N238001SHTF - Adaptateur réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise keystone RJ45 femelle
Marque	Tripp Lite
Modèle	N238001SHTF
Catégorie	Adaptateur réseau
Usage principal	Connexion réseau Ethernet pour câbles à paires torsadées
Support PoE (Power over Ethernet)	Oui, conçu pour minimiser l'érosion des contacts
Type de connecteur	Keystone RJ45
Méthode de câblage	Montage sur câble avec capuchon de fil codé couleur
Outils nécessaires à l'installation	Pince coupante, tournevis à tête plate
Garantie	Garantie à vie limitée par Eaton
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Utiliser uniquement avec des câbles et équipements compatibles
Informations générales	Fabriqué par Eaton, 1000 Eaton Boulevard, Cleveland OH 44122, États-Unis

FOIRE AUX QUESTIONS - N238001SHTF Tripp Lite

Comment installer la prise keystone N238001SHTF ?

Retirez environ 30 mm de gaine du câble, conservez 15 mm de tresse, puis placez chaque fil dans le capuchon de couleur correspondante. Coupez l'excédent, alignez le capuchon avec la languette de verrouillage et enfoncez-le. Enfin, fixez le collier de serrage.

Cette prise keystone supporte-t-elle le PoE ?

Oui, elle est conçue pour maximiser les performances des applications Power over Ethernet (PoE) et éviter l'érosion des contacts.

Quel type de câble utiliser avec ce modèle ?

Cette prise est destinée aux câbles Ethernet à paires torsadées, généralement de catégorie 5e, 6 ou 6a.

Comment déconnecter la prise une fois installée ?

Coupez d'abord le collier de serrage, puis utilisez un tournevis à tête plate pour déverrouiller la prise keystone.

Que couvre la garantie à vie limitée ?

Eaton garantit le produit contre tout défaut de matériaux ou de fabrication pendant toute sa durée de vie, sous réserve d'une utilisation conforme.

Puis-je utiliser cette prise en extérieur ?

La notice ne précise pas une utilisation en extérieur. Il est recommandé de l'utiliser en intérieur, à l'abri de l'humidité.

Que faire si la prise ne tient pas bien dans le panneau ?

Vérifiez que le capuchon de fil est correctement aligné et verrouillé. Assurez-vous que le collier de serrage est bien serré.

Cette prise est-elle compatible avec les câbles blindés ?

Oui, la conception avec tresse de câble (feuille d'aluminium) permet une compatibilité avec les câbles blindés.

Comment nettoyer cette prise keystone ?

Utilisez un chiffon sec et non abrasif pour enlever la poussière. N'utilisez pas de produits chimiques.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.

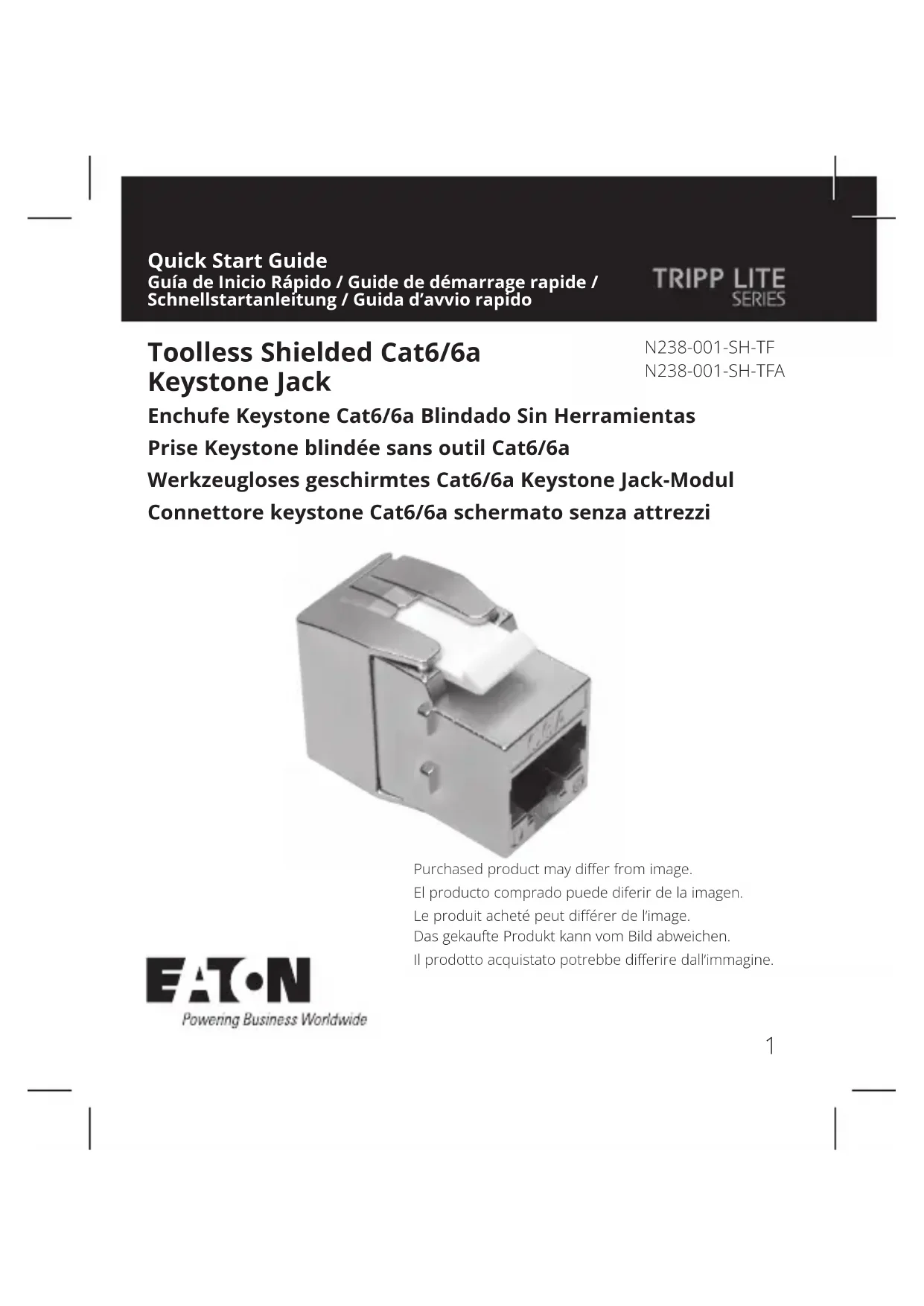

MODE D'EMPLOI N238001SHTF Tripp Lite

Le produit acheté peut différer de l'image.

• Retirez environ 30 mm de la gaine du cable. Conservez environ 15 mm de tresse de cable (feuille d'aluminium). Dégagez le capuchon du fil de la prise keystone. Faites passer l'extrémité du cable dans le capuchon du fil. Placez chaque fil code par couleur dans la position de couleur correspondante sur le capuchon. Utilisez une pince coupante pour couper l'excedent de fil. Assurez-vous que le capuchon de fil soit correctement aligné avec la languette de verrouillage du connecteur. Enforcez le capuchon de fil dans la prise et verrouillez-le en place. Faites passer le collier de serrage fourni dans la fente de la prise Keystone et fixez-le en le serrant. Utilisez une pince coupante pour couper l'excedent de collier de serrage.

Installation

Installation /

Note: Pour maximiser les performances des applications Power over Ethernet (PoE), ces prises keystone sont spécialement conçues pour éviter l'érosion de l'éclateur qui dégrade les contacts de la fiche et de la prise au fil du temps et peut avoir un impact sur les capacités de transmission de données et/ou d'énergie.

Pour déconnecter :

• Coupez le collier de serrage. Utilisez un tournevis à tête plate pour déverrouiller la prise keystone.

Garantie à vie limitée

Eaton garantit à vie que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, nous, sous réserve des conditions et limitations qui précèdent, replacerons le produit, à notre seule discrétion, en tant que votre recours exclusif à notre manquement à notre garantie limitée. Visitez TrippLite. Eaton. com/support/product-returns avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. Eaton NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITÉE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTS DE QUALITE MARCHANDE OU D'ADAPTATION À DES FINS PARTICULIERES SONT EXCLUES PAR LA PRESENTE ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations ou d'exclusions sur les garanties implicites et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie limitee you accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'un territoire à l'autre.)

AVERTISSEMENT: L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu.

Parce que les utilisations individuelles sont sujettes à des variations importantes, nous ne faisons aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique d'Eaton en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
