Type de produit	Panneau de brassage 19 pouces
Marque	Tripp Lite
Modèle	N052P24 (Cat5e)
Nombre de ports	24 ports RJ45
Catégorie de câble	Cat5e (jusqu'à 1000Base-T)
Alimentation par Ethernet (PoE)	Compatible PoE (PoE pass-through, pas d'alimentation propre)
Type de connexion	Punch-down 110 à l'arrière, prises RJ45 à l'avant
Montage	Sur bâti 19 pouces, hauteur 1U
Dimensions (L x P x H)	48,26 cm x 4,4 cm x 3,3 cm (19 x 1,73 x 1,3 pouces)
Poids	Environ 0,5 kg
Matériau du boîtier	Acier
Longueur de dénudage recommandée	30 mm (1,25 pouce)
Outillage requis	Outil d'impact réglé sur faible impact
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de liquides ni de produits chimiques.
Sécurité	Mise à la terre correcte requise. Utiliser des sangles de maintien pour les câbles.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support Tripp Lite pour tout défaut.
Garantie	Garantie à vie limitée (contre les vices de matériaux et de fabrication)
Informations générales	Conforme à la norme TIA/EIA 568. Conçu pour réduire l'érosion par étincelles des contacts en environnement PoE.

FOIRE AUX QUESTIONS - N052P24 Tripp Lite

Comment installer les câbles sur le panneau ?

Dénudez la gaine du câble sur 30 mm, puis placez chaque fil selon le schéma de câblage (figure 1 de la notice). Utilisez un outil d'impact réglé sur 'Low Impact' pour terminer le sertissage. Maintenez les câbles en place avec des sangles.

Ce panneau est-il compatible avec le PoE ?

Oui, le modèle N052P24 est spécialement conçu pour supporter les applications PoE. Il prévient l'érosion par étincelles des contacts, garantissant une transmission fiable des données et de l'alimentation.

Quels types de câbles puis-je utiliser ?

Ce panneau est conçu pour des câbles de catégorie 5e (ou supérieure) avec des fils pleins. Suivez le schéma de câblage T568A ou T568B selon vos besoins.

Comment mettre à la terre ce panneau ?

Le panneau doit être monté dans un bâti mis à la terre. Utilisez des pattes de mise à la terre et des sangles appropriées pour garantir une connexion correcte.

Quelle est la hauteur de montage ?

Le panneau occupe 1U (unité de rack) dans un bâti 19 pouces, soit environ 4,4 cm de hauteur.

Comment nettoyer le panneau ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez tout liquide ou produit abrasif qui pourrait endommager les connecteurs.

Le panneau est-il garanti ?

Oui, Tripp Lite offre une garantie à vie limitée contre les vices de matériaux et de fabrication. Conservez votre preuve d'achat.

Puis-je réparer le panneau moi-même ?

Non, le panneau ne contient aucune pièce réparable par l'utilisateur. En cas de défaut, contactez le support Tripp Lite pour obtenir un numéro RMA.

Quelles sont les dimensions exactes ?

Dimensions : 48,26 cm de large (19 pouces), 4,4 cm de haut (1,73 pouces), 3,3 cm de profondeur (1,3 pouces). Poids environ 0,5 kg.

Où trouver le schéma de câblage ?

Le schéma de câblage se trouve sur le panneau lui-même ou dans la notice d'utilisation fournie. Consultez la figure 1 du guide de démarrage rapide.

MODE D'EMPLOI N052P24 Tripp Lite

Panneaux de câblage 110 à montage en bâti, 24 ports par câble ethernet (poe)*

Modèles : N052-P24 (Cat5e), N252-P24 (Cat6)

Pour maximiser la performance avec les applications par câble Ethernet (PoE), ces panneaux de câblage sont spécialement conçus pour prévenir l'érosion par jeu d'étincelles qui détient les contacts de la fiche et de la prise avec le temps, ce qui peut avoir un impact sur les données et/ou les capacités de transmission de puissance.

Installation

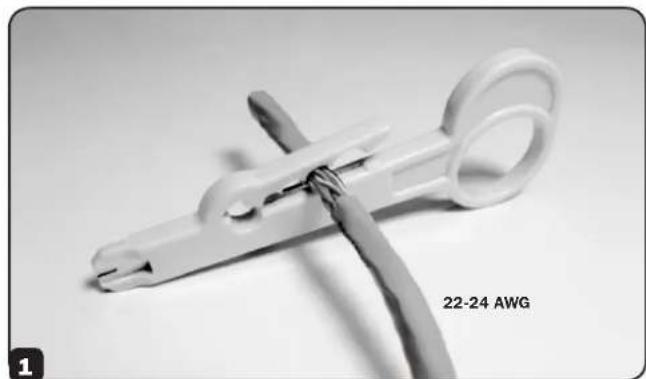

Dégager la gaine du câble sur environ 30 mm (1,25 po).

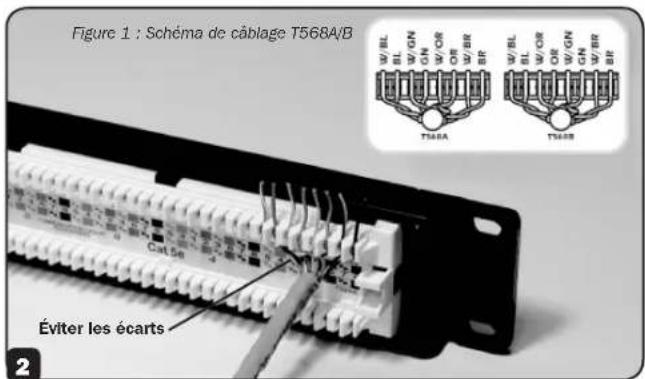

Placer chaque fil en respectant le schéma de câblage de la figure 1. S'assurer que la longueur sans torsion est aussi courte que possible. Éviter de chevaucher les paires entre elles.

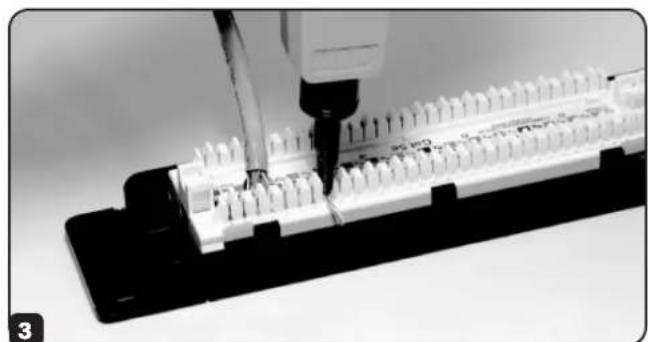

Remarque: L'orientation de la reglette de raccordement à 100 broches autodénudantes peut varier selon les modèles. Utiliser un outil d'impact pour l'extrémité. Remarque: Régler l'outil d'impact à « Low Impact » (faible impact).

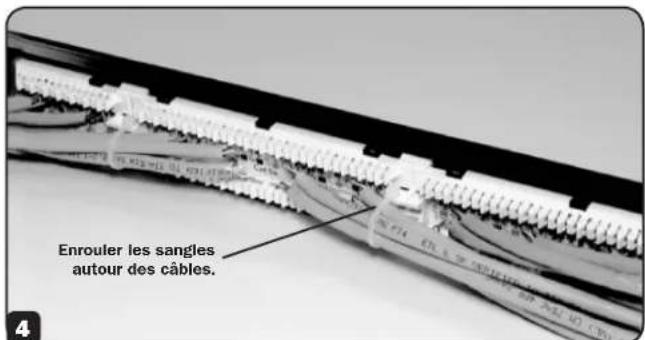

Afin de maintenir une performance stable, s'assurer que les faisceaux de câbles sont sécurisés en place avec des sangles fixées.

1111 W. 35th Street, Chicago, IL 60609 USA www.triplite.com/support Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Garantie à vie limitée

TRIPP LITE garantit que ses produits sont dépourvus de vices de matériaux et de fabrication pendant leur durée de vie. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel « RMA » auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGEPARTICULAR. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPECIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÈME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, TRIPP LITE ne pourra être tenue responsable de coûts, telis que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
