Type de produit	Panneau de câblage UTP
Marque	Tripp Lite
Modèle	N052024
Nombre de ports	24
Catégories de câble supportées	Cat5, Cat5e, Cat6, Cat6a
Type de connecteur	110 IDC (autodénudant)
Montage en baie	19 pouces, 1U
Dimensions (L x P x H)	Environ 48,3 x 8,5 x 4,4 cm
Poids	Environ 1 kg
Alimentation	Aucune (passif)
Fonctions principales	Branchement et terminaison de câbles UTP pour réseau Ethernet
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Aucune exigence de sécurité particulière
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; garantie à vie limitée
Informations générales	Panneau de câblage UTP 110, compatible avec les câbles Cat5/5e/6/6a
Garantie	Garantie à vie limitée
Numéros de modèle supplémentaires	N052-024, N052-048, N252-024, N252-024-6A, N252-024-6A-OF, N252-048
Utilisation prévue	Réseaux locaux (LAN) en environnement professionnel ou résidentiel
Normes	Conforme aux normes TIA/EIA pour câblage structuré
Accessoires inclus	Vis de montage et étiquettes numérotées (selon modèle)

FOIRE AUX QUESTIONS - N052024 Tripp Lite

Quels types de câbles puis-je utiliser avec le panneau Tripp Lite N052024 ?

Le panneau est compatible avec les câbles UTP de catégorie Cat5, Cat5e, Cat6 et Cat6a. Utilisez des câbles à paires torsadées non blindées.

Comment installer les câbles sur le panneau N052024 ?

Dénudez la gaine sur environ 30 mm, placez chaque fil selon le schéma de câblage (T568A ou T568B), puis utilisez un outil d'impact réglé sur faible impact pour terminer les connexions.

Le panneau nécessite-t-il une alimentation électrique ?

Non, le panneau de câblage est un équipement passif qui ne nécessite aucune alimentation.

Quelle est la hauteur du panneau dans un rack ?

Le panneau occupe 1U (unité de rack) et s'installe dans une baie standard de 19 pouces.

Puis-je utiliser des câbles blindés (STP) avec ce panneau ?

Ce panneau est conçu pour les câbles UTP non blindés. L'utilisation de câbles blindés n'est pas recommandée car le connecteur 110 IDC n'assure pas la continuité de la masse.

Comment entretenir le panneau N052024 ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez régulièrement que les connexions sont bien enfoncées.

Que faire si un port est défectueux ?

Le panneau est couvert par une garantie à vie limitée. Contactez Tripp Lite pour obtenir un numéro d'autorisation de retour (RMA) et faire réparer ou remplacer le produit.

Le panneau est-il adapté pour le câblage résidentiel ?

Oui, il convient aussi bien aux réseaux domestiques qu'aux installations professionnelles, tant que le nombre de ports (24) est suffisant.

Quelle est la longueur de dégainage recommandée ?

Il est recommandé de dénuder la gaine sur 30 mm (1,25 pouce) pour assurer une connexion fiable et minimiser la diaphonie.

Puis-je utiliser un outil d'impact standard pour terminer les fils ?

Oui, utilisez un outil d'impact à lame 110 et réglez-le sur la position Low Impact (faible impact) pour ne pas endommager les contacts.

MODE D'EMPLOI N052024 Tripp Lite

Panneaux de câblage UTP de type 110 cat5/5e/6/6a

Modèles : N052-024, N052-048, N252-024, N252-024-6A, N252-024-6A-OF, N252-048

Installation

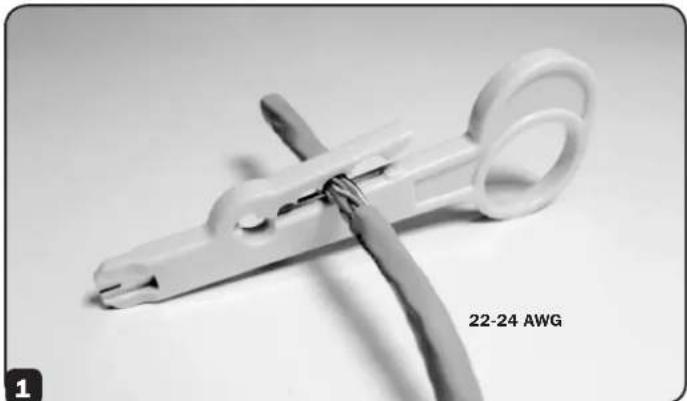

Dégarnir la gaine du câble sur environ 30 mm (1,25 po).

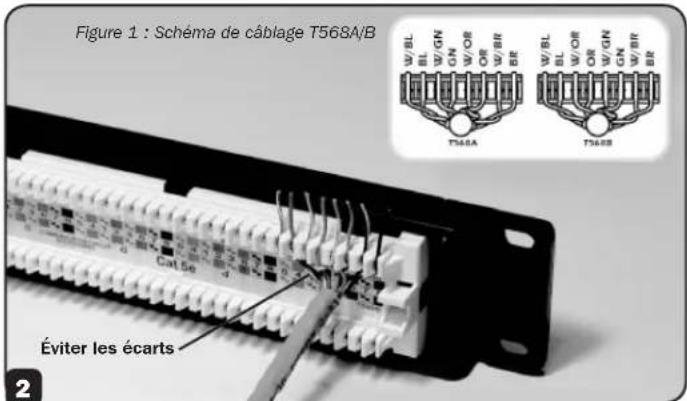

Placer chaque fil en respectant le schéma de câblage de la figure 1. S'assurer que la longueur sans torsion est aussi courte que possible. Éviter de chevaucher les paires entre elles.

Remarque : L'orientation de la réglette de raccordement à 100 broches autodénudantes peut varier selon les modèles.

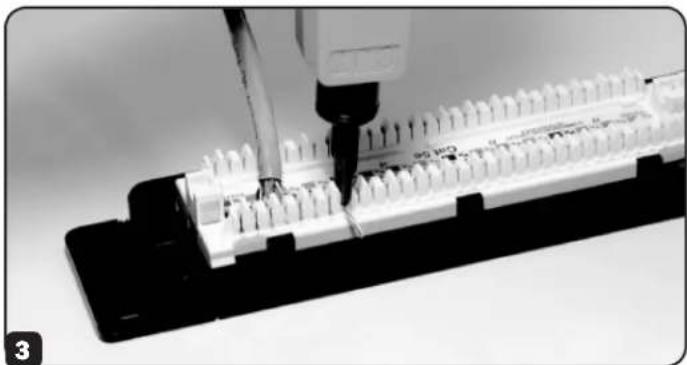

Utiliser un outil d'impact pour l'extrémité. Remarque : Régler l'outil d'impact à « Low Impact » (faible impact).

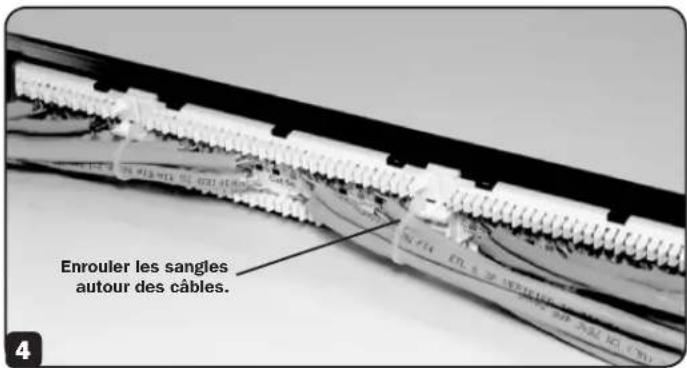

Afin de maintenir une performance stable, s'assurer que les faisceaux de câbles sont sécurisés en place avec des sangles fixées.

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Garantie à vie limitée

TRIPP LITE garantit que ses produits sont dépourvus de vices de matériaux et de fabrication pendant leur durée de vie. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP Lite ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique de TRIPP LITE en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
