Type de produit	Rack de serveur mural à cadre ouvert
Marque	Tripp Lite
Modèle	SmartRack SRWO8U22DP (SRW08U22)
Hauteur configurable	8U, 12U ou 22U (1U = 44,45 mm)
Largeur de montage	48,3 cm (19 pouces) standard
Capacité de charge maximale	68,2 kg (150 lb) répartis uniformément
Matériau	Cadre en acier avec supports de montage
Fixation murale	Cadres supérieur et inférieur vissés au mur (tire-fond 5/16 po recommandés)
Configuration supportée	Montage à 2 supports pour équipement 19 pouces
Poids du rack (approximatif)	Environ 10 kg (selon configuration)
Alimentation	Aucune intégrée (rack passif)
Ventilation	Cadre ouvert, circulation d'air naturelle
Accessoires inclus	Rails de montage (courts et longs), courroies de support, vis M5 et M6, attaches mono-usage, gabarit de perçage
Température de fonctionnement	Environnement intérieur contrôlé, à l'abri de l'humidité et des températures extrêmes
Entretien	Nettoyage avec un chiffon sec ; éviter les liquides et les gaz inflammables
Garantie	5 ans limitée (défauts de matériaux et de main-d'œuvre)
Réparabilité	Service après-vente Tripp Lite via retour (RMA)
Applications	Réseau, serveurs, équipement audio/vidéo (non médical)
Certifications	Conforme aux normes de sécurité en vigueur

FOIRE AUX QUESTIONS - SmartRack SRWO8U22DP Tripp Lite

Quelles sont les hauteurs disponibles pour le rack SmartRack SRW08U22 ?

Le rack peut être configuré en 8U, 12U ou 22U selon les besoins, en utilisant les rails de montage fournis.

Quel poids maximal le rack peut-il supporter ?

La capacité de charge maximale est de 68,2 kg (150 lb), à condition que le poids soit uniformément réparti et que le mur soit suffisamment solide.

Comment installer le rack au mur ?

Fixez les cadres supérieur et inférieur au mur à l'aide de tire-fond de 5/16 po (non fournis) en vous aidant du gabarit de perçage inclus. Assurez-vous que le mur peut supporter le poids total.

Puis-je installer l'équipement avant de fixer le rack au mur ?

Non, il est impératif de monter le rack au mur à vide avant d'installer tout équipement, pour des raisons de sécurité.

Quel type d'équipement peut être monté dans ce rack ?

Tout équipement standard au format 19 pouces compatible avec un montage à 2 supports, comme des serveurs, des commutateurs réseau, des panneaux de brassage, etc.

Le rack est-il ventilé ?

Oui, il s'agit d'un cadre ouvert qui permet une circulation d'air naturelle. Aucun ventilateur n'est intégré.

Quelles vis sont fournies pour le montage de l'équipement ?

Tripp Lite fournit 24 vis de montage pour l'équipement (vis M5). Le couple de serrage recommandé pour les vis M5 est de 3,9 N·m.

Puis-je reconfigurer le rack après l'installation initiale ?

Oui, le rack est conçu pour être évolutif. Vous pouvez passer d'une configuration 8U à 12U ou 22U en utilisant les rails de montage supplémentaires conservés dans le sac de matériel d'extension.

Où puis-je trouver des pièces de rechange ou une assistance ?

Contactez le support Tripp Lite via www.triplite.com/support pour obtenir un numéro RMA et organiser une réparation sous garantie.

Ce rack est-il adapté à un usage médical ?

Non, son utilisation dans des applications médicales où une panne pourrait affecter un équipement de survie est déconseillée.

MODE D'EMPLOI SmartRack SRWO8U22DP Tripp Lite

Bâtiment à cadre ouvert à 2 supports configurable 8u/12u/22u monté au mur

Modèle : SRW08U22

Consignes de sécurité importantes 14

Nomenclature des pièces 14

Installation de l'équipement 18

Entreposage et service 18

Garantie 19

1111 W. 35th Street, Chicago, IL 60609 USA • www.triplite.com/support

Copyright © 2017 Tripp Lite. Tous droits réservés.

Le SRW08U22 de Tripp Lite est la solution parfaite d'un bati à cadre ouvert à 2 supports à options multiples pour les applications où l'espace est restreint. Les options 8U, 12U ou 22U de l'espace du bati assurent la flexibilité de la configuration sans avoir à acheter des accessoires supplémentaires pour le bati; et tout cela sous un facteur de forme monté au mur dans un endroit isolé. Le SRW08U22 accepte tout l'équipement standard monté sur bati de 48,3 cm (19 po) compatible à un montage à 2 supports.

Consignes de sécurité importantes

Ce manuel contient des instructions et des mises en garde importantes qui doivent être suivies durant l'installation et l'utilisation du produit décrit dans ce manuel. Le non-respect de ces instructions et mises en garde risque d'annuler la garantie du produit et de causer des dommages à la propriété et des blessures personnelles.

• Maintenir le bati dans un environnement intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs et de la poussière.
• Laisser un espace suffisant à l'avant du bati pour garantir une bonne circulation d'air.
• Inspecter le conteneur d'expédition et le bati pour vérifier s'il a été endommagé lors de l'expédition. Ne pas utiliser le bati s'il a été endommagé. Laisser le bati dans le conteneur d'expédition pour le déplacer aussi près que possible de l'emplacement final de l'installation.
• Installer le bati dans une aire à structure solide capable de supporter le poids du bati, de tout l'équipement qui sera installé dans le bati et de tout autre équipement qui sera installé à proximité.
• Conserver tous les matériaux d'emballage pour une future utilisation. Réemballer et expédier l'armoire sans son emballage original pourrait causer des dommages qui pourraient annuler la garantie.
• Ne pas tenter d'installer le bati sans aide.
• Ne pas tenter d'installer de l'équipement sans avoir d'abord monté au mur et stabilisé le bati.
• Il est déconseillé d'utiliser cet équipement dans des applications médicales ou une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou ALTERer notablement sa sécurité ou son efficacité.

Nomenclature des pièces

AVERTISSEMENT: Ne pas tenter d'installer le bati au mur avec de l'équipement monté sur le bati.

AVERTISSEMENT: La surface du mur, les poteaux de cloison et toute la quincaillerie servant au montage fournie par l'utilisateur doivent être capables de supporter le poids combiné du bati et de tout l'équipement qui sera installé dans le bati. Le bati peut supporter une charge d'équipement allant jusqu'à un maximum de 68.2 kg (150 lb), également distribuée.

Remarque: Le couple recommandé pour serrer toutes les vis M5 est de 3,9 N·m.

Configuration 8U

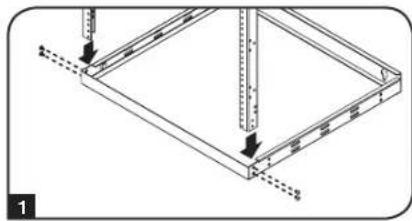

Étape 1 Insérer une extrémité des rails de montage verticaux courts dans les coins du cadre inférieur (les deux cadres peuvent être utilisés indifféremment pour le dessus ou le dessous) du côté opposé à celui du montage et les fixer de chaque côté au moyen de 2 vis Phillips M5 x 10.

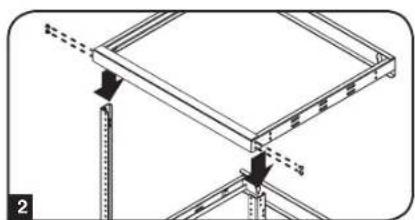

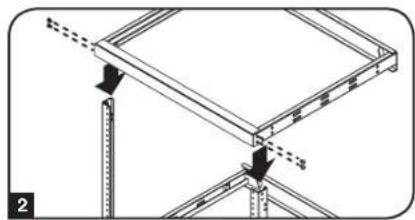

Étape 2 Insérer l'autre extrémité des rails de montage verticaux courts dans les coins du cadre supérieur du côté opposé à celui du montage et les fixer de chaque côté au moyen de 2 vis Phillips M5 x 10.

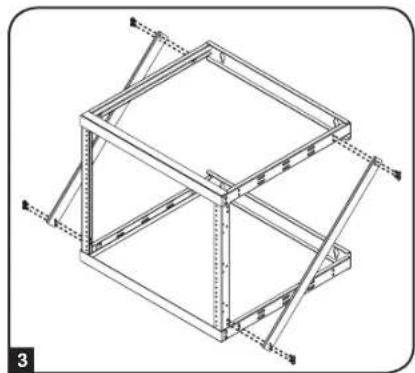

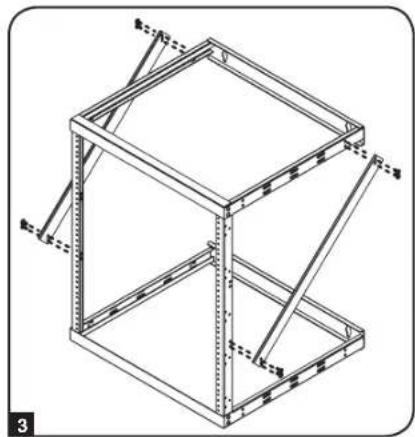

Étape 3 Attacher les courroies de support du côté droit et du côté gauche en fixant les vis Phillips M6 x 12 aux côtés du cadre du panneau supérieur et aux rails de montage verticaux.

Étape 4 Avant de monter le bati, localiser les montants du mur/de la surface de montage et prenez toutes les mesures et/ou marquer au moyen du gabarit conformément à la configuration que vous avez (8U).

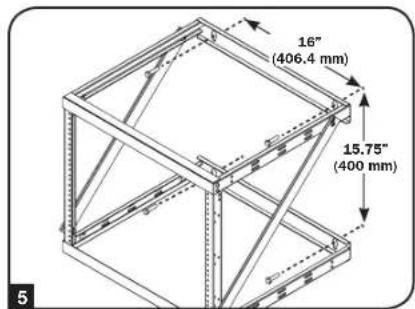

Étape 5 Utilisant la quincaillerie fournie par l'utilisateur, monter les cadres supérieur et inférieur au mur. Les deux cadres de montage peuvent accepter des tire-fond de 8,2 mm (5/16 po).

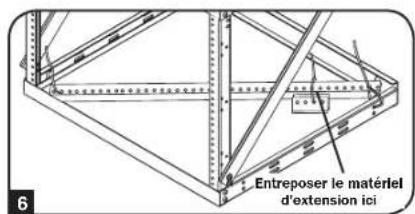

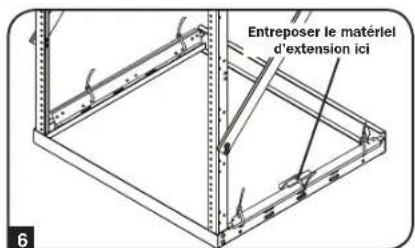

Étape 6 Au moyen des attaches mono-usage inclues dans le sac de matériel d'extension, il est possible de ranger les rails de montage 12U (longs) supplémentaires en plus du reste du matériel d'extension (plaques d'attache de rail de montage, les 8 vis Phillips M5 et les attaches mono-usage) à l'intérieur du sac dans lequel le matériel d'extension était emballe. Il est important de conserver le matériel non utilisé au cas où vous souhaiteriez développer la configuration à une date ultérieure.

Étape 1 Insérer une extrémité des rails de montage verticaux courts dans les coins du cadre inférieur (les deux cadres peuvent être utilisés indifféremment pour le dessus ou le dessous) du côté opposé à celui du montage et les fixer de chaque côté au moyen de 2 vis Phillips M5 x 10.

Étape 2 Insérer l'autre extrémité des rails de montage verticaux courts dans les coins du cadre supérieur du côté opposé à celui du montage et les fixer de chaque côté au moyen de 2 vis Phillips M5 x 10.

Étape 3 Attacher les courroies de support du côté droit et du côté gauche en fixant les vis Phillips M6 x 12 aux côtés du cadre du panneau supérieur et aux rails de montage verticaux.

Étape 4 Avant de monter le bati, localiser les montants du mur/de la surface de montage et prenez toutes les mesures et/ou marquer au moyen du gabarit conformément à la configuration que vous avezcision (12U).

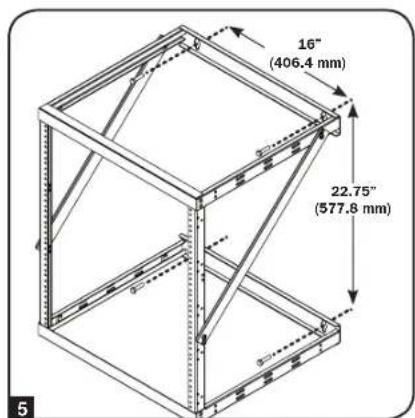

Étape 5 Utilisant la quincaillerie fournie par l'utilisateur, monter les cadres supérieur et inférieur au mur. Les deux cadres de montage peuvent accepter des tire-fond de 8,2 mm (5/16 po).

Étape 6 Au moyen des attaches mono-usage inclues dans le sac de matériel d'extension, il est possible de ranger les rails de montage 8U (courts) supplémentaires en plus du reste du matériel d'extension (plaques d'attache de rail de montage, les 8 vis Phillips M5 et les attaches mono-usage) à l'intérieur du sac dans lequel le matériel d'extension était emballe. Il est important de conserver le matériel non utilisé au cas où vous souhaiteriez développer la configuration à une date ultérieure.

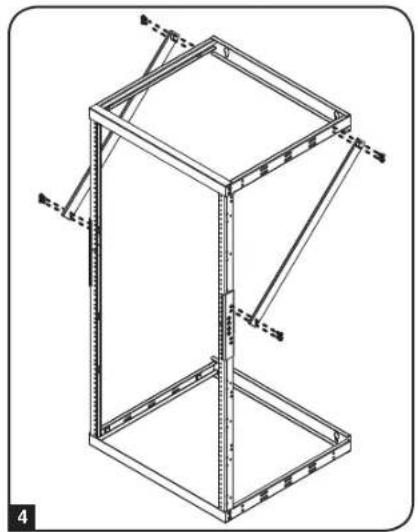

Étape 1 Utilisant une des plaques d'attache des rails de montage et 4 vis Phillips M5 x 10, raccorder un ensemble de rails de montage verticaux courts et longs. Répéter cette étape pour l'autre ensemble de rails. Étape 2 Insérer une extrémité des combiné rails de montage verticaux courts dans les coins du cadre supérieur du côté opposé à celui du montage et les fixer de chaque côté au moyen de 2 vis Phillips M5 x 10. Étape 3 Insérer l'autre extrémité des combiné rails de montage verticaux courts dans les coins du cadre supérieur du côté opposé à celui du montage et les fixer de chaque côté au moyen de 2 vis Phillips M5 x 10. Étape 4 Attacher les courroies de support du côté droit et du côté gauche en fixant les vis Phillips M6 x 12 aux côtés du cadre du panneau supérieur et aux rails de montage verticaux. Étape 5 Avant de monter le bati, localiser les montants du mur/de la surface de montage et prenez toutes les mesures et/ou marquer au moyen du gabarit conformément à la configuration que vous avez (22U).

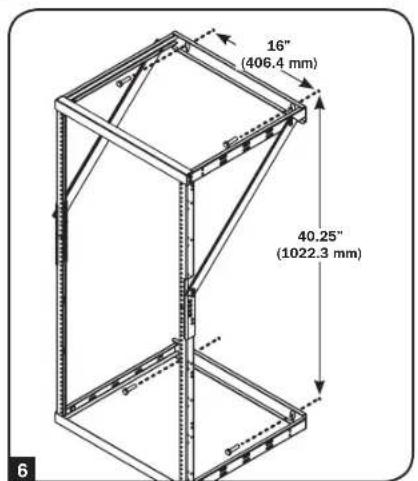

Étape 6 Utilisant la quincaillerie fournie par l'utilisateur, monter les cadres supérieur et inférieur au mur. Les deux cadres de montage peuvent accepter des tire-fond de 8,2 mm (5/16 po).

Remarque : Monter cette configuration en plaçant les rails longs en bas.

Installation de l'équipement

Il est à noter que le SRW08U22 peut supporter une charge totale d'équipement pouvant aller jusqu'à 68,2 kg (150 lb). S'assurer également que les deux goupilles de sécurité ont été insérées pour stabiliser le bati. Le bati ne doit pas bouger du tout durant l'installation de l'équipement (voir la section Installation).

Pour le montage de tout autre équipement, veuillez vous référer au Guide de l'utilitaire prévu pour cet équipement pour des instructions relatives à l'installation de l'équipement. Normalement, ces informations sont disponibles dans les sections « Montage » ou « Montage sur bâti » du guide. Tripp Lite vous a fourni 24 vis de montage pour l'équipement qui sont inclus dans cet emballage.

Entreposage

L'armoire devrait être entreposée dans un environnement intérieur contrôlé, à l'abri de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil. Entreposer l'armoire dans son conteneur d'expédition original si possible.

Service

Cette armoire est couverte par la garantie limite décrite dans ce manuel. Des programmes de garantie prolongée et de service sur place sont également offerts par Tripp Lite. Pour plus de renseignements sur ce service, visitez www.triplite.com/support. Avant de retourner notre produit pour service, suivez les étapes suivantes :

1. Passer en revue les procédures d'installation et d'opération de ce manuel afin de vous assurer que le problème en question ne provient pas d'une fausse interprétation des instructions.
2. Si le problème persiste, ne pas contacter ou retourner le produit au détaillant. Visitez plutôt www. triplite. com/support.
3. Si le problème nécessite des réparations, visitez www.triplite.com/support et cliquez sur le lien Product Returns (Retour des produits). À partir de ce lien, vous pouvez demander un numéro d'autorisation de retour de matériel (RMA) qui est requis pour une réparation. Ce formulaire simple en ligne vous demandera le modèle de l'unité et le numéro de série ainsi que d'autres renseignements généraux sur l'acheteur. Le numéro RMA ainsi que les instructions relatives à l'expédition vous seront envoyés par courriel. Tout dommage (direct, indirect, spécial ou consécutif) que le produit pourrait subir au cours de l'expédition à Tripp Lite ou à un centre de réparation reconnectu par Tripp Lite n'est pas couvert sous cette garantie. Les produits envoyés à Tripp Lite ou un centre de réparation reconnectu par Tripp Lite doivent être envoyés en port prépayé. Inscrivez le numéro RMA à l'extérieur de l'emballage. Si le produit est encore à l'intérieur de la période de garantie, veillez inclure une copie de votre facture. Retourner le produit pour réparation en utilisant un transporteur assuré à l'adresse qui vous sera donnée lors de votre demande de RMA.

Garantie limitée de 5 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément aux instructions applicables, sera libre de défauts de matériaux et de main-d'œuvre pendant une période de 5 ans à partir de la date d'achat initiale. Si le produit présente un défaut de matériaux ou de main-d'œuvre pendant cette période, le vendeur s'engage à le réparer ou à le remplacer, à sa seule discrétion.

CETTE GARANTIE DE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UN MAUVAIS USAGE OU D'UNE NÉGLENCE. LE VENDEUR ACORDE AUCIRE AUTRE GARANTIE EXPRESSÉ QUE CELLE MENTIONNÉE EXPRESSEMENT DANS LA PRESENTE. SAUF DANS LA MESURE INTERDITE PAR LES LOIS PERTINENTES, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DES QUALITE MARCHANDE OU D'ADECUATION À UN USAGE PARTICULIER, SONT LIMITÉS À LA DUREE DE LA PÉRIODE DE GARANTIE SUSMENTIONnée ET LA PRESENTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES FORTUIS ET CONSECUTIFS. (Certaines juridictions n'autorisant pas de limitation de la durée de la garantie implicite et d'autres l'exclusion ou la limitation des dommages fortuits ou consécutifs, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à votre cas. La presente garantie vous donne des droits spécifiques et vous pouvez jour d'autres droits qui variant d'une juridiction à une autre.

AVERTISMENT: Avant tout usage, l'utilisateur doit déterminer si le dispositif est adapté à l'emploi prévu et si, le cas échéant, il ne présente aucun danger. comme les applications peuvent différer considérablement les unes des autres, le fabricant ne fait aucune déclaration ni n'accorde aucune garantie quant à l'adéquation de ces apparèils à une application donnée.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
