Tipo de producto	Rack de servidor mural de marco abierto
Marca	Tripp Lite
Modelo	SmartRack SRWO8U22DP (SRW08U22)
Altura configurable	8U, 12U o 22U (1U = 44,45 mm)
Ancho de montaje	48,3 cm (19 pulgadas) estándar
Capacidad de carga máxima	68,2 kg (150 lb) distribuidos uniformemente
Material	Marco de acero con soportes de montaje
Fijación mural	Marcos superior e inferior atornillados a la pared (tirafondos de 5/16 pulg. recomendados)
Configuración soportada	Montaje a 2 soportes para equipo de 19 pulgadas
Peso del rack (aproximado)	Aproximadamente 10 kg (según configuración)
Alimentación	Ninguna integrada (rack pasivo)
Ventilación	Marco abierto, circulación de aire natural
Accesorios incluidos	Rieles de montaje (cortos y largos), correas de soporte, tornillos M5 y M6, ataduras de un solo uso, plantilla de perforación
Temperatura de funcionamiento	Entorno interior controlado, protegido de la humedad y temperaturas extremas
Mantenimiento	Limpieza con un paño seco; evitar líquidos y gases inflamables
Garantía	5 años limitada (defectos de materiales y mano de obra)
Reparabilidad	Servicio postventa Tripp Lite mediante devolución (RMA)
Aplicaciones	Redes, servidores, equipo de audio/vídeo (no médico)
Certificaciones	Conforme a las normas de seguridad vigentes

Preguntas frecuentes - SmartRack SRWO8U22DP Tripp Lite

¿Cuáles son las alturas disponibles para el rack SmartRack SRW08U22?

El rack se puede configurar en 8U, 12U o 22U según las necesidades, utilizando los rieles de montaje suministrados.

¿Qué peso máximo puede soportar el rack?

La capacidad de carga máxima es de 68,2 kg (150 lb), siempre que el peso esté distribuido uniformemente y la pared sea lo suficientemente resistente.

¿Cómo instalar el rack en la pared?

Fije los marcos superior e inferior a la pared utilizando tirafondos de 5/16 pulg. (no incluidos) ayudándose de la plantilla de perforación incluida. Asegúrese de que la pared pueda soportar el peso total.

¿Puedo instalar el equipo antes de fijar el rack a la pared?

No, es imperativo montar el rack en la pared vacío antes de instalar cualquier equipo, por razones de seguridad.

¿Qué tipo de equipo se puede montar en este rack?

Cualquier equipo estándar de formato 19 pulgadas compatible con montaje a 2 soportes, como servidores, conmutadores de red, paneles de conexión, etc.

¿El rack está ventilado?

Sí, se trata de un marco abierto que permite una circulación de aire natural. No tiene ventilador integrado.

¿Qué tornillos se suministran para el montaje del equipo?

Tripp Lite suministra 24 tornillos de montaje para el equipo (tornillos M5). El par de apriete recomendado para los tornillos M5 es de 3,9 N·m.

¿Puedo reconfigurar el rack después de la instalación inicial?

Sí, el rack está diseñado para ser evolutivo. Puede pasar de una configuración 8U a 12U o 22U utilizando los rieles de montaje adicionales guardados en la bolsa de material de extensión.

¿Dónde puedo encontrar piezas de repuesto o asistencia?

Contacte con el soporte de Tripp Lite a través de www.triplite.com/support para obtener un número RMA y organizar una reparación bajo garantía.

¿Este rack es adecuado para uso médico?

No, no se recomienda su uso en aplicaciones médicas donde una falla pudiera afectar un equipo de soporte vital.

MANUAL DE USUARIO SmartRack SRWO8U22DP Tripp Lite

Manual del propietario

Rack de bastidor abierto de 2 puestos para montar en pared 8U/12U/22U configurable

Modelo:SRW08U22

Introduccion 8

Instrucciones de seguridad importantes 8

Lista de piezas 8

Instalación/Montaje en la pared 9

Configuración 8U 9

Instalación de equipos 12

Almacenamento y servicios 12

Garantía 12

English 1

Français 13

Excelencia en Manufactura

1111 W. 35th Street, Chicago, IL 60609 USA · www.triplite.com/support

Copyright © 2017 Tripp Lite. Todos los derechos reservados.

Introduccion

SRW08U22 de Tripp Lite es la solución de rack de bastardor abierto de 2 puestos multiopion ideal para aplicaciones en done el espacio es limitado. Las options de espio de racks 8U, 12U o 22U permiten flexibilidad en la configuracion sin tener que adquirir mezclas de racks, todo en un factor de forma fuera de series. El SRW08U22 suepe acomodar equipos para montar en rack de 19 pulgadas (483 mm) estandar compatibles con el montaje en 2 puestos.

Instrucciones de seguidad

GUARDE ESTAS INSTRUCCIONES

Este manual contiene instruetiones y advertencias que deben seguirse durante la instalacion y operation de este producto descripitas en este manual. El incumplimiento invalidarla garantia, pudiendo causar serios daños a la propidad y/o lesiones personales.

• Mantenga el rack en un ambiente interior controlado, lejos de la humedad, temperatas extremas, liquidos y gases inflamables, contaminantes conductores, y el polvo.
• Deje espacio sufiente en el frrente del rack para una ventilacion adecuada.
• Inspeccione el contensor de envio y el rack para detectar daños producidos durante el transporte. No lo use si está danado.
• Deje el rack en el conteditor de envio hasta que se lo haya movido lo más cerca possible del lugar de instalación.
• Instale el rack en una zona estructuralmente segura capaz de soportar la energia, el peso del rack, de todos los equipos que se instalaran en el rack y dethers equipos que se instalaran cerca.
• Guarde los materiales de embalaje para utiliserlos en el futuro. Si el rack se vuelve a embalar y a enviar sin los materiales de embalaje originales, se pueda causar daños que anularan la garantía.
• No intente instalar el rack sin ayuda.
• No intente instalar equipos sin antes montar en la pared y estabilizar el rack.
  No se recomienda使用者de eqipo en aplicaciones de mantenimiento artificial de la vida,onde se puebe esperar razonablemente que su falla cause la falla del equipo de mantenimiento de la vida o que afecte de manera importante su seguidad o eficiencia.

Lista de piezas

Bastidores del panel superior e inferior (2)

Rieles de montaje verticales cortos (2)

Rieles de montaje verticals largos (2)

Tornillos Phillips M5 x 10 mm (16)
Tornillos #12-24 de montaje de equipos (24)

Correa de Apoyo del Lado Derecho (1)

Correa de Apoyo del Lado Izquierdo (1)

Placas de ajuste de rieles de montaje (2)

Tornillos Phillips M6 x 12 mm (8)

Abrazaderas de cierre (8)

Instalación/Montaje en la pared

ADVERTENCIA: No intente montar el rack en la pared con equipos montados en el rack.

ADVERTENCIA: La superficie de la pared, los pasadores de la pared y todas las herramrientas de montaje suministradas por el usuario deben poder soportar el peso combinado del rack y todos los equipos que se instalarán en el rack. El rack pueda soportar un peso de equipos de hasta 150 lb. (68 kg) como máximo.

Nota: El valor de torque recommendado paraaabstar todos los tornillos M5 es 3.9 N·m.

Configuración 8U

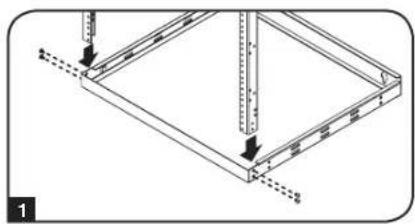

Paso 1 Inserte uno de los extremos de los rieles de montaje verticals cortos en las esquinas del bastidor del panel inferior (ambos bastidores de paneles能把 utilizearse como inferior o superior) opuesto al lado de montaje y asegúrelos con 2 de los tornillos Phillips M5 x 10 de cada lado.

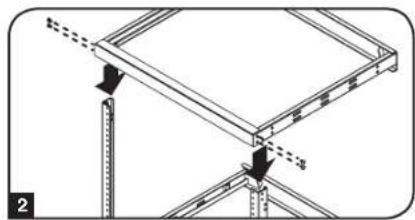

Paso 2 Inserte el除外 extremo de los rieles de montaje vertical cortos en las esquinas del bastidor de panel superior opuesto al lado de montaje y asegúrelos con 2 de los tornillos Phillips M5 x 10 de cada lado.

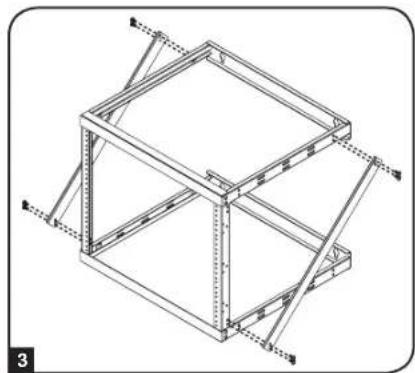

Paso 3 Instale las correas de apoyo del lado derecho y el izquierdo sujetando 8 de los tumillos de cabeza Phillips M6 x 12 a los costados del marco del panel superior y los rieles de instalacion vertical.

Paso 4 Antes de montar en el rack, busque los pasadores para la superficie de montaje en la pared y tome todas las medidas, o realice MARCAS de guía según la configuración que haya seleccionado (8U).

Paso 5 Utilizando herramrientas suministradas por el usuario, monte los bastadores de panel superior e inferior a la pared. Ambos Marcos de montaje peuvent acomodar pernos de onda de 5/16 pulgadas (8 mm).

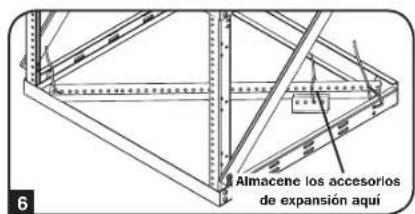

Paso 6 Usando los sujetadores incluidos en la bolsa de accesos de expansión,可以更好 almacarlos rileles de instalacion adiconales de 12U (largo), mas el contentido restante de los accesos de instalacion (Placas de Sujetadores de Rieles de Instalacion, 8 tornillos Phillips M5 y Sujetadores) bajo de la Bolsa en que se empacaron los accesos. Es importante guardar todos los accesos no realizados en caso de que紊 ampliar mas tarde su configuracion.

Instalación/Montaje en la pared (continuación)

Configuración 12U

Paso 1 Inserte uno de los extremos de los rieles de montaje verticals largos en las esquinas del bastidor del panel inferior (ambos bastidores de paneles能把應用arse como inferior o superior) opuesto al lado de montaje y asegúrelos con 2 de los tornillos Phillips M5 x 10 de cada lado.

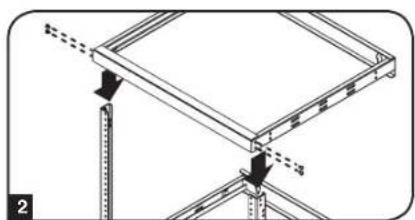

Paso 2 Inserte el除外 extremo de los rieles de montaje vertical largos en las esquinas del bastidor de panel superior opuesto al lado de montaje y asegúrelos con 2 de los tornillos Phillips M5 x 10 de cada lado.

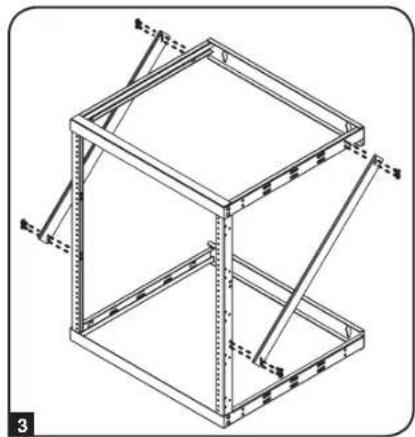

Paso 3 Instale las correas de apoyo del lado derecho y el izquierdo sujetando 8 de los tornillos de cabeza Phillips M6 x 12 a los costados del marco del panel superior y los rieles de instalacion vertical.

Paso 4 Antes de montar en el rack, busque los pasadores para la superficie de montaje en la pared y tome todas las medidas, o realice MARCAS de guía según la configuración que haya seleccionado (12U).

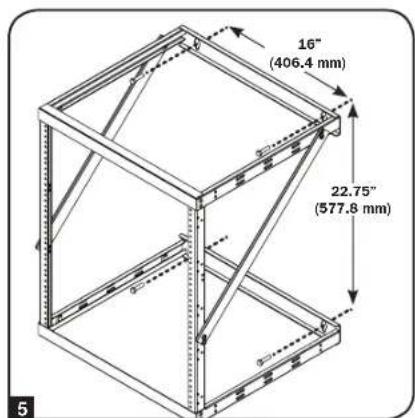

Paso 5 Utilizing herramientos suministradas por el usuario, monte los bastadores de panel superior e inferior a la pared. Ambos Marcos de montaje能把 acomodar pernos de onda de 5/16 pulgadas (8 mm).

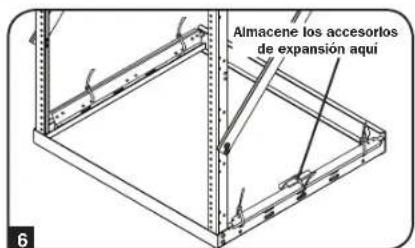

Paso 6 Usando los sujetadores incluidos en la bolsa de accesorios de expansión, pueda almacenar los rieles de instalación adiconales de 8U (cortos), más el contenido restante de los accesorios de instalación (Placas de Sujetadores de Rieles de Instalación, 8 tornillos Phillips M5 y Sujetadores) bajo de la Bolsa en que se empacaron los accesorios. Es importante guardar todos los accesorios no realizados en caso de que紊 ampliar más tarde su configuración.

Instalación/Montaje en la pared (continuación)

Configuración 22U

Paso 1 Utilizando una de las instalas de ajuste de riel de montaje y cinco de los tornillos Phillips M5 x 10, connecte un juego de rieles de montaje vertical corto y长大o. Repita este paso para los otheros juegos de rieles.
Paso 2 Inserte uno de los extremos de los rieles de montaje verticales combinados en las esquinas del bastidor del panel inferior (ambos bastidores de paneles能把應用如 superior opesto al lado de montaje y asegurelos con 2 de los tomllos Phillips M5 x 10 de cada lado.
Paso 3 Inserte el除外 extremo de los rieles de montaje vertical combinados en las esquinas del bastidor de panel superior opuesto al lado de montaje y asegúrelos con 2 de los tornillos Phillips M5 x 10 de cada lado.

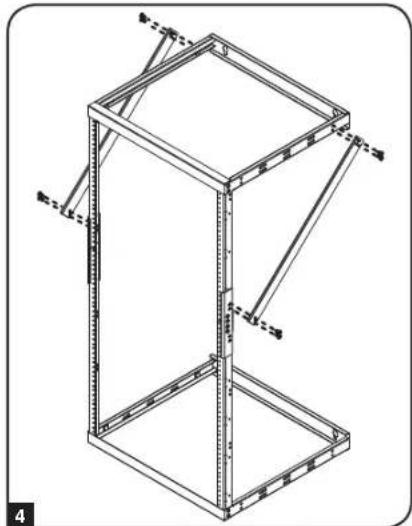

Paso 4 Instale las correas de apoyo del lado derecho y el izquierdo sujetando 8 de los tornillos de cabeza Phillips M6 x 12 a los costados del marco del panel superior y los rieles de instalacion vertical.
Paso 5 Antes de montar en el rack, busque los pasadores para la superficie de montaje en la pared y tome todas las medidas, o realice marcas de guía según la configuración que haya seleccionado (22U).

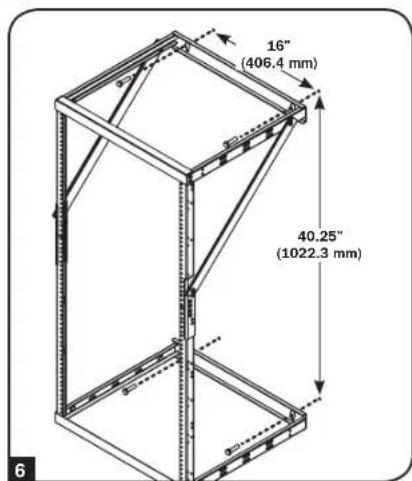

Paso 6 Utilizing herrimantas suministradas por el usuario, monte los bastadores de panel superior e inferior a la pared. Ambos Marcos de montaje能把 acomodar pernos de onda de 5/16 pulgadas (8 mm).

Note: Monte esta configuracion con los rieles mas largos hacla parte inferior

Instalación de equipos

Debe tenerse en conta que el SRWO8U22 puede soportar una energia de equipo de hacer 150 lb. (68 kg) como Tmaximo.

Para el montaje de todos los除外 equipos, consulte el Manual del propietario de dichos equipos para Obtener instrucciones de instalacion. En general, esta informacion possible encontrarse en las secciones "Montaje" y "Montaje en rack" del manual. Tripp Lite le proportiona 24 tornillos de montaje de equipos, incluidos en este paquete.

Almacenamento y servicios

Almacenamento

El rack debe almacenarse en un ambiente interor controlado, leos de la humedad, temperatas extremas, liquidos y gases inflamables, contaminantes conductores, polvo y luz solar directa. Si es possible, almacenelo en su contenor de envio original.

Servicio

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Tripp Lite también pone a disposicion una variedad de garantías extendidas y programas de service en el situ. Para Obtener más informacion sobre mantenimiento, visite www.triplite.com/support. Antes de enviar el producto aostenimiento, siga these pasos:

1. Revise los procedimientos de instalación y operación descritos en este manual para asegurar de que el problema de servicios no se origina en una mala comprensión de las instrucciones.
2. Si el problema continua, no se comunique ni devuelva el producto al distribuidor. En su lugar, visite www.triplite.com/support.
3. Si el problema requiere servicios, visite www.triplite.com/support y haya clicked en el enlace Devolución de produits. Aquí pueda Solicitar un número de autorización de devolución de mercadería (RMA), que esnecessary para el service. En este simple formulario en linea se le pedira el modelo y nombres de série de su unidad, jusqu'àrz información general sobre el comprador. El número RMA y las instrucciones para el envío se le enviarán por correto electrónico.Esta garantía no cube ningún daño (directo, indirecto, especial o consecuencial) que el producto sufra durante el envío a Tripp Lite o un centro de service autorizzato por Tripp Lite. Los productos que se enviñan a Tripp Lite o un centro de service autorizzato por Tripp Lite deben tener prepagos los cargos de envío. Escribe el número RMA en el exterior del paquete. Si el producto se encontrará Dentro del periodo de garantía, adjunte una copia del recibo de vente. Envie el producto para service a工程技术 de un transporte asegurado a la direction que se le proporcione cuando solicite el RMA.

Garantía

Garantía Ilmitada por 5 años

El vendedor garantiza que este producto noiene defectos originales de materiales ni de mano de obra por un periodo de cinco anos a partir de la fecha original de compra, si se utilizes de acuero con todas las instrucciones correspondientes. En caso de demostrarse dentro de es periodo que el productoiene defectos de materiales o de mano de obra, el vendedor lo reparar o recrplazar a su exclusiva discrction.

ESTA GARANTIA NO CUBRE EL DESGASTE NORMAL NI LOS DANOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRECE NINGUNA GARANTIA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESANTE EN EL PRESENTE DOCUMENTO, EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, LA DURACION DE TODAS LAS GARANTIAS IMPLICITAS, INCLUIDAS DEL AS DE COMERCIABIDAO O APTITUD, SE LIMITA AL PERIODO DE GARANTIA ANTES MENTIONADO Y ESTA GARANTIA EXCLUYE EXPRESAMENTO TODOS LOS DANOS INCIDENTALES E INDIRECTROS. (Algunos Estados no permiten las limitaciones a la duracion de una garantia implicita y algunos Estados no permiten la exclusion o limitacion de los daños incidentales o indirectos, de modo que las limitaciones o exclusiones antes mentionadas可以更好 ser correspondedor en su caso.这条资格是让的，要了所有都必须在之一的法律中。

ADVERTENCA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o seguro para el uso que pretende darle. Dado que las aplicaciones individuales estan susetas a diversas variaiones, el fabricante no representa ni garantiza la idoneidad o condidon de这些东西 dispositivos para qualquir aplicacion espefica.

Tripp Lite liene la politica de mejor continua. Las espécificaciones del producto están susujetas a Cambios sin Notification previa.
