Marque	HUSQVARNA
Modèle	954040431
Type de produit	Kit de broyeuse pour tondeuse autoportée (mulching)
Fonction principale	Broyage fin de l'herbe coupée pour une distribution sur la pelouse
Compatibilité	Adaptable sur tondeuses autoportées (vérifier compatibilité avec le carter)
Composants inclus	Plaque de broyeuse, lames (réf. 532134998), couverture (réf. 532132803), boulon H, écrou frein, rondelle, écrou à oreilles
Lames	Lames spéciales traitées thermiquement Cat. 8 (6 lignes sur la tête de boulon)
Couple de serrage des lames	30-35 ft-lb (41-47 Nm)
Installation	Montage sur le carter de tondeuse sans retirer le déflecteur de décharge
Utilisation recommandée	Moteur en grande vitesse, herbe sèche, coupe du tiers supérieur de l'herbe
Entretien	Nettoyer le dessous du carter après chaque utilisation
Conversion ramasse-herbe / décharge	Retirer la plaque de broyeuse seule, les lames restent compatibles
Conseils de tonte	Alterner les directions de tonte (N-S puis E-O)
Numéro de modèle de la feuille	MK380 / 954040431
Références pièces de rechange	Lame: 532134998, Couverture: 532132803, Boulon H: 874930620, Écrou frein: 873930600, Rondelle: 819132016, Rondelle frein: 810040600, Écrou à oreilles: 532135651
Nombre de pages de la notice	4
Note utilisateur	8.5/10

FOIRE AUX QUESTIONS - 954040431 HUSQVARNA

Comment installer le kit broyeur sur ma tondeuse Husqvarna ?

Pour installer le kit, soulevez le carter de la tondeuse en position haute. Montez le boulon de montage et l'écrou frein à travers la chicane. Ensuite, soulevez le déflecteur de décharge, placez la plaque de broyeuse sur le boulon de montage en accrochant les crochets, puis serrez l'écrou à oreilles.

Quels outils sont nécessaires pour remplacer les lames ?

Vous aurez besoin d'une clé dynamométrique pour serrer à 30-35 ft-lb (41-47 Nm), d'une clé pour déposer les boulons H, et éventuellement d'une douille. Assurez-vous d'utiliser les rondelles frein dans l'ordre précis.

Pourquoi faut-il nettoyer le carter après chaque utilisation ?

Un carter propre évite l'accumulation d'herbe et de débris qui nuit au fonctionnement du broyeur. Cela permet une meilleure circulation d'air et une coupe plus efficace, tout en prolongeant la durée de vie des lames.

Puis-je utiliser les lames broyeuses avec le ramasse-herbe ?

Oui, les lames broyeuses sont conçues pour la décharge et le ramassage. Il suffit de retirer la plaque de broyeuse pour passer en mode ramasse-herbe. Les lames restent adaptées.

Quel est le couple de serrage des vis de lame ?

Le couple de serrage recommandé est de 30-35 ft-lb (41-47 Nm). Utilisez une clé dynamométrique pour garantir un serrage correct. Les boulons sont traités thermiquement Cat. 8.

Comment identifier un boulon de lame traité thermiquement catégorie 8 ?

Les boulons Cat. 8 ont six lignes radiales sur la tête. Vérifiez la tête du boulon : si vous voyez six traits, c'est un boulon de haute résistance. N'utilisez jamais de boulon standard.

Pourquoi ne pas tondre l'herbe mouillée avec le broyeur ?

L'herbe mouillée forme des masses collantes qui obstruent le carter et réduisent l'efficacité du broyage. Tondez de préférence en début d'après-midi quand l'herbe est sèche et la pelouse à l'ombre.

Comment convertir la tondeuse du mode broyage au mode décharge ?

Il suffit de retirer la plaque de broyeuse en dévissant l'écrou à oreilles. Les lames broyeuses restent en place. La tondeuse est alors prête pour la décharge arrière ou latérale (selon le modèle).

Quelles sont les références des pièces de rechange pour le kit MK380 ?

Les références sont : Lame de broyeuse 532134998, Couverture de broyeuse 532132803, Boulon H 874930620, Écrou frein 873930600, Rondelle 819132016, Rondelle frein 810040600, Écrou à oreilles 532135651.

Est-ce que le kit broyeur est compatible avec tous les modèles de tondeuses ?

Le kit est conçu pour les tondeuses autoportées, notamment les modèles Husqvarna. Vérifiez la forme du carter et l'espace de montage. Consultez la notice pour les références exactes et la compatibilité avec votre tracteur.

MODE D'EMPLOI 954040431 HUSQVARNA

(1) Plaque de broyeuse (2) Lames de broyeuse (1) Boulon de montage (1) Rondelle (1) Écrou frein (1) Écrou à oreilles

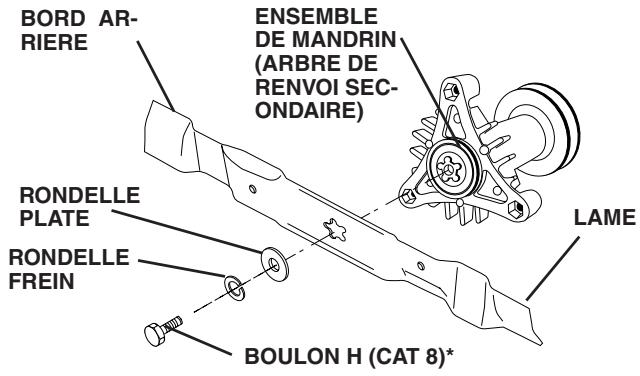

Reemplacer les LAMES de tondeuse (voir fig. 1)

• Soulevez la tondeuse à la position la plus haute pour permettre l'accès aux lames.
• Enlevez les boulons H, les rondelles freins, et les rondelles plates qui fixent les lames.
• Installez les lames de broyeuse avec le bord arrêté vers le carter comme montré.
• Remontez les boulons H, les rondelles freins, et les rondelles plates dans l'ordre précis comme montré.
• Serrez les boulons à fond (30-35 pieds par livre ou 41-47 N/m).

IMPORTANT: LE BOULON DE LAME ESTTRAITE DE CHALEUR A CAT. 8.

*UN BOULON TRAITE DE CHALEUR A CAT. 8 PEUT ETRE IDENTIFIÉ PAR LES SIX LIGNES SUR LA TETE DE BOULON.

FIG. 1

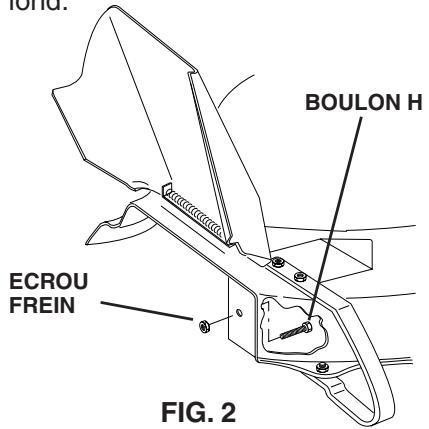

Installer le BOULON de montage (voir fig. 2)

• Soulevez votre carter de tondeuse de tracteur à la position plus haute.
• Installez le boulon de montage et l'écrou frein à travers la chicane de carter de tondeuse comme montré et serrez à fond.

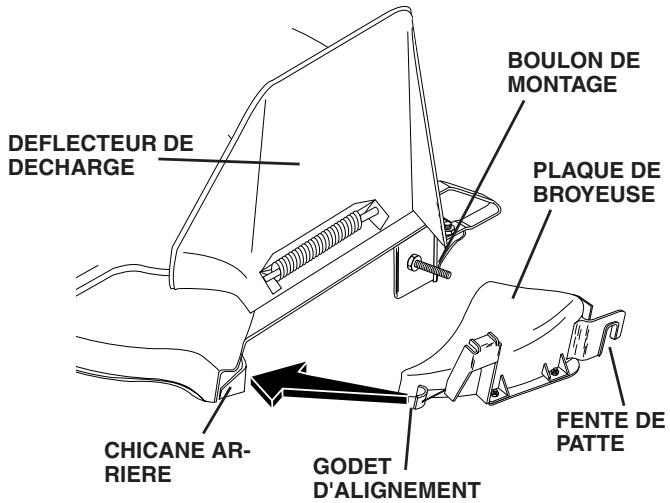

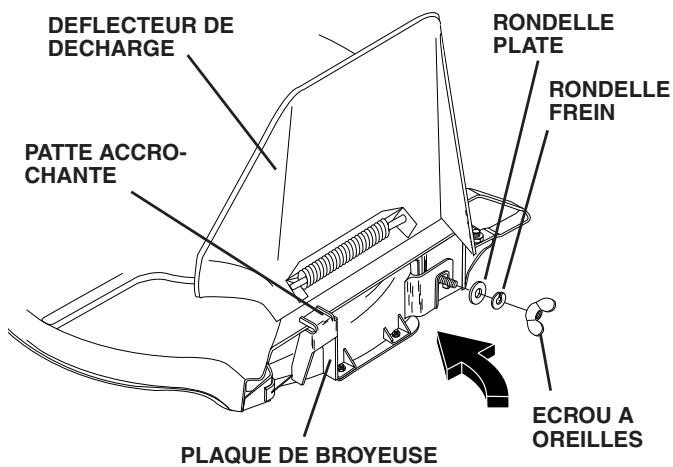

Installer la PLAQUE de broyeuse

ATTENTION: N'enlevez pas le déflecteur de décharge de la tondeuse. Soulevez et tenez le déflecteur quand vous attachez la plaque de broyeuse et le permettez de reposer sur la plaque pendant l'utilisation.

• Soulevez et tenez le déflecteur de décharge dans une position droite.
• Posez le godet d'alignement par-dessus la chicane arrêté.
• Pivotez de devant la plaque de broyeuse et l'accrochez sur le boulon de montage. Assurez-vous d'accrocher les crochets de patte sur le haut de l'ouverture du carter. Montez la rondelle plate, la rondelle frein et l'écrou à oreilles au boulon de montage et serrez à fond.

FIG. 3

FIG. 4

Pour convertir du ramasse-herbe a la decharge

Enlevez simplement la plaque de broyeuse et entrez dans un endroit sûr. Votre tondeuse est maintenant prête pour la décharge ou l'installation de l'accessoire de ramasse-herbe facultatif.

REMARQUE: Ce n'est pas nécessaire de changer les lames. Les lames de broyeuse sont faites pour la décharge et le ramassage.

Conseils de la TONTE broyeuse

IMPORTANT: POUR LE MEILLEUR FONCTIONNEMENT, MAINTENEZ LE CARTER DE TONDEUSE EXEMPT DE L'ACCUMULATION DE L'HERBE ET DEBRIS. NETTOYEZ EN DESSOUS LE CARTER DE TONDEUSE APRES CHAQUE UTILISATION.

• La lame de broyeuse spéciale recoupera beaucoup de fois l'herbe coupée pour la faire plus petite. L'herbe coupée sera distribuée partout dans la pelouse. L'herbe coupée qui a été recoupée par la broyeuse est biodégradable. Cet action donnera à la pelouse des substances nutritives. Pour le meilleur fonctionnement des lames, la vitesse du moteur (lame) doit être maintenue en la position de grande vitesse.
• Ne tondez pas la pelouse quand l'herbe est mouillée. L'herbe mouillée formera des masses d'herbe coupée qui gênent l'action de la broyeuse. Le meilleur temps de tondre est au début de l'après-midi. La pelouse doit être sèche à cette heure et la zone coupée ne sera pas exposée à la lumière directe du soleil.

FIG. 5

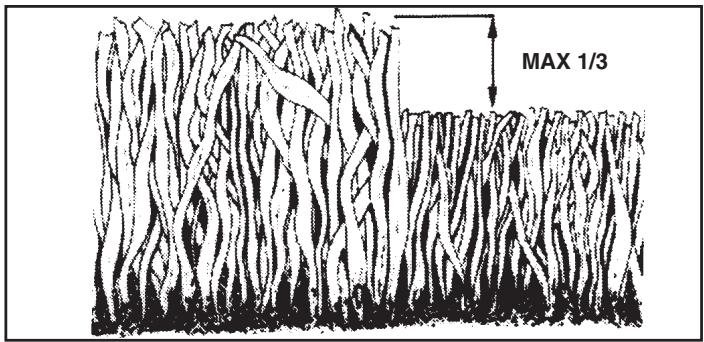

• Pour la meilleure coupe, ajustez la hauteur de coupe de tondeuse afin que la tondeuse coupe seulement le tiers du haut de l'herbe (Voir Fig. 5). Pour la tonte de broyeuse grosse, réduisez la largeur de coupe et tondez lentement.
• Des variétés certaines de gazon peuvent exiger que le terrain soit broyé une deuxième fois pour cacher l'herbe coupée. Quand vous faites la coupe, tondez perpendiculaire à ou en travers la première coupe.
• Ne tonde pas en la même direction une fois par semaine dans une direction nord-sud et la prochaine semaine dans une direction est-ouest.

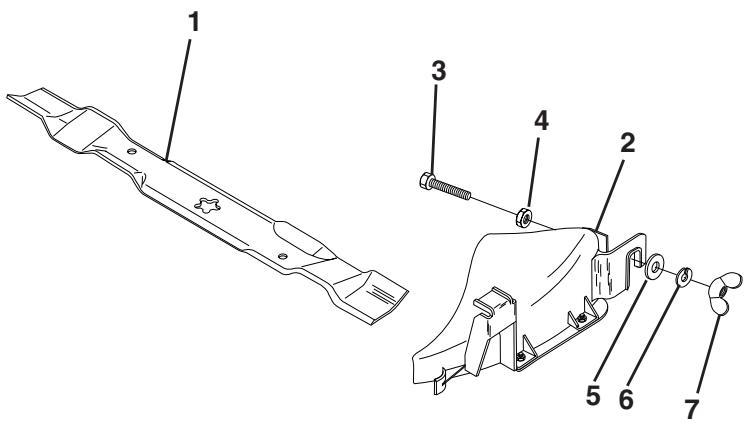

NO. de modèle MK380, NO. de modèle 954 04 04-31

POUR LA REFERENCE D'AVENIR ET LE COMMANDANT DES PIECES DE RECHANGE, GARDEZ CETTE FEUILLE DES DIRECTIVES AVEC VOTRE MANUEL DE PROPRIETAIRE DETRACTEUR.

NO. NO.

DE DE

REF. PIECE

1 532134998 2 532132803 3 874930620 4 873930600 5 819132016 6 810040600 7 532135651 532135418

Description

Lame de broyeuse Couverture de broyeuse Boulon H 3/8-16 x 1-1/4 Ecrou frein 3/8-16 Rondelle 13/32 x 1-1/4 x 16 Ja. Rondelle frein 3/8 Ecrou a oreilles Feuille des directives
