Type de produit	Micro-ondes encastrable
Marque	Frigidaire
Modèle	FMTK3027AB
Couleur	Noir
Dimensions du four (H x L x P)	460 x 760 x 508 mm (18⅛ x 29⅞ x 20 pouces)
Dimensions du cadre de garniture (H x L x P)	460 x 759 x 40 mm (18⅛ x 29⅚ x 1⅝ pouces)
Poids du four	Environ 30 kg
Alimentation électrique	120 V, 60 Hz, 1500 W
Puissance micro-ondes	1200 W
Capacité intérieure	1,7 pi³ (48 L)
Fonctions principales	Cuisson rapide, décongélation automatique, minuterie, horloge, sécurité enfants
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux. Ne pas utiliser de nettoyants abrasifs.
Sécurité	Verrouillage enfant automatique, arrêt automatique en fin de cuisson
Pièces détachées et réparabilité	Pièces disponibles sur commande auprès du fabricant. Indice de réparabilité non communiqué.
Contenu de l'emballage	Four à micro-ondes, kit de garniture d'encastrement, vis de montage, notice d'installation
Garantie	1 an

FOIRE AUX QUESTIONS - FMTK3027AB FRIGIDAIRE

Comment installer le micro-ondes dans une armoire ?

Suivez les instructions fournies dans la notice. Assurez-vous que l'ouverture respecte les dimensions minimales : hauteur 432-438 mm, largeur 629-635 mm, profondeur au moins 508 mm. Fixez d'abord le conduit d'évacuation au sol, puis installez le four en le glissant sur le conduit. Fixez le cadre avant avec les vis fournies.

Quelle est la hauteur d'ouverture requise ?

La hauteur d'ouverture doit être comprise entre 432 mm (17 pouces) et 438 mm (17¼ pouces).

Puis-je utiliser ce micro-ondes au-dessus d'un four mural ?

Oui, à condition que le four mural soit électrique et non gaz. Un dégagement d'au moins 7,6 cm (3 pouces) doit être prévu entre le four mural et le micro-ondes.

Comment nettoyer l'intérieur du micro-ondes ?

Essuyez l'intérieur avec un chiffon doux humecté d'eau savonneuse. N'utilisez pas de nettoyants abrasifs ou de tampons métalliques. Essuyez la porte et les joints régulièrement.

Que faire si le micro-ondes ne chauffe pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente Frigidaire.

Comment régler l'horloge ?

Appuyez sur le bouton Horloge (Clock). Utilisez le pavé numérique pour entrer l'heure actuelle. Appuyez à nouveau sur Horloge pour confirmer.

Comment utiliser la fonction de décongélation ?

Placez l'aliment congelé dans un plat adapté. Appuyez sur Décongélation (Defrost) et entrez le poids de l'aliment. Le micro-ondes ajuste automatiquement le temps de décongélation.

Puis-je utiliser des ustensiles en métal ?

Non, les ustensiles en métal peuvent provoquer des étincelles et endommager l'appareil. Utilisez uniquement des récipients adaptés aux micro-ondes (verre, céramique, plastique spécifique).

Comment verrouiller le panneau de commande pour la sécurité des enfants ?

Appuyez et maintenez enfoncé le bouton Verrouillage (Lock) pendant 3 secondes. Un symbole de cadenas apparaît à l'écran. Pour déverrouiller, répétez la même opération.

Où trouver le numéro de série de mon appareil ?

Le numéro de série se trouve sur une étiquette apposée à l'arrière ou sur le côté du micro-ondes. Il est également indiqué dans la notice d'utilisation.

MODE D'EMPLOI FMTK3027AB FRIGIDAIRE

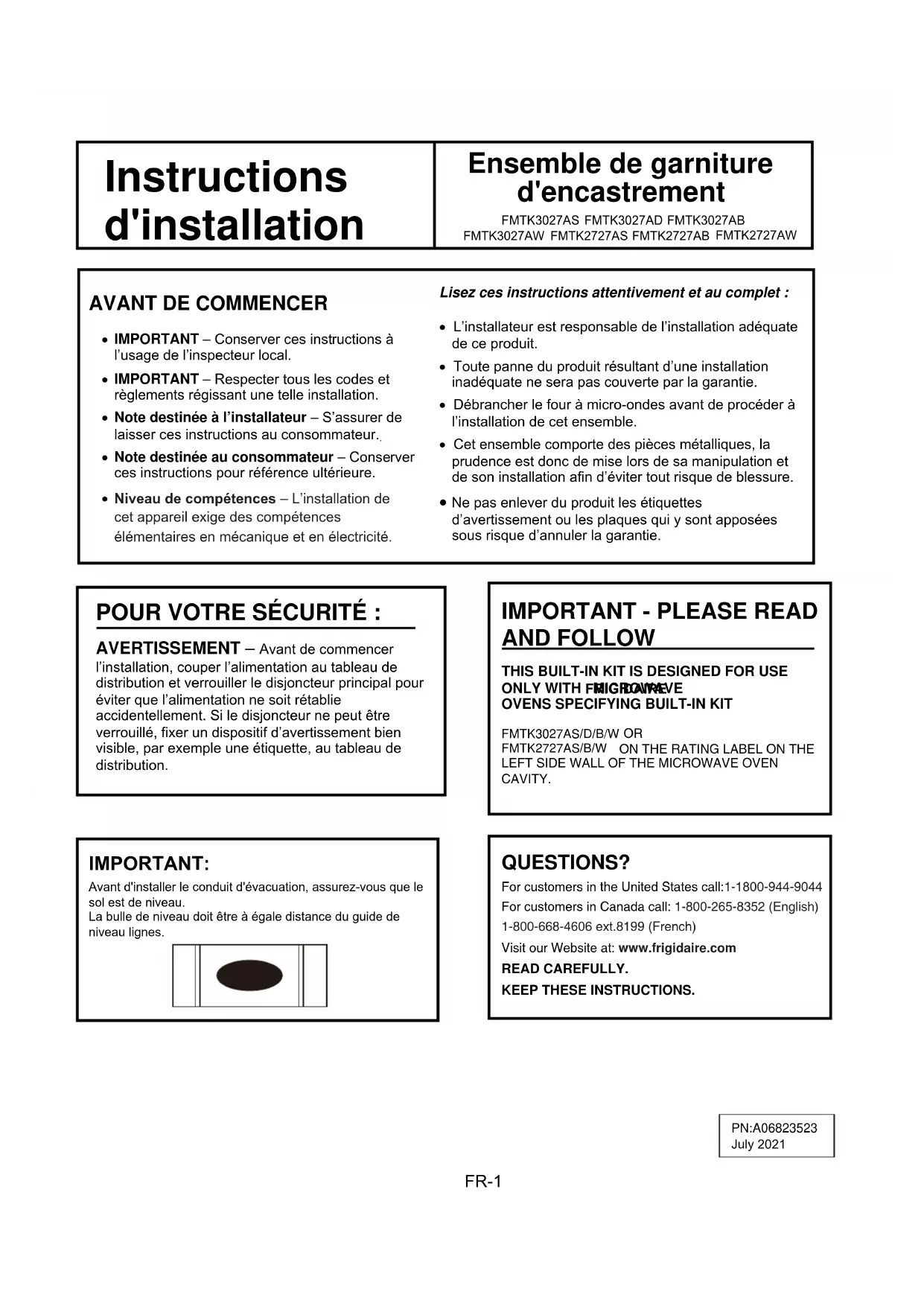

Instructions d'installation

Ensemble de garniture d'encastrement

FMTK3027AS FMTK3027AD FMTK3027AB

• IMPORTANT - Conserver ces instructions à l'usage de l'inspecteur local.
• IMPORTANT - Respecter tous les codes et règlements régissant une telle installation.
  Note destinée à l'installateur - S'assurer de laisser ces instructions au consommateur.
  Note destinée au consommateur - Conserver ces instructions pour reference ultérieure.
• Niveau de compétences - L'installation de cet apparéil exige des compétences élémentaires en mécanique et en électricité.

Lisez ces instructions attentivement et au complet :

• L'installateur est responsable de l'installation adequate de ce produit.
• Toute panne du produit resultant d'une installation inadéquate ne sera pas couverte par la garantie.
• Débrancher le four à micro-ondes avant de procéder à l'installation de cet ensemble.
• Cet ensemble compte des pieces métalliques, la prudence est donc de mise lors de sa manipulation et de son installation afin d'éviter tout risque de blessure.
• Ne pas enlever du produit les étiquettes d'advertissement ou les plaques qui y sont apposées sous risque d'annuler la garantie.

POUR VOTRE SECURITE :

AVERTISSEMENT - Avant de commencer l'installation, couper l'alimentation au tableau de distribution et verrouiller le disjoncteur principal pour éviter que l'alimentation ne soit rétable accidentellement. Si le disjoncteur ne peut être verrouillé, fixer un dispositif d'avertissement bien visible, par exemple une étiquette, au tableau de distribution.

IMPORTANT - PLEASE READ AND FOLLOW

Avant d'insteller le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

QUESTIONS?

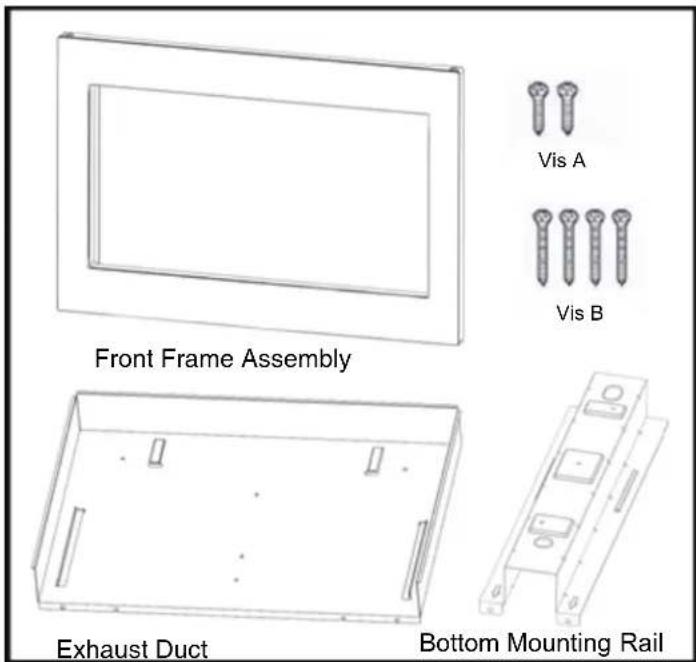

1. Cadre avant - QTÉ 1
2. Conduit d'évacuation - QTE 1
3. Vis A - QTÉ 11(3.9×8.0 mm)
4. Vis B-QTE 4 (4.0X20 mm)

CHOIX DE L'EMPLACEMENT DE VOTRE FOUR À MICRO-ONDES ENCASTRÉ

L'ensemble de garniture d'encastrement est compatible avec les jours à micro-ondes indiqués ci-dessous. Le four peut être encastré dans une armoire, dans un mur ou au-dessus d'un four mural électrique.*

Peut être intégré dans une structure du Cabinet, mais pas pour une utilisation à côte (dans les 2 pieds) d'une cuisinière au gaz ou électrique, table de cuisson, ou au four

Numéro de modèle	Couleur	La descripon
FMBS2227AB	Noire	Four microonde
FMTK3027AS	SS	Kit de garniture 30"
FMTK3027AD	Noir SS	Kit de garniture 30"
FMTK3027AB	Noire	Kit de garniture 30"
FMTK3027AW	Blanche	Kit de garniture 30"
FMTK2727AS	SS	Kit de garniture 27"
FMTK2727AB	Noire	Kit de garniture 27"
FMTK2727AW	Blanche	Kit de garniture 27"

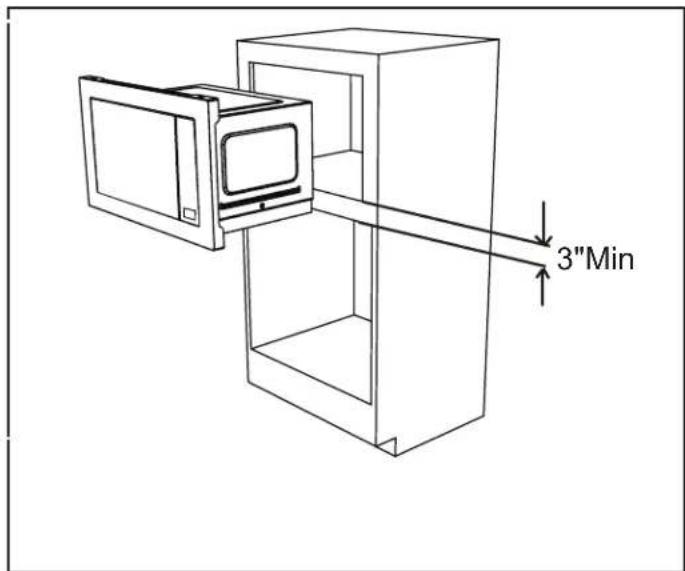

Voir l'illustration 2 pour l'emplacement adequat d'un apparéil encastré au-dessus d'un four mural. Suivre avec soin les instructions d'installation du four mural et celles de l' apparéil encastré Sears Kenmore. Si l' apparéil est encastré audessus d'un four mural, s'assurer qu'il y a un dégagement d'au moins 7,6 cm (3 po) entre la paroi du four et le four à micro-ondes.

*REMARQUE: L'ensemble de garniture d'encastrement et le four à micro-ondes doivent être installés uniquement au-dessus d'un four électrique, mural, simple, autonettoyant ou non.

OUVERTURE DE L'ARMOIRE OU DU MUR

Dimensions de l'ouverture

Hauteur (A)
Minimale	17 po (432 mm)
Maximale	171/4 po (438 mm)
Largeur (B)
Minimale	24 3/4 po (629 mm)
Maximale	25 po (635 mm)
Profondeur (C)
Minimale	20 po (508 mm)

Illustration 1

Dimensions Ensemble de garniture ensemble
	27po	30po
Hauteur	18 1/8 (460 mm)	18 1/8 (460 mm)
Largeur	26 15/16 (684 mm)	29 15/16 (759 mm)
Profondeur	1 9/16 (40 mm)	1 9/16 (40 mm)

Illustration 2

Instructions d'installation

Illustration 3

Illustration 4

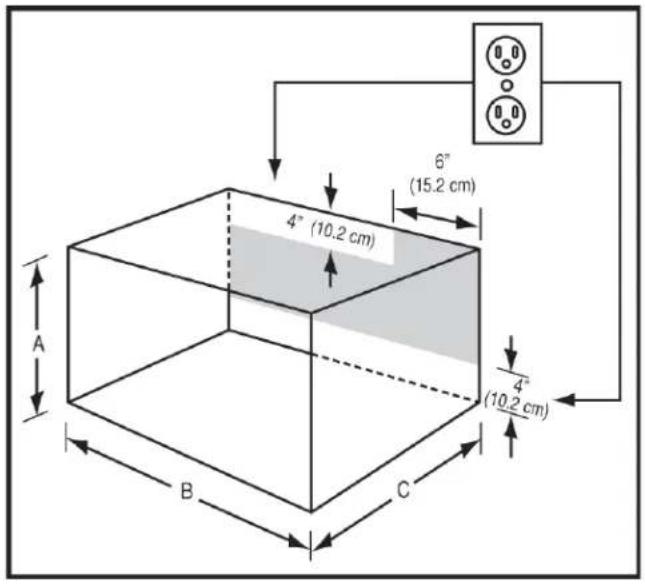

EMPLACEMENT DE LA PRESE DE COURANT

La prise de courant ne doit PAS etre place dans la zone ombrée, comme le montre l'illustration 3.

REMARQUE 1 :

Si la profondeur (C) de l'ouverture dépasse 53,3 cm (21 po), la prise de courant peut être place à n'importe quel endroit sur le mur arrêté.

REMARQUE2：

Le plancher de l'ouverture doit être construit dans un contreplaqué suffisamment solide pour supporter le poids du four et la surcharge au plancher (environ 45 kg [100 lb]). Le plancher doit être de niveau de manière à assurer le bon fonctionnement du four. Vérifier votre code du bathtub local, car il pourrait exiger que des cloisons (laterales, supérieure et inférieure) soient construites dans la niche. La niche n'a pas besoin d'être cloisonnée pour que le four fonctionne correctement..

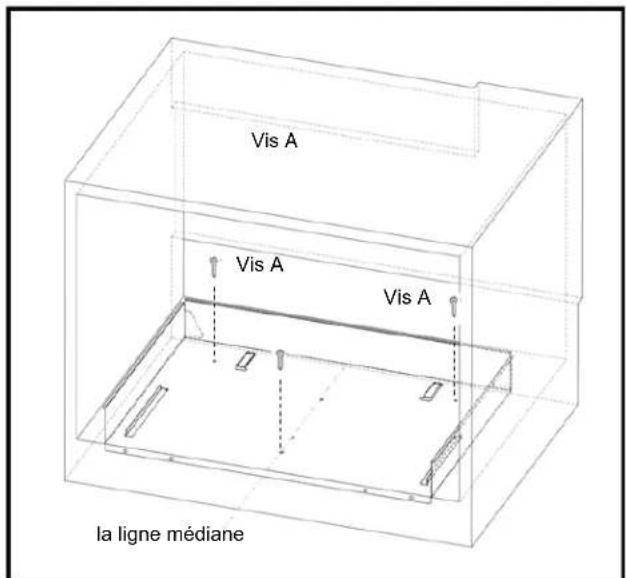

1. Dessiner une ligne centrale sur le plancher Placer le conduit d'évacuation dans l'ouverture. Lorsque le conduit d'évacuation est positionné correctement dans l'ouverture, les brides reposent fermement contre le bord inférieur de l'ouverture. Voir l'illustration 4.
2. Fixer le conduit d'évacuation à l'aide des deux vis A.

IMPORTANT : Serrer les vis dans le trou extérieur

IMPORTANT:

Avant d'insteller le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

Bas De Montage Ferroviaire

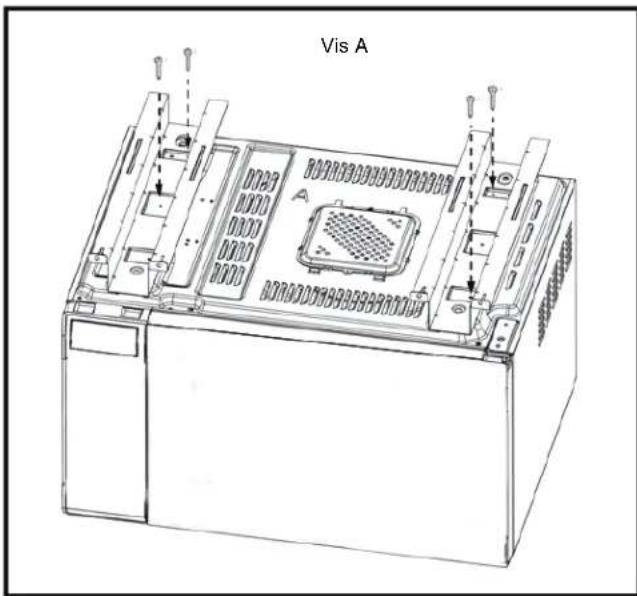

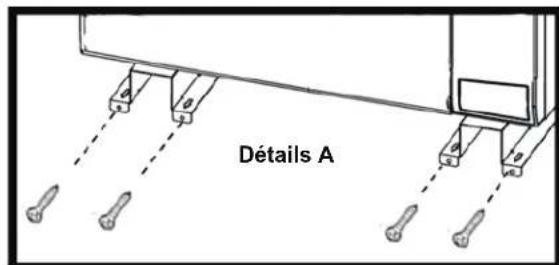

1. Tourner le four " micro-ondes " l'envers alors tu vois le fond du four. Fixer le fond de Rail de Montage sur le four avec quatre vis A. Voir l'illustration 5 ci-dessous.

Illustration 5

INSTALLATION FOUR

1. Placer le four a cote de l'ouverture pratique dans l'armoire ou le mur. Brancher le cordon d'alimentation dans la prise de courant.

IMPORTANT: Protégéz l'armoire lorsqu'elle est placée sur un plan de travail.

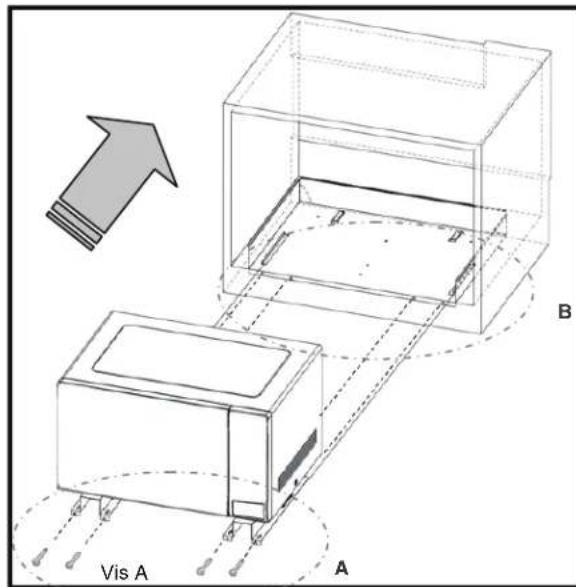

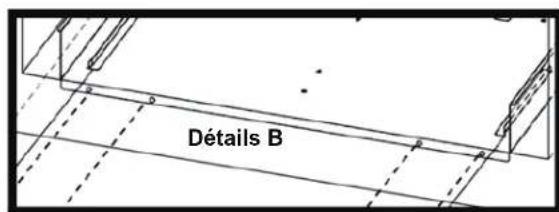

1. Guider avec soin le four assemblé dans l'ouverture pratiquée à cet effet. Glisser le four sur le conduit d'évacuation. Voir l'illustration 6.

2. Fixer la partie inférieure du CADRE avec les quatre VIS A qui restent.

Illustration 6

Instructions d'installation

INSTALLATION DU CADRE

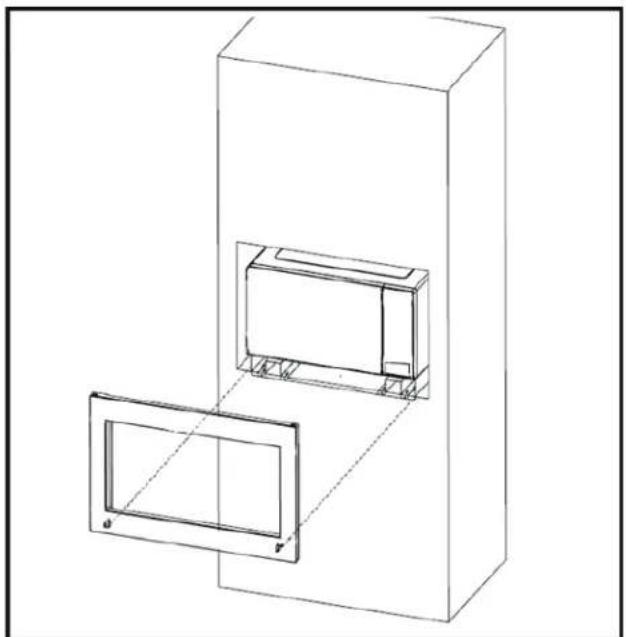

1. Positionner le CADRE de manière à ce qu'il soit d'équerre avec le four. Voir l'illustration 7.

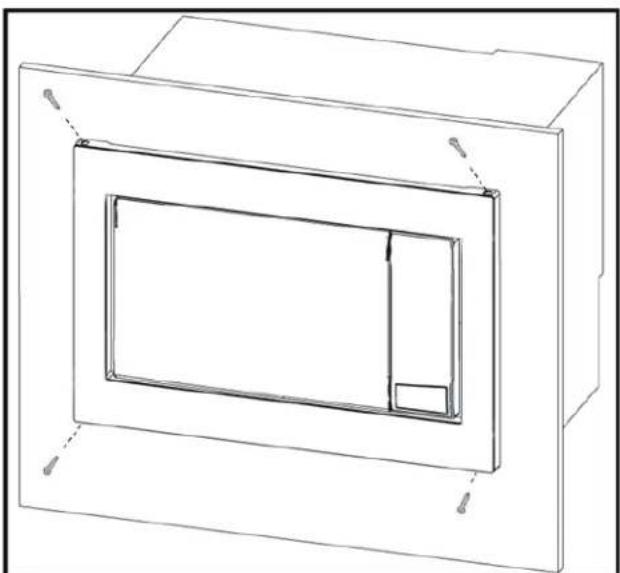

2. Vérifiez qu'il est plat, puis fixer avec deux vis B. Fixer la partie inférieure de le CADRE avec les deux vis B qui restent. Voir l'illustration 8.

Illustration 7
Illustration 8
