Type de produit	Four à micro-ondes encastrable
Marque	Frigidaire
Modèle	FMTK3027AW
Couleur	Blanc
Hauteur de l'ouverture requise	Minimale 432 mm, maximale 438 mm
Largeur de l'ouverture requise	Minimale 629 mm, maximale 635 mm
Profondeur de l'ouverture requise	Minimale 508 mm
Poids approximatif	45 kg (100 lb)
Alimentation électrique	120 V, 60 Hz (estimation standard)
Fonctions principales	Cuisson par micro-ondes, décongélation, programmation
Entretien et nettoyage	Nettoyer l'intérieur avec un chiffon humide après chaque utilisation. Ne pas utiliser de nettoyants abrasifs.
Sécurité	Débrancher avant toute intervention. Ne pas retirer les étiquettes d'avertissement. Installation par un professionnel recommandée.
Pièces incluses	Cadre avant, conduit d'évacuation, vis A (11 unités), vis B (4 unités)
Garantie	La garantie peut être annulée en cas d'installation inadéquate ou de retrait des étiquettes.

FOIRE AUX QUESTIONS - FMTK3027AW FRIGIDAIRE

Comment installer le kit de garniture d'encastrement FMTK3027AW ?

Suivez les instructions fournies : préparez l'ouverture aux dimensions indiquées, fixez le conduit d'évacuation, vissez les rails de montage au micro-ondes, puis glissez l'appareil dans l'ouverture. Fixez le cadre avant avec les vis fournies. Assurez-vous que le sol est de niveau.

Quelle est la hauteur minimale de l'ouverture pour ce micro-ondes ?

La hauteur minimale de l'ouverture est de 432 mm (17 pouces) et la hauteur maximale de 438 mm (17 1/4 pouces).

Puis-je encastrer ce micro-ondes au-dessus d'un four à gaz ?

Non, ce kit d'encastrement est conçu uniquement pour une installation au-dessus d'un four électrique mural. L'installation à proximité d'une cuisinière à gaz ou électrique (dans les 2 pieds) n'est pas recommandée.

Comment brancher correctement le cordon d'alimentation ?

Avant de brancher, coupez l'alimentation au tableau électrique. Branchez le cordon dans une prise de courant située hors de la zone ombrée indiquée dans les instructions. Pour une profondeur d'ouverture supérieure à 53,3 cm, la prise peut être placée n'importe où sur le mur arrière.

Que faire si le micro-ondes ne chauffe pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous que la porte est bien fermée. Si le problème persiste, consultez la notice d'utilisation ou contactez le service après-vente.

Comment nettoyer l'intérieur du micro-ondes ?

Nettoyez l'intérieur avec un chiffon humide après chaque utilisation. Pour les taches tenaces, utilisez une solution d'eau tiède et de savon doux. N'utilisez pas de nettoyants abrasifs ou de produits chimiques agressifs.

Puis-je utiliser des ustensiles métalliques dans ce micro-ondes ?

Non, n'utilisez jamais d'ustensiles métalliques ou de récipients en aluminium dans un micro-ondes, car ils peuvent provoquer des étincelles et endommager l'appareil. Utilisez des récipients adaptés au micro-ondes (verre, céramique, plastique spécifique).

Quelle est la capacité de ce micro-ondes ?

La capacité n'est pas spécifiée dans cette notice. Généralement, les micro-ondes encastrables de cette taille ont une capacité d'environ 1,6 à 2,2 pieds cubes. Consultez la fiche technique du produit pour la valeur exacte.

Comment régler l'horloge sur le micro-ondes ?

Reportez-vous au panneau de commande : appuyez sur le bouton 'Horloge' ou 'Clock', utilisez les touches numériques pour entrer l'heure, puis confirmez. Les détails précis se trouvent dans la notice d'utilisation.

Où trouver des pièces de rechange pour ce modèle ?

Les pièces de rechange (cadre, vis, etc.) peuvent être commandées auprès du fabricant Frigidaire ou de revendeurs agréés. Utilisez le numéro de modèle FMTK3027AW pour identifier les pièces compatibles.

MODE D'EMPLOI FMTK3027AW FRIGIDAIRE

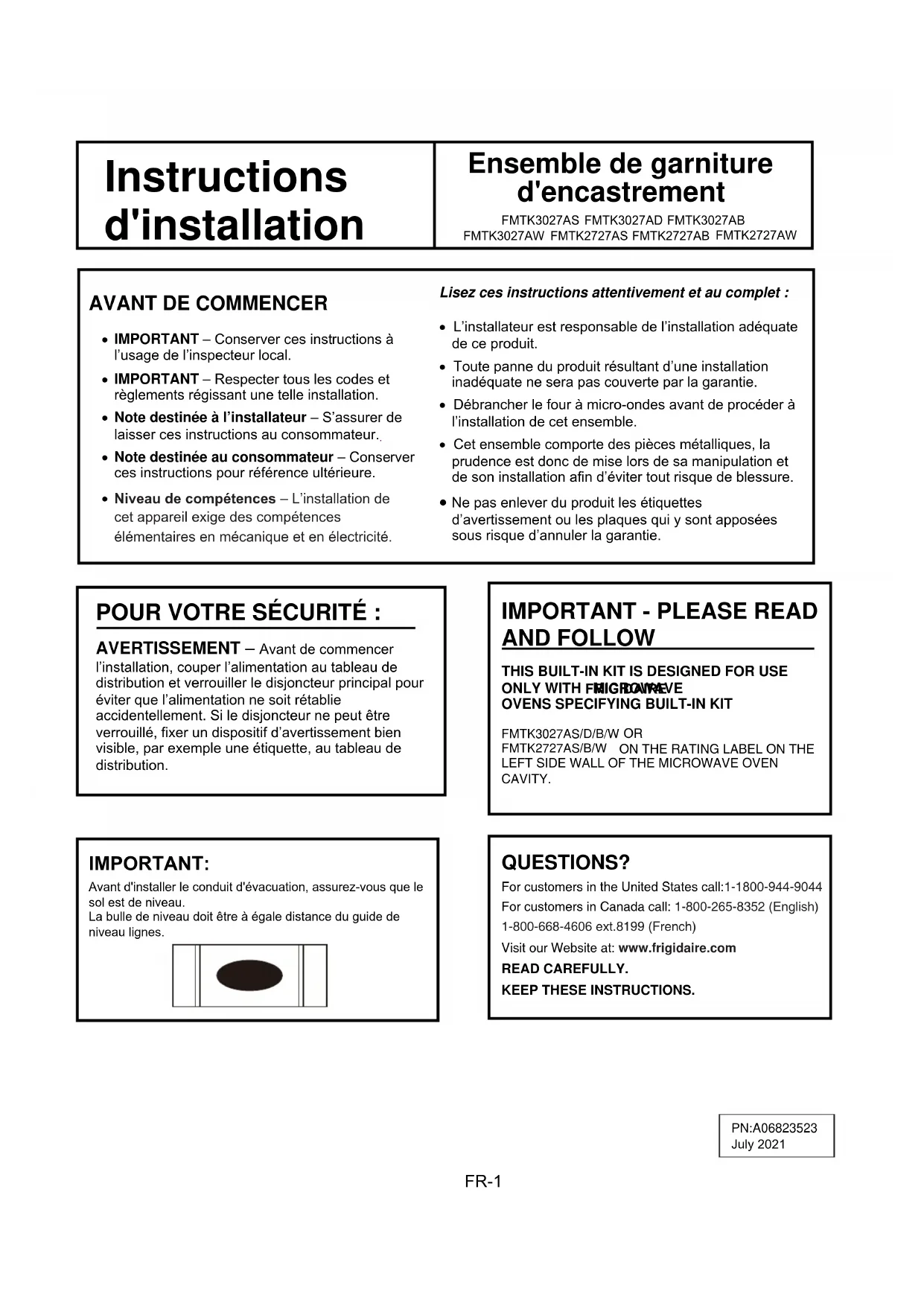

Instructions d'installation

Ensemble de garniture d'encastrement

FMTK3027AS FMTK3027AD FMTK3027AB

• IMPORTANT – Conserver ces instructions à l'usage de l'inspecteur local.
• IMPORTANT – Respecter tous les codes et règlements régissant une telle installation.
• Note destinée à l'installateur – S'assurer de laisser ces instructions au consommateur.
• Note destinée au consommateur – Conserver ces instructions pour référence ultérieure.
• Niveau de compétences – L'installation de cet appareil exige des compétences élémentaires en mécanique et en électricité.

Lisez ces instructions attentivement et au complet :

• L'installateur est responsable de l'installation adéquate de ce produit.
• Toute panne du produit résultant d'une installation inadéquate ne sera pas couverte par la garantie.
• Débrancher le four à micro-ondes avant de procéder à l'installation de cet ensemble.
• Cet ensemble comporte des pièces métalliques, la prudence est donc de mise lors de sa manipulation et de son installation afin d'éviter tout risque de blessure.
• Ne pas enlever du produit les étiquettes d'avertissement ou les plaques qui y sont apposées sous risque d'annuler la garantie.

POUR VOTRE SÉCURITÉ :

AVERTISSEMENT – Avant de commencer l'installation, couper l'alimentation au tableau de distribution et verrouiller le disjoncteur principal pour éviter que l'alimentation ne soit rétablie accidentellement. Si le disjoncteur ne peut être verrouillé, fixer un dispositif d'avertissement bien visible, par exemple une étiquette, au tableau de distribution.

IMPORTANT - PLEASE READ AND FOLLOW

Avant d'installer le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

QUESTIONS?

Instructions d'installation

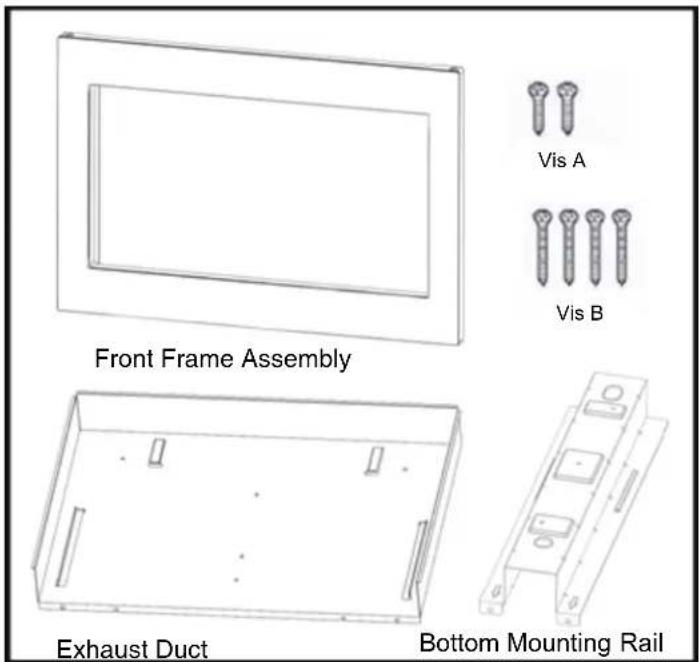

PIÈCES INCLUDES

1. Cadre avant - QTÉ 1
2. Conduit d'évacuation – QTÉ 1
3. Vis A - QTÉ 11(3.9X8.0 mm)
4. Vis B - QTÉ 4 (4.0X20 mm)

CHOIX DE L'EMPLACEMENT DE VOTRE FOUR À MICRO-ONDES ENCASTRÉ

L'ensemble de garniture d'encastrement est compatible avec les fours à micro-ondes indiqués ci-dessous. Le four peut être encastré dans une armoire, dans un mur ou au-dessus d'un four mural électrique.*

Peut être intégré dans une structure du Cabinet, mais pas pour une utilisation à côté (dans les 2 pieds) d'une cuisinière au gaz ou électrique, table de cuisson, ou au four

Numéro de modèle	Couleur	La descripon
FMBS2227AB	Noire	Four micro onde
FMTK3027AS	SS	Kit de garniture 30"
FMTK3027AD	Noir SS	Kit de garniture 30"
FMTK3027AB	Noire	Kit de garniture 30"
FMTK3027AW	Blanche	Kit de garniture 30"
FMTK2727AS	SS	Kit de garniture 27"
FMTK2727AB	Noire	Kit de garniture 27"
FMTK2727AW	Blanche	Kit de garniture 27"

Voir l'illustration 2 pour l'emplacement adéquat d'un appareil encastré au-dessus d'un four mural. Suivre avec soin les instructions d'installation du four mural et celles de l'appareil encastré Sears Kenmore. Si l'appareil est encastré audessus d'un four mural, s'assurer qu'il y a un dégagement d'au moins 7,6 cm (3 po) entre la paroi du four et le four à micro-ondes.

*REMARQUE : L'ensemble de garniture d'encastrement et le four à micro-ondes doivent être installés uniquement au-dessus d'un four électrique, mural, simple, autonettoyant ou non.

OUVERTURE DE L'ARMOIRE OU DU MUR

Dimensions de l'ouverture

Hauteur (A)
Minimale	17 po (432 mm)
Maximale	17 14 po (438 mm)
Largeur (B)
Minimale	24 3/4 po (629 mm)
Maximale	25 po (635 mm)
Profondeur (C)
Minimale	20 po (508 mm)

Instructions d'installation

Vis A Vis A Vis A la ligne médiane

Illustration 4

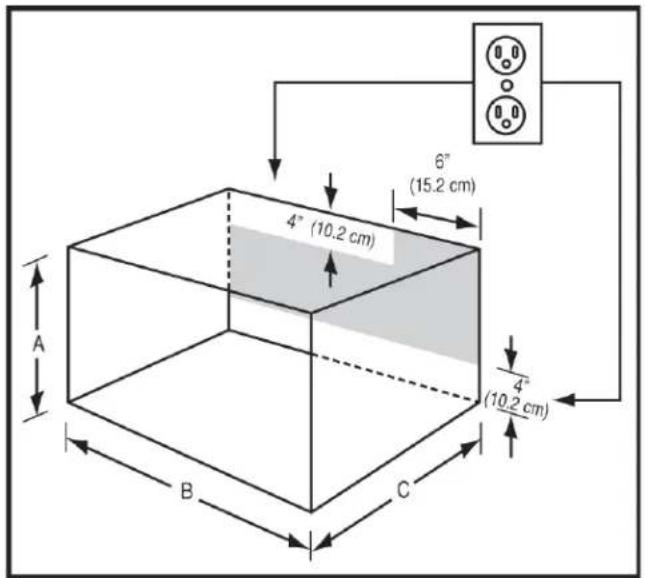

EMPLACEMENT DE LA PRISE DE COURANT

La prise de courant ne doit PAS être placée dans la zone ombrée, comme le montre l'illustration 3.

REMARQUE 1 :

Si la profondeur (C) de l'ouverture dépasse 53,3 cm (21 po), la prise de courant peut être placée à n'importe quel endroit sur le mur arrière.

REMARQUE 2 :

Le plancher de l'ouverture doit être construit dans un contreplaqué suffisamment solide pour supporter le poids du four et la surcharge au plancher (environ 45 kg [100 lb]). Le plancher doit être de niveau de manière à assurer le bon fonctionnement du four. Vérifier votre code du bâtiment local, car il pourrait exiger que des cloisons (latérales, supérieure et inférieure) soient construites dans la niche. La niche n'a pas besoin d'être cloisonnée pour que le four fonctionne correctement..

1. Dessiner une ligne centrale sur le plancher Placer le conduit d'évacuation dans l'ouverture. Lorsque le conduit d'évacuation est positionné correctement dans l'ouverture, les brides reposent fermement contre le bord inférieur de l'ouverture. Voir l'illustration 4.

2. Fixer le conduit d'évacuation à l'aide des deux vis A.

IMPORTANT : Serrer les vis dans le trou extérieur

IMPORTANT:

Avant d'installer le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

Instructions d'installation

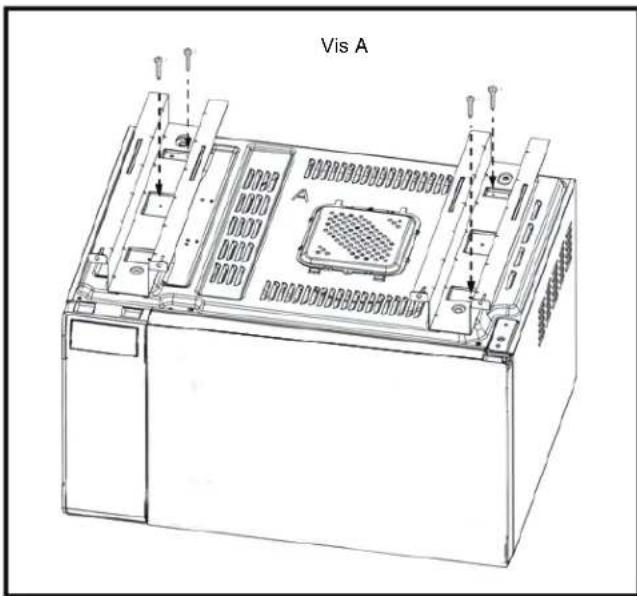

Bas De Montage Ferroviaire

1. Tourner le four " micro-ondes " l'envers alors tu vois le fond du four. Fixer le fond de Rail de Montage sur le four avec quatre vis A. Voir l'illustration 5 ci-dessous.

Vis A

Illustration 5

INSTALLATION FOUR

1. Placer le four à côté de l'ouverture pratiquée dans l'armoire ou le mur. Brancher le cordon d'alimentation dans la prise de courant.

IMPORTANT : Protégez l'armoire lorsqu'elle est placée sur un plan de travail.

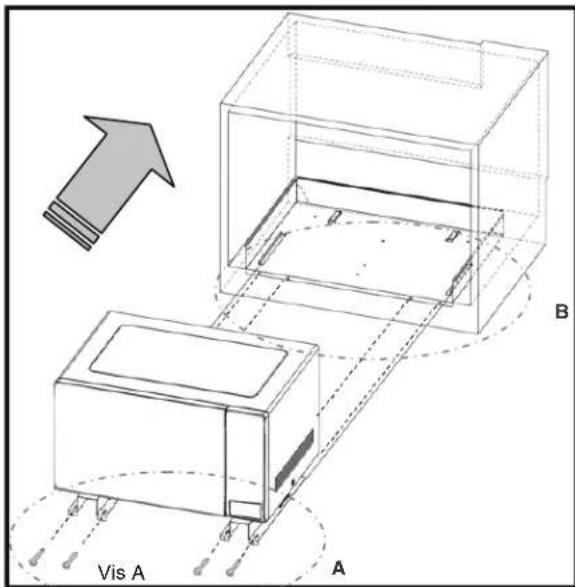

1. Guider avec soin le four assemblé dans l'ouverture pratiquée à cet effet. Glisser le four sur le conduit d'évacuation. Voir l'illustration 6.

2. Fixer la partie inférieure du CADRE avec les quatre VIS A qui restent.

B Vis A A

Illustration 6

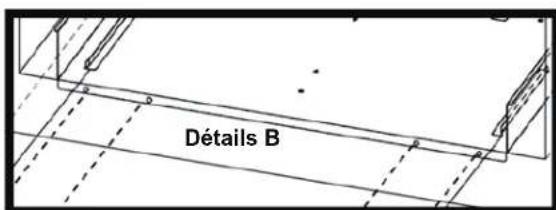

Détails B

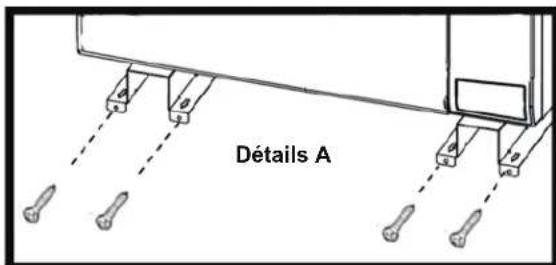

Détails A

Instructions d'installation

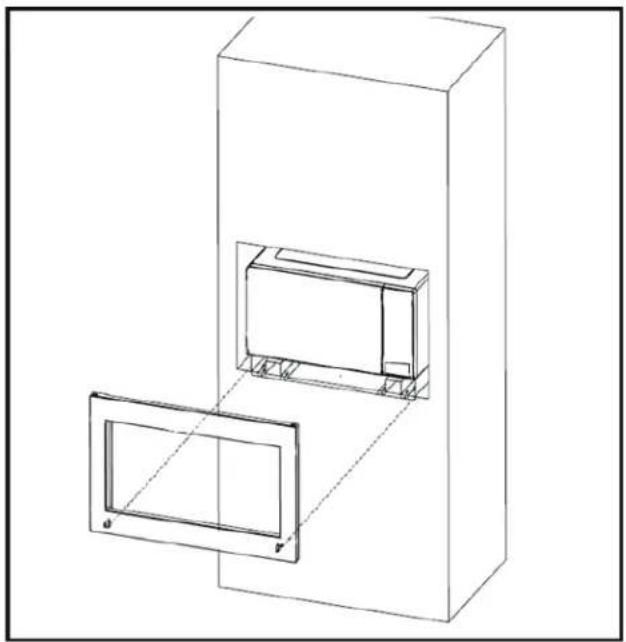

INSTALLATION DU CADRE

1. Positionner le CADRE de manière à ce qu'il soit d'équerre avec le four. Voir l'illustration 7.
2. Vérifiez qu'il est plat, puis fixer avec deux vis B. Fixer la partie inférieure de le CADRE avec les deux vis B qui restent. Voir l'illustration 8.
