Caractéristiques	Détails
Type de cuisinière	Électrique
Nombre de foyers	4 foyers
Type de four	Four à convection
Capacité du four	5,3 pieds cubes
Contrôle de la température	Thermostat électronique
Fonctionnalités de sécurité	Verrouillage du panneau de commande
Nettoyage du four	Nettoyage par autocuisson
Dimensions (L x P x H)	30 x 28 x 47 pouces
Poids	150 lbs
Garantie	1 an sur les pièces et la main-d'œuvre

FOIRE AUX QUESTIONS - FGES3065PB FRIGIDAIRE

Comment régler la température du four sur la FRIGIDAIRE FGES3065PB ?

Pour régler la température du four, tournez le bouton de sélection de température situé sur le panneau de contrôle jusqu'à ce que l'affichage indique la température souhaitée.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est bien branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte du four est bien fermée.

Comment nettoyer la surface de cuisson en verre ?

Utilisez un nettoyant doux pour vitres et un chiffon non abrasif pour nettoyer la surface. Évitez les tampons à récurer qui pourraient rayer le verre.

Comment activer la fonction de préchauffage ?

Pour activer le préchauffage, réglez la température du four et appuyez sur le bouton 'Préchauffage'. Attendez que l'indicateur de préchauffage s'éteigne.

Que faire si l'un des brûleurs ne s'allume pas ?

Vérifiez que le brûleur est correctement installé et que les évents de gaz ne sont pas obstrués. Si le brûleur continue de ne pas s'allumer, contactez un technicien.

Comment changer l'ampoule du four ?

Pour changer l'ampoule, débranchez la cuisinière, retirez le couvercle de l'ampoule en tournant dans le sens antihoraire, remplacez l'ampoule par une nouvelle et remettez le couvercle.

La cuisinière fait un bruit étrange, que dois-je faire ?

Un bruit provenant de la cuisinière peut indiquer un problème. Vérifiez les éléments chauffants et assurez-vous qu'ils sont bien installés. Si le bruit persiste, contactez le service clientèle.

Comment utiliser la minuterie sur la FRIGIDAIRE FGES3065PB ?

Pour utiliser la minuterie, appuyez sur le bouton 'Minuterie', réglez le temps souhaité à l'aide des boutons '+' et '-', puis appuyez à nouveau sur 'Minuterie' pour démarrer.

La cuisinière affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si nécessaire, débranchez la cuisinière pendant quelques minutes, puis rebranchez-la.

MODE D'EMPLOI FGES3065PB FRIGIDAIRE

N'entreposez pas ou n'utilisez pas d'essence ou d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil électroménager.

Canada

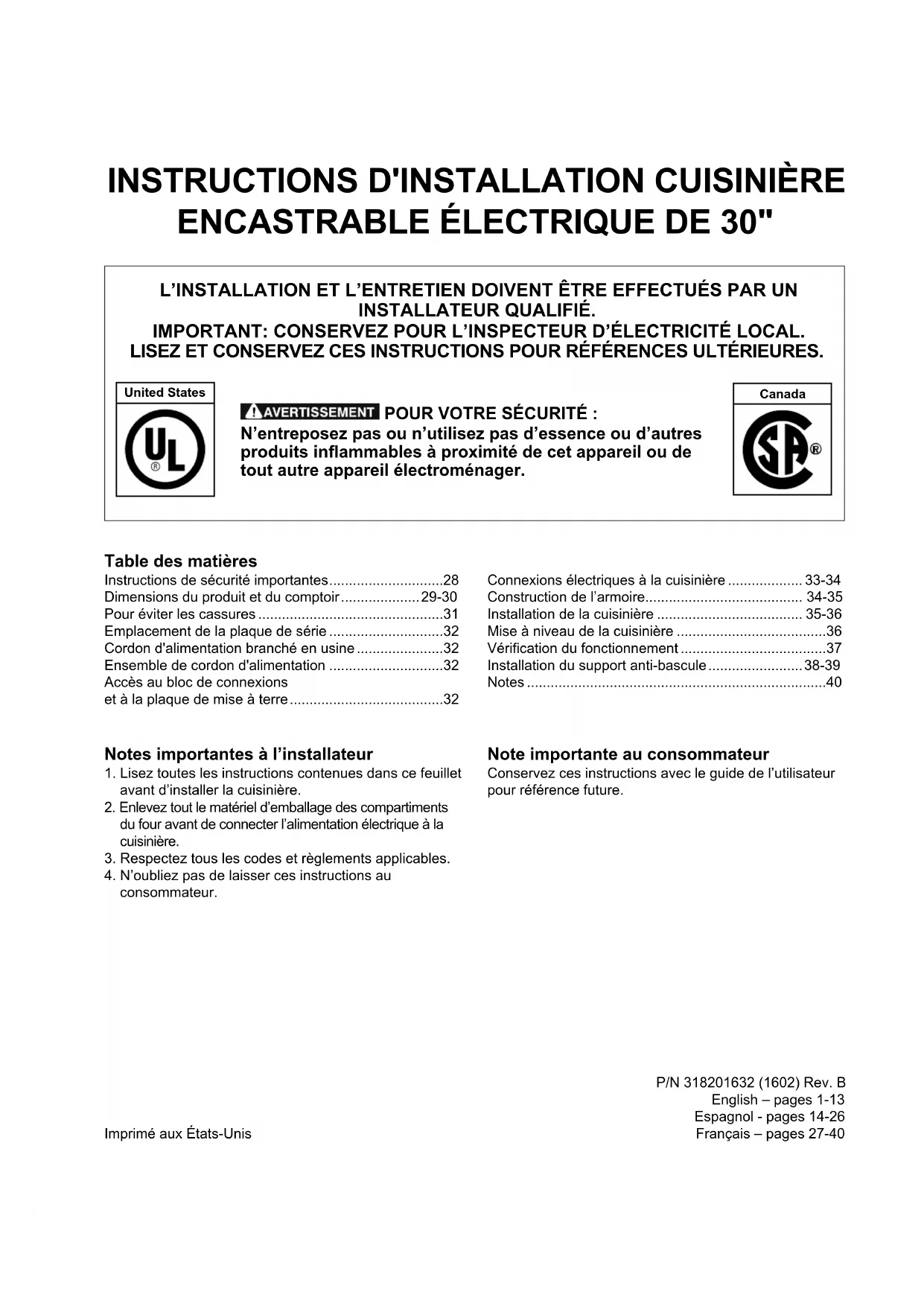

Table des matières

Instructions de sécurité importantes. 28

Dimensions du produit et du comptoir 29-30

Pour éviter les cassures 31

Emplacement de la plaque de série 32

Cordon d'alimentation branché en usine 32

Ensemble de cordon d'alimentation 32

Accès au bloc de connexions

et à la plaque de mise à terre 32

Connexions électriques à la cuisinière 33-34

Mise à niveau de la cuisinière 36

Vérification du fonctionnement 37

Notes importantes à l'installateur

1. Lisez toutes les instructions contenues dans ce feuillet avant d'installer la cuisinière.
2. Enlevez tout le matériel d'emballage des compartiments du four avant de connecter l'alimentation électrique à la cuisinière.
3. Respectez tous les codes et règlements applicables.
4. N'oubliez pas de laisser ces instructions au consommateur.

Note importante au consommateur

Conservez ces instructions avec le guide de l'utilisateur pour référence future.

Instructions de sécurité importantes

Ce guide contient des instructions et symboles de sécurité importants. Veuillez faire particulièrement attention à ces symboles et suivre les instructions données.

AVERTISSEMENT Ce symbole vous prévient des situations qui risquent d'entraîner de graves blessures, la mort ou des dommages matériels. ATTENTION Ce symbole vous prévient des situations pouvant entraîner des blessures ou dommages matériels.

ATENTION Des températures trop basses peuvent endommager le contrôlelectronique de l'appareil. Au cours de la première utilisation ou lorsque l'appareil n'a pas eteutilised pendant un certain temps, assurez-vous qu'il a eteexposedeas temperatures au dessus de 32°F (0^) pendant uneDurée superieurea 3heures avant de lemettre en marche.

Assurez-vous que votre cuisinière est correctement installée et mise à la terre par un installateur ou un technicien d'entretien qualifié. - Le circuit électrique de cette cuisinière doit être mis à la terre conformément aux règlements locaux, ou en l'absence de règlements, au code national de l'électricité ANSI/NFPA no. 70- dernière édition aux États-Unis ou à la norme canadienne d'électricité, ACNOR C22.1, partie 1, au Canada. - L'installation d'appareils conçus pour les maisons (mobiles) doit se conformer aux normes de la Manufactured Home Construction and Safety Standard, titre 24CFR, partie 3280 (antérieurement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD (partie 280)) ou en l'absence de normes, aux normes de la Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups), ANSI Z225.1/NFPA 501A-dernière édition, ou aux codes locaux. Lorsque l'installation se fait au Canada, elle doit se conformer à la norme CAN/CSA-Z240 MH. Assurez-vous que la tapisserie à proximité du four peut résister à la chaleur générée par la cuisinière. - Avant d'installer la cuisinière à un endroit recouvert de linoléum ou de tout autre couvre-plancher synthétique, assurez-vous que celui-ci peut résister à un minimum de F (32,2^) de chaleur au-dessus de la température de la pièce sans se rétrécir, se déformer ou se décolorer. N'installez pas la cuisinière sur un tapis, à moins de placer un tampon isolant ou une feuille de contreplaqué d'une épaisseur de 1/4 (0,64 cm) entre la cuisinière et le tapis.

AVERTISSEMENT Ne laissez jamais les enfants seuls ou sans surveillance près d'un appareil en fonction. Au fur et à mesure qu'ils grandissent, apprenez-leur à utiliser les appareils électroménagers de façon sécuritaire et appropriée. Ne laissez jamais la porte du four ouverte lorsque la cuisinière est sans surveillance.

! AVENTISSEMENT Le fait de monter sur les portes ou les tiroirs de cette cuisinière, de s'y appuyer ou de s'y asseoir peut occasionally des blessures graves, tout en endommageant l'appareil.

• N'entreposez pas d'objets susceptibles d'intéresser les enfants dans les armoires situées au-dessus de la cuisinière. Ces derniers risquent

de se brûler sérieusement s'ils essayent de grimper sur l'appareil pour atteindre les objets.

• Pour éliminer les risques de brûlures ou de feu en allongeant le bras au-dessus des surfaces de cuisson chaudes, évitez d’installer des armoires au-dessus de la plaque de cuisson. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d’un minimum de 5" (12,7 cm) la base de l'armoire.
• N'utilisez pas le four à des fins de rangement. Ceci génère une situation eventuellement dangereuse.
• N'utilisez jamais votre cuisinière pour réchauffer ou chauffer la pièce. L'utilisation prolongée de la cuisinière sans une ventilation adaptée peut s'avérer dangereuse.
• Ne gardez pas de produits combustibles, d'essence et d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil. Il pourrait en résulter des explosions ou un incendie.
• Replacez toutes les commandes à la position arrêt "off" après l'utilisation d'une fonction programmable chronométrage.

1 Avertissement risque de basculement

• Un enfant ou un adulte peut faire basculer la cuisine et en décembre.
• Vérifiez que le dispositif anti-renversement a été fixé au plancher ou au mur tel qu'indiqué dans les instructions d'installation.

Assurez-vous d'enclencher le dispositif anti-renversement lorsque la cuisine est déplacée sur le plancher ou contre le mur. - Ne faites pas fonctionner la cuisinière si le dispositif anti-renversement n'est pas en place et enclenché. - Le non-respect de ces instructions peut causer des blessures fatales ou de graves brûlures aux enfants et aux femmes.

Pour vérifier si le support anti-renversement est correctement installé, attrapez le bordarriere de la cuisinière à deux mains. Essayez doucement de faire basculer la cuisinière vers l'avant. Lorsque le support est correctement installé, la cuisinière ne doit pas basculer vers l'avant.

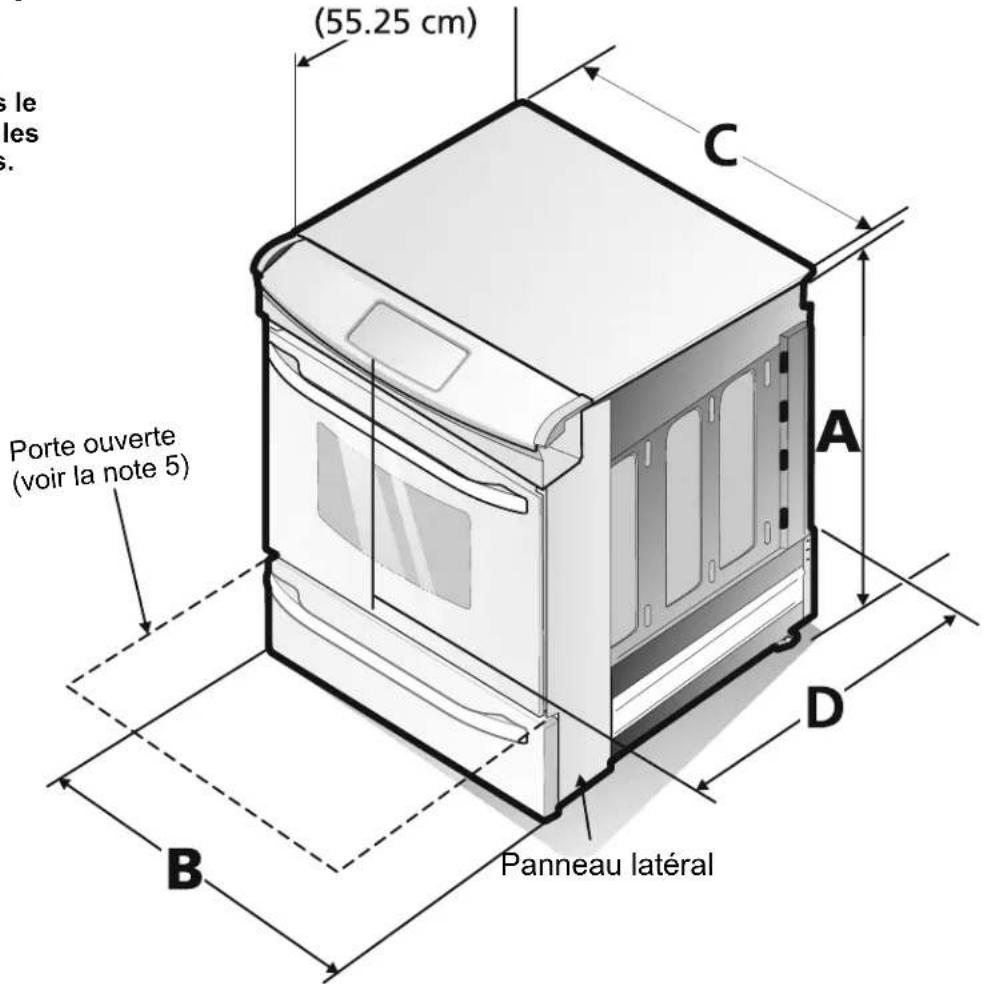

Dimensions du produit

AVERTISSEMENT Ne pas insérer l'unité dans le comptoir sans avoir lu les deux prochaines pages.

A. HAUTEUR(Sous la table de cuisson)	B. LARGEUR	C. LARGEUR DE LA TABLE DE CUISSON	D. PROFONDEUR TOTALE À L'AVANT DE LA CUISINIÈRE
35 3/4" (90,8 cm)36 5/8" (93 cm)	30" (76,2 cm)	31 1/2" (80 cm) 28 5/16"	(71,9 cm)

Ne coincez pas le cordon d'alimentation entre le mur et l'appareil. Ne scellez pas l'appareil aux armoires latérales. Dégagement minimum de 24" (61 cm) entre la plaque de cuisson et le bas de l'armoire du haut lorsque le dessous de l'armoire en bois ou en métal est protégé par un celluler retardateur de flammes d'un minimum de 14 (0,64 cm) recouvert d'une feuille de métal MSG No. 28, d'acier inoxydable d'un minimum de 0,015" (0,4 mm), d'aluminium de 0,024" (0,6 mm) ou de cuivre de 0,020" (0,5 mm).

Dégagement minimum de 30" (76,2 cm) lorsque l'armoire n'est pas protégée.

4 Notez que pour les ouvertures de moins de 22 7/8" (58,1 cm) de profondeur, l'appareil dépassera légèrement vers l'avant du comptoir. 5 Allouez au moins 19 1/4" (48,9 cm) d'espace pour permettre l'ouverture de la porte du four.

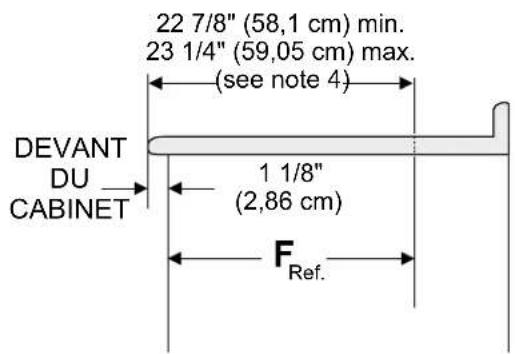

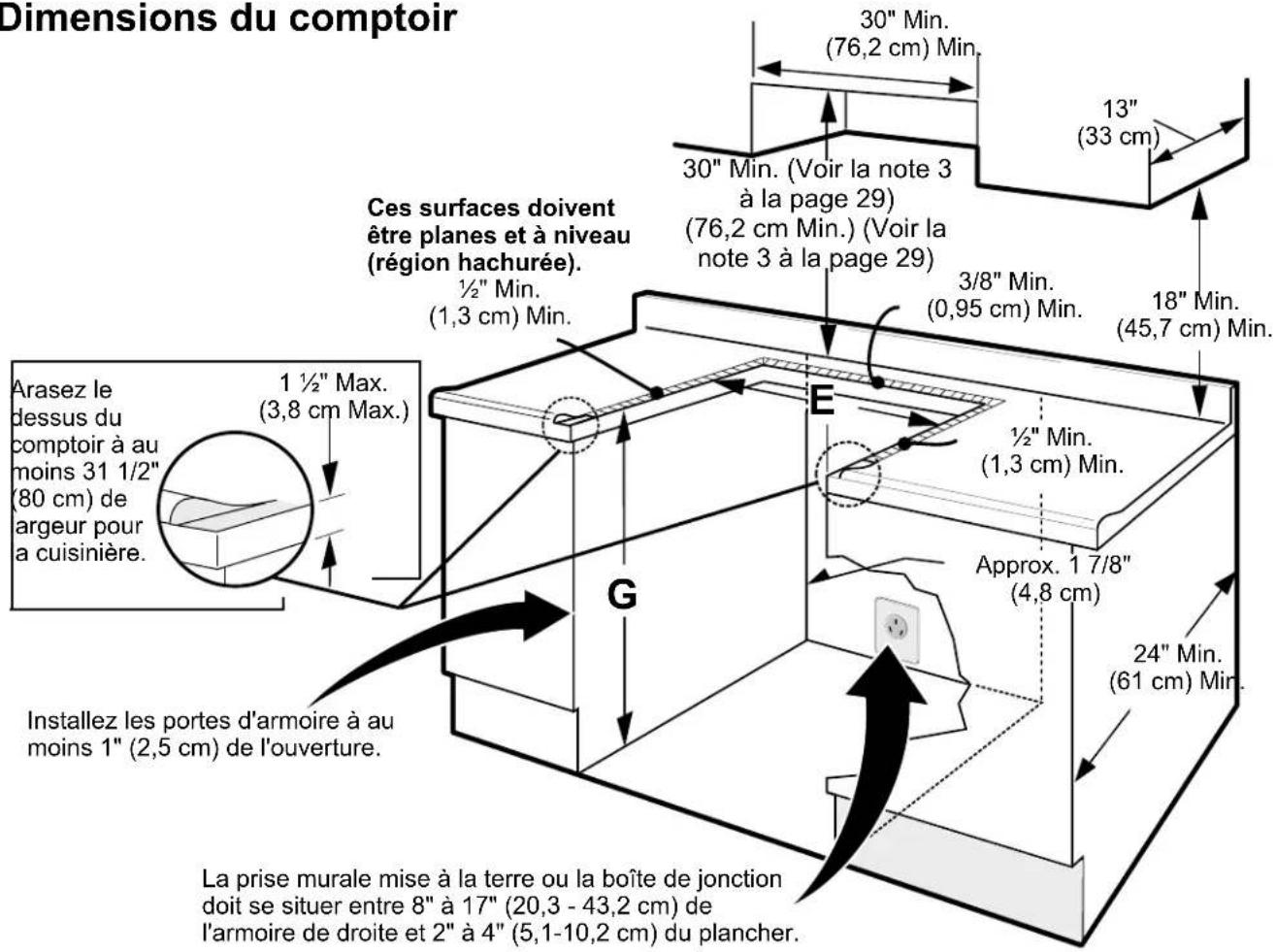

Dimensions du comptoir

E. LARGEUR DE DÉCOUPAGE (comptoir et armoire)	F. PROFONDEUR DE DÉCOUPAGE	G. HAUTEUR DU DESSUS DE COMPTOIR
30±1/16" (76,2±0,16 cm)	21 3/4" (55,2 cm) Min. 22 1/8" (56,2 cm) Max 24" (61 cm) si un dosseret est installé	35 7/8" (91,1 cm) Min. 36 5/8" (93 cm) Max.

IMPORTANT: Pour une largeur de découpage (dimension E) plus grande que 30 1/16" (76,4 cm) et pour éviter un bris de la table de cuisson, au moment d'insérer l'appareil dans le comptoir assurez-vous qu'il est bien centré dans l'ouverture. Levez les pattes de nivellement et les roulettes de nivellement au maximum (page 31), insérez l'appareil dans le comptoir et ensuite nivellez-le. Assurez-vous que l'appareil est bien supporté par les pattes et les roulettes de nivellement et non par la table de cuisson.

IMPORTANT: La largeur du comptoir et de l'armoire doit être égale à la largeur de découvert.

Pour éviter les cassures: NE PAS manipuler l'appareil par la table de cuisson vitrifiée.

Le comptoir alentour de l'ouverture de découverte doit être plat et à niveau (voir hachures sur illustration 1). Avant d'installer l'appareil, mesurer les hauteurs des deux (2) côtés du comptoir (H1-4), avant et arrière (voir illustration 1) du plancher jusqu'au-dessus du comptoir.

Illustration 1

3 Mettre l'appareil à niveau en utilisant les pattes de nivellement et le dispositif de nivellement (si présent) pour que la hauteur entre le plancher et le renfort de métal en dessous de la table de cuisson soit plus grande de 1/16" (0,16 cm) que la plus grande mesure H1-4 (voir illustration 2). Glisser l'appareil dans le comptoir. Assurez-vous que le centre de l'appareil soit aligné avec le centre de l'ouverture du comptoir. Enlever les protecteurs de plastique sur chaque côté de la table de cuisson (si inclus avec l'appareil). Le renfort de métal en dessous de chaque côté de la table de cuisson doit reposer sur le comptoir pour que l'appareil soit bien supporté. La table de cuisson ne doit pas toucher directement le comptoir (voir illustration 2), sinon cela pourrait provoquer un bris de la table qui annulera la garantie. Niveler l'appareil si nécessaire.

1. Emplacement de la plaque signaletique

Vous trouverez les numéros de modèle et de série de votre appareil sur la plaque signalétique. Cette dernière est située à l'endroit montré ici.

Veuillez prendre en note ces numéros pour référence future.

2. Modèles avec cordon d'alimentation branché en usine (canada seulement)

Les cuisinières canadiennes sont munies d'un cordon d'alimentation branché en usine (voir Figure 1). Il doit être connecté à une prise d'alimentation de 120/240 volt, mise à la terre, ou à une prise de courant pour cuisinières de 120/208 volt. Si aucune prise d'alimentation n'est disponible, demandez à un électricien compétent d'en installer une.

Modèles canadiens Figure 1

3. Ensemble de cordon d'alimentation (états-unis)

Il incombe à l'utilisateur de faire raccorder le cordon d'alimentation au bloc de connexion situé derrière le couvercle du panneau arrière.

Il est possible de connecter l'appareil soit au moyen d'un câblage "permanent dur" (câble flexible en cuivre blindé ou muni d'une gaine protectrice non métallique) soit au moyen d'un ensemble de cordon d'alimentation.

NOTE: L'appareil sort de l'usine avec un trou de 1 1/8" (2,9 cm) de diamètre tel que montré à la figure 3. Si un trou plus grand est requis, repoussez la pastille.

1 Avertissement

Dans les maisons mobiles (États-Unis), les nouvelles installations ou les véhicules récréatifs, utilisez seulement un cordon d'alimentation conçu pour une cuisinière à 125/250 volts de 50 ampères recommandé

(40A minimum). Le cordon doit soit avoir 3 (lorsque le code local permet la mise à terre par le neutre) ou 4 conducteurs. Les bornes aux extrémités des câbles doivent composer soit une boucle fermée, soit des cosses à fourches ouvertes et aux extrémités renversées. Le cordon doit être muni d'un réducteur de tension.

MISE EN GARDE Ne desserrez pas les écrous des fils installés en usine. Une panne, un bris ou des conditions dangereuses pourrait s'en suivre.

Risque de choc électrique

• La mise à la terre de cet appareil est obligatoire.
• Ne branchez pas l'appareil au circuit électrique avant qu'il soit mis à la terre correctement, en permanence.
• Interrompez le courant dans la boîte de jonction avant d'effectuer la connexion électrique.
• Cet appareil doit être branché à un système de câblage métallique, mis à la terre en permanence, ou un connecteur mis à la terre doit être branché à la borne de mise à la terre ou directement sur l'appareil.

Si vous ne suivez pas les instructions précitées, il peut en résulter un incendie, des blessures ou un choc électrique.

4. Accès au bloc de connexions et à la plaque de mise à terre.

Enlevez le couvercle arrière pour accéder aux bornes du bloc de connexion de la cuisine Figure 2

AVERTISSEMENT Cet électroménager est manufactured avec une mise à la terre au chassis à l'aide d'une plaque de mise à terre posée entre le terminal neutre et le chassis. Si l'appareil est utilisé, aux États-Unis, dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif où les codes locaux n'autorisent pas la connexion du conducteur de mise à la terre du chassis au neutre ou au Canada; retirez la plaque de mise à terre du chassis et coupez l'autre bout, près du terminal neutre. Branchez ensuite l'appareil de manière usuelle.

Pour une connexion à un câble d'alimentation à trois conducteurs (états-unis seulement)

Si les codes locaux permettent la connexion du conducteur de mise à la terre du châssis au fil neutre du cordon d'alimentation en cuivre (voir fig. 3).

1. Enlevez la vis qui retient le couvercle arrière de fils, pour atteindre les bornes du bloc de connexion de la cuisinière (voir fig. 2).
2. Utilisez les écrous fournis dans l'enveloppe littérature pour raccorder le neutre du cordon d'alimentation cuivre à la borne argentée située au centre du bloc de connexion, et raccordez les autres fils aux bornes extérieures. Assortissez les fils et les bornes conformément aux couleurs (branchez le fil rouge à la borne de droite, et le fil noir à la borne de gauche) (voir fig. 3).
3. Remplacez le couvercle arrière et fixez-le à l'aide de la vis enlevée à l'étape 1.

Figure 3

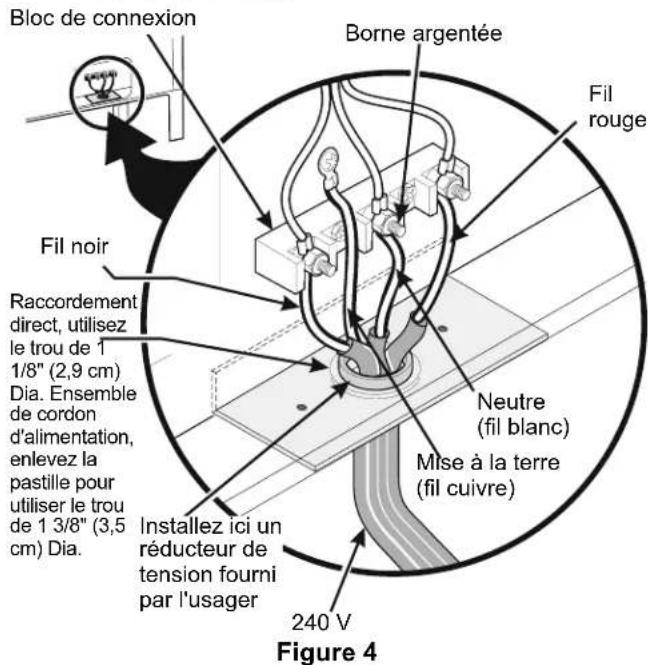

Pour une connexion à un câble d'alimentation à quatre conducteurs (maisons mobiles) (états-unis)

Si les codes locaux NE permettent PAS la connexion du conducteur de mise à la terre du châssis au fil neutre du cordon d'alimentation en cuivre (voir fig. 4).

1. Enlevez la vis qui retient le couvercle arrière de fils, pour atteindre les bornes du bloc de connexion de la cuisinière (voir fig. 2).
2. Enlevez la plaque de mise à la terre. Retirez la vis

qui retient la plaque de mise à la terre de l'appareil. Coupez-la près du bloc de connexion, ou pliez-la d'un côté à l'autre afin de la briser et qu'elle s'enlève du bloc de connexion. NE dévissez PAS la vis qui attache le bloc de connexion à l'appareil.

1. Branchez le fil de mise à la terre (vert) du cordon d'alimentation cuivré, au châssis de l'appareil avec la vis de mise à la terre, à l'aide du trou dans le châssis à l'endroit où la bande de mise à la terre a été enlevée (voir Fig. 4).
2. Utilisez les écrous fournis dans l'enveloppe littérature pour raccorder le neutre (blanc) du cordon d'alimentation cuivre, à la borne argentée située au centre du bloc de connexion, et raccordez les autres fils aux bornes extérieures. Assortissez les fils et les bornes conformément aux couleurs (branchez le fil rouge à la borne de droite, et le fil noir à la borne de gauche).
3. Replacez le couvercle arrière et fixez-le à l'aide de la vis enlevée à l'étape 1.

Connexions électriques au système électrique de la résidence

AVERTISSEMENT Interrompez le courant dans la boîte de jonction avant d'effectuer la connexion électrique.

L'appareil doit être raccordé directement au disjoncteur ou au compartiment de fusibles au moyen d'un câble flexible en cuivre, blindé ou muni d'une gaine protectrice non métallique (avec fil de mise à la terre). Un des connecteurs homologués UL doit être fixé à chaque extrémité du câble d'alimentation (à l'appareil et à la boîte de jonction). Les sections des fils (fil en cuivre seulement) et des raccordements doivent se conformer à la capacité de l'appareil.

Si les codes locaux permettent le raccordement

Instructions d'installation pour la cuisinière 30" encastrable

du conducteur de mise à la terre du châssis au fil neutre (blanc) de la boîte de jonction (voir figure 5):

1. Débranchez l'alimentation.
2. NE PAS retirer la plaque de mise à la terre lors d'un branchement à une boîte de jonction à 3 fils.
3. Dans la boîte de jonction:

a) Reliez ensemble le fil blanc, le fil vert (dénudé) de l'appareil et le fil neutre (blanc) du câble d'alimentation. b) Reliez ensemble les deux fils noirs. c) Reliez ensemble les deux fils rouges.

Aux endroits où les codes locaux l'interdisent, ou si vous raccordez à un système électrique à quatre conducteurs, ne raccordez pas le conducteur de mise à la terre du châssis au fil neutre (blanc) de la boîte de jonction (voir figure 6):

1. Débranche l'alimentation électrique.
2. Enlevez la plaque de mise à la terre de la borne centrale du bloc de connexion et du châssis de l'appareil. Conservez la vis de mise à la terre.
3. Dans la boîte de jonction:

a) Reliez le fil blanc du câble de l'appareil au fil neutre (blanc) du câble d'alimentation. b) Reliez les deux fils noirs ensemble. c) Reliez les deux fils rouges ensemble. d) Reliez le fil de cuivre ou dénudé du câble de l'appareil au fil de cuivre ou dénudé du câble d'alimentation.

Figure 5

BOITE DE JONCTION A 3 FILS - MISE A LA TERRE Figure 6 BOITE DE JONCTION A 4 FILS - MISE A LA TERRE

6.1 POMISE En GAREE isques

de brûlures ou de feu, en étendant le bras au-dessus des surfaces de cuisson chaudes, évitez d'installer des armoires au-dessus de ces dernières. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d'un minimum de 5" (12,7 cm) la base de l'armoire.

6.2 Préparation du dessus de comptoir

• Les côtés de la table de cuisson de la cuisinière s'ajustent au-dessus du rebord du découpage du dessus de comptoir.
• Si vous avez un dessus de comptoir au fini carré (plat), il n'est pas nécessaire de préparer le dessus du comptoir.

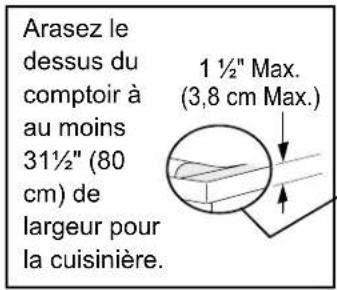

• Les dessus de comptoir au rebord avant moulé doivent être aplanis de 34 (1,9 cm) à chaque coin avant de l'ouverture (Figure 7).
• Il est possible qu’il soit nécessaire d’araser de 34 (1,9 cm) les dessus de comptoir en mosaïque à chaque coin avant et/ou d’aplanir le rebord arrondi (Figure 7).

Figure 7

• Si la largeur de l'ouverture du dessus de comptoir est supérieure à la largeur minimale requise, ajustez en conséquence la dimension 34 (1,9 cm).
• Le dessus de comptoir doit être à niveau. Placez un niveau sur le dessus de comptoir, d'abord de chaque côté, et ensuite du devant à l'arrière. Si le dessus de comptoir n'est pas horizontal, la cuisinière ne le sera pas non plus. Le four doit être à l'horizontal pour obtenir des résultats de cuisson satisfaisants. Les côtés de la table de cuisson de la cuisinière s'ajustent au-dessus de l'angle du découpage du dessus de comptoir sans le toucher.

7.1 Modèles possédant un dispositif de nivéllement

AVERTISSEMENT Pour réduire le risque de basculement de la cuisinière, protégez-la en installant les vis et le support anti-bascule fournis avec la cuisinière. Ils sont situés dans un sac de plastique dans le four. Si vous n'installez pas ce support anti-bascule, la cuisinière risque de basculer si un poids excessif est placé sur une porte ouverte ou si un enfant y grimpe. Les renversements de liquides chauds ou de la cuisinière peuvent provoquer de sérieuses blessures.

Suivez les instructions ci-dessous pour installer le support anti-bascule.

Si vous déplacez la cuisinière pour l'installer à un autre endroit, vous devez également déplacer le support anti-bascule pour les installer avec la cuisinière.

Outils requis :

Tourne écrou de 5/16" (0,79 cm) ou tournevis à tête carrée

Clé à molette

Perceuse électrique

Foret de 3/16" (0,5 cm) de diamètre

Foret de maçonnerie de 3/16" (0,5 cm) de diamètre (si l'installation se fait dans du béton)

Le support anti-basculant se fixe au plancher, à l'arrière au centre de la cuisinière, pour retenir la patte arrière centrale. En le fixant au plancher, assurez-vous que les vis ne pénètrent pas dans la plomberie ou le câblage électrique. Les vis fournies fonctionneront aussi bien dans du bois que dans du béton.

Figure 8

1. Dessinez une ligne au sol (à l'avant de l'ouverture) en ligne avec le devant des armoires (et non en ligne avec le retard d'armoire).
2. Dépliez le gabarit de papier et placez-le à plat sur le plancher, l'avant et les extrémités des côtés exactement sur la ligne préalablement tracée (utilisez le diagramme ci-dessous pour localiser le support anti-bascule si le gabarit de papier n'est pas disponible (Figure 8)).
3. Tracez sur le plancher l'emplacement des 4 trous de montage indiqués sur le gabarit. Pour faciliter l'installation, des trous pilotes d'un 12 (1,3 cm) de profondeur et 3/16 (0,5 cm) de diamètre peuvent être percés dans le plancher.
4. Enlevez le gabarit et placez le support anti-bascule sur le plancher. Alignez les trous dans le support anti-bascule avec les trous tracés sur le plancher et fixez avec les 4 vis fournies. Le support anti-bascule doit être fixé sur un plancher solide (Figure 9). Si vous les fixez à un plancher en béton, percez d'abord des trous pilotes de 3 / 16" (0,5cm) de diamètre à l'aide d'un foret à maçonnerie.
5. Assurez-vous que les vis de nivellement ainsi que les dispositifs de nivellement sont à la position la plus haute.
6. Replacez la cuisinière en la faisant glisser, en vous assurant que la patte centrale est bien agrippée au support anti-bascule (Figure 9). Abaissez l'appareil en ajustant les vis et les/dispositifs de nivellement jusqu'à ce que le dessous de la surface vitrifiée touche à peine le dessus du comptoir. Référez-vous à la section Mise à niveau de la cuisinière.
7. Avant l'installation, vérifiez que la cuisine est bien agrippée au support anti-basculé en agrippant le dessus de l'extrémité arrière de la cuisine et essayant soigneusement de l'incliner vers l'avant pour vous assurer que la cuisine est correctement ancrée.

Figure 9

Nivellement

! AVENTISSEMENT La cusinière doit être fixée au plancher pour éviter qu'elle ne bascule, en installant un support anti-bascule à l'aide des vis fournies avec la cusinière. Si le support anti-bascule n'est pas installé, la cusinière peut basculer lorsqu'un poids excessif est exercé sur la porte ouverte ou qu'un enfant monte dessus. Des blessures graves peuvent s'ensuivre provenant de la cusinière elle même ou du renversement de liquides chauds.

Si la cuisinière doit être déplacée, le support antibascule doit être également déplacé.

Les directives fournies sont prévues pour la fixation dans un plancher de bois ou de béton. Lors de la fixation, assurez-vous que les vis ne pénètrent pas dans les accessoires de plomberie ou le câblage électrique.

A. positionnez le support à l'aide du gabarit. -

Positionnez le gabarit symétriquement au centre de l'emplacement final de la cuisinière. Marquez au sol la position des vis du support tel que montré sur ce gabarit (le support peut être installé à droite ou à gauche).

Figure 10

B. percez des avant-trous et fixez le support -

Repérez le centre des trous indiqués et percez des avant-trous de 1/8". Si le support doit être fixé au mur, percez un avant-trou dans un angle de. Si le support doit être fixé sur un plancher en béton ou en céramique, percez un avant-trou de 5/32" x 1-3/4" de profondeur. Les vis fournies peuvent être utilisées dans le bois comme dans le béton. Utilisez un tourne-écrou de 5/16" pour fixer le support.

FIXER LE SUPPORT (MONTAGE AU MUR OU AU PLANCHER) Figure 11

C. mise à niveau et positionnement de la cuisinière.

Glissez la cuisinière à son emplacement final. Insérez la patte de nivellement de la cuisinière dans le support. Assurez-vous que la patte de la cuisinière est bien insérée dans le support en vérifiant visuellement. Placez un niveau à bulle sur l'une des grilles de l'appareil pour vérifier s'il est de niveau. S'il est nécessaire, ajustez les pattes de nivellement jusqu'à ce que l'appareil soit de niveau.

Figure 12

Figure 13

Figure 14

Note importante:

L'enlèvement de la porte du four n'est pas requis pour l'installation de l'appareil, mais la facilite grandement. Référez-vous au manuel d'utilisation pour connaître les étapes.

8.1 La table de cuisson chevauche chaque côté du dessus du comptoir et la cuisinière est assise sur le plancher. La largeur de la table de cuisson est de 3112 (80 cm). 8.2 Les armoires sous le comptoir doivent être distancées de 30^ (76,2 cm). Assurez-vous qu'elles sont d'aplomb et de niveau avant d'y installer la cuisinière. Arrasez le rebord bombé à l'extérieur avant du comptoir pour obtenir un ajustement serré entre les bords extérieurs de la table de cuisson de 3112'' (80 cm) et le comptoir. 8.3 Distancez les portes des armoires de 32" (81,3 cm) minimum afin qu'elles n'interférent pas avec l'ouverture de la porte du four. 8.4 Découpez le comptoir tel que montré à la page 30.

Modèles possédant un dispositif de nivellement:

8.5 Lorsque vous déballez l'appareil, les dispositifs de nivellement situés à l'arrière de l'appareil sont à la position la plus haute. Assurez-vous que les pattes de nivellement à l'avant sont aussi plus hautes que le comptoir. culule maintenenant avant de placer l'appareil à sa position finale. Suivez les instructions à la page 38 ou sur le gabarit fourni avec le support anti-basculde l'appareil. 8.7 Afin d'obtenir une installation optimale, les 3 côtés du comptoir recevant l'appareil doivent être plats et à niveau. Tous les ajustements déquats afin que le comptoir soit plat doivent être faits sinon des espaces entre l'appareil et le comptoir peuvent se produire. 8.8 AMISE EN GARDE Pour éviter d'endommager l'appareil, ne pas le saisir ou le manipuler par la vitre de la surface de cuisson. Manipulez-le avec soin. 8.9 Centrez l'appareil devant l'ouverture du comptoir. Assurez-vous que la surface de cuisson vitrifiée allant par-dessus le comptoir est bien plus haute que le comptoir. Si tel n'est pas le cas, levez l'appareil en baissant les pattes de nivellement. 8.11 Glissez l'appareil dans l'ouverture du comptoir et centrez-le avant de le mettre à niveau. 8.12 Nivelez la cuisinière (voir la section 9). Le plancher qui supporte la cuisinière doit être de niveau.

8.13 Ajustez les dispositifs de nivellement et les vis de nivellement avant pour que le dessous de la table de cuisson repose au-dessus du comptoir. Doucement ajustez les dispositifs de nivellement arrêté afin que la surface vitrifiée touche à peine le comptoir. La surface vitrifiée ne doit pas supporter l'appareil. Finalement, ajustez doucement les vis de nivellement avant jusqu'à ce que la surface vitrifiée touche à peine le comptoir.

Modèle des vis de nivellement:

Assurez-vous que les quatre pattes de nivellement (arrière et avant) soient installées plus haute que la hauteur du comptoir.

cule maintenant avant de placer l'appareil à sa position finale. Suivez les instructions à la page 39 ou sur le gabarit fourni avec le support anti-bascul de l'appareil.

8.7 Afin d'obtenir une installation optimale, les 3 côtes du comptoir recevant l'appareil doivent être plat et à niveau. Tous les ajustements adéquats afin que le comptoir soit plat doivent être faits, sinon des espaces entre l'appareil et le comptoir peuvent se produire.

L'appareil, ne pas le saisir ou le manipuler par la vitre de la surface de cuisson. Manipulez-le avec soin.

8.9 Centrez l'appareil devant le centre de l'ouverture du comptoir. 8.10 Assurez-vous que la surface de cuisson vitrifiée allant par dessus le comptoir est bien plus haute que le comptoir. Si tel n'est pas le cas, levez l'appareil en baissant les pattes de nivellement. 8.11 Nivelez la cuisinière (voir la section 9). Le plancher qui supporte la cuisinière doit être de niveau. 8.12 Finalement, glissez l'appareil dans l'ouverture du comptoir.

Installation avec un dosseret

La profondeur du découpage de (21%) (55,2 cm) Min., 22 1/8" (56,2 cm) Max.) doit être augmentée à 24" (61 cm) lorsqu'un dosseret est installé sur l'appareil.

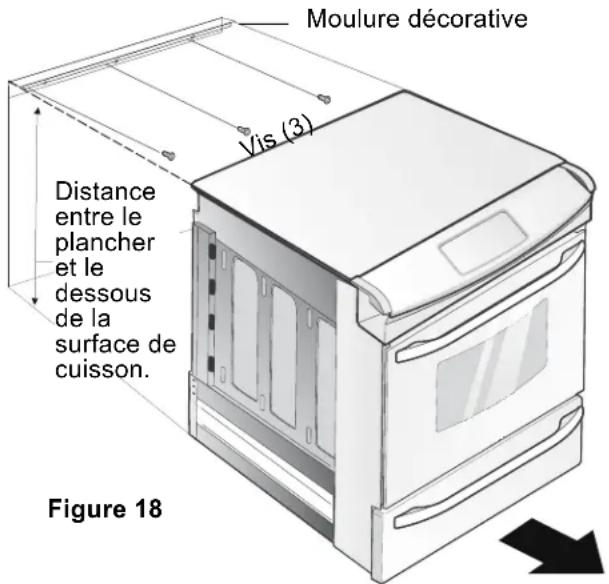

Installation d'une moulure arrêt

Vous pouvez commander un nécessaire pour moulure arrêté dans un centre de service.

Installation de panneaux latéraux

Vous pouvez commander un nécessaire pour panneaux latéraux dans un centre de service. Distancez les portes des armoires de 32" (81,3 cm) minimum afin qu’elles n’interfèrent pas avec l’ouverture de la porte du four.

Mettez à niveau l'appareil après l'avoir inséré dans le comptoir

1. Ouvrez le tiroir de la cuisinière. Des vis de nivellement contrôlent la hauteur des dispositifs de nivellement arrière.
2. Ajustez les pieds de l'appareil, comme décrit plus loin, jusqu'à ce que le dessous de la surface de cuisson s'appuie délicatement sur le dessus du comptoir et soit à niveau (Figure 16). a. Pour ajuster les vis de nivellement avant, utilisez une clé à molette, localisez la vis et tournez-la dans le sens anti-horaire pour baisser ou dans le sens horaire pour lever l'appareil. b. Pour ajuster les dispositifs de nivellement arrière, utilisez un tourne-écrou ou un rochet et tournez l'écrou de nivellement dans le sens anti-horaire pour baisser et dans le sens horaire pour lever l'appareil.
3. Vérifiez si l'appareil est à niveau en installant une grille au centre du four et en plaçant un niveau à bulle sur cette dernière (Figure 17).
4. Prenez 2 lectures en plaçant le niveau en diagonale dans une direction, puis dans l’autre direction. Si nécessaire, ajustez les 2 vis et les dispositifs de nivellement.
5. S'il est impossible de mettre à niveau l'appareil, contactez un menuisier pour corriger les defaults dans le plancher.

Figure 16

9.2 Modèles possédant des vis de nivellement

Mettez la cuisinière de niveau et ajustez la hauteur de la table de cuisson avant de l'installer dans le découpage du comptoir.

1. Installez une grille au centre du four.
2. Déposez un niveau à bulle sur la grille (figure 17). Prenez 2 lectures en plaçant le niveau en diagonale dans une direction, puis dans l'autre direction. Si nécessaire, ajustez les vis de nivellement ou le dispositif de nivellement (figure 13).
3. Glissez délicatement la cuisinière, en faisant attention de ne pas abimer le dessus du comptoir, dans le découvert de comptoir et vérifiez si elle est encore de niveau.

Figure 17

10. Installation de la moulure décorative arrêté (si nécessaire)

1. Débranche la cuisinière avant de procéder.
2. Assurez-vous qu'elle est de niveau.
3. Retirez l'appareil de son emplacement.
4. Déterminez la hauteur à laquelle la moulure doit être installée en mesurant du plancher au-dessous de la table de cuisson.
5. Reportez cette mesure sur le mur où l'appareil est placé.
6. Tracez une ligne de niveau.
7. Placez la moulure sur le mur en prenant soin de localiser le haut de la moulure en bas de la ligne tracée précédemment.
8. Fixez la moulure au mur à l'aide des vis fournies.
9. Branchez et replacez la cuisinière (le dessous de la table de cuisson doit arriver au-dessus de la moulure).

11. Vérification du fonctionnement

Référez-vous au Manuel d'utilisation et d'entretien fourni avec la cuisine pour les directives de fonctionnement, d'entretien et de nettoyage.

MISE EN GARDE Ne touchez pas aux éléments. Ils peuvent être assez chauds pour causer des brûlures.

Enlevez tout le matériel d'emballage du four avant de commencer les essais.

11.1 Fonctionnement des éléments de surface

Régler les éléments de surface et vérifier s'ils chauffent. Vérifier si la (les) lampe(s) témoin(s) s'allume(nt) (certains modèles).

11.2 Fonctionnement des éléments du four

Ce four peut être équipé d'un contrôleur électronique. Chacune

des fonctions a été vérifiée à l'usine avant l'expédition. Nous vous suggérons cependant de vérifier une fois de plus le fonctionnement des commandes du contrôleur électronique. Référez-vous au Manuel d'utilisation et d'entretien pour le mode de fonctionnement. Suivez les instructions sur les fonctions de l'Horloge (Clock), de la Minuterie (Timer), de la cuisson au four (Bake), au gril (Broil), par convection (Convection) (certains modèles) et de nettoyage (Clean). N'oubliez pas de régler l'horloge en premier.

Cuisson au four (Bake)-Après avoir réglé le four à 350°F (177^) pour la cuisson au four, l'élément inférieur du four doit devenir rouge.

Cuisson au gril (Broil)-Lorsque le four est réglé en Cuisson au GRIL (BROIL), l'élément supérieur du four doit être rouge.

Nettoyage (Clean) (certains modèles)—Lorsque le four est réglé pour un cycle autonettoyant, l'élément supérieur devrait être rouge durant le préchauffage du cycle. Une fois la température autonettoyante atteinte, l'élément inférieur deviendra rouge.

Convection (certains modèles)-Lorsque le four est réglé à CONV. BAKE/ROAST à 350°F (177^) l'élément convection se met à chauffer et le ventilateur de convection se met à tourner. Le ventilateur de convection arrête de tourner lorsque la porte du four est ouverte durant la cuisson par convection.

Tiroir-rechaud (certains modèles)-Tournez le bouton d'ajustement à ÉLEVÉ (HI) et vérifiez si le tiroir chauffe.

Lorsque tous les raccords sont terminés

Vérifiez si toutes les commandes sont en position d'arrêt.

Emplacement des numéros de modèle et de série

La plaque signalétique est située sur la moulure interne du côté gauche du four et visible lorsque la porte est ouverte. (section 1)

Lors d'une commande de pièces ou pour toute demande de renseignements au sujet de votre cuisinière, assurez-vous de toujours inclure les numéros de modèle et de série inscrits sur la plaque signalétique de votre cuisinière.

Avant d'appeler le service d'entretien

Révisez la liste des vérifications préventives et les instructions d’opération dans votre Guide de l’utilisateur. Vous sauverez probablement du temps et de l’argent. La liste contient les événements ordinaires qui ne seraient pas des défectuosités dans le matériel ou la fabrication de cet appareil.

Pour obtenir notre adresse et nos numéros de téléphone, référez-vous à la garantie et aux renseignements sur les services d'entretien dans votre Manuel d'utilisation et d'entretien. Prière de nous téléphoner ou de nous écrire pour toute demande d'information au sujet de votre cuisinière et/ou si vous désirez commander des pièces.

NOTES
