MODE D'EMPLOI PLCS389EC FRIGIDAIRE

• N’actionnezaucuninterrupteurélectrique;n’utilisezaucunappareiltéléphoniquedel’édice.

• Communiquezimmédiatementavecvotrefournisseurdegazenvousservantdutéléphoned’unvoisin. Suivez les instructions que le fournisseur vous donnera.

• S’ilvousestimpossiblederejoindrevotredistributeurdegaz,communiquezavecleserviced’incendie. — L’installationetl’entretiendoiventêtreeffectuésparuninstallateurqualié,unserviced’entretienoude réparation accrédité ou le distributeur de gaz. NOTE:Leschémadecâblagedel'appareilestinclusàlandecefeuillet. UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L’INSTALLATION ET LE SERVICE. IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX. LISEZ CES INSTRUCTIONS ET CONSERVEZ‑LES POUR RÉFÉRENCES ULTÉRIEURES. P/N 318201671 (1302) Rev. E English – pages 1-12Español – páginas 13-24Français – pages 25-36Schéma de câblage 39-40 Référez-vous à la plaque signalétique pour la certification d’agence applicable. Imprimé aux Etats-Unis MUR 5" Min.(12.7 cm Min.)des deux côtés30" Min.(76.2 cm Min.)18" Min.(45.7 cm) Min.Approx. 1 7/8"(4.8 cm)La prise murale ou la boîte de jonction doit se situer entre 8" à 17" (20.3 à 43.2 cm) de l'armoire de droite et 2" à 4" (5.1 à 10.2 cm) du plancher.Installez les portes de l'armoire à au moins 1" (2.5 cm) de l'ouverture.

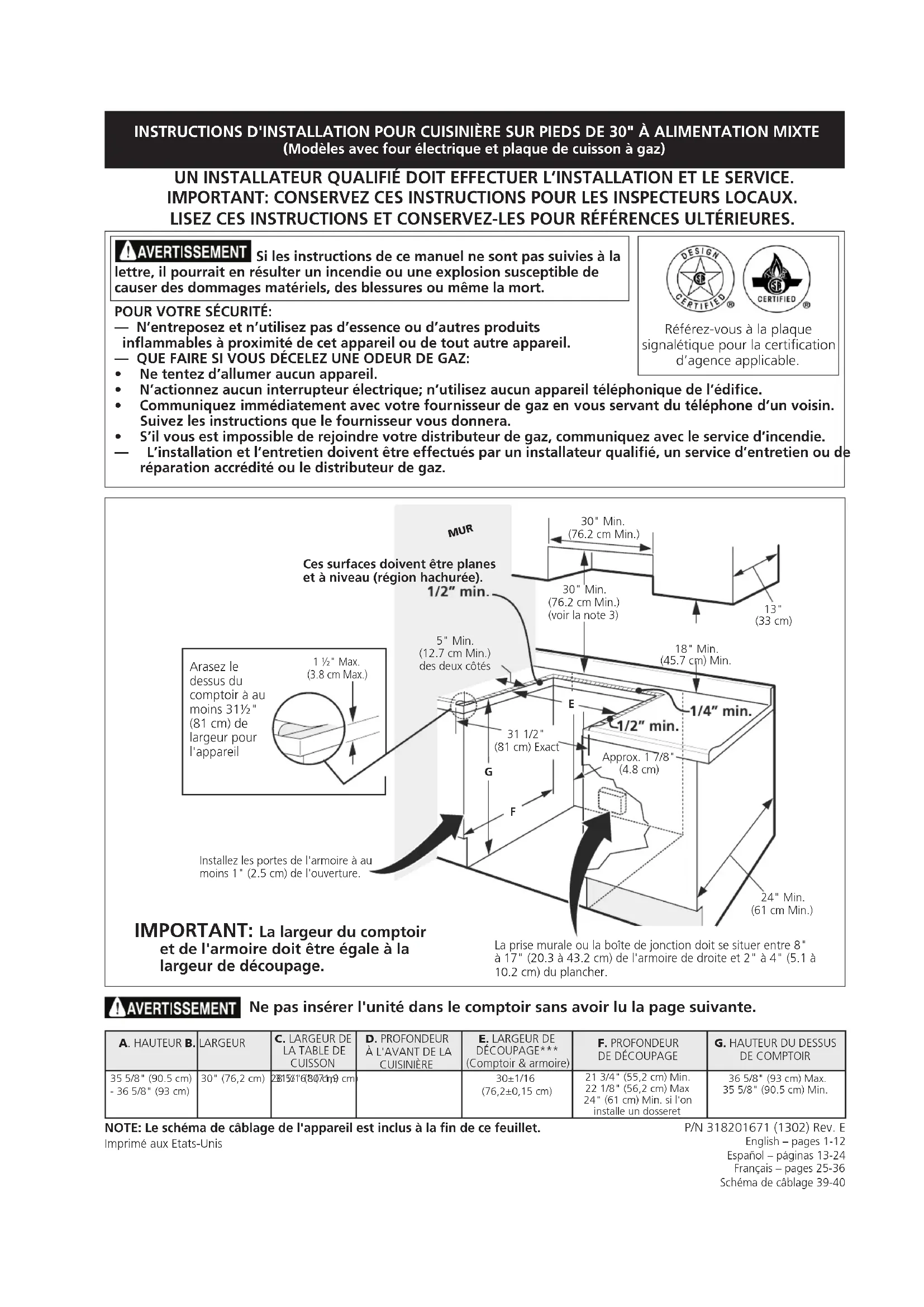

31 1/2" (81 cm) Exact13"(33 cm) Arasez le dessus du comptoir à au moins 31½" (81 cm) de largeur pour l'appareil 1 ½" Max.(3.8 cm Max.)30" Min.(76.2 cm Min.)(voir la note 3)24" Min.(61 cm Min.) Ces surfaces doivent être planes etàniveau(régionhachurée). 35 5/8" (90.5 cm) - 36 5/8" (93 cm)30" (76,2 cm) 28 5/16" (71,9 cm) 30±1/16 (76,2±0,15 cm) 21 3/4" (55,2 cm) Min.22 1/8" (56,2 cm) Max24" (61 cm) Min. si l'on installe un dosseret36 5/8" (93 cm) Max. 35 5/8" (90.5 cm) Min. A. HAUTEUR B. LARGEURD. PROFONDEUR À L'AVANT DE LA CUISINIÈREE. LARGEUR DE DÉCOUPAGE***(Comptoir & armoire)F. PROFONDEUR DE DÉCOUPAGEG. HAUTEUR DU DESSUS DE COMPTOIR31½" (80 cm) C. LARGEUR DE LA TABLE DE CUISSON IMPORTANT: La largeur du comptoir et de l'armoire doit être égale à la largeur de découpage. Ne pas insérer l'unité dans le comptoir sans avoir lu la page suivante.26 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz)

Porte ouverte(voir la note 5)Panneau latéral NOTE:

1. Ne coincez pas le cordon d'alimentation ou le

conduit de gaz entre le mur et l'appareil.

2. Ne scellez pas l'appareil aux armoires latérales.

3. Dégagement minimum de 24" (61 cm) entre la

plaque de cuisson et la bas de l'armoire du haut lorsque le dessous de l'armoire en bois ou en métal est protégé par un celloderme retardateur de flammes d'un minimum de ¼" (0.64 cm) recouvert d'une feuille de métal MSG No. 28, d'acier inoxydable d'un minimum de 0.015" (0.4 mm), d'aluminium de 0.024" (0.6 mm) ou de cuivre de 0.020" (0.5 mm). Dégagement minimum de 30" (76.2 cm) lorsque l'armoire n'est pas protégée.

5. Notez que pour les ouvertures de moins de

22 7/8" (58.1 cm) de profondeur, l'appareil dépassera légèrement vers l'avant du comptoir.

6. Allouez au moins 19 ¼" (48.9 cm) d'espace

Ref. 22 7/8" (58.1 cm) min. 23 1/4" (59.05 cm) max. (see note 4) A = doit être plus grand d’en- viron 1/16’’ de la plus grande mesure entre V, W, Y, Z. Illustration 1 Illustration 2 Pouréviterdecasserlatabledecuissonvitriée,nePASmanipuler l’unité par celle‑ci.

Avant d'installer l’unité, mesurer la hauteur du comptoir V, W, Y, Z (voir illustration 2).

Niveler l’appareil afin d’avoir la hauteur adéquate A (voir illustration 1) à partir des quatre pattes de nivelle- ment.

Insérer l’unité dans le comptoir. S’assurer que le centre de l’appareil est aligné avec le centre de l’ouverture du comptoir. Retirer l'extrusion de plastique de chaque côté de la table (certain modèles).

Il est impératif de voir sur chacun des côtés le renfort d'acier en dessous de la table de cuisson embarqué sur le comptoir. La vitre ne devrait pas toucher directement le comptoir. Niveler l’unité si désirée.

Après l’installation, S'ASSURER que l’appareil est soutenu par les pattes de nivellement et NON par la table de cuisson.27 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz) Notes importantes à l’installateur

1. Lisez toutes les instructions contenues dans ce feuillet avant

d’installer la cuisinière.

2. Enlevez tout le matériel d’emballage du four et du tiroir avant

de connecter l’alimentation à gaz et électrique à la cuisinière.

3. Respectez tous les codes et règlements applicables.

4. N’oubliez pas de laisser ces instructions au consommateur.

5. Note: Pour utilisation de l'appareil à 2000 pieds au-dessus du

niveau de la mer, la puissance des brûleurs doit être réduite de 4% pour chaque 1000 pieds supplémentaires. Note importante au consommateur Conservez ces instructions avec le guide de l’utilisateur pour référence ultérieure.

INSTRUCTIONS DE SÉCURITÉ

IMPORTANTES Cette cuisinière doit être installée conformément aux règlements locaux, ou en leur absence, aux normes CAN/ACG-B149.1 et CAN/ACG-B149.2. La conception de cette cuisinière a été approuvée par l'ACNOR internationale. Il faut prendre certaines précautions d’usage lors de l’utilisation de tout appareil fonctionnant au gaz naturel ou produisant de la chaleur. Vous trouverez celles-ci dans votre Guide d’utilisateur, lisez-les avec attention.

• Assurez‑vous que votre cuisinière est correctement installée et mise à la terre par un installateur ou un techniciend’entretienqualié.

• Le circuit électrique de cette cuisinière doit être mis à la terre conformément aux règlements locaux, ou en leur absence, à la norme canadienne d’électricité, ACNOR C22.1,

• L’installationd’appareilsconçuspourlesmaisons(mobiles) doit se conformer aux normes de la Manufactured Home Construction and Safety Standard, titre 24CFR, partie 3280 (antérieurement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD (partie 280)) ou en leurs absences, aux normes de la Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups), ANSI Z225.1/NFPA 501A-dernière édition, ou aux codes locaux. Lorsque l'installation se fait au Canada, elle doit se conformer à la norme CAN/ACNOR-Z240 MH.

• Lesrideauxd'airouleshottesdecuisinièresqui projettentuncourantd'airdescendantverslatablede cuisson, ne doivent pas être utilisés avec des appareils à gaz,saufsilahotteetl'appareilontétéconçus,testés et répertoriés par un laboratoire d'essai indépendant pourpouvoirfonctionnerconjointement.

• Assurez‑vous que la tapisserie à proximité de la cuisinièrepeutrésisteràlachaleurgénéréeparla cuisinière.

• Avant d’installer la cuisinière à un endroit recouvert de linoléumoudetoutautrecouvre‑planchersynthétique, assurez‑vous que celui‑ci peut résister à un minimum de 90°F(32.2°C)dechaleurau‑dessusdelatempératurede la pièce sans se rapetisser, se déformer ou se décolorer. N’installez pas la cuisinière sur un tapis, à moins de placer un tampon isolant ou une feuille de contreplaqué d’une épaisseur de ¼" (0.6 cm) entre la cuisinière et le tapis.

• Nebloquezpaslacirculationd’airàl’oricede ventilation du four ni autour de la base ou sous le panneau inférieur avant de la cuisinière. Évitez de toucher les ouvertures de l’orifice de ventilation ou les surfaces avoisinantes car elles risquent de devenir chaudes lorsque le four fonctionne. Les brûleurs ont besoin d’air frais pour assurer une bonne combustion. Nelaissezjamaislesenfants seuls ou sans surveillance près d’un appareil en fonctionnement. Apprenez-leur à utiliser les appareils électroménagers de façon sécuritaire et appropriée. Ne laissez jamais la porte du four ouverte lorsque la cuisinière est sans surveillance. Le fait de monter sur les portes oulestiroirsdecettecuisinière,des’yappuyeroude s’yasseoirpeutoccasionnerdesblessuresgraves,et endommager l’appareil.

• N’entreposezpasd’objetssusceptiblesd’intéresser les enfants dans les armoires situées au‑dessus de la cuisinière. Ils risquent de se brûler sérieusement s’ils tentent de grimper sur l’appareil.

• Évitez de placer des armoires de rangement au‑dessus desbrûleursand’éliminerlesgestesinutiles au‑dessus de ceux‑ci.

• Réglez la flamme du brûleur pour qu’elle ne dépasse pas le bord de l’ustensile utilisé pour la cuisson. Une flamme excessive est dangereuse.

• N’utilisezpaslefouràdesnsderangement. Ceci génère une situation éventuellement dangereuse.

• N’utilisezjamaisvotrecuisinièrepourréchaufferou chaufferlapièce. L’utilisation prolongée de la cuisinière sans une ventilation adéquate peut s’avérer dangereuse.

• Ne gardez pas de produits combustibles, d’essence et d’autres produits inflammables à proximité de cet appareil ou de tout autre appareil. Il pourrait en résulter des explosions ou un incendie.

• Lorsd'unepannedecourantélectrique,lesbrûleursde surface peuvent être allumés manuellement; placez une allumette allumée près de la tête du brûleur et tournez lentement le bouton de commande de surface à la position LITE. Redoublez de prudence si vous allumez un brûleur de surface manuellement.

• Replacez toutes les commandes à la position arrêt "off" après l’utilisation d’une fonction programmable chronométrée. POUR LES MODÈLES MUNIS DU MODE AUTONETTOYANT:

• Enlevezlalèchefrite,lesalimentsetlesautresustensiles avantledémarraged'uncycleautonettoyantdufour. Essuyez tous les renversements excessifs. Suivez les instructions pour le pré-nettoyage dans le Guide de l’utilisateur. Pour prévenir tout risque de basculement de la cuisinière, cet appareil doit être fixé correctement au plancher à l'aide des supports qui l'accompagnent. Pour vérifier si les supports sont posés correctement, retirer le tiroir de rangement et s'assurer que les supports sont enclenchés.

• Toutesles cuisinières peuvent basculer.

• Desblessures pourraient survenir.

• Installerles supports anti- bacules qui accompagnent la cuisinière.28 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz) Modèles canadiens Figure 2 Risquedechocélectrique

• Lamiseàlaterredecetappareilest obligatoire.

• Nebranchezpasl'appareilaucircuitélectrique avant qu'il soit mis à la terre correctement, en permanence.

• Interrompezlecourantdanslaboîtede jonctionavantd'effectuerlaconnexion électrique.

• Cetappareildoitêtrebranchéàunsystème decâblagemétallique,misàlaterreen permanence, ou un connecteur mis à la terre doitêtrebranchéàlabornedemiseàlaterre ou directement sur l'appareil. Si vous ne suivez pas les instructions précitées à la lettre, il peut en résulter un incendie, des blessuresouunchocélectrique. Modèles américains Figure 1

Ensemble de cordon d'alimentation (États‑Unis) Il incombe à l'utilisateur de faire raccorder le cordon d'alimentation au bloc de connexion situé derrière le couvercle du panneau arrière.Il est possible de connecter l'appareil soit au moyen d'un câble "permanent dur" (câble flexible en cuivre blindé ou muni d'une gaine protectrice non métallique) soit au moyen d'un ensemble de cordon d'alimentation. Seul un ensemble de cordon d'alimentation d'un minimum de 125/250 volts, 40 ampères et certifié pour utilisation avec cuisinière doit être utilisé. Le cordon doit être muni de 3 ou 4 conducteurs (États-Unis seulement). Dans les maisons mobiles (États-Unis), les nouvelles installations, les véhicules récréatifs ou tout autre endroit où les codes locaux interdisent la mise à la terre au moyen du conducteur neutre, un cordon d'alimentation de 4 conducteurs d'un minimum de 125/250 volts, 40 ampères et certifié pour l'utilisation avec cuisinière doit être utilisé (voir Figure 5).Les bornes aux extrémités des câbles doivent comporter soit une boucle fermée, soit des cosses à fourche ouvertes et aux extrémités renversées. Le cordon doit être muni d'un réducteur de tension. Voir le tableau ci-dessous pour le raccordement avec un cordon d'alimentation muni de 3 ou 4 conducteurs.NOTE: L'appareil sort de l'usine avec un trou de 1 1/8" (2.9 cm) dia. tel que montré à la figure 4. Si un trou plus grand est requis, repoussez la pastille. Il existe des risques d'incendie oudechocélectrique,silacapacitéducordonutiliséest inadéquate, si les instructions d'installation ne sont pas suivies ou si le réducteur de tension n'est pas utilisé. Ne desserrez pas les écrous deslsinstallésenusine.Unepanne,unbrisoudesconditions dangereuses pourraient s'en suivre.

Modèles avec cordon d'alimentationbranchéenusine (Canada seulement) Les cuisinières canadiennes sont munies d'un cordon d'alimentation branché en usine (voir Figure 2). Il doit être connecté à une prise d'alimentation de 120/240 volt, mise à la terre, ou à une prise de courant pour cuisinières de 120/208 volt. Si aucune prise d'alimentation n'est disponible, demandez à un électricien compétent d'en installer une. Tableau des dimensions des ouvertures pour le raccordement électrique des cuisinièresConsultez le tableau ci-dessous pour les dimensions des ouvertures pour le raccordement électrique des cuisinières et pour l'information concernant l'ampérage requis de l'ensemble de cordon d'alimentation. Consultez la plaque signalétique sur l'appareil pour la consommation énergétique.Consultez la plaque signalétique sur l'appareil pour la consommation énergétique.Ampérage de l'ensemble de cordon d'alimentation.Diamètre (pouces (cm)) de l'ouverture pour le raccordement électrique.120/240 Volts 120/208 Volts Cord KitDirect Connection0 - 8.7 kw 0 - 7.8 kw 30 Amp 1 1/8 (2.9) 7/8 (2.2)8.8 - 16.5 kw 7.9 - 12.5 kw 40 Amp 1 3/8 (3.5) 1 1/8 (2.9)16.6 - 22.5 kw 12.6 - 18.5 kw 50 Amp 1 3/8 (3.5) 1 3/8 (3.5)29 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz) RECOURBEZ ICI LE COUVERCLE ARRIÈREPOUR ACCÉDER AU RACCORDEMENT ÉLECTRIQUE Figure 3

Connexions électriques à la cuisinière (U.S.A.) Cet appareil est muni d'une borne neutre branchée au châssis. Pouruneconnexionàuncâble d'alimentation à trois conducteurs (États‑ Unis seulement). (Le cordon ou câble d'alimentation à 3-conducteurs doit être remplacé par un cordon ou un câble à 4-conducteurs où la mise à la terre du châssis au fil blanc est interdite, soit dans les nouvelles installations, les maisons mobiles, les véhicules récréatifs ou à d'autres endroits où les codes locaux interdisent la mise à la terre au moyen d'un conducteur neutre.) Si les codes locaux permettent la connexion du conducteur de mise à la terre du châssis au fil neutre du cordon d'alimentation en cuivre (voir Figure 4).

1. Enlevez les 3 vis situées à l'extrémité inférieure du

couvercle arrière de fils, puis redressez l'extrémité inférieure du couvercle (couvercle d'accès) pour atteindre les bornes du bloc de connexion de la cuisinière (voir Figure 3).

2. Enlevez (après avoir retiré la bande élastique), à

l'aide d'un tourne-écrou 3/8"(0,95cm), les 3 écrous des bornes du bloc de connexion.

3. Raccordez le neutre du cordon d'alimentation

cuivré à la borne argentée située au centre du bloc de connexion, et raccordez les autres fils aux bornes extérieures. Assortissez les fils et les bornes conformément aux couleurs (branchez le fil rouge à la borne droite, et le fil noir à la borne gauche).

4. Replacez les 3 écrous sur les bornes du bloc de

connexion (voir Figure 4).

5. Abaissez le couvercle des bornes du bloc de

connexion et replacez les 3 vis. Pouruneconnexionàuncâble d'alimentation à quatre conducteurs (maisons mobiles) (États‑Unis)

1. Enlevez les 3 vis situées à l'extrémité inférieure du

couvercle arrière du filage, puis redressez l'extrémité inférieure du couvercle (couvercle d'accès) pour atteindre les bornes du bloc de connexion de la cuisinière (voir Figure 3).

2. Enlevez (après avoir retiré la bande élastique), à

l'aide d'un tourne-écrou 3/8"(0,95cm), les 3 écrous des bornes du bloc de connexion.

3. Enlevez la plaque de mise à la terre de la borne

centrale du bloc de connexion et du châssis de l'appareil. Conservez la vis de mise à la terre.

4. Branchez le fil de mise à la terre (vert) du cordon

d'alimentation cuivré, au châssis de l'appareil avec la vis de mise à la terre, à l'aide du trou dans le châssis à l'endroit où la bande de mise à la terre a été enlevée (voir Figure 5). Figure 4 Borne argentéeFil rougeRaccordement direct, utilisez le trou de1 1/8" (2.9 cm) Dia. Ensemble de cordon d'alimentation, enlevez la pastille pour utiliser le trou de 1 3/8" (3.5 cm) Dia.240 VInstallez ici un réducteur de tension fourni par l'usagerFil noirBloc de connexionNeutre (Fil blanc)Plaque de mise à la terrePlaque de montage du cordonFil rouge30 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz) Connexionsélectriquesausystème électrique de la résidence L'appareil doit être raccordé directement au disjoncteur ou au compartiment de fusibles au moyen d'un câble flexible en cuivre, blindé ou muni d'une gaine protectrice non métallique (avec fil de mise à la terre). Placez la boîte de jonction de manière à avoir 2 à 3 pieds de lâche dans la ligne pour déplacer la cuisinière si l'entretien s'avère nécessaire. Un des connecteurs homologués UL doit être fixé à chaque extrémité du câble d'alimentation (à l'appareil et à la boîte de jonction). Les grosseurs des fils (len cuivre seulement) et des raccordements doivent se conformer à la capacité de l'appareil. BOÎTE DE JONCTION À 3 FILS ‑ MISE À LA TERRE Figure 6 Câble d'alimentation Boîte de jonction Fil blanc Connecteur homologué UL (ou CSA) Câble de l'appareil Fil dénudé ou vert Fils rouges Fil dénudé Fils Noirs

5. Raccordez le neutre (blanc) du cordon d'alimentation

cuivré, à la borne argentée située au centre du bloc de connexion, et raccordez les autres fils aux bornes extérieures. Assortissez les fils et les bornes conformément aux couleurs (branchez le fil rouge à la borne droite, et le fil noir à la borne gauche).

6. Replacez les 3 écrous sur les bornes du bloc de

connexion (voir Figure 5).

7. Abaissez le couvercle des bornes du bloc de

connexion et replacez les 3 vis. Figure 5 Bloc de connexion Borne argentée Fil rouge Neutre (fil blanc) Mise à la terre ( fil cuivre) 240 V NOTE: Assurez-vous d'enlever la plaque de mise à la terre fournie avec l'appareil. Installez ici un réducteur de tension fourni par l'usager Fil noir Raccordement direct, utilisez le trou de 1 1/8" (2.9 cm) Dia. Ensemble de cordon d'alimentation, enlevez la pastille pour utiliser le trou de 1 3/8" (3.5 cm) Dia. Instructions de mise à la terre Cet appareil est fabriqué avec un fil d'alimentation neutre (blanc) et un fil de mise à la terre vert ou dénudé relié au châssis. Raccordez le câble de l'appareil à la boîte de jonction à l'aide d'un connecteur homologué UL. Complétez les raccordements électriques conformément aux codes et ordonnances locaux. Si les codes locaux permettent le raccordement duconducteurdemiseàlaterreduchâssisaul neutre(blanc)delaboîtedejonction(voirgure6): (Le cordon ou câble d'alimentation à 3-conducteurs doit être remplacé par un cordon ou un câble à 4-conducteurs où la mise à la terre du châssis au fil blanc est interdite, soit dans les nouvelles installations, les maisons mobiles, les véhicules récréatifs ou à d'autres endroits où les codes locaux interdisent la mise à la terre au moyen d'un conducteur neutre).

1. Débranchez l'alimentation.

2. Dans la boîte de jonction:

a) Reliez ensemble, le fil blanc, le fil vert (dénudé) de l'appareil et le fil neutre (blanc) du câble d'alimentation. b) Reliez ensemble les deux fils noirs. c) Reliez ensemble les deux fils rouges.31 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz)

(1.9 cm) 31½” (81 cm) Figure 8Largeur de découpage minimumDessus de comptoir moulé ou en mosaïque aplani de 3/4" (1,9 cm) aux rebords avant de l'ouverture de dessus de comptoir.Aux endroits où les codes locaux l'interdisent, ou sivousraccordezàunsystèmeélectriqueàquatreconducteurs, ne raccordez pas le conducteur de miseàlaterreduchâssisaulneutre(blanc)delaboîtedejonction(voirgure7):1. Débranchez l'alimentation électrique.2. Séparez les fils de cuivre dénudé et blanc de l'appareil.3. Dans la boîte de jonction:a) Reliez le fil blanc du câble de l'appareil au fil neutre (blanc) du câble d'alimentation.b) Reliez les deux fils noirs ensemble.c) Reliez les deux fils rouges ensemble.d) Reliez le fil cuivre ou dénudé du câble de l'appareil au fil cuivre ou dénudé du câble d'alimentation.

Construction de l’armoire Pour éliminer les risques de brûlures ou de feu, en étendant le bras au-dessus de la surface de cuisson chaude, évitez d’installer des armoires au-dessus de cette dernière. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d’un minimum de 5" (12.7 cm) la base de l’armoire. Préparation du dessus de comptoir

• Les côtés de la table de cuisson de la cuisinière s’ajustent au-dessus du rebord du découpage du dessus de comptoir.•Si vous avez un dessus de comptoir au nicarré(plat), il n’est pas nécessaire de préparer le dessus du comptoir.
• Les dessus de comptoir au rebord avant moulé doivent être aplanis de 3/4" (1,9 cm) à chaque coin avant de l’ouverture (Figure 8).• Il est possible qu’il soit nécessaire d’araser de 3/4" (1,9 cm) les dessus de comptoir en mosaïque à chaque coin avant et/ou d’aplanir le rebord arrondi (Figure 8).•Silalargeurdel'ouverturedudessusdecomptoirest supérieure à 30 1/16" (76.4 cm), réduisez en conséquence la dimension 3/4" (1,9 cm).BOÎTE DE JONCTION À 4 FILS ‑ MISE À LA TERREFigure 7Câble d'alimentationFils noirsBoîte de jonctionFil blancConnecteur homologué UL (ou CSA)Câble de l'appareilFil dénudé ou vertFils rougesFil blancFil dénudé•Ledessusdecomptoirdoitêtreàniveau. Placez un niveau sur le dessus de comptoir, d’abord de chaque côté, et ensuite du devant à l’arrière. Si le dessus de comptoir n’est pas horizontal, la cuisinière ne le sera pas non plus. Le four doit être à l’horizontal pour obtenir des résultats de cuisson satisfaisants. Les côtés de la table de cuisson de la cuisinière s’ajustent au-dessus de l’angle du découpage du dessus de comptoir sans le toucher.32 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz)

Alimentation en gaz – Installation Cet appareil a été conçu en usine pour fonctionner au gaz naturel avec une pression d’admission de 4"(10,16 cm) de colonne d’eau (1.0 kpa). Un régulateur de pression convertible est branché avec la rampe à gaz de la cuisinière, et doit rester connecté en série avec le tuyau d’alimentation. Pour un fonctionnement normal, la pression intérieure maximale au régulateur ne doit pas être supérieure à 14" (35,56 cm) (3.5 kpa) de pression de colonne d’eau. La pression d’admission au régulateur doit être supérieure d’au moins un pouce (ou de .25 kpa) au régulateur ajusté à la rampe à gaz. Pour le gaz naturel, le régulateur étant ajusté à 4" (10,16 cm) de pression (1.0 kpa), la pression d’admission doit être d’au moins 5" (12,7 cm) de colonne d’eau (1.25 kpa). Pour le gaz propane, le régulateur étant ajusté à 10" (25,4 cm) de pression (2.5 kpa), la pression d’admission doit être d’au moins 11" (27,9 kpa). La ligne d’alimentation doit être munie d’un robinet d’arrêt approuvé (voir Figure 11). Ce robinet doit se trouver dans la même pièce que la cuisinière et à un endroit permettant de l’ouvrir et de le fermer facilement. Ne bloquez pas l’accès au robinet d’arrêt. Il est destiné à ouvrir et à fermer l’alimentation en gaz de l’appareil. L’alimentation en gaz entre le robinet d'alimentation manuel et le régulateur peut-être raccordée par un tuyau métallique flexible homologué AGA/CGA ou un tuyau rigide sujet à l'application des normes locales. La tuyauterie d’alimentation en gaz peut être installée à travers le mur latéral de l’armoire de droite. L’armoire latérale droite est l’endroit idéal pour l’installation du robinet d’alimentation principal. Ne serrez pas trop les raccords. Le régulateur est moulé sous pression. Un serrage excessif pourrait le fissurer et provoquer une fuite de gaz susceptible de causer un incendie ou une explosion.

EMPLACEMENT DU RÉGULATEUR DE PRESSION

Figure 9 Tous les branchements doivent être serrés à l'aide d'une clé à ouverture fixe Figure 10 Adapteurde raccordévaséDÉBITDU GAZRobinetd’arrêtmanuelRégulateurde pressionAlluméArrêtéFlexibleConnectorCouvercled’accèsMamelonAdapteurde raccordévaséMamelon Assemblez le connecteur flexible du conduit d’alimentation en gaz au régulateur de pression dans l’ordre qui suit:

1. Robinet d’arrêt manuel (non inclus)

2. ½" mamelon (non inclus)

3. ½" adaptateur de raccord évasé (non inclus)

4. Connecteur flexible (non inclus)

5. ½" adaptateur de raccord évasé (non inclus)

6. ½" mamelon (non inclus)

7. Régulateur de pression (inclus).

Le tuyau d'alimentation de gaz du robinet d’arrêt devrait être 1/2"(1,27 cm) ou 3/4"(1.9 cm) de tuyau solide. L’utilisateur doit connaître l’emplacement du robinet d’alimentation principal et être en mesure d’y accéder facilement. Lorsqu'un conduit de gaz flexible est utilisé, laissez suffisamment de mou pour être en mesure de dégager la cuisinière de l’ouverture pour le nettoyage et l’entretien. NOTE : Veillez à ce que le conduit flexible ne soit pas coincé entre le mur et la cuisinière. Pour vérifier si tel est le cas, enlevez le tiroir. Utilisez des pâtes à joints de tuyauterie fabriquées pour utilisation avec gaz naturel et propane, pour sceller les connexions de gaz. Si des connecteurs flexibles sont utilisés, assurez-vous qu’ils ne sont pas tordus. Robinet d’arrêt manuel-Ouvert Vers l’appareil Vers la ligne de gaz La ligne de gaz doit être munie d'un robinet d'arrêt manuel approuvé. Ce robinet doit être installé dans la même pièce que l'appareil et doit être facile d'accès. Ne bloquez pas l'accès au robinet. Ce robinet permet d'arrêter ou d'admettre l'alimentation en gaz à la cuisinière. Figure 11 Adaptateur Adaptateur Connecteur Flexible33 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz)

Déplacement de l'appareil en vue d'en faire le service ou pour faire du nettoyage Coupez l'alimentation électrique de l'appareil à la boîte de fusibles ou des disjoncteurs et fermez le robinet d'alimentation à gaz manuel. Défaites la connexion de la tuyauterie rigide au régulateur. Il n'est pas nécessaire de défaire cette connexion si un conduit flexible est utilisé. Assurez-vous que l'appareil est froid. Retirez le tiroir de rangement, puis ouvrez la porte du four. Soulevez la cuisinière à l'avant et faites-la glisser hors de son gîte, tout en évitant de soumettre le conduit à gaz flexible à des contraintes excessives. Lorsque la cuisinière est replacée dans son gîte, veillez à ne pas coincer le conduit à gaz flexible et le câble d'alimentation électrique derrière l'appareil. Reconnectez la tuyauterie rigide au régulateur (si applicable) et vérifiez qu'il n'y a pas une fuite de gaz au joint. Replacez le tiroir, fermez la porte et réalimentez l'appareil en gaz et en électricité.

Installation de la cuisinière Note Importante: L'enlèvement de la porte du four n'est pas requis pour l'installation de l'appareil, mais la facilite grandement. Référez-vous au manuel d'utilisation pour connaître les étapes. Installation standard

1. La table de cuisson chevauche de chaque côté le dessus

du comptoir et la cuisinière repose sur le plancher. La largeur de la table de cuisson est de 31½" (81 cm).

2. Les armoires sous le comptoir doivent être distantes de

30" (76,2 cm). Assurez-vous qu’elles sont d’aplomb et de niveau avant d’y installer la cuisinière. Araser le rebord bombé à l’extrémité avant du comptoir pour obtenir un ajustement serré entre les bords extérieurs de la table de cuisson de 31½" (81 cm) et le comptoir.

3. Distancez les portes des armoires de 31" (78,7 cm) mini-

mum afin qu’elles n’interfèrent pas avec l’ouverture de la porte du four.

4. Découpez le comptoir tel que montré à la page 28.

5. Si un dosseret doit être installé, un nécessaire de service

(kit) peut être commandé par l’intermédiaire de votre marchand.

6. Afin d'obtenir une installation maximale, les 3 côtés du

comptoir recevant l'appareil doivent être plats et à ni- veau. Tous les ajustements adéquats afin que le comptoir soit plat doivent être fait sinon des espaces entre l'appa- reil et le comptoir peuvent se produire.

7. Pour éviter d'endommager l'ap-

pareil, ne pas le saisir ou le manipuler par la surface de cuisson. Manipulez-le avec soin.

8. Placez l'appareil devant l'ouverture du comptoir.

9. Assurez-vous que la surface de cuisson allant par dessus

le comptoir est plus haute que le comptoir. Si tel n'est pas le cas, levez l'appareil en baissant les pattes de nivelle- ment. Ouvrez le robinet de la ligne d’alimentation en gaz. Attendez quelques minutes pour permettre au gaz de circuler à travers la canalisation. Lesvéricationscontrelesfuitesdoiventêtre effectuées conformément aux instructions du manufacturier. Veillezàcequ’iln’yaitpasdefuites. Après avoir raccordé l’alimentation en gaz à la cuisinière, à l’aide d’un manomètre vérifiez si le système ne fuit pas. Si vous ne disposez pas d’un manomètre, ouvrez l’alimentation en gaz et utilisez un liquide détecteur de fuites sur tous les joints et les raccords. N’utilisez pas de flamme nue pour vérifier les fuites de gaz. La détection des fuites à l’aide d’une flamme pourrait provoquer un incendie ou une explosion. Toutes les ouvertures à travers le plancher ou le mur où la cuisinière est installée doivent être scellées. Resserrez tous les raccords si nécessaire, afin de prévenir les fuites de gaz dans la cuisinière ou le tuyau d’alimentation. Débranchezlacuisinièreetfermezsonrobinet d’alimentation en gaz lors de toute vérification de pression du circuit d’alimentation de gaz à une pression supérieure à 1/2 lb/po2 (3.5 kpa ou 14"(35,56 cm). colonne d’eau). Isolez la cuisinière du réseau d’alimentation en gaz en fermant son robinet d’arrêt manuel, lors de toute vérification de pression du circuit d’alimentation en gaz à une pression inférieure ou égale à 1/2 lb/po2 (3.5 kpa ou 14 po. colonne d’eau)

Conversion au gaz propane Cet appareil fonctionne au gaz naturel ou au gaz propane. Il est réglé en usine pour fonctionner au gaz naturel. Si vous désirez convertir votre cuisinière au gaz propane, servez-vous des orifices fixes fournis dans l’enveloppe portant l’inscription «POUR CONVERSION AU GAZ PROPANE». Suivez les instructions d’installation se trouvant dans l’enveloppe. Un installateur qualifié doit effectuer la conversion conformément aux instructions du fabricant et à tous les codes et règlements applicables. Si ces instructions ne sont pas suivies à la lettre, il pourrait en résulter de sérieuses blessures corporelles ou des dommages matériels. L’entreprise d’installation qualifiée qui effectue ce travail assume la responsabilité de la conversion. Si la conversion n'est pas correctement effectuée, il pourrait en résulter des blessures corporelles et des dommages matériels.34 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz)

10. Nivelez la cuisinière. Le plancher qui supporte la

cuisinière doit être de niveau.

11. Ajustez les vis de nivellement pour que le dessous de

la table de cuisson repose au dessus du comptoir.

12. Doucement relevez les vis de nivellement arrière afin

que le surface de cuisson touche à peine le comptoir. La surface ne doit pas supporter l'appareil.

13. Finalement, relevez doucement les vis de nivellement

avant (comme en 12) jusqu'à ce que la surface touche à peine le comptoir.

14. Si la cuisinière n’est plus de niveau, tirez-la hors du

découpage et réajustez les vis de nivellement ou assurez-vous que le plancher est bien au niveau. Installation avec un dosseret La profondeur du découpage de (21 3/4" (55.2 cm) Min., 22 1/8" (56.2cm) Max.) doit être augmentée à 24" (61 cm) lorsqu’un dosseret est installé sur l’appareil. Installation d'une moulure arrière Vous pouvez commander un nécessaire pour moulure arrière dans un centre de service. Installation de panneaux latéraux Vous pouvez commander un nécessaire pour panneaux latéraux dans un centre de service. Distancez les portes des armoires de 31" (78.7 cm) mini- mum afin qu’elles n’interfèrent pas avec l’ouverture de la porte du four.

Mise à niveau de la cuisinière Mettezlacuisinièredeniveauetajustezlahauteurdela table de cuisson avant de l’installer dans le découpage du comptoir.

1. Installez une grille au centre du four.

2. Déposez un niveau à bulle sur la grille. Prenez 2 lectures

en plaçant le niveau en diagonale dans une direction, puis dans l’autre direction. Si nécessaire, ajustez les 4 vis de nivellement à l’aide d’une clé pour niveler l’appareil (reportez-vous à la figure 12).

3. Glissez délicatement la cuisinière, en faisant attention de

ne pas abîmer le dessus du comptoir, dans le découpage du comptoir et vérifiez si elle est encore de niveau.

VéricationduFonctionnement Référez-vous au Guide de l’utilisateur inclus avec la cuisinière pour les directives de fonctionnement et pour l’entretien et le nettoyage de votre cuisinière. Ne touchez pas aux éléments ou/et aux brûleurs. Ils peuvent être assez chauds pour causer des brûlures. Enlevez tout le matériel d’emballage du four avant de commencer les essais.

1. Mise en place des bases et des couvercles de

brûleurs Cette cuisinière est munie de brûleurs scellés comme indiqué à la figure 13.

1. Déballez les bases et les couvercles de brûleur.

2. Placez les bases de brûleur au-dessus de chaque

orifice d'alimentation.

3. Vérifiez que le brûleur est correctement aligné et

à niveau. Placez le couvercle sur la base de brûleur appropriée. NOTE: Aucun réglage de brûleur n’est nécessaire dans ce genre de cuisinière. Couv erc le du brûleurBase du brûleurRamasse-goutte de brûleur (encastré)Orifice d'alimentation en gazÉlectrode Figure 12 Figure 1335 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz)

2. Branchezl’alimentationenélectricitéetouvrezle

robinet principal d’alimentation en gaz

3. Vériezlesallumeurs

Il faut vérifier le fonctionnement des allumeurs électriques après que la cuisinière et les raccords du tuyau d’alimentation aient été eux-mêmes vérifiés relativement aux fuites et que la cuisinière ait été branchée à la prise de courant. Pour vérifier si l’allumage est adéquat: a. Appuyez sur le bouton de commande d’un brûleur de surface et tournez-le à la position «LITE». Vous entendrez les étincelles de l’allumeur électrique. b. Le brûleur de surface doit s’allumer lorsque le gaz est disponible au brûleur supérieur. En fonctionnement normal, chaque brûleur doit s’allumer dans un délai de quatre (4) secondes après que l’air ait été purgé des canalisations d’alimentation. Regardez si le brûleur est allumé. c. Une fois le brûleur allumé, le bouton de commande doit être tourné à une autre position que LITE. Il existe des dispositifs d’allumage séparés pour chaque brûleur. Essayez chaque bouton séparément jusqu’à ce que tous les robinets de brûleur aient été vérifiés.

4. Réglez la position LOW des robinets des brûleurs

de surface (voir Figure 14) a. Appuyez sur chaque bouton de commande et tournez-le à LITE jusqu’à ce que le brûleur s’allume. b. Tournez rapidement le bouton à la position la plus basse (LOW). c. Si le brûleur s’éteint, ré-ajustez le robinet comme suit : Remettez le bouton de commande à arrêt (OFF). Enlevez le bouton de commande du brûleur de surface, insérez un tournevis à pointe droite fine dans la tige creuse du robinet et insérez dans la tête de la vis. La hauteur de la flamme peut être augmentée ou diminuée en tournant la vis. Ajustez la flamme jusqu’à ce que vous puissiez tourner rapidement le bouton de LITE à la plus base position (LOW) sans éteindre la flamme. Celle-ci devrait être aussi minuscule que possible sans s’éteindre. Figure 14

5. Fonctionnement des éléments du four

Ce four est équipé d’une commande de four électronique. Chacune des fonctions a été vérifiée à l’usine avant l’expédition. Nous vous suggérons cependant de vérifier une fois de plus le fonctionnement des commandes du contrôleur électronique. Référez-vous au Guide de l’utilisateur pour le mode de fonctionnement. Suivez les instructions sur les fonctions de l’Horloge (Clock), de la Minuterie (Timer), de la cuisson au four (Bake), au gril (Broil), par convection (Convection) (certains modèles) et de nettoyage (Clean). Cuisson au four (Bake)– Après avoir réglé le four à 350°F (177°C) pour la cuisson au four, l’élément inférieur du four doit devenir rouge. Cuisson au gril (Broil)– Lorsque le four est réglé à Cuisson au GRIL (BROIL), l’élément supérieur du four doit devenir rouge. Nettoyage(Clean)– Lorsque le four est réglé pour un cycle autonettoyant, l’élément supérieur devrait devenir rouge durant le préchauffage du cycle. Une fois la température du cycle autonettoyant atteinte, l’élément inférieur devient rouge. Convection (certains modèles)– Lorsque le four est réglé à CONV. BAKE/ROAST à 350°F (177°C), les deux éléments s'allument et s'éteignent à tour de rôle et le ventilateur de convection se met à tourner. Le ventilateur de convection arrête de tourner lorsque la porte du four est ouverte durant la cuisson par convection. Lorsque tous les raccords sont terminés Vérifiez que toutes les commandes soient en position d’arrêt (OFF). Assurez-vous que la circulation d’air de combustion et de ventilation à la cuisinière n’est pas obstruée. Emplacement des numéros de modèle et de série La plaque signalétique est située sur le châssis avant du four, derrière la porte du four (certains modèles) ou sur le côté du tiroir (certains modèles). Lors d’une commande de pièces ou pour toute demande de renseignements au sujet de votre cuisinière, assurez-vous de toujours inclure les numéros de modèle et de série et le numéro de lot ou une lettre de la plaque signalétique de votre cuisinière. La plaque signalétique vous donne également la capacité des brûleurs, le type de carburant et la pression à laquelle la cuisinière a été réglée au moment de l’expédition. Avant d’appeler le service d’entretien Révisez la liste de vérifications préventives et les instructions d’opération dans votre Guide de l’utilisateur. Vous sauverez probablement du temps et de l’argent. La liste contient les événements ordinaires qui ne résultent pas de défectuosités dans le matériel ou la fabrication de cet appareil. Pour obtenir notre adresse et nos numéros de téléphone, référez-vous à la garantie et aux renseignements sur les services d’entretien dans votre Guide de l’utilisateur. Prière de nous téléphoner ou de nous écrire pour toute demande d’information au sujet de votre cuisinière et/ou si vous désirez commander des pièces.36 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz)

Instructions d’installation des supports anti‑bascules Pour réduire le risque de basculement de la cuisinière, protégez-la en installant les vis et les supports anti-bascules fournis avec la cuisinière. Ils sont situés dans un sac de plastique dans le four. Si vous n’installez pas ces supports anti-bascules, la cuisinière risque de basculer si un poids excessif est placé sur une porte ouverte ou si un enfant y grimpe. Les renversements de liquides chauds ou la cuisinière peuvent provoquer de sérieuses blessures. Suivez les instructions ci-dessous pour installer les supports anti-bascules.Si vous déplacez la cuisinière pour l’installer à un autre endroit, vous devez également déplacer les supports anti-bascules pour les réinstaller avec la cuisinière. Voyez l’étape 5 pour vérifier comment procéder à une installation correcte.Outils Requis :Tourne-écrou de 5 /16"(0,79 cm) ou tournevis à tête carréeClé à molettePerceuse électrique Foret de 3/16"(0,48 cm) de diamètreForet de maçonnerie de 3 /16"(0,48 cm) diamètre (si l’installation se fait dans du béton)Les supports anti-bascules se fixent au plancher, à l’arrière de la cuisinière, pour retenir les deux pieds niveleurs. En les fixant au plancher, assurez-vous que les vis ne pénètrent pas dans la plomberie ou le câblage électrique. Les vis fournies fonctionneront aussi bien dans du bois que dans du béton.

18¼” (46.4 cm)28 1/8”(71.4 cm)9 1/8”(23.2 cm) Figure 15Extrémité arrière de la cuisinière ou paroi arrièreSupport anti-basculeSupport anti-basculeGlisser vers l'arrièreFigure 16 Pied niveleurPour baisser1. Dépliez le gabarit de papier et placez-le à plat sur le plancher, l’endos et les extrémités des côtés exactement à l’endroit où l’arrière et les côtés de la cuisinière seront placés lors de l’installation (utilisez le diagramme ci-dessous pour localiser les supports anti-bascules si le gabarit de papier n’est pas disponible).2. Tracez sur le plancher l’emplacement des 4 trous de montage indiqués sur le gabarit. Pour faciliter l’installation, des trous pilotes d’un 1/2"(1.3 cm) de profondeur et 3/16" (0.5 cm) de diamètre peuvent être percés dans le plancher.3. Enlevez le gabarit et placez les supports anti-bascules sur le plancher, le rebord renversé vers l’avant. Alignez les trous dans les supports anti-bascules avec les trous tracés sur le plancher et fixez les supports à l'aide des 4 vis fournies. Les supports anti-bascules doivent être fixés sur un plancher solide. Si vous les fixez à un plancher en béton, percez d’abord des trous pilotes de 3/16" (0.5 cm) de diamètre à l’aide d’un foret à maçonnerie de 3/16" (0.5 cm) diamètre.4. Mettez la cuisinière à niveau au besoin, en ajustant les 4 pieds niveleurs à l’aide d’une clé à molette (voir Figure 16). Un dégagement minimum de 1/8" (0.3 cm) est requis entre le bas de la cuisinière et les pieds niveleurs arrières pour disposer de suffisamment d’espace pour installer les supports anti-bascules.5. Replacez la cuisinière en la faisant glisser, assurez-vous que les pieds arrières ont été bien agrippés par les extrémités des supports anti-bascules. Il est possible que vous ayez à la déplacer légèrement d’un côté en la repoussant vers l’arrière pour que les pieds arrières s’alignent avec les supports anti-bascules. Agrippez le dessus de l’extrémité arrière de la cuisinière et essayez soigneusement de l’incliner vers l’avant pour vous assurer que la cuisinière est correctement ancrée.Pour remonter(largeur arrière de la cuisinière munie de panneaux latéraux)37 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz) NOTES / NOTAS38 INSTRUCTIONS D'INSTALLATION POUR CUISINIÈRE SUR PIEDS DE 30" À ALIMENTATION MIXTE (Modèles avec four électrique et plaque de cuisson à gaz) NOTES / NOTAS39 WIRING DIAGRAM ‑ DIAGRAMA DE CABLES‑ SCHÉMA DE CÂBLAGE40 WIRING DIAGRAM ‑ DIAGRAMA DE CABLES‑ SCHÉMA DE CÂBLAGE
