Type de produit	Enceinte active amplifiée
Marque	RCF
Modèle	HD 35A
Catégorie	Haut-parleur
Alimentation secteur	230 V ~ 50 Hz ou 115 V ~ 60 Hz (sélectionnable par le SAV)
Fusible secteur (230V)	T 3.15 AL 250 V
Fusible secteur (115V)	T 6.3 AL 250 V
Connecteurs d'entrée	Jack 6,35 mm et XLR femelle (symétriques/asymétriques)
Connecteur de sortie	XLR mâle (signal source non traité)
Connecteur d'alimentation	IEC (Powercon entrée/sortie)
Réglages	Volume, sélecteur Flat/Boost, sélecteur LINE/MIC, interrupteur marche/arrêt
Indicateurs LED	Limiter (rouge), Signal (vert), Power Status (vert)
Protection	Limiteur d'écrêtage (soft clipping), protection thermique
DSP	Microprocesseur contrôlant le traitement DSP et l'amplificateur
Support de montage	Embase 35 mm pour pied, points de suspension M10 (2 minimum)
Dimensions approximatives (H x L x P)	680 x 440 x 380 mm
Poids approximatif	25 kg
Nettoyage	Chiffon sec, sans solvant ni produit volatile
Précautions de sécurité	Ne pas ouvrir, débrancher avant entretien, éviter l'humidité et les sources de chaleur

FOIRE AUX QUESTIONS - HD 35A RCF

Comment brancher l'enceinte RCF HD 35A ?

Utilisez les entrées Jack ou XLR symétriques. Branchez le cordon secteur sur le connecteur IEC, puis mettez l'interrupteur sur ON. Assurez-vous que la table de mixage est allumée avant l'enceinte.

Que signifie le clignotement de la LED Limiter ?

La LED Limiter rouge clignote lorsque le circuit d'écrêtage doux est actif. Un clignotement occasionnel est normal, mais s'il est fréquent, réduisez le niveau du signal d'entrée.

Comment utiliser le sélecteur Flat/Boost ?

Le sélecteur Flat/Boost permet de choisir l'égalisation. 'Flat' est recommandé pour la plupart des applications, tandis que 'Boost' est un loudness adapté à la diffusion de musique d'ambiance à bas volume.

Quels câbles utiliser pour éviter les bruits parasites ?

Utilisez exclusivement des câbles blindés pour les signaux ligne. Évitez de les faire passer à proximité de câbles secteur, de câbles d'enceinte ou d'équipements générant de forts champs électromagnétiques.

L'enceinte peut-elle être suspendue ?

Oui, utilisez au moins deux cavités filetées M10 sur les faces opposées. Ne suspendez jamais l'enceinte par ses poignées, elles sont prévues uniquement pour le transport.

Comment nettoyer l'enceinte HD 35A ?

Utilisez un chiffon sec. N'utilisez pas de solvant, d'alcool, de benzène ou tout autre produit volatile qui pourrait endommager les surfaces.

Que faire si la LED Power Status ne s'allume pas ?

Vérifiez que le cordon secteur est branché et que l'interrupteur est en position ON. Assurez-vous que la tension secteur correspond à celle indiquée sur l'appareil. Si le problème persiste, contactez un centre SAV agréé.

Quel est le type de fusible à utiliser ?

Pour une alimentation 230V, utilisez un fusible T 3.15 AL 250 V. Pour 115V, utilisez T 6.3 AL 250 V. Le changement de fusible doit être effectué par un centre SAV agréé.

Comment éviter d'endommager l'enceinte à la mise sous tension ?

Mettez toujours la table de mixage sous tension avant l'enceinte et réglez le volume au minimum avant d'allumer. À l'extinction, éteignez l'enceinte en premier.

Que signifie le code clignotant de la LED Limiter après l'initialisation ?

Le microprocesseur indique des erreurs : 1-2 clignotements = avertissement, 3-4 = limitation (volume réduit de 3 dB), 5-8 = panne (mute). En cas de panne, contactez le SAV.

MODE D'EMPLOI HD 35A RCF

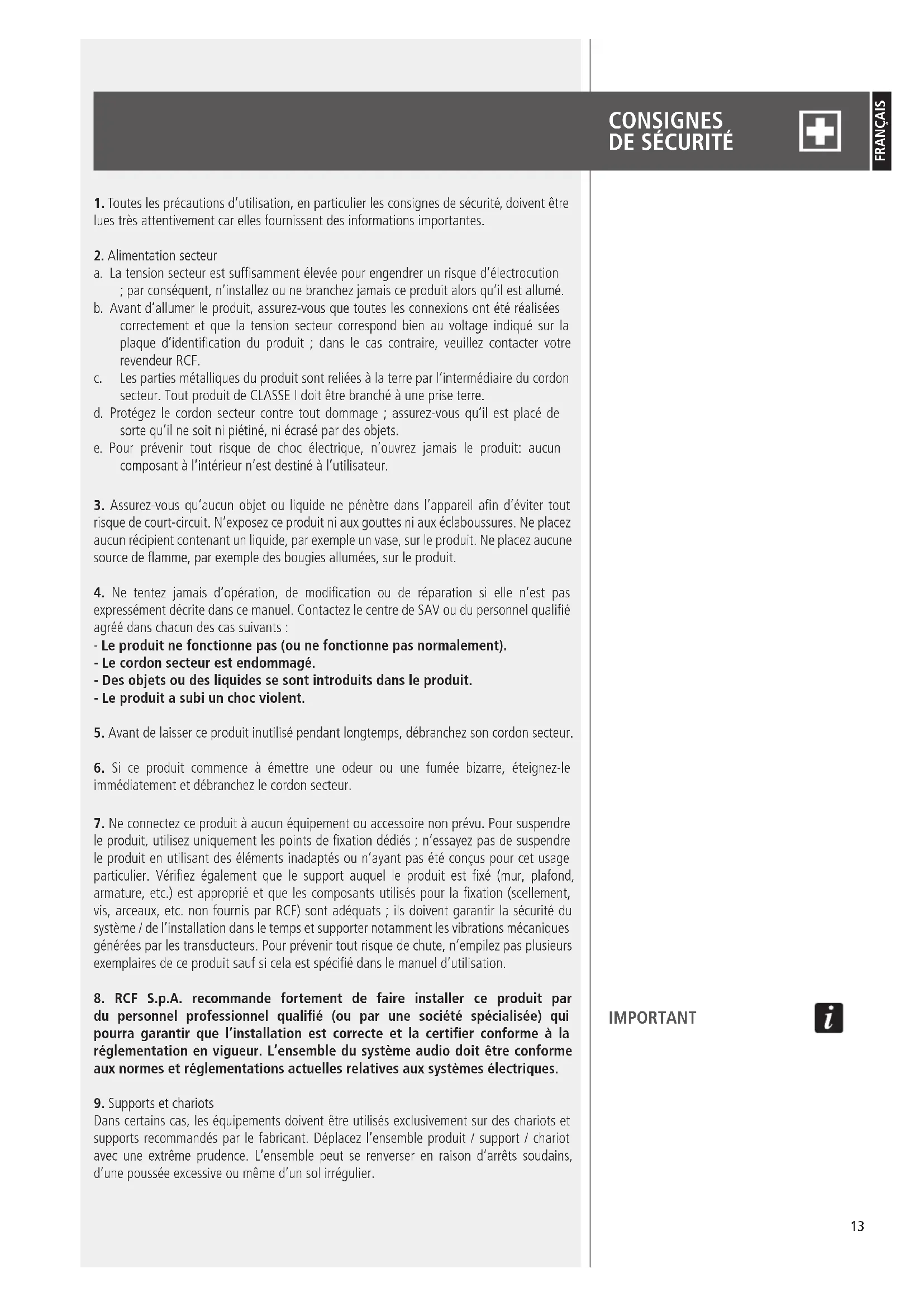

1. Toutes les précautions d'utilisation, en particulier les consignes de sécurité, doivent être lues très attentivement car elles fournissent des informations importantes.
2. Alimentation secteur

a. La tension secteur est suffisamment élevée pour engendrer un risque d'électrocution ; par conséquent, n'installez ou ne branchez jamais ce produit alors qu'il est allumé.
b. Avant d'allumer le produit, assurez-vous que toutes les connexions ont été réalisées correctement et que la tension secteur correspond bien au voltage indiqué sur la plaque d'identification du produit ; dans le cas contraire, veuillez contacter votre revendeur RCF.
c. Les parties métalliques du produit sont reliées à la terre par l'intermédiaire du cordon secteur. Tout produit de CLASSE I doit être branché à une prise terre.
d. Protégez le cordon secteur contre tout dommage ; assurez-vous qu'il est placé de sorte qu'il ne soit ni piétiné, ni écrasé par des objets.
e. Pour prévenir tout risque de choc électrique, n'ouvrez jamais le produit: aucun composant à l'intérieur n'est destiné à l'utilisateur.

1. Assurez-vous qu'aucun objet ou liquide ne pénètre dans l'appareil afin d'éviter tout risque de court-circuit. N'exposez ce produit ni aux gouttes ni aux éclaboussures. Ne placez aucun récipient contenant un liquide, par exemple un vase, sur le produit. Ne placez aucune source de flamme, par exemple des bougies allumées, sur le produit.
2. Ne tentez jamais d'opération, de modification ou de réparation si elle n'est pas expressément décrite dans ce manuel. Contactez le centre de SAV ou du personnel qualifié agréé dans chacun des cas suivants :

- Le produit ne fonctionne pas (ou ne fonctionne pas normalement).

• Le cordon secteur est endommagé.
• Des objets ou des liquides se sont introduits dans le produit.

• Le produit a subi un choc violent.

• Avant de laisser ce produit inutilisé pendant longtemps, débranchez son cordon secteur.

• Si ce produit commence à émettre une odeur ou une fumée bizarre, éteignez-le immédiatement et débranchez le cordon secteur.
• Ne connectez ce produit à aucun équipement ou accessoire non prévu. Pour suspendre le produit, utilisez uniquement les points de fixation dédiés ; n'essayez pas de suspendre le produit en utilisant des éléments inadaptés ou n'ayant pas été conçus pour cet usage particulier. Vérifiez également que le support auquel le produit est fixé (mur, plafond, armature, etc.) est approprié et que les composants utilisés pour la fixation (scellement, vis, arceaux, etc. non fournis par RCF) sont adéquats ; ils doivent garantir la sécurité du système / de l'installation dans le temps et supporter notamment les vibrations mécaniques générées par les transducteurs. Pour prévenir tout risque de chute, n'empilez pas plusieurs exemplaires de ce produit sauf si cela est spécifié dans le manuel d'utilisation.
• RCF S.p.A. recommande fortement de faire installer ce produit par du personnel professionnel qualifié (ou par une société spécialisée) qui pourra garantir que l'installation est correcte et la certifier conforme à la réglementation en vigueur. L'ensemble du système audio doit être conforme aux normes et réglementations actuelles relatives aux systèmes électriques.
• Supports et chariots

Dans certains cas, les équipements doivent être utilisés exclusivement sur des chariots et supports recommandés par le fabricant. Déplacez l'ensemble produit / support / chariot avec une extrême prudence. L'ensemble peut se renverser en raison d'arrêts soudains, d'une poussée excessive ou même d'un sol irrégulier.

IMPORTANT

1. L'installation d'un système audio professionnel nécessite de tenir compte de nombreux facteurs mécaniques et électriques (en plus des paramètres strictement acoustiques tels que la pression sonore, les angles de couverture, la réponse en fréquence, etc.).

11. Surdité

L'exposition à des niveaux de pression acoustique élevés peut entraîner des dommages auditifs permanents. Le niveau de pression acoustique à partir duquel on peut constater des pertes du sens de l'ouïe varie en fonction des individus et dépend de la durée d'exposition. Pour se prémunir contre les niveaux de pression acoustique élevés, toute personne exposée doit s'équiper d'un dispositif de protection adapté. Vous devez porter des bouchons d'oreille ou un casque antibruit pendant le fonctionnement d'un transducteur capable de produire des niveaux de pression sonore élevés. Consultez les spécifications techniques du manuel d'utilisation pour connaître le niveau de pression acoustique maximal.

NOTES IMPORTANTES

Pour éviter l'apparition de bruit indésirable dans les câbles des signaux ligne, utilisez exclusivement des câbles blindés et évitez de les faire passer à proximité:

• des équipements qui produisent de puissants champs électromagnétiques
• des câbles secteur
• des câbles d'enceinte.

NOTES IMPORTANTES

PRÉCAUTIONS D'UTILISATION

PRÉCAUTIONS D'UTILISATION

• Placez ce produit loin de toute source de chaleur et veillez toujours à ce que l'air circule librement autour de lui.
• Ne faites pas fonctionner ce produit en surcharge pendant longtemps.
• Ne forcez jamais sur les commandes du produit (touches, boutons, etc.).
• N'utilisez pas de solvant, d'alcool, de benzène ou d'autre produit volatile pour nettoyer les parties extérieures de ce produit.

NOTES IMPORTANTES

Avant de connecter et d'utiliser ce produit, veuillez lire ce manuel avec attention et le conserver à portée de main pour pouvoir le consulter ultérieurement. Le manuel doit être considéré comme faisant partie intégrante de ce produit et doit être transmis lors de tout changement de propriétaire car il décrit l'installation et l'utilisation correctes du produit ainsi que les précautions d'emploi à respecter. RCF S.p.A. décline toute responsabilité concernant l'installation et/ou l'utilisation incorrecte(s) de ce produit.

AVERTISSEMENT: Pour prévenir tout risque d'incendie et de choc électrique, n'exposez jamais ce produit à la pluie ou à l'humidité.

ATTENTION: pour éviter les chocs électriques, débranchez l'appareil de l'alimentation lorsque la grille est retirée

NOTES IMPORTANTES

ATTENTION

ATTENTION

1 ENTRÉES SUR JACK/XLR FEMELLE (SYMÉTRIQUES/ASYMÉTRIQUES). Le système possède des connecteurs Jack et XLR. Ces entrées symétriques peuvent être utilisées avec des liaisons symétriques ou asymétriques transportant des signaux source de niveau micro ou ligne. Le second connecteur symétrique est câblé en parallèle pour permettre d'envoyer le signal audio à d'autres enceintes, à des enregistreurs ou à des amplificateurs supplémentaires.
2 LED LIMITER. L'étage de puissance possède un circuit limiteur pour empêcher l'apparition d'écrêtage (clipping) dans les amplificateurs et de distorsion dans les haut-parleurs. La LED clignote en ROUGE quand le circuit d'écrêtage doux (soft clipping) est actif. Le fait que la LED «Limiter» clignote occasionnellement est acceptable. En revanche, si elle clignote fréquemment ou reste continuellement allumée, réduisez le niveau du signal.
3 LED SIGNAL. L'indicateur de signal s'allume en vert lorsqu'un signal est présent dans l'entrée principale.
4 LED POWER STATUS. Cette LED s'allume quand le système est connecté à la tension secteur et le commutateur secteur est en position marche (ON).
5 SORTIE DE SIGNAL SUR ALR MÂLE. Cette sortie sur XLR délivre le signal source non traité pour alimenter d'autres enceintes.
6 RÉGLAGE DE VOLUME. Détermine le volume de l'amplificateur. Ce réglage n'affecte pas le niveau de sortie «LINK» / «INPUT-LINK».
7 SÉLECTEUR FLAT/BOOST. Sélectionne le mode d'égalisation «Flat» ou «Boost». L'égalisation «Boost» est un loudness recommandé pour la diffusion de musique de fond lorsque le système fonctionne à bas volume. Pour toutes les autres applications, nous vous recommandons d'utiliser l'égalisation «Flat».
8 SÉLECTEUR DE SENSIBILITÉ D'ENTRÉE. Placez le sélecteur en position «LINE» avec les sources de niveau ligne (0 dB) et en position «MIC» avec les sources de niveau micro.
9 CONNECTEUR SECTEUR IEC. Le connecteur secteur AC de type IEC est destiné au raccordement du cordon d'alimentation. (L'enceinte HD 35-A est equipè de connecteur d'alimentation Powercon input/output)
10 PORTE-FUSIBLE. Logement du fusible de la tension secteur.
11 INTERRUPTEUR MARCHE/ARRÊT. Ce commutateur allume/éteint l'alimentation électrique AC.

Les connecteurs XLR sont conformes au standard AES suivant:

Vous trouverez tous les réglages, le signal et les entrées utilisées sur le panneau arrière. S'il est nécessaire de modifier le voltage, contacter votre revendeur ou un centre de SAV agréé par RCF. Cette opération nécessitant un changement de fusible est réservée à un centre de SAV agréé par RCF.

Vous pouvez déjà connecter le cordon secteur et le câble audio ; cependant, avant d'allumer l'enceinte, vérifiez que son réglage de niveau ainsi que celui de la table de mixage qui l'alimente sont au minimum. Il est très important que la table de mixage soit déjà en marche avant d'allumer l'enceinte. Cela permet d'éviter tout dommage aux haut-parleurs et toute apparition de bruit de mise sous tension émis par des éléments de la chaîne audio. La bonne habitude à prendre consiste à toujours allumer les enceintes en dernier et à les éteindre en premier après utilisation. À présent, vous pouvez allumer l'enceinte et la régler au volume approprié.

L'enceinte possède un microprocesseur qui contrôle les traitements par DSP et l'amplificateur. Un processus d'initialisation est déclenché à l'allumage de l'enceinte. Pendant cette phase de test, les LED «Limiter», «Signal» et «Power Status» du module d'amplification restent éteintes pendant environ deux secondes. À la fin du processus d'initialisation du module d'amplification, seule la LED verte «Ready» reste constamment allumée. Si une grave erreur de fonctionnement est constatée dans l'enceinte, la LED de la face avant clignote un certain nombre de fois tandis que la LED «Limiter» du module d'amplification clignote. L'enceinte passe en mode muet («mute»).

AVANT DE CONNECTER L'ENCEINTE

AVANT LA MISE EN SERVICE DE L'ENCEINTE

MISE EN SERVICE DE L'ENCEINTE

INSTALLATION

La base de l'enceinte est équipée d'une embase de 35 mm destinée au montage de l'enceinte sur un pied ou un tube d'espacement. Les enceintes D-LINE ne doivent être suspendues qu'avec des accessoires adaptés. Quelle que soit la situation, utilisez au moins deux cavités filetées M10 sur les faces opposées de l'enceinte.

ATTENTION: Ne suspendez jamais les enceintes D-LINE par leurs poignées. Les poignées permettent de transporter l'enceinte mais pas de la suspendre.

ATTENTION

INDICATIONS D'ERREUR ET SÉCURITÉ

Le microprocesseur peut identifier trois types d'erreurs différentes signalées par le clignotement de la LED rouge «Limiter» du module d'amplification avant l'allumage de la LED verte «Power Status». Les trois types d'erreurs sont : AVERTISSEMENT: une légère erreur ou un disfonctionnement résolu automatiquement a été détecté. Les performances de l'enceinte ne sont pas limitées. LIMITATION: une erreur a été détectée. Les performances de l'enceinte sont limitées (le volume sonore est réduit de 3 dB). Cela n'affecte pas l'activité de l'enceinte qui continue de fonctionner. Cependant, il faudra contacter un centre de SAV pour résoudre le problème. PANNE: une erreur grave a été détectée. L'enceinte passe en mode muet («mute»).

INDICATIONS LUMINEUSES: 1 ou 2 clignotements > Avertissement

3 ou 4 clignotements > Limitation 5 à 8 clignotements > Panne.

En cas de panne, la LED verte «Ready» reste éteinte. Effectuez les vérifications ci-dessous:

- Vérifiez que l'enceinte est correctement branchée au secteur.

- Assurez-vous que le secteur délivre la tension correcte.

- Vérifiez que l'enceinte n'est pas en surchauffe.

- Débranchez l'enceinte de la tension secteur, attendez quelques minutes puis branchez-la de nouveau. Si la LED «Limiter» est toujours allumée à la suite de ces tests, veuillez contacter un centre de SAV agréé.

ALIMENTATION SECTEUR 230 Volt, 50 Hz: FUSIBLE T 3.15 AL 250 V

ALIMENTATION SECTEUR 115 Volt, 60 Hz: FUSIBLE T 6.3 AL 250 V

RÉGLAGE DE LA TENSION D'ALIMENTATION

(RÉSERVÉ AUX SERVICES TECHNIQUES RCF)
