Produkttyp	Aktiv verstärkter Lautsprecher
Marke	RCF
Modell	HD 35A
Kategorie	Lautsprecher
Netzstromversorgung	230 V ~ 50 Hz oder 115 V ~ 60 Hz (wählbar durch Kundendienst)
Netzsicherung (230V)	T 3,15 AL 250 V
Netzsicherung (115V)	T 6,3 AL 250 V
Eingangssteckverbinder	Klinke 6,35 mm und XLR-Buchse (symmetrisch/unsymmetrisch)
Ausgangssteckverbinder	XLR-Stecker (unverarbeitetes Quellsignal)
Stromanschluss	IEC (Powercon Ein-/Ausgang)
Einstellungen	Lautstärke, Flat/Boost-Schalter, LINE/MIC-Schalter, Ein-/Ausschalter
LED-Anzeigen	Limiter (rot), Signal (grün), Power Status (grün)
Schutz	Übersteuerungsbegrenzer (Soft Clipping), Thermoschutz
DSP	Mikroprozessor steuert DSP und Verstärker
Montageunterstützung	35 mm Stativflansch, M10 Aufhängepunkte (mindestens 2)
Ungefähre Maße (H x B x T)	680 x 440 x 380 mm
Ungefähres Gewicht	25 kg
Reinigung	Trockenes Tuch, ohne Lösungsmittel oder flüchtige Stoffe
Sicherheitshinweise	Nicht öffnen, vor Wartung vom Netz trennen, Feuchtigkeit und Wärmequellen vermeiden

Häufig gestellte Fragen - HD 35A RCF

Wie schließe ich den RCF HD 35A Lautsprecher an?

Verwenden Sie die symmetrischen Klinken- oder XLR-Eingänge. Schließen Sie das Netzkabel an den IEC-Stecker an und schalten Sie den Schalter auf ON. Stellen Sie sicher, dass das Mischpult eingeschaltet ist, bevor Sie den Lautsprecher einschalten.

Was bedeutet das Blinken der Limiter-LED?

Die rote Limiter-LED blinkt, wenn der Soft-Clipping-Kreis aktiv ist. Gelegentliches Blinken ist normal, aber wenn es häufig auftritt, reduzieren Sie den Eingangspegel.

Wie verwende ich den Flat/Boost-Schalter?

Der Flat/Boost-Schalter wählt die Entzerrung. 'Flat' wird für die meisten Anwendungen empfohlen, während 'Boost' eine Lautheitsanhebung für die Wiedergabe von Hintergrundmusik bei niedriger Lautstärke ist.

Welche Kabel sollten verwendet werden, um Störgeräusche zu vermeiden?

Verwenden Sie ausschließlich geschirmte Kabel für die Line-Signale. Vermeiden Sie die Nähe zu Netzkabeln, Lautsprecherkabeln oder Geräten, die starke elektromagnetische Felder erzeugen.

Kann der Lautsprecher aufgehängt werden?

Ja, verwenden Sie mindestens zwei M10-Gewindebohrungen an gegenüberliegenden Seiten. Hängen Sie den Lautsprecher niemals an den Griffen auf; diese sind nur für den Transport vorgesehen.

Wie reinige ich den HD 35A Lautsprecher?

Verwenden Sie ein trockenes Tuch. Verwenden Sie keine Lösungsmittel, Alkohol, Benzin oder andere flüchtige Substanzen, die die Oberflächen beschädigen könnten.

Was tun, wenn die Power-Status-LED nicht leuchtet?

Überprüfen Sie, ob das Netzkabel eingesteckt und der Schalter auf ON steht. Stellen Sie sicher, dass die Netzspannung mit der auf dem Gerät angegebenen übereinstimmt. Wenn das Problem weiterhin besteht, wenden Sie sich an ein autorisiertes Service-Center.

Welcher Sicherungstyp ist zu verwenden?

Für 230V verwenden Sie eine Sicherung T 3,15 AL 250 V. Für 115V verwenden Sie T 6,3 AL 250 V. Der Sicherungswechsel muss von einem autorisierten Service-Center durchgeführt werden.

Wie vermeide ich Schäden am Lautsprecher beim Einschalten?

Schalten Sie immer zuerst das Mischpult und dann den Lautsprecher ein und stellen Sie die Lautstärke vor dem Einschalten auf Minimum. Beim Ausschalten schalten Sie zuerst den Lautsprecher aus.

Was bedeutet der blinkende Code der Limiter-LED nach der Initialisierung?

Der Mikroprozessor zeigt Fehler an: 1-2 Blinks = Warnung, 3-4 = Begrenzung (Lautstärke um 3 dB reduziert), 5-8 = Störung (Stummschaltung). Bei einer Störung wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG HD 35A RCF

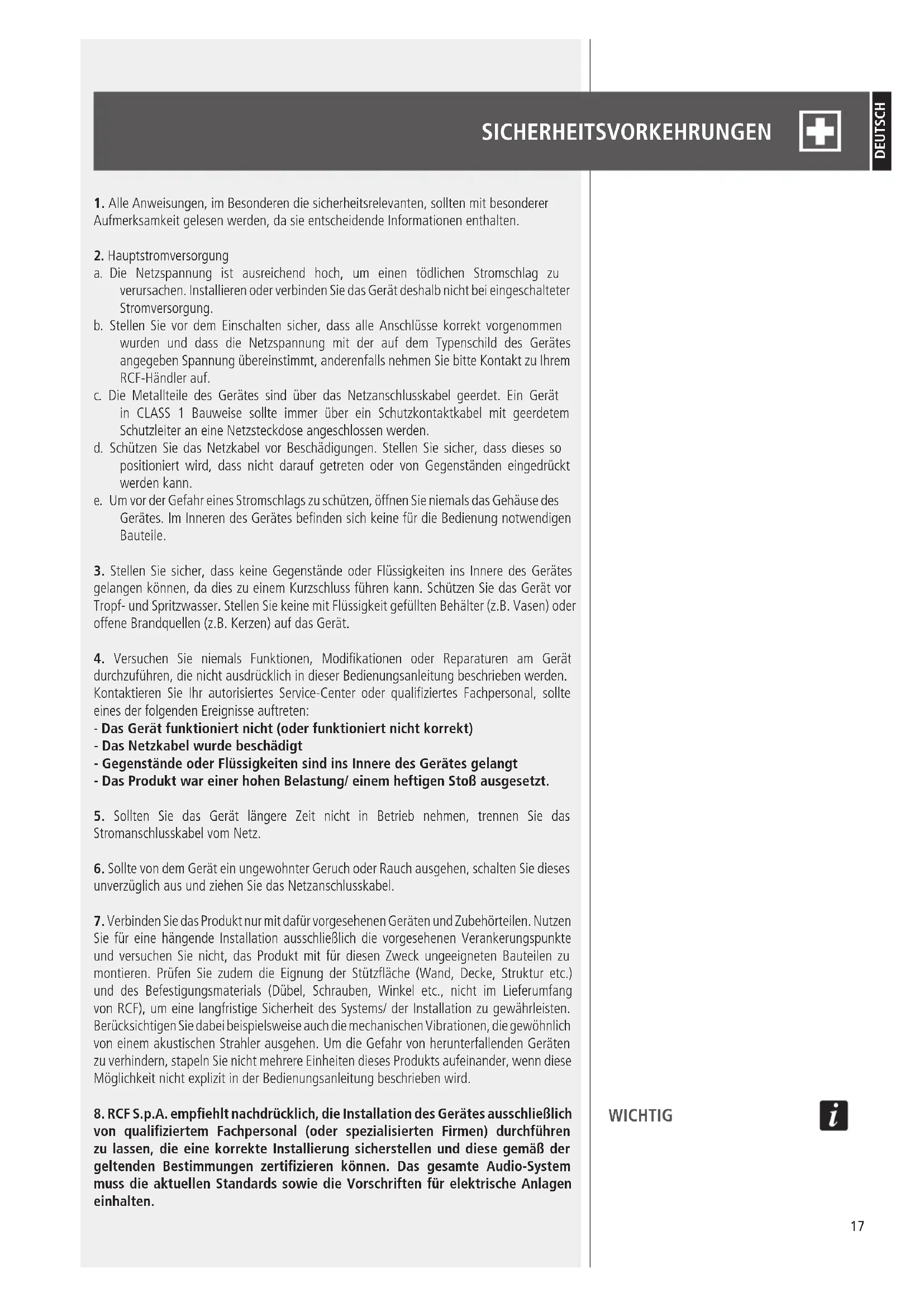

1. Alle Anweisungen, im Besonderen die sicherheitsrelevanten, sollten mit besonderer Aufmerksamkeit gelesen werden, da sie entscheidende Informationen enthalten.
2. Hauptstromversorgung

a. Die Netzspannung ist ausreichend hoch, um einen tödlichen Stromschlag zu verursachen. Installieren oder verbinden Sie das Gerät deshalb nicht bei eingeschalteter Stromversorgung.
b. Stellen Sie vor dem Einschalten sicher, dass alle Anschlüsse korrekt vorgenommen wurden und dass die Netzspannung mit der auf dem Typenschild des Gerätes angegeben Spannung übereinstimmt, anderenfalls nehmen Sie bitte Kontakt zu Ihrem RCF-Händler auf.
c. Die Metallteile des Gerätes sind über das Netzanschlusskabel geerdet. Ein Gerät in CLASS 1 Bauweise sollte immer über ein Schutzkontaktkabel mit geerdetem Schutzleiter an eine Netzsteckdose angeschlossen werden.
d. Schützen Sie das Netzkabel vor Beschädigungen. Stellen Sie sicher, dass dieses so positioniert wird, dass nicht darauf getreten oder von Gegenständen eingedrückt werden kann.
e. Um vor der Gefahr eines Stromschlags zu schützen, öffnen Sie niemals das Gehäuse des Gerätes. Im Inneren des Gerätes befinden sich keine für die Bedienung notwendigen Bauteile.

1. Stellen Sie sicher, dass keine Gegenstände oder Flüssigkeiten ins Innere des Gerätes gelangen können, da dies zu einem Kurzschluss führen kann. Schützen Sie das Gerät vor Tropf- und Spritzwasser. Stellen Sie keine mit Flüssigkeit gefüllten Behälter (z.B. Vasen) oder offene Brandquellen (z.B. Kerzen) auf das Gerät.

2. Versuchen Sie niemals Funktionen, Modifikationen oder Reparaturen am Gerät durchzuführen, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben werden. Kontaktieren Sie Ihr autorisiertes Service-Center oder qualifiziertes Fachpersonal, sollte eines der folgenden Ereignisse auftreten:

3. Das Gerät funktioniert nicht (oder funktioniert nicht korrekt)

4. Das Netzkabel wurde beschädigt
5. Gegenstände oder Flüssigkeiten sind ins Innere des Gerätes gelangt

6. Das Produkt war einer hohen Belastung/ einem heftigen Stoß ausgesetzt.

7. Sollten Sie das Gerät längere Zeit nicht in Betrieb nehmen, trennen Sie das Stromanschlusskabel vom Netz.

8. Sollte von dem Gerät ein ungewohnter Geruch oder Rauch ausgehen, schalten Sie dieses unverzüglich aus und ziehen Sie das Netzanschlusskabel.
9. Verbinden Sie das Produkt nur mit dafür vorgesehenen Geräten und Zubehörteilen. Nutzen Sie für eine hängende Installation ausschließlich die vorgesehenen Verankerungspunkte und versuchen Sie nicht, das Produkt mit für diesen Zweck ungeeigneten Bauteilen zu montieren. Prüfen Sie zudem die Eignung der Stützfläche (Wand, Decke, Struktur etc.) und des Befestigungsmaterials (Dübel, Schrauben, Winkel etc., nicht im Lieferumfang von RCF), um eine langfristige Sicherheit des Systems/ der Installation zu gewährleisten. Berücksichtigen Sie dabei beispielsweise auch die mechanischen Vibrationen, die gewöhnlich von einem akustischen Strahler ausgehen. Um die Gefahr von herunterfallenden Geräten zu verhindern, stapeln Sie nicht mehrere Einheiten dieses Produkts aufeinander, wenn diese Möglichkeit nicht explizit in der Bedienungsanleitung beschrieben wird.
10. RCF S.p.A. empfiehlt nachdrücklich, die Installation des Gerätes ausschließlich von qualifiziertem Fachpersonal (oder spezialisierten Firmen) durchführen zu lassen, die eine korrekte Installierung sicherstellen und diese gemäß der geltenden Bestimmungen zertifizieren können. Das gesamte Audio-System muss die aktuellen Standards sowie die Vorschriften für elektrische Anlagen einhalten.

WICHTIG

1. Halterungen und Gerätewagen

Das Gerät sollte, falls erforderlich, nur mit vom Hersteller empfohlenen Halterungen oder Gerätewagen genutzt werden. Der Gesamtaufbau von Gerät/ Halterung/ Gerätewagen sollte mit extremer Vorsicht bewegt werden. Plötzliches Stoppen, zu starkes Anschieben und unebene Böden könnten zum Umkippen des Aufbaus führen.

1. Bei der Installation eines professionellen Audiosystems sollten neben rein akustischen Parametern (wie etwa Schalldruck, Abdeckungswinkel, Frequenzgang etc.) einige mechanische und elektrische Faktoren beachtet werden.

2. Gehörschädigung

Die Einwirkung hoher Lautstärkepegel kann zu dauerhaften Gehörschädigungen führen. Der Schalldruckpegel, der zu einer Schädigung des Gehörs führt, unterscheidet sich von Person zu Person und ist von der Dauer der Einwirkung abhängig. Um potentielle Gefahren durch hohe Schalldruckpegel zu vermeiden, sollte jeder, der diesen Pegeln ausgesetzt ist, einen geeigneten Gehörschutz verwenden. Beim Einsatz eines leistungsfähigen Schallerzeugers, der hohe Lautstärkepegel erzeugt, ist es erforderlich Gehörschutzstöpsel oder Ohrenschützer zu tragen. Lesen Sie hierzu die Angaben des maximal zulässigen Schalldruckpegels in der Betriebsanleitung der Lautsprecher.

WICHTIGE HINWEISE

Um das Auftreten von Rauschen durch Mikrofon- oder Linesignalleitungen zu vermeiden, verwenden Sie ausschließlich abgeschirmte Verbindungskabel und platzieren Sie diese nicht in der Nähe von:

- Geräten, die starke elektromagnetische Felder erzeugen (z.B. Hochleistungstransformatoren)

- Netzstromkabeln

- Lautsprecherleitungen

WICHTIGE HINWEISE

VORSICHTSMASSNAHMEN

VORSICHTSMASSNAHMEN

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf UND SORGEN Sie für eine ausreichende Luftzirkulation
• Überlasten Sie diese Produkt niemals für eine längere Zeit.
• Forcieren Sie niemals die Bedienelemente (Tasten, Kontrollvorrichtungen, usw.).
• Verwenden Sie für die Reinigung der Außenteile keine Lösungsmittel, Alkohol, Benzin oder andere flüchtige Substanzen.

WICHTIGE HINWEISE

Bevor Sie dieses Gerät in Betrieb nehmen, lesen Sie die Bedienungsanleitung bitte sorgfältig durch und halten Sie diese zur weiteren Einsichtnahme bereit. Die Bedienungsanleitung sollte als wesentlicher Bestandteil dieses Produkts verstanden werden und sollte diesem entsprechend immer beiliegen; auch wenn das Gerät den Besitzer wechselt, um eine korrekte Installation und Benutzung zu gewährleisten sowie um als Referenz für Sicherheitsvorkehrungen zu dienen.

R.C.F S.p.A. übernimmt keine Haftung im Falle einer unsachgemäßen Installation und/oder Benutzung dieses Produkts.

WARNUNG: Um die Gefahr eines Brandes oder eines Stromschlags auszuschließen, setzen Sie dieses Produkt niemals Regen oder sonstiger Feuchtigkeit aus.

ACHTUNG: Um Stromschläge zu vermeiden, trennen Sie das Gerät vom Stromnetz, wenn das Netz entfernt wird

WICHTIGE HINWEISE

WARNUNG

ACHTUNG

1 EINGANG, STEREOKLINKE/XLR WEIBLICH (SYMM. / UNSYMM.). Ein Klinken- oder ein XLR-Stecker lässt sich anschließen. Diese symmetrischen Eingangsbuchsen sind für den symmetrischen oder unsymmetrischen Anschluss eines Mikrofons oder einer Hochpegelquelle (line) geeignet. Die Stereoklinkenbuchse ist parallel zur weiblichen XLR-Buchse angeschlossen und eignet sich deshalb zum Weiterleiten des Audiosignals an eine zweite Aktivbox, ein Aufnahmegerät oder einen anderen Verstärker (ggf. symmetrischer Eingang erforderlich).
2 LIMITER-LED. Die Verstärkereinheit hat eine eingebaute Limiterschaltung zur Vermeidung von Übersteuerung der Verstärker und Überlastung der Lautsprecher. Wenn diese Schaltung zur weichen Signalbegrenzung eingreift, leuchtet die Limiter-Leuchtdiode ROT auf. Dabei ist gelegentliches Aufleuchten in Ordnung. Wenn die LED häufig blinkt oder permanent leuchtet, reduzieren Sie den Signalpegel.
3 SIGNAL-LED. Die Signal-Leuchtdiode leuchtet grün, wenn die Verstärkereinheit am Eingang ein Signal detektiert.
4 NETZKONTROLL-UND ZUSTANDS-LED „STATUS“. Diese LED leuchtet grün, wenn das Gerät ans Stromnetz angeschlossen ist, der Netzschalter in der Position ON ist und die Schutzschaltung keinen Fehler (siehe „Fehlermeldungen der Schutzeinrichtungen“) feststellt.
5 MÄNNLICHER XLR-SIGNALAUSGANG. An dieser XLR-Buchse liegt das Eingangssignal für das Durchschleifen zu einer weiteren aktiven Lautsprecherbox.
6 LAUTSTÄRKEREGLER. Bestimmen Sie hiermit die Lautstärke. Der Signalpegel der männlichen XLR-Ausgangsbuchse (5) bleibt hiervon unbeeinflusst.
7 SCHALTER „FLAT/BOOST“. Der „Boost“-Equalizer ist eine Loudness-Korrektur für die Übertragung von Hintergrundmusik bei geringen Lautstärken. Für alle anderen Anwendungen ist die lineare Stellung „Flat“ empfohlen.
8 EINGANGSEMPFINDLICHKEITSSCHALTER „MIC/LINE“. Schalten Sie auf LINE bei Benutzung einer Hochpegelquelle (line, 0 dBu) und auf MIC, wenn Sie ein Mikrofon direkt angeschlossen haben.
9 KALTGERÄTE-EINGANGSBUCHSE (VDE, IEC). Schließen Sie hier das Netzkabel an. (HD 35-A Powercon input/output)
10 SICHERUNGSHALTER. Halter für die Netzsicherung.
11 NETZSCHALTER. Dieser schaltet die Netzwechselspannung.

Die XLR-Anschlüsse sind nach folgendem AES-Standard belegt:

PIN 1 = Masse (Abschirmung)

PIN 2 = Nichtinvertiert (HOT; +)

PIN 3 = Invertiert (COLD; -)

(Abbildung XLR-Stecker)

Auf der Rückseite finden Sie alle Bedienelemente sowie die Signal- und die Netzanschlüsse. Vergewissern Sie sich zuerst, dass der Netzspannungswahlschalter des Lautsprechersystems sich in der richtigen Position befindet, welche für die europäischen Länder 230 Volt ist. Der Schalter wird wahrscheinlich in der korrekten Position sein (wenn ihn keine unautorisierten Person betätigt hat), aber eine kurze Überprüfung kann Probleme vermeiden. Sollte es doch notwendig sein, die Spannungseinstellung zu ändern, treten Sie bitte mit Ihrem Händler oder einer autorisierten Service-Werkstatt in Kontakt. Dieser Vorgang erfordert den Austausch der Sicherung und ist einer von RCF autorisierten Service-Werkstatt vorbehalten.

Schließen Sie nun das Netzkabel und das Signalkabel an, aber stellen Sie vor dem Einschalten des Lautsprechersystems sicher, dass der Lautstärkeregler (auch der des Mischpultausgangs) in Minimalstellung steht. Es ist wichtig, dass vor dem Anschalten des Lautsprechersystems schon das Mischpult angeschaltet ist. Dies vermeidet sowohl eine Beschädigung des Lautsprechers als auch Knall-artige Einschaltgeräusche von anderen Teilen der Signalkette. Es ist eine gute Gewohnheit, die Endverstärker immer als Letzte einzuschalten und sie unmittelbar nach dem Auftritt auszuschalten. Nun können Sie das Lautsprechersystem anschalten und mit dem Lautstärkeregler einen geeigneten Pegel einstellen.

VOR DEM ANSCHLIESSEN DES LAUTSPRECHERSYSTEMS

VOR DEM EINSCHALTEN DES LAUTSPRECHERSYSTEMS

INSTALLATION

Die Flanschbuchse an der Unterseite zum Betrieb der Lautsprecherbox auf einem Lautsprecherstativ hat den Normdurchmesser von 35 mm. Zum Aufhängen von D-LINE Lautsprecherboxen DÜRFEN NUR zugelassene Befestigungskomponenten zum Einsatz kommen. Benutzen Sie dazu in jedem Fall beide an den Gehäuseseiten befindlichen M10-Gewinde.

/!!WARNUNG: Hängen Sie Lautsprecherboxen nie an ihren Griffen auf. Griffe sind für den Transport vorgesehen, nicht für rigging.

WARNUNG

!

Der Mikroprozessor ist in der Lage, drei verschiedene Arten von Störungen durch unterschiedliches Blinken der roten LED „LIMITER“ auf dem Bedienfeld des Verstärkers vor dem Aufleuchten der grünen LED „READY“ anzuzeigen. Bei den drei Störungsarten handelt es sich um: WARNUNG: ein leichter Fehler oder eine selbst wiederherstellbare Fehlfunktion liegt vor, und die Wiedergabe der Lautsprecherbox ist nicht eingeschränkt. SIGNALBEGRENZUNG (Limiting): die Schutzschaltung hat einen Fehler festgestellt und das Audiosignal der Lautsprecherbox begrenzt (der Schallpegel ist um 3 dB reduziert). Dies beeinträchtigt die Funktion der Lautsprecherbox nicht, da sie weiterarbeitet. Es ist dennoch notwendig, eine Service-Werkstatt zu kontaktieren, um dieses Problem zu beheben. SCHWERER FEHLER: eine ernste Fehlfunktion ist aufgetreten. Die Lautsprecherbox ist stummgeschaltet. Zahl der Blinksignale:

1 oder 2 > Warnung 3 oder 4 > Signalbegrenzung 5 bis 8 > Schwerer Fehler
Im Fall eines schweren Fehlers bleibt die grüne „Status“ - LED ausgeschaltet.
Führen Sie im Fall einer dieser Fehlermeldungen folgende Tests durch:
- Überprüfen Sie, ob die Lautsprecherbox richtig ans Spannungsnetz angeschlossen ist.
- Stellen Sie sicher, dass die richtige Netzspannung eingestellt ist.
- Vergewissern Sie sich, dass die Verstärkereinheit nicht überhitzt ist.
- Trennen Sie die Lautsprecherbox vom Spannungsnetz, warten Sie einige Minuten, und schließen Sie diese dann wieder an. Wenn nach diesen Überprüfungen die rote „LIMITER“ - LED noch leuchtet, treten Sie bitte mit einer autorisierten Service-Werkstatt in Kontakt.

230 Volt, 50 Hz: SICHERUNG T 3.15 AL 250 V

115 Volt, 60 Hz: SICHERUNG T 6.3 AL 250 V

NETZSPANNUNGSEINSTELLUNG

(AUTORISIERTEN SERVICE-WERKSTÄTTEN VORBEHALTEN)

ACOUSTICAL

Frequency response

Max SPL

Horizontal Coverage

Vertical Coverage

Crossover point

TRANSDUCERS

Low frequency

High frequency

AMPLIFIER

Total power

Low section

High section

Inrush Current

CONNECTIONS

Signal input/output

Power input
