Glide EGL436SS - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Hotte aspirante
Dimensions	Largeur : 90 cm
Type d'installation	Encastrable
Débit d'air maximum	700 m³/h
Niveaux de puissance	3 niveaux de puissance
Filtre à graisse	Filtre métallique lavable
Éclairage	LED intégré
Niveau sonore	Max 65 dB
Consommation énergétique	Classe énergétique A
Fonctionnalités supplémentaires	Mode de recirculation possible
Entretien	Filtres à nettoyer régulièrement
Garantie	2 ans
Consignes de sécurité	Ne pas utiliser sans filtre, installer selon les instructions

FOIRE AUX QUESTIONS - Glide EGL436SS ELICA

Comment installer la hotte ELICA Glide EGL436SS ?

Pour installer la hotte ELICA Glide EGL436SS, veuillez suivre le guide d'installation fourni dans la boîte. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation et de respecter les mesures de sécurité.

Quels sont les dimensions de la hotte ELICA Glide EGL436SS ?

Les dimensions de la hotte ELICA Glide EGL436SS sont de 43,6 cm de large, 29,5 cm de profondeur et 11,4 cm de hauteur.

Comment nettoyer les filtres de la hotte ELICA Glide EGL436SS ?

Les filtres métalliques de la hotte peuvent être nettoyés au lave-vaisselle ou à la main avec de l'eau chaude et un détergent doux. Assurez-vous de bien les sécher avant de les remettre en place.

La hotte ELICA Glide EGL436SS fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lorsque la hotte fonctionne, surtout à des vitesses élevées. Si le bruit est excessif, vérifiez que la hotte est correctement installée et que rien ne bloque le moteur.

Comment changer l'éclairage de la hotte ELICA Glide EGL436SS ?

Pour changer l'éclairage, retirez délicatement l'ampoule défectueuse et remplacez-la par une ampoule de type LED compatible. Consultez le manuel d'utilisateur pour les spécifications exactes.

Quel type de moteur est utilisé dans la hotte ELICA Glide EGL436SS ?

La hotte ELICA Glide EGL436SS est équipée d'un moteur à haute efficacité qui offre une excellente extraction d'air tout en étant économe en énergie.

Puis-je utiliser la hotte ELICA Glide EGL436SS sans évacuation extérieure ?

Oui, vous pouvez utiliser la hotte en mode recirculation si vous n'avez pas d'évacuation extérieure. Assurez-vous d'installer les filtres à charbon appropriés pour ce mode.

Où puis-je trouver des pièces de rechange pour la hotte ELICA Glide EGL436SS ?

Les pièces de rechange peuvent être commandées directement auprès du service client d'ELICA ou chez des revendeurs agréés. Il est recommandé de fournir le modèle exact lors de la commande.

MODE D'EMPLOI Glide EGL436SS ELICA

Use, Care, and Installation Guide Guide d'utilisation, d'entretien et d'installation Guía de instalación, uso y mantenimiento

READ AND SAVE THESE INSTRUCTIONS LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES LEA Y GUARDE ESTAS INSTRUCCIONES

English

French

Spanish

Contents

Sommaire

Contenido

English

Contents

Avis de sécurité important....20

Exigences électriques et exigences d'installation 22

Exigences électriques ....22

Avant d'installer la hotte 23

Liste des pièces 24

Pièces fournies....24

Dimensions et Dégagement....25

Exemples et possibilités de positionnement des conduits....26

Méthodes de ventilation 26

Préparation....27

Installation 28

Installation - Version à conduit ....28

Description de la hotte et des commandes....32

Commandes 32

Instructions pour l'entretien, utilisateur et la maintenance.... 34

Nettoyage 34

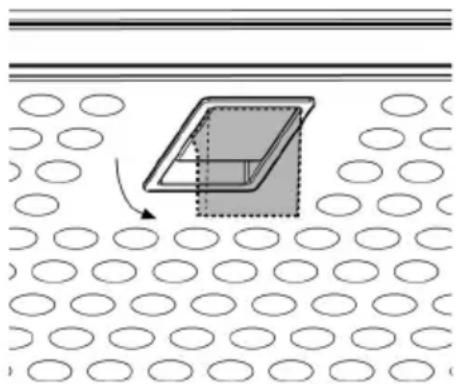

Filtre à graisse....34

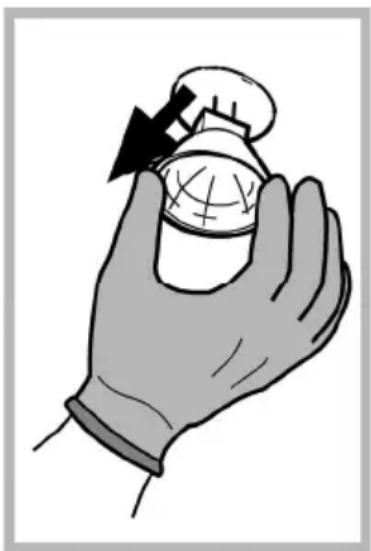

Remplacement des ampoules....34

APPROUVÉ POUR LES APPAREILS DE TYPE RÉSIDENTIEL POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER. L'INSTALLATION DE L'APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.

IMPORTANT : Conservez ces instructions afin de pouvoir les remettre à l'inspecteur-électricien de votre région.

INSTALLATEUR : Veuillez laisser ces instructions avec l'appareil pour le propriétaire.

PROPRIÉTAIRE : Veuillez conserver ces instructions pour pouvoir vous y référer plus tard.

Avertissement de sécurité : Coupez l'alimentation du circuit dans le panneau électrique et verrouillez le panneau avant de raccorder les fils de cet appareil.

Exigence : 120 V c.a., 60 Hz circuit de dérivation de 15 V c.a., 20 Hz, de 15 ou 20 A.

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

Avis de sécurité important

ATTENTION

UTILISER CET APPAREIL À DES FINS DE VENTILATION GÉNÉRALE SEULEMENT. NE PAS UTILISER CET APPAREIL POUR ÉVACUER DES MATÉRIAUX OU DES VAPEURS DANGEREUX OU EXPLOSIFS.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE ET DE BLESSURE, RESPECTER LES DIRECTIVES SUIVANTES :

A. Utiliser cet appareil uniquement aux fins prévues par le fabricant. Si vous avez des questions à propos de l'appareil, communiquez avec le fabricant.

B. Avant de faire l'entretien de l'appareil ou de le nettoyer, coupez l'alimentation dans le panneau électrique et verrouillez le panneau en bloquant le dispositif permettant d'empêcher d'activer l'alimentation accidentellement. S'il n'est pas possible de verrouiller l'accès au panneau, fixez une étiquette très voyante au panneau électrique.

C. Une personne qualifiée doit effectuer l'installation et le câblage des fils électriques en conformité avec tous les codes et toutes les normes, y compris la cote de résistance au feu.

D. Il est important de prévoir suffisamment d'air pour assurer une bonne combustion de l'équipement de chauffe et l'évacuation adéquates des gaz par le conduit de cheminé afin de prévenir les refoulements d'air. Respectez les directives et les normes de sécurité des fabricants de l'équipement de chauffage, comme celles publiées par la National Fire Protection Association (NFPA), la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et le code des autorités de votre région.

E. Au moment de couper ou de percer un mur ou un plafond, assurez-vous de ne pas endommager la filerie électrique ou

tout autre accès à un service publique.

F. Il faut toujours évacuer à l'extérieur les systèmes à conduit.

ATTENTION

Pour réduire les risques d'incendie et évacuer l'air correctement, assurez-vous que le conduit mène à l'extérieur; il ne faut pas évacuer l'air dans l'espace entre les murs, dans les plafonds, dans les greniers, les vides sanitaires ou les garages.

AVERTISSEMENT

POUR RÉDUIRE DES RISQUES D'INCENDIE, UTILISEZ UNIQUEMENT DES CONDUITS EN MÉTAL.

Installez cette hotte en respectant toutes les exigences mentionnées.

AVERTISSEMENT

Pour réduire les risques d'incendie et de choc électrique, n'utilisez pas cette hotte avec un contrôleur de vitesse à semi-conducteurs.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE DE GRAISSE SUR LES CUISINIÈRES.

a) Ne laissez jamais la cuisinière sans surveillance lorsqu'elle est réglée à une haute température. Les débordements par bouillonnement causent de la fumée et des débordements de gras qui peuvent s'enflammer. Faites chauffer l'huile lentement, à une température basse ou moyenne.
b) Faites toujours fonctionner la hotte lorsque vous utilisez la cuisinière à une haute température ou que vous faites flamber des aliments (P. ex. : crêpes Suzette, cerises jubilées, bœuf au poivre flambé).
c) Nettoyez les hélices de ventilation fréquemment. Il ne faut pas que la

graisse s'accumule sur les filres ou les hélices.

d) Utilisez le bon format de casserole. Utilisez toujours un chaudron de taille approprié à l'élément de la cuisinière.

AVERTISSEMENT

POUR ÉVITER DE BLESSER QUELQU'UN LORS D'UN INCENDIE DE GRAISSE SUR LA CUISINIÈRE, SUIVRE LES CONSEILS SUIVANTS ^a :

a) ÉTOUFFER LES FLAMMES avec un couvercle aux dimensions de la taque de cuisson, une tôle à biscuit ou tout autre plateau métallique, puis couper le gaz ou l'alimentation électrique de la cuisinière. FAIRE ATTENTION A NE PAS SE BRÛLER. Si les flammes ne s'éteignent pas immédiatement, QUITTER LA PIÈCE ET APPELER LES POMPIERS.
b) NE JAMAIS PRENDRE EN MAIN UNE CASSEROLE EN FEU, vous pourriez vous blesser.
c) NE PAS UTILISER D'EAU, y compris les essuies de vaisselle ou les serviettes humides – une violente explosion due à la vapeur formée pourrait survenir.
d) Utiliser un extincteur SEULEMENT si:

1) Vous êtes sûr d'avoir un extincteur de classe ABC que vous savez utiliser.
2) Le feu est petit et confiné à la zone où il s'est formé.
3) Les pompiers ont été appelés.
4) Vous pouvez lutter contre le feu avec une sortie derrière vous.

^a Recommandations tirées des conseils de sécurité en cas d'incendie de cuisine publiés par la NFPA.

MODE OPÉRATOIRE

a. Toujours laisser les grilles de sécurité et les filtres à leur place. Sans la présence de ces derniers, les parties aspirantes pourraient attirer les cheveux, les doigts ou les vêtements.

Le fabricant décline toute responsabilité si les informations détaillées dans ce manuel pour l'installation, l'entretien et l'utilisation

adéquate du produit ne sont pas observées. Le fabriquant décline en outre toute responsabilité pour d'éventuelles blessures dues à des négligences; en outre, la garantie de l'appareil sera annulée suite à des conditions d'entretien inappropriées. Cet appareil est fabriqué pour un usage interne. Ne pas utiliser cet appareil à l'extérieur.

Exigences électriques et exigences d'installation

Exigences électriques

IMPORTANT

Respectez tous les codes et les ordonnances en vigueur.

Le client a la responsabilité de :

Contacter un électricien-installateur.

Vérifier que l'installation électrique est adéquate et conforme avec le Code national de l'électricité, ANSI/NFPA 70 (la plus récente édition*), ou les normes C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 No.0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

Si le code le permet et que vous utilisez un fil de mise à la terre distinct, il est recommandé de faire vérifier le chemin du fil par un électricien.

Ne pas mettre l'appareil à la terre sur une conduite de gaz.

Consultez un électricien qualifié si vous n'êtes pas certain que la hotte est mise à la terre correctement.

N'installez pas un fusible dans le circuit neutre ou le circuit de mise à la terre.

IMPORTANT

Conservez ces instructions afin de pouvoir les remettre à l'inspecteur-électricien.

La hotte doit être câblée uniquement à l'aide de fils de cuivre.

Il faut raccorder la hotte directement à une boîte à fusible ou à un disjoncteur par l'entremise d'une canalisation électrique en métal.

Le calibre de fil doit être conforme aux exigences du Code national de l'électricité, ANSI/NFPA 70 (La plus récente édition*), ou les normes C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

Il faut prévoir un connecteur de canalisation approuvé par l'UL ou la CSA à chaque extrémité de la canalisation d'alimentation (À la hotte et à la boîte de jonction).

Vous pouvez obtenir un exemplaire des normes indiquées en vous adressant à :

Avant d'installer la hotte

1. Pour assurer la ventilation la plus efficace possible, installez la conduite en ligne droite ou avec le moins de coudes possibles.

ATTENTION : La sortie de la conduite de ventilation doit donner sur l'extérieur.

1. Deux personnes sont nécessaires pour effectuer l'installation. Porter des gants pour se protéger des bords coupants.

2. La quincaillerie fournie permet de fixer la hotte à la plupart des murs et des plafonds; consultez un installateur qualifié pour vous assurer que la quincaillerie fournie est adaptée à votre type de mur ou d'armoire.

3. N'utilisez pas de conduit flexible.

4. Dans le cas des endroits sujets aux TEMPÉRATURES FROIDES, il faut installer un clapet de contre-tirage supplémentaire afin de minimiser le retour d'air froid et un isolant thermique non métallique afin de minimiser la conduction de la température extérieur dans le conduit. Il faut placer le clapet du côté de l'air froid de l'isolant thermique.

L'isolant doit être placé le plus près possible de l'endroit où le conduit entre dans la partie chauffée de la maison.

1. Air d'appoint : Le code du bâtiment de votre région peut exiger l'utilisation d'un système d'air d'appoint si vous utilisez un système de ventilation à conduit dont le mouvement d'air dépasse un certain nombre de CFM.

Le nombre de pi3/min varie d'une région à l'autre. Consultez un professionnel de CVC pour connaître les exigences précises de votre région.

Liste des pièces

Pièces fournies

• Boîtier du ventilateur
- Auvent de la hotte
• 1 filtre métallique
• 2 ampoules halogènes

• Paquet de quincaillerie: Transition

1 tricoise Allen

2 étriers inférieurs

2 étriers supérieurs

Guide d'utilisation, d'entretien et d'installation Modèle Chiffon

2 vis de 2,9×9,5 (pour fixer la transition)

4 vis de 4,5×16 (2 pour fixer le tiroir sur la partie inférieure du meuble + 2 (pour fixer le déflecteur)

4 vis de 5x18 (Vis de réglage)

4 vis de 3,5x9,5 (vis de fixation des étriers inférieurs et supérieurs)

Pièces non fournies

• Conduit, canalisation et tous les outils nécessaires à l'installation.
  • TÉLÉCOMMANDE
• Trousse de conversion en hotte à recyclage
  à utiliser seulement avec la version sans conduit (à recyclage)
  comprend : filtre au charbon, soutien de filtre au charbon et support de fixation, déflecteur

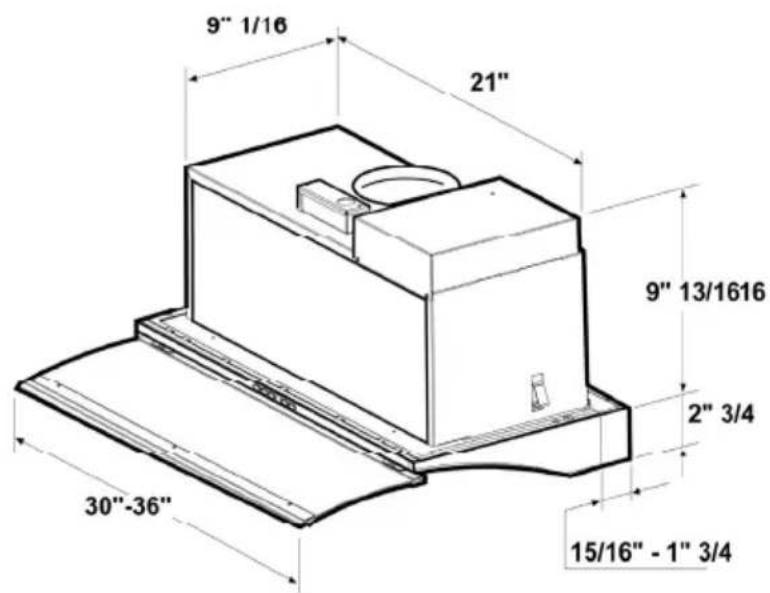

Dimensions et Dégagement

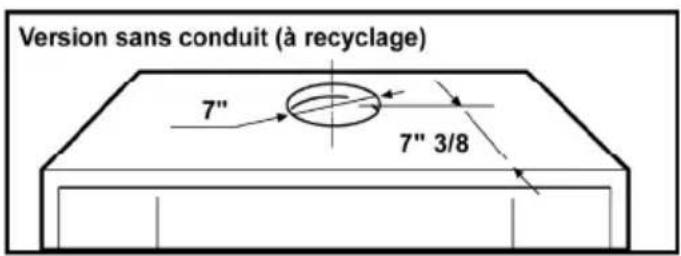

Version sans conduit (à recyclage) 7" 7" 3/8

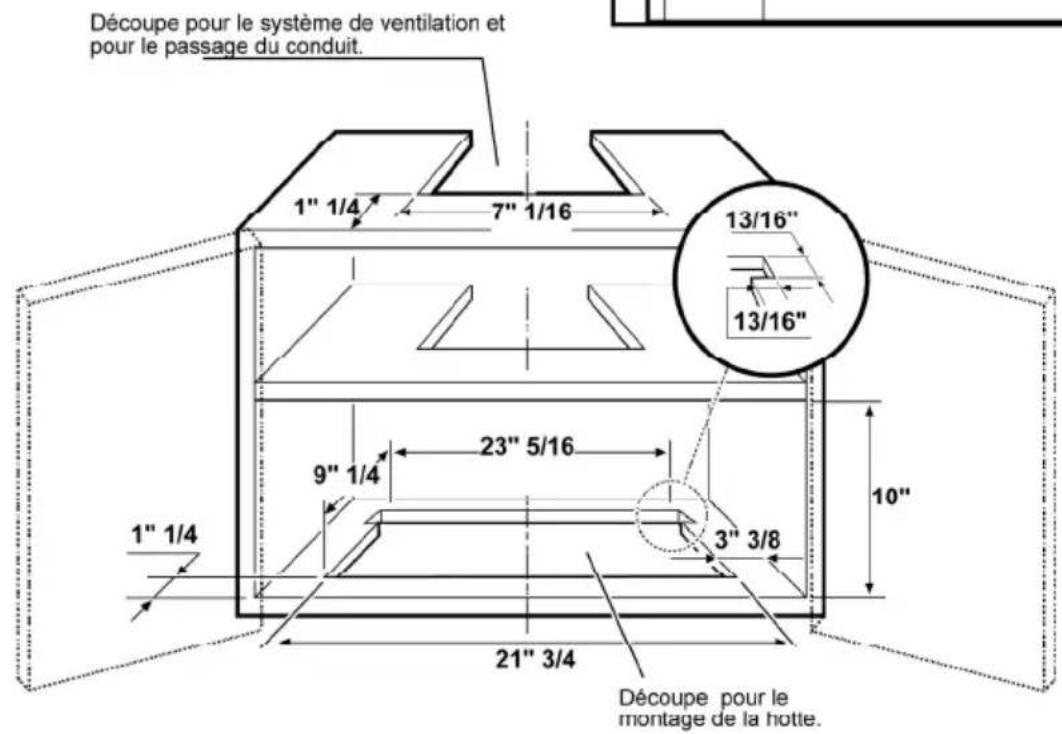

Découpe pour le système de ventilation et pour le passage du conduit. 1" 1/4 7" 1/16 13/16" 13/16" 9" 1/4 23" 5/16 10" 1" 1/4 3" 3/8 21" 3/4 Découpe pour le montage de la hotte.

Exemples et possibilités de positionnement des conduits

Suivez à la lettre les directives présentées dans ce manuel.

Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation des directives contenues dans le présent manuel.

Méthodes de ventilation

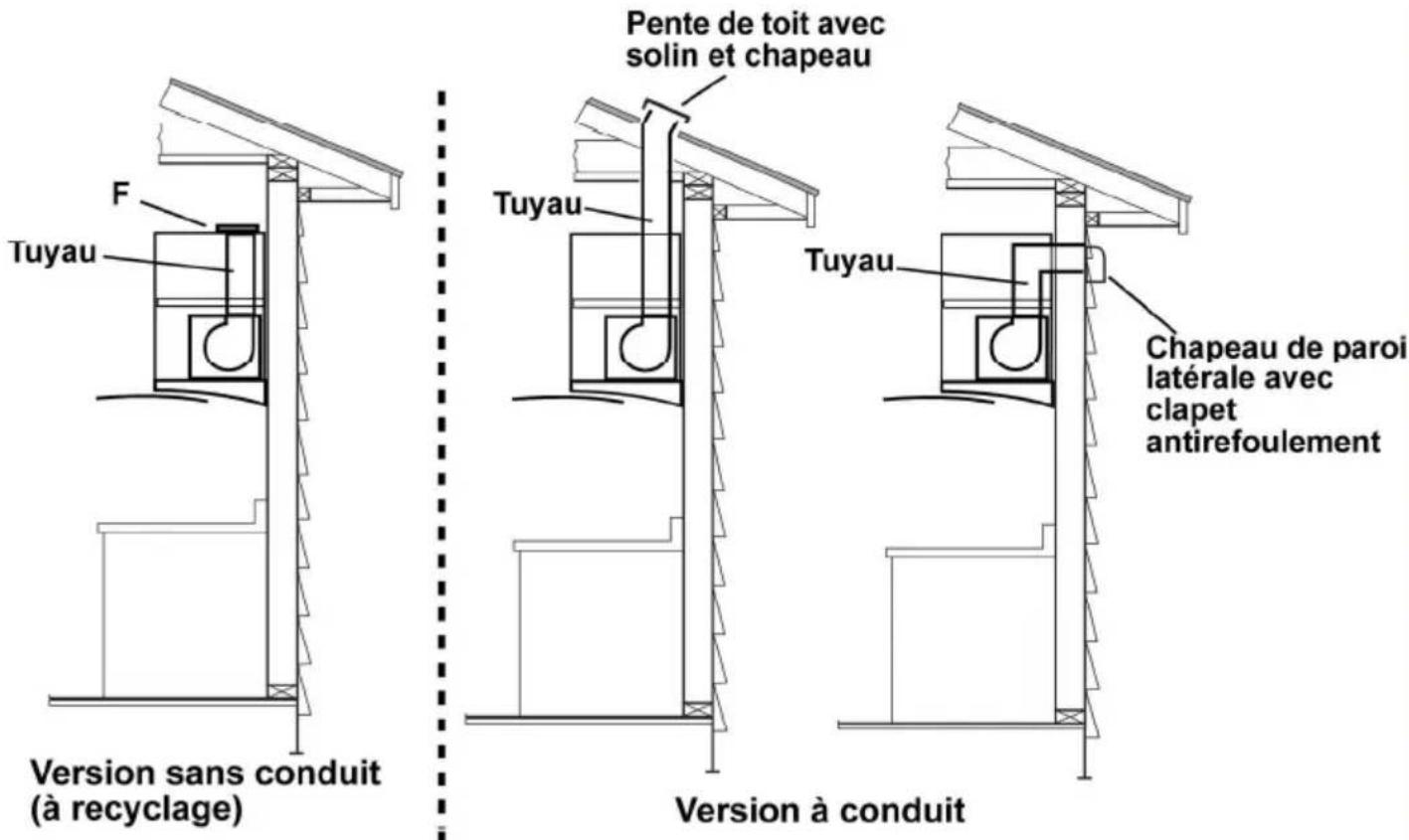

La hotte est dotée d'une transition B afin d'évacuer les vapeurs à l'extérieur (Version à conduit).

S'il s'avère impossible d'évacuer la fumée et les vapeurs de cuisson à l'extérieur, il est possible de transformer la hotte en version sans conduit (recyclage). Fixez un filtre à charbon sur le côté interne du filtre en métal et le déflecteur F sur la transition (meuble sans toit) ou sur la partie supérieure du meuble. Les fumées et les vapeurs sont directement recyclés à travers le déflecteur F (meuble sans toit) ou à travers un conduit relié à la transition B et au déflecteur F.

NOTE : dans le cas de la version sans conduit (À recyclage) seulement : procurez-vous la trousse de conversion en hotte à recyclage.

Diamètre minimum des conduit (Version avec ou sans conduit) : tuyau rond de 6".

Pente de toit avec solin et chapeau Tuyau F Tuyau Chapeau de paroi latérale avec clapet antirefoulement Version sans conduit (à recyclage) Version à conduit

Préparation

Cette hotte est destinée à être installée à l'intérieur d'un meuble (logement de l'unité de ventilation uniquement) et à être fixée dans la partie inférieure du meuble. Assurez-vous que le meuble, sa partie inférieure, son système d'accrochage et le mur où il est installé, soient suffisamment résistants pour supporter la hotte.

L'intérieur de l'appareil devra être accessible.

De toute façon, un technicien qualifié doit vérifier l'appropriation des matériaux en conformité avec le type de meuble.

Nous vous suggérons aussi de monter le meuble sur le mur après avoir installé la hotte.

Avant de faire des découpes, assurez-vous qu'il y ait assez d'espace.

NOTE: Pour la version sans conduit (à recyclage) uniquement : Vérifiez qu'il y ait assez de distance entre plafond et déflecteur une fois que ce dernier ait été monté pour permettre une bonne circulation d'air.

ous pouvez déterminer vous-même la hauteur à laquelle vous installez la hotte au dessus de la cuisinière. Plus la hotte est près de la cuisinière, plus elle est efficace à capter les odeurs de cuisson, la graisse et la fumée.

ATTENTION: POUR L INSTALLATION DES CUISINIERES A GAZ: LA DISTANCE ENTRE LE BORD INFERIEUR DE LA HOTTE ET LE PLAN DE CUISSON NE DÔIT PAS ÊTRE INFERIEURE DE 24" (61 CM).

POUR DES CUISINIERES ELECTRIQUES: LA DISTANCE ENTRE LE BORD INFERIEUR DE LA HOTTE ET LE PLAN DE CUISSON NE DÔIT PAS ÊTRE INFERIEURE DE 32" (81 cm).

Vérifiez donc la hauteur de votre plafond et la hauteur maximum de la hotte avant de choisir votre modèle de hotte.

Installation

Installation - Version à conduit

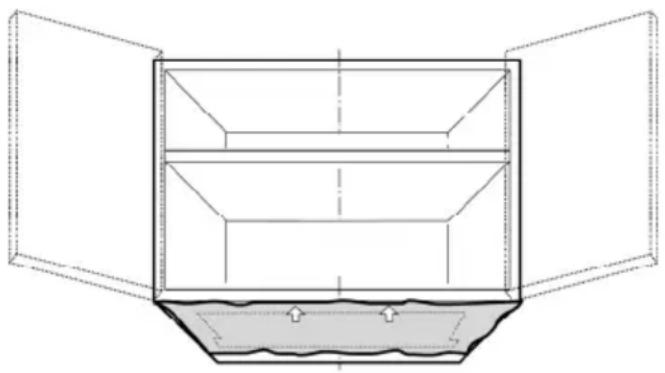

1. Si possible, débranchez la cuisinière et déplacez-la afin d'avoir un meilleur accès au mur arrière. Sinon, placez une couverture épaisse sur le comptoir et la surface de cuisson afin de les protéger des dommages et des saletés. Sélectionnez une surface plane pour assembler l'appareil. Placez une couverture protectrice sur cette surface, puis disposez les pièces de l'auvent de la hotte et la quincaillerie.
2. Enlevez le filtre métallique (voir paragraphe « Entretien ») pour accéder à la partie interne de la hotte.
3. Effectuez tous les découpes sur le meuble et sur le mur conformément au paragraphe « Dimensions et dégagement » pour le montage de la hotte, pour le système de ventilation et pour le passage du conduit.

Appliquer le gabarit avec du ruban adhésif sur le fond du placard, contrôler que les flèches imprimées coïncident avec le bord frontal du placard (sans considérer la porte du placard).

Percer de la façon indiquée

1. Installez le système de ventilation avant la hotte. Reportez-vous aux paragraphes « Méthodes de ventilation » et « Dimensions et dégagement ».

Note pour l'installation de la version sans conduit (version recyclage) : achetez le

kit de montage de la version sans conduit (version recyclage).

Meuble sans toit :

Le système de ventilation n'est pas exigé.

Meuble avec toit :

Un conduit de 6 po peut être nécessaire pour relier la transition au déflecteur.

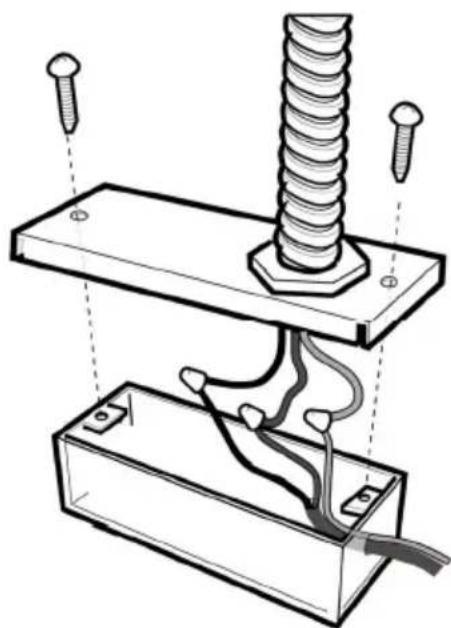

1. Installez un conduit assez long pour rejoindre la boîte de jonction. Passez les câbles à travers le trou selon le Code national de l'électricité, ou selon les Standards de la CSA et avec tous les codes et les ordonnances de votre région.

Il doit y avoir suffisamment de câble pour réaliser une connexion depuis l'interrupteur jusqu'à la boîte/s de jonction de la hotte.

Utilisez du caltafage pour sceller toutes les ouvertures du mur.

Ne pas mettre en marche avant que l'installation ne soit complète.

1. Placer la transition sur la partie supérieure de la hotte.

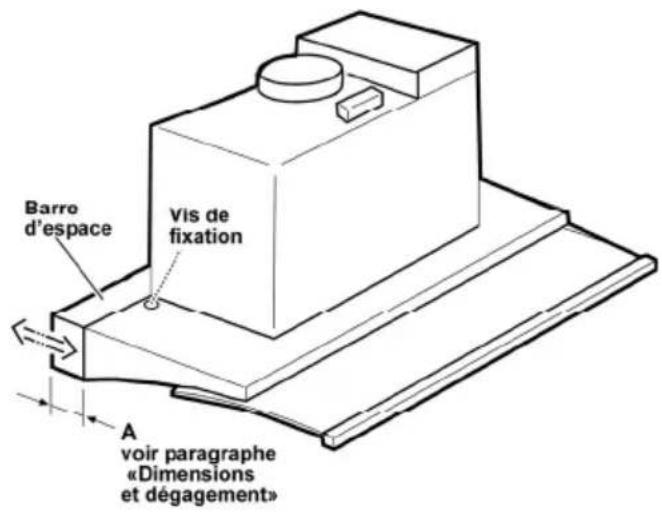

1. Une fois la hotte installée, régler le distancier pour couvrir l'espace sur le côté postérieur. (voir paragraphe « Dimensions et dégagement » pour plus de détails) et fixez-la avec deux vis (un de chaque côté).

Barro d'espace vis de fixation A voir paragraphe «Dimensions et dégagement»

1. Installez le logement de l'unité de ventilation à l'intérieur du meuble à travers l'ouverture inférieure.

Vérifiez que les ressorts de fixation soit bien passés par la partie inférieure du panneau.

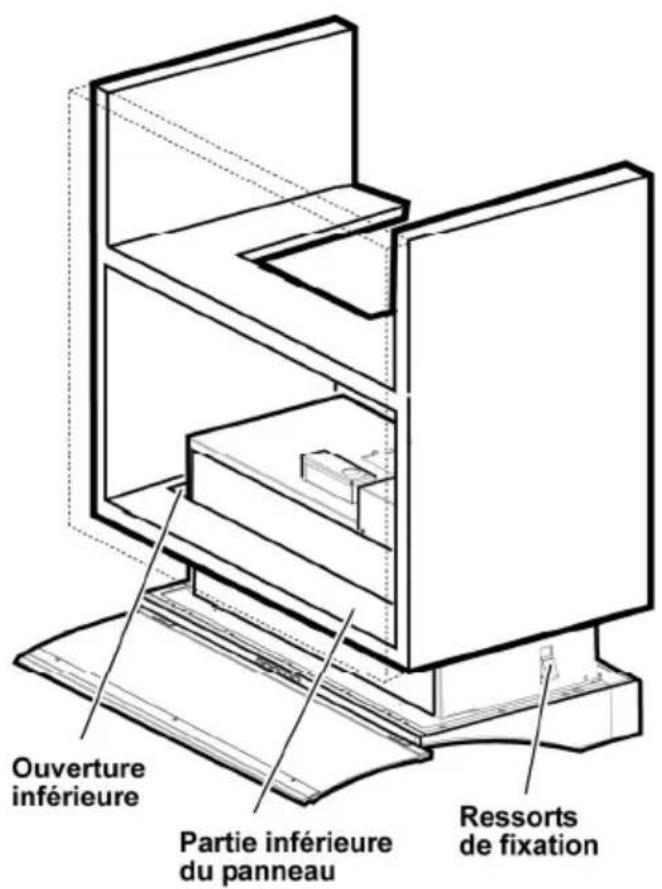

Ouverture inférieure Partie inférieure du panneau Ressorts de fixation

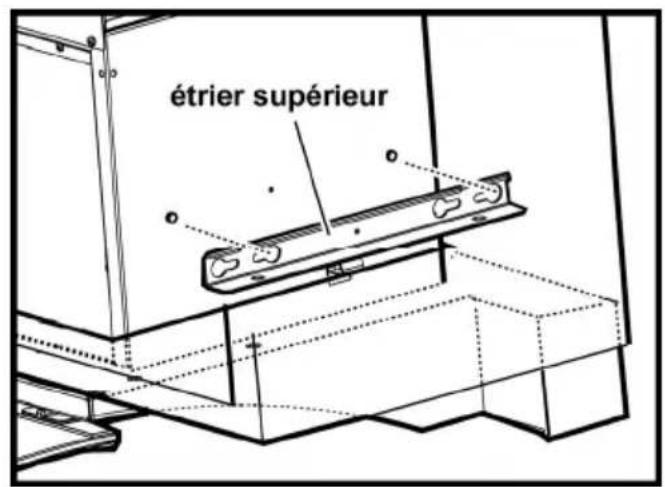

1. Appliquer deux étriers (un de chaque côté) sur les côtés de la boîtier du ventilateur....

étrier supérieur

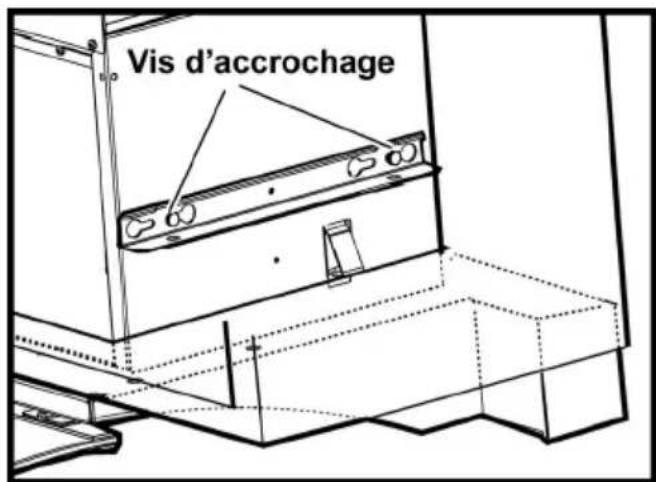

... accrocher aux vis (contrôler que le bord antérieur de chaque étrier, une fois en position, coïncide avec la côté antérieur da la boîtier du ventilateur) serrer les vis d'accrochage des étriers (2 vis par étriers) et, de l'intérieur de la hotte, fixer définitivement avec une vis ....

Vis d'accrochage

étriers inférieurs + étriers supérieurs vis de fixation

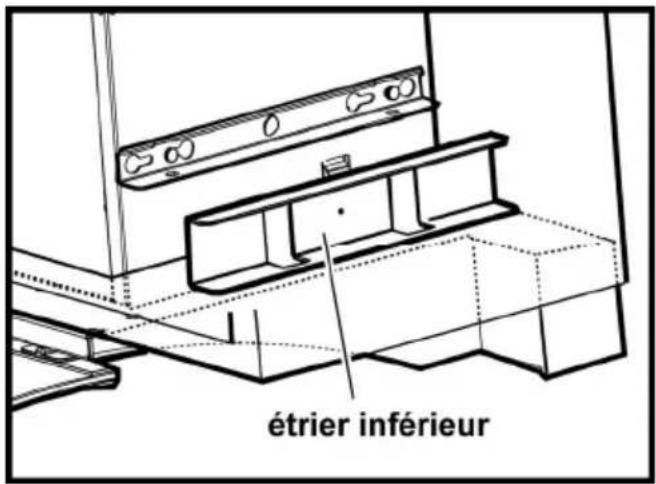

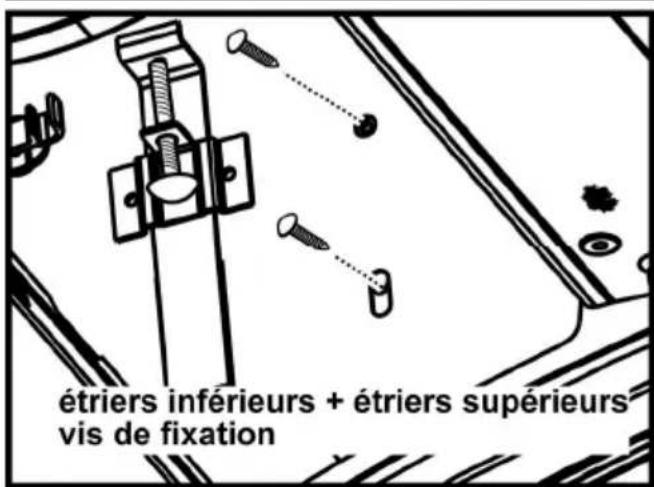

...appliquer les étriers les plus gros (étriers inférieurs) sous les étriers supérieurs...

étrier inférieur

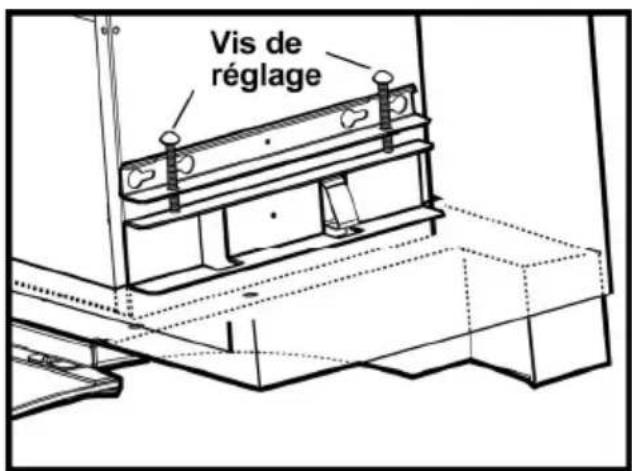

...visser les vis de réglage sur les étriers supérieurs de façon que ceux-ci soient bien alignés avec les étriers inférieurs, contrôler ainsi que la boîtier du ventilateur soit bloquée dans son siège à l'intérieur du meuble, ensuite, de l'intérieur de la hotte, fixer définitivement les étriers inférieurs avec une vis par étriers.

Vis de réglage

étriers inférieurs + étriers supérieurs vis de fixation

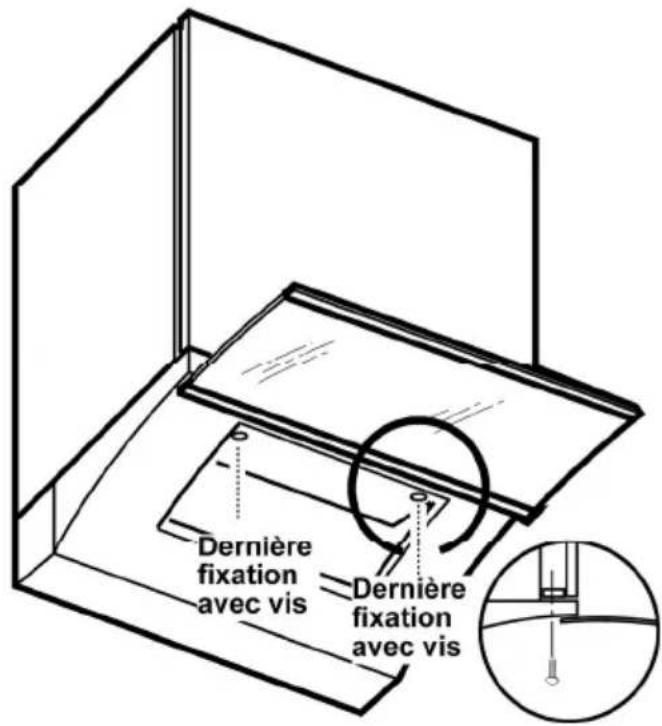

1. Terminez l'installation du meuble en le fixant avec deux vis.

Dernière fixation avec vis Dernière fixation avec vis

Installation de la version sans conduit (à recyclage)

Meuble sans toit UNIQUEMENT :

Installez le déflecteur (disponible comme kit extra) sur la transition – le relier au bon endroit.

1. Reliez le conduit à la transition. Isolez avec un ruban adhésif. Ne pas utiliser un conduit plus petit que la transition. Installation sans conduit (à recyclage) : Meuble avec toit UNIQUEMENT : Prévoyez et installez un conduit assez long pour relier la transition de la hotte au déflecteur une fois que celui-ci a été installé sur le toit du meuble (le déflecteur est disponible comme kit extra).

12. Connexion électrique

AVERTISSEMENT Danger de choc électrique AVERTISSEMENT : Coupez l'alimentation du circuit dans le panneau électrique avant de raccorder les fils de cet appareil. Un circuit de 120 V c.a., de 15 ou 20 A est requis.

INSTRUCTIONS DE MISE À LA TERRE CET APPAREIL EST MUNI D'UNE BOÎTE DE JONCTION ÉLECTRIQUE À TROIS FILS, DONT L'UN (VERT/JAUNE) SERT À METTRE L'APPAREIL À LA TERRE. POUR VOUS PROTÉGER CONTRE LES CHOCS ÉLECTRIQUES, VOUS DEVEZ RACCORDER LE FIL VERT/JAUNE AU FIL DE MISE À LA TERRE DU SYSTÈME ÉLECTRIQUE DE VOTRE MAISON. EN AUCUNE CIRCONSTANCE CE FIL DOIT ÊTRE COUPÉ OU ENLEVÉ.

Le fait de ne pas respecter cette directive peut entraîner la mort ou un choc électrique.

Retirez l'alvéole défonçable et le couvercle de la boîte de jonction et installez un connecteur de canalisation (Listé dans cULus) dans la boîte de jonction.

Passez trois fils, le noir, le blanc et le vert, en respectant les normes du code national de l'électricité, ainsi que les codes et les ordonnances en vigueur dans votre région, dans une canalisation de 1/2 po, du panneau de service à la boîte de jonction.

Raccordez le fil noir du panneau de service au fil noir ou rouge de la boîte jonction, le blanc avec le blanc et le vert avec le vert/jaune.

Fermez le couvercle de la boîte de jonction.

1. Installation de la version sans conduit (à recyclage)
   Installez un filtre au charbon (disponible comme kit extra).

2. Contrôlez toutes les ampoules pour vous assurer qu'elles soient bien inserées dans leur douilles. Mettez en marche depuis le panneau de service.
   Contrôlez le fonctionnement des lumières et de la ventilation.

3. Installez le filtre.

Si la hotte ne fonctionne pas :

• Vérifiez que le disjoncteur ne s'est pas déclenché ou que le fusible n'est pas grillé.
• Débranchez l'alimentation. Vérifiez que les raccords électriques ont été effectués correctement.

Description de la hotte et des commandes

1 Panneau de commande
2 Filtre à graisse
3 Poignée de dégagement du filtre à graisse
4 Lampes halogène (la position et le nombre de lampes peut varier)
5 Tiroin
6 Écran anti-vapeur

Commandes

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

Description du panneau de commandes

A B C D E

F

A. Illumination : lumière faible/ lumière pleine/ éteinte (circuit de contrôle) – elle fonctionne aussi quand la hotte est en pause et/ou le tiroir est fermé.
B. Mettre la hotte en position de pause (DEL sur le côté inférieur de l'écran allumé)
C. Marche/Arrêt du temporisateur de vitesse selectionnée (Il montre la vitesse choisie et le DEL clignote sur la partie inférieure de l'écran).

Ce bouton permet à la hotte d'opérer selon le schéma suivant :

20 minutes si l'on sélectionne la vitesse1

15 minutes si l'on sélectionne la vitesse 2
10 minutes si l'on sélectionne la vitesse 3
5 minutes si l'on sélectionne la vitesse intensive P

D. L'indicateur montre : la vitesse de la hotte (1-2-3-P), l'indicateur de saturation du filtre (F pour filtre métal, C pour filtre à charbon).

Note : si vous possédez la télécommande (voir le paragraphe « Liste des pièces et Accessoires »), l'indicateur vous montre un « b » intermittent qui indique qu'il faut remplacer la batterie de la télécommande.

Quand le DEL situé dans le côté inférieur à droite s'allume, cela indique que la hotte est prête à démarrer (position « Pause »). Le DEL clignotant indique que le temporisateur a été activé sur la vitesse selectionnée. Attention !

La fonction qui indique la saturation du filtre à charbon n'est pas active.

Pour activer l'indicateur de saturation du filtre au charbon, appuyez sur les boutons E et F simultanément pendant 3 secondes. Au début, la lettre F uniquement s'affichera, mais après 3 secondes, la lettre C apparaîtra aussi, indiquant que le système de contrôle pour la saturation du filtre au charbon est actif.

Pour éteindre le système, appuyez à nouveau sur les deux mêmes boutons : la lettre C apparaîtra sur l'écran et après 3 secondes, celle-ci disparaîtra et l'unité sera éteinte.

E. Bouton pour diminuer la vitesse : de celle intensive P à la 1ère .
F. Bouton pour augmenter (Pause) la vitesse jusqu'à la vitesse intensive P. Attention ! La vitesse intensive minutes et après la hotte fixe automatiquement sa vitesse au niveau 2 (pouvoir d'aspiration)

Contrôler la hotte à travers le tiroir :

La fermeture du tiroir implique l'arrêt de toute vitesse et l'extinction de la lumière.

La hotte mémorise la dernière vitesse qui a été sélectionnée (à l'exception de la vitesse intensive P) au moment de fermer et d'ouvrir à nouveau le tiroir.

Si la hotte ne fonctionne pas correctement, déconnectez-la de l'alimentation secteur pour 5 secondes en débranchant la fiche. Ensuite, reconnectez-la et essayer encore une fois avant de contacter le service technique.

Attention!

Appuyer toujours sur le bouton d'arrêt du ventilateur B avant de déconnecter la hotte de l'alimentation.

Rétablir la signalisation du filtre de saturation.

Appuyez sur la touche B pendant trois secondes.

La lettre F et/ou C disparaîtra de l'écran.

P dure 5

Instructions pour l'entretien, utilisateur et la maintenance

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Filtre à graisse

Il retient les particules de graisse issues de la cuisson.

Laver fréquemment les filtres avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Remplacement des ampoules

Débrancher l'appareil du réseau électrique Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

• A l'aide d'un petit tournevis plat, faire levier sur le bord de l'ampoule et l'extraire.
• Retirer l'ampoule grillée et remplacez la par une ampoule de 12V 20W MAX 30° ∅35 GU4.
• Remonter alors la nouvelle ampoule en procédant dans le sens inverse du démontage.

Dans l'éventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

Spanish

Contenido
