Type de produit	Chauffe-plat électrique
Modèle	710022 (Vulcano 1/1)
Marque	CaterChef
Tension nominale	230 V ~ 50 Hz
Puissance	500 W
Plage de température	30 °C - 90 °C
Poids net	10 kg
Matériau	Acier inoxydable
Thermostat	Réglable, avec arrêt sur position 0
Voyant lumineux	Témoin de fonctionnement (s'allume en chauffe)
Câble d'alimentation	Avec prise Schuko, conforme CE
Mise à la terre	Obligatoire, conducteur jaune/vert
Dispositif de sécurité	Thermostat de sécurité anti-surchauffe
Utilisation	Maintien au chaud des aliments
Nettoyage	Produit spécial inox, éviter substances abrasives
Entretien	Débrancher avant nettoyage, attendre refroidissement (~1 h)
Garantie	24 mois (usage professionnel)
Pièces détachées disponibles	Résistance adhésive, thermostat, voyant, bouton, câble
Normes	CE, directives européennes
Usage prévu	Professionnel, maintien de température des aliments

FOIRE AUX QUESTIONS - 710022 CaterChef

Comment allumer le chauffe-plat ?

Branchez l'appareil, puis positionnez le bouton du thermostat sur la température souhaitée (max 90°C). Le voyant s'allume et s'éteint lorsque la température est atteinte. Pour éteindre, placez le thermostat sur 0 (OFF).

Que faire si le chauffe-plat ne chauffe pas ?

Vérifiez d'abord la présence de courant dans le réseau électrique. Si le courant est présent, la résistance ou le thermostat peuvent être défectueux. Contactez votre revendeur pour un remplacement. Si le câble d'alimentation est endommagé, remplacez-le par un câble aux mêmes caractéristiques.

Comment nettoyer l'appareil ?

Débranchez l'appareil et attendez qu'il refroidisse (environ 1 heure). Nettoyez avec un produit spécial inox pour les parties en inox et de l'alcool ou un produit spécial chrome pour les parties chromées. N'utilisez jamais de substances abrasives et ne lavez jamais sous l'eau courante.

Puis-je utiliser l'appareil pour autre chose que le maintien des aliments ?

Non, l'appareil est conçu exclusivement pour le maintien à température des aliments. Toute autre utilisation est considérée comme inappropriée et annule la garantie. Le producteur décline toute responsabilité en cas de dommages causés par un usage non conforme.

Que signifie le voyant qui s'éteint ?

Le voyant s'éteint lorsque la température de consigne est atteinte. Le thermostat maintient automatiquement cette température en allumant et éteignant la résistance. C'est un fonctionnement normal.

Comment changer la résistance si elle est grillée ?

Nettoyez soigneusement le fond de l'appareil avec un solvant nitro pour enlever les résidus de colle. Appliquez la nouvelle résistance adhésive sur une surface propre et sèche. Si vous n'êtes pas sûr, contactez le revendeur.

L'appareil a-t-il une protection contre la surchauffe ?

Oui, l'appareil est doté d'un thermostat de sécurité qui coupe l'alimentation électrique en cas de surchauffe. Il reprend automatiquement son fonctionnement normal une fois la température redescendue.

Quelle est la garantie ?

La garantie est de 24 mois à compter de la date de livraison pour un usage professionnel. Elle ne couvre pas les pièces électriques, la main-d'œuvre ni les remplacements dus à un usage inapproprié. Toute manipulation non autorisée annule la garantie.

Comment installer l'appareil ?

Déballez l'appareil et retirez le film plastique protecteur. Vérifiez que l'installation électrique supporte la charge (500 W) et possède une prise de terre conforme. Branchez l'appareil sur une prise adaptée. Placez-le sur une surface stable et plane.

Que faire en cas de panne du voyant lumineux ?

Si l'appareil chauffe mais que le voyant ne s'allume pas, le voyant est probablement grillé. Contactez votre revendeur pour un remplacement. Si l'appareil ne chauffe pas et que le voyant ne s'allume pas, consultez le tableau des pannes dans la notice.

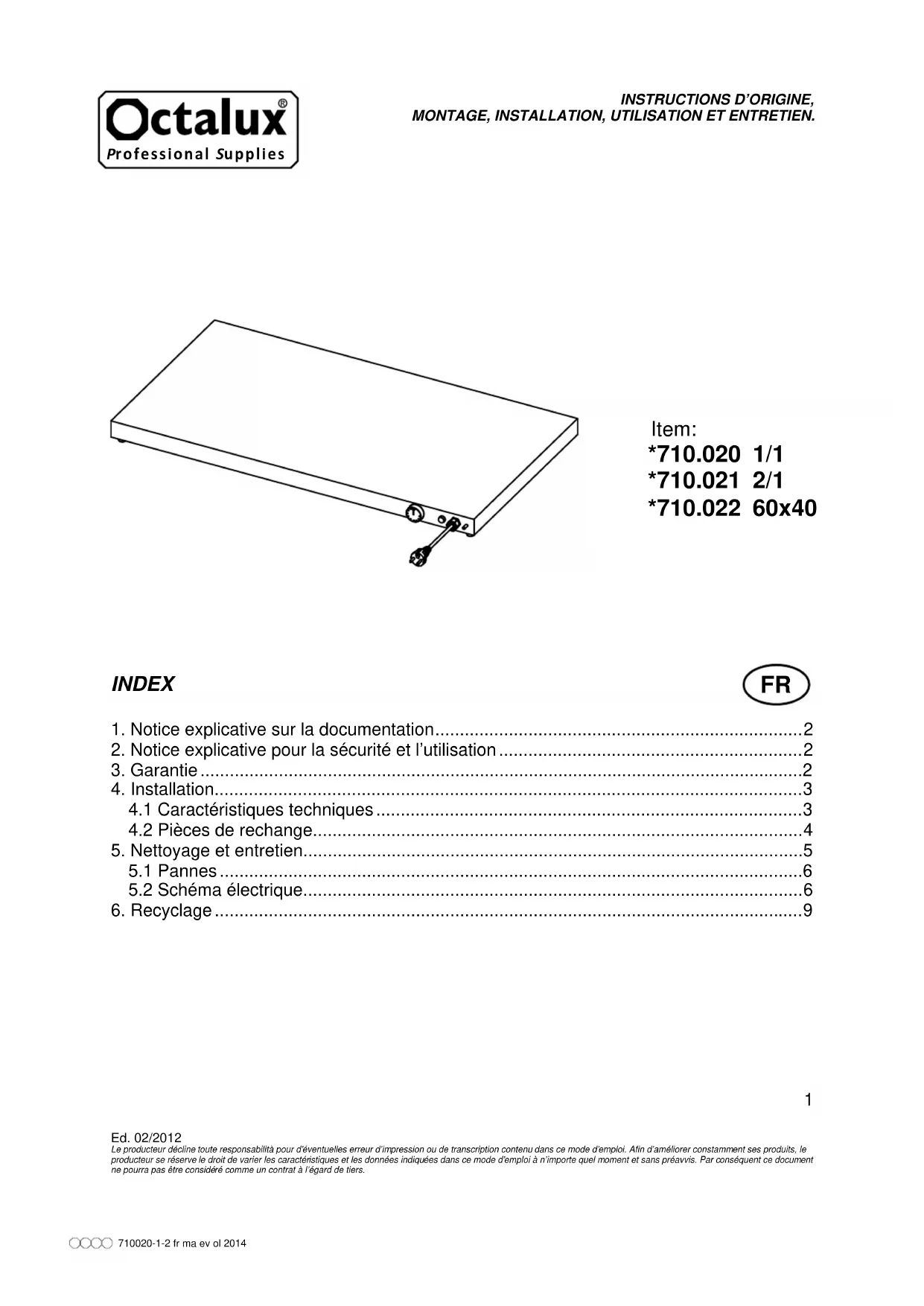

MODE D'EMPLOI 710022 CaterChef

1. Notice explicative sur la documentation....2
2. Notice explicative pour la sécurité et l'utilisation....2
3. Garantie 2
4. Installation....3

4.1 Caractéristiques techniques....3
4.2 Pièces de rechange....4

1. Nettoyage et entretien....5

5.1 Pannes....6
5.2 Schéma électrique....6

1. Recyclage....9

1. Notice explicative sur la documentation

Il est recommandé de remettre toute la documentation à l'utilisateur de l'appareil. L'utilisateur doit conserver ces documents pour pouvoir éventuellement les consulter en cas de nécessité. On récuse toute responsabilité en cas de dommages dûs au non-respect de ces instructions.

Toutes les dimensions de ce mode d'emploi sont exprimées en mm.

2. Notice esplicative pour la sécurité et l'utilisation

Les articles sont produits conforméments aux dernières évolutions techniques et aux règles de sécurité en vigueur.

Les chauffe-plat VULCANO, sujets de ce mode d'emploi, sont conçus et construits en accord avec les directives et les normes techniques en vigueur, pour optimiser le maintient à température des aliments exposés, en maintenant la qualité et en respectant les conditions d'hygiène et de sécurité.

Toute autre utilisation serait inapropriée. Le producteur ne répond pas des dommages causés par un usage inaproprié. Seul l'utilisateur en serait responsabile.

Un usage aproprié comprend également le respect des instructions pour l'usage et pour l'installation et de toute la documentation supplémentaire ainsi que le respect des conditions d'inspection et d'entretien.

3. Garantie

Le produit est conçu et construit pour être utilisé par des professionnels. Le producteur pourrait apporter à tout moment des modifications au produit afin d'en améliorer l'utilisation et la qualité. Le producteur., dans le respect de la législation de la Communauté Européenne, garantit ses produits pendant 24 mois à compter de la date de livraison. Cette garantie ne prend pas en compte les parties électriques, la main d'oeuvre et toutes les substitutions rendues nécessaires par un usage inapproprié du produit. Toute manipulation effectuée exclut automatiquement la responsabilité du producteur.

Les produits et les pièces à changer ou à réparer pour défauts inévocables de fabrication et /ou matériaux utilisés devront être rendus “franco de port” au siège du producteur, qui, après un contrôle attentif, effectuera la réparation ou la substitution de ces derniers.

Les réparations sont effectuées uniquement au siège du producteur et en aucun cas le producteur ne remboursera d'éventuelles dépenses soutenues par le client si elles ne sont pas effectuées par lui-même si ce n'est par accord au préalable.

4. Installation

Le constructeur décline toute responsabilité pour des dommages aux personnes ou aux biens dérivés du non-respect des règles de ce mode d'emploi.

Après avoir déballé l'appareil, enlever la pellicule auto-collante en plastique avant de mettre en marche l'appareil. D'éventuels résidus de colle doivent être enlevés avec soin (ne pas utiliser de substances abrasives).

L'appareil est prédisposé pour un fonctionnement au courant alterné à la tension indiquée sur la tablette des données techniques (située sous l'appareil).

Le conducteur de terre est symbolisé par les couleurs jaune/vert et ne peut être interrompu.

L'appareil est doté d'un câble aux normes CE et d'une prise Schuko (s'il est nécessaire de la changer utiliser une prise adaptée à la charge de l'appareil et correspondante aux normes en vigueur; s'il est nécessaire de changer le câble, en utiliser un avec les caractéristiques correspondantes à celui fourni).

Avant de mettre en marche l'appareil:

• Vérifier que l'installation puisse supporter la charge de l'appareil (WATT comme sur la tablette des données techniques).
• S'assurer que l'installation soit munie d'une prise de terre selon les normes en vigueur.
• Brancher l'appareil au réseau de terre de l'installation avec un câble à brancher à la vis prévue à cet effet sous l'enveloppe externe de l'appareil (composant n.22, voir schéma pag.5).

Pour mettre en marche l'appareil positionner le bouton du thermostat sur la température désirée (max.90°C) le voyant s'allume et quand la température est atteinte, le voyant s'éteint; le thermostat maintiendra automatiquement la température imposée.

Pour éteindre positionner le thermostat sur 0 (OFF).

ATTENTION:

Une fois allumé, l'appareil atteint la température imposée très vite. Pour éviter tout inconvénient, ne l'allumer que peu de temps avant le service et l'éteindre juste après. N'apporter aucun changement sur la structure du produit.

4.1 Caractéristiques techniques

	Vulcano1/1	Vulcano2/1	Vulcano3/1	Vulcano4/1	Vulcano60x40
Résistance chauffe-plat	500 W 750	W 2X750 W	2x750 W 750	W
Alimentation	230 V
Température	30°- 90°C
Poids (Kg)	10	12	16	20	11

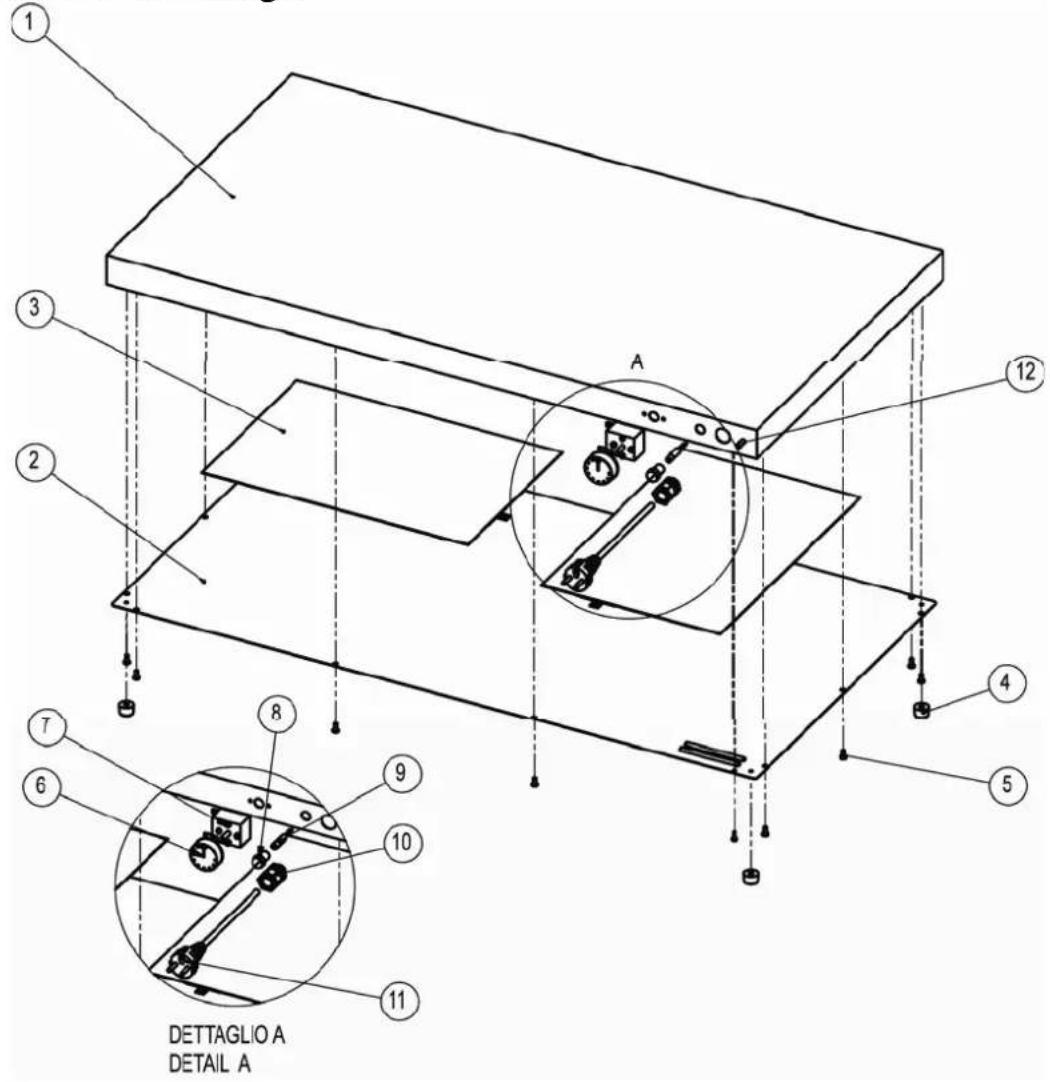

4.2 Pièces de rechange

1 3 2 A 12 4 5 8 T 6 9 10 11 DETTAGLIO A DETAIL A

Réf.	Code	Vulcano	Vulcano	Quantité	Vulcano	Vulcano	Description
		1/1	2/1	3/1	4/1	60x40
1			1	1	1	1	1
2			1	1	1	1	1
3			1	1	2	2	Résistance adhésive
4			4	4	4	4	Pieds en caoutchouc
5	B01ZITC4X10		10	12	14	16	Vis 4x10 10galvanisées TC
6			1	1	1	1	Bouton thermostat
7			1	1	1	1	Thermostat 30-90°C
8			1	1	1	1	Couvercle voyant
9			1	1	1	1	Voyant lumineux
10			1	1	1	1	1
11			1	1	1	1	1
12			1	1	1	1	Couplage presse-étoupe

Chá

For

Presse-

Câble S

TOUTE MANIPULATION EXCLUT AUTOMATIQUEMENT LA RESPONSABILITE DU PRODUCTEUR ET ANNULE LA GARANTIE.

5. Nettoyage et entretien

ATTENTION :

Avant toute intervention débrancher l'appareil du courant électrique. Ne jamais laver l'appareil sous l'eau courante pour éviter les infiltrations dans les composants électriques.

Avant tout nettoyage, attendre que l'appareil refroidisse (attendre environ une heure après la fin du service).

Le chauffe-plat peut être nettoyé avec des produits spécial inox les parties chromées avec de l'alcool ou des produits spécial chrome, dans tous les cas ne pas utiliser de substances abrasives.

L'appareil est doté d'un thermostat de sécurité qui interrompt l'alimentation électrique en cas de surchauffe. L'appareil reprend ses fonctions normales une fois que la température de fonctionnement normal est revenue.

5.1 Pannes

Problème Causes possibles Solution
Le chauffe-plat ne chauffe pas	Pas de courant	Contrôler la présence de courant dans le réseau électrique
	La résistance est grillée Contacter le revendeur
	Le thermostat est cassé Contacter le revendeur
	Le câble d'alimentation est endommagé	Changer le câble avec un autre avec les mêmes caractéristiques
Le voyant ne s'allume pas	Le chauffe-plat a atteint la température	-
	Le voyant est grillé Contacter le revendeur

S'il s'avérait nécessaire de changer la résistance adhésive, nettoyer AVEC SOIN le fond de la colle résiduelle de la vieille résistance avec un SOLVANT NITRO et appliquer la nouvelle résistance sur le fond propre et sec.

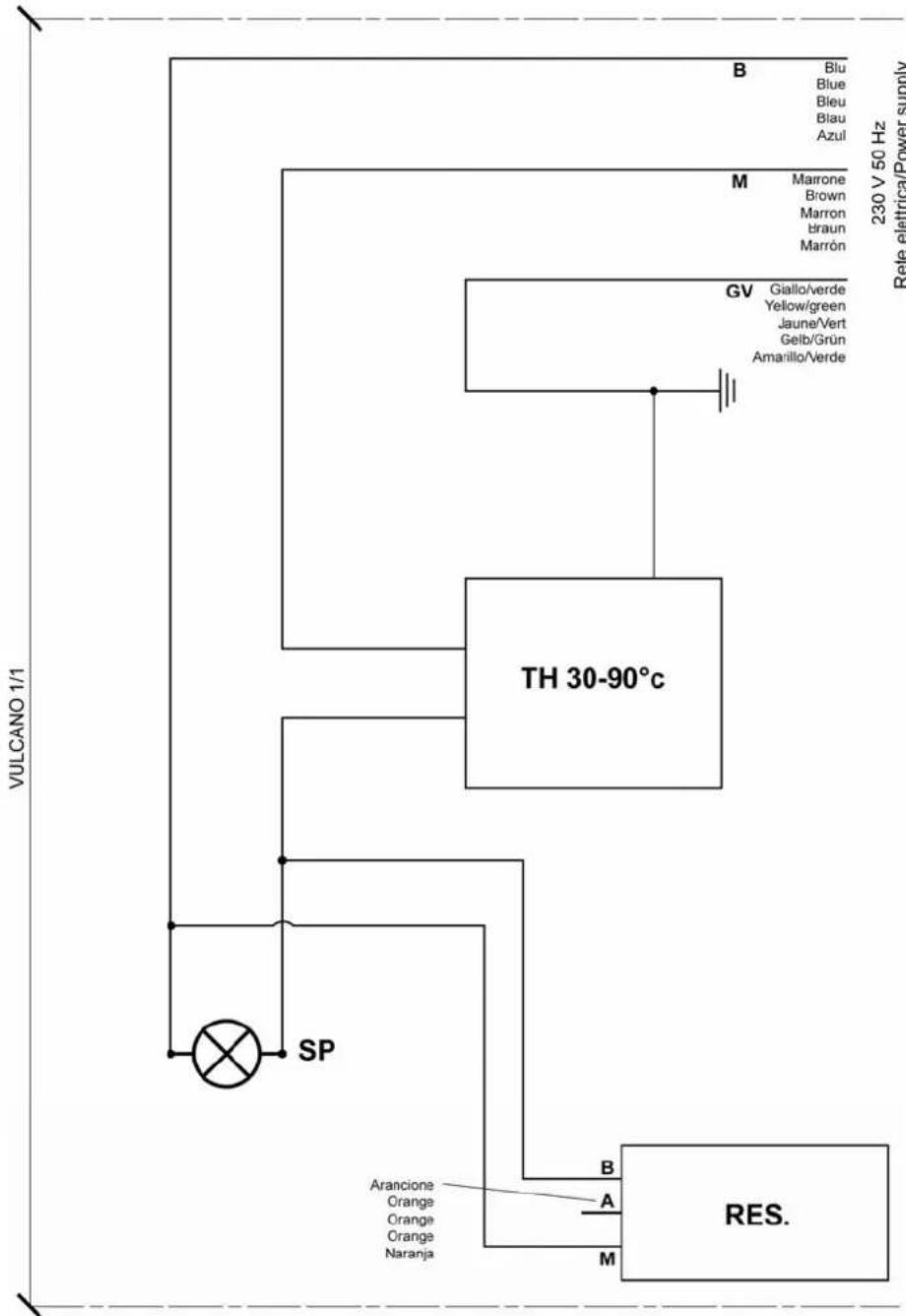

5.2 Schéma électrique

Abbreviation Description
TH	Thermostat
SP	Voyant
RES	Résistance

Vulcano 1/1

En fin de vie, l'appareil doit être éliminé selon les normes en vigueur et il est nécessaire, tant que possible, de le démonter et de recycler ses différents composants.

Les éléments qui composent l'emballage (plastique, mousse polyuréthane, pluriball, polystyrène, carton etc...) doivent être tenus hors de portée des enfants parce qu'ils pourraient être source de danger et doivent être collectés et éliminés séparément, conformément aux normes en vigueur.

Le symbole situé sur le produit signifie qu'il ne doit pas être éliminé avec les autres déchets ménagers. Pour éviter d'éventuels dommages à l'environnement ou à la santé causés par l'élimination inappropriée des déchets, l'utilisateur est prié de séparer ce produit d'autres types de déchets et de le trier de façon responsabile pour favoriser le recyclage des ressources matérielles.

Les utilisateurs sont priés de contacter leur fournisseur et de vérifier les termes et les conditions du contrat d'achat. Ce produit ne doit pas être éliminé avec d'autres déchets commerciaux. L'utilisateur est prié de respecter les normes en vigueur pour le tri sélectif. Ces normes si elles ne sont pas respectées prévoient des sanctions financières administratives.
