Producttype	Elektrische warmhoudplaat
Model	710022 (Vulcano 1/1)
Merk	CaterChef
Nominale spanning	230 V ~ 50 Hz
Vermogen	500 W
Temperatuurbereik	30 °C - 90 °C
Nettogewicht	10 kg
Materiaal	Roestvrij staal
Thermostaat	Instelbaar, met uitschakeling op stand 0
Controlelampje	Werkingindicatie (gaat branden tijdens verwarmen)
Netsnoer	Met Schuko-stekker, CE-goedgekeurd
Aarding	Verplicht, geel/groene geleider
Veiligheidsvoorziening	Oververhittingsbeveiliging thermostaat
Gebruik	Warmhouden van voedsel
Reiniging	Speciaal roestvrijstaal reinigingsmiddel, vermijd schurende stoffen
Onderhoud	Voor reiniging stekker uittrekken, wachten op afkoeling (~1 uur)
Garantie	24 maanden (professioneel gebruik)
Reserveonderdelen beschikbaar	Zelfklevende verwarmingselement, thermostaat, lampje, knop, kabel
Normen	CE, Europese richtlijnen
Beoogd gebruik	Professioneel, warmhouden van voedsel

Veelgestelde vragen - 710022 CaterChef

Hoe schakel ik de warmhoudplaat in?

Sluit het apparaat aan, zet vervolgens de thermostaatknop op de gewenste temperatuur (max. 90°C). Het lampje gaat branden en gaat uit wanneer de temperatuur is bereikt. Om uit te schakelen, zet u de thermostaat op 0 (UIT).

Wat te doen als de warmhoudplaat niet verwarmt?

Controleer eerst of er stroom op het elektriciteitsnet staat. Als er stroom is, kunnen het verwarmingselement of de thermostaat defect zijn. Neem contact op met uw leverancier voor vervanging. Als het netsnoer beschadigd is, vervang het dan door een snoer met dezelfde specificaties.

Hoe reinig ik het apparaat?

Trek de stekker uit en wacht tot het apparaat is afgekoeld (ongeveer 1 uur). Reinig met een speciaal reinigingsmiddel voor roestvrij staal voor de roestvrijstalen delen en alcohol of een speciaal chroomreiniger voor de verchroomde delen. Gebruik nooit schurende middelen en was nooit onder stromend water.

Kan ik het apparaat voor andere doeleinden gebruiken dan het warmhouden van voedsel?

Nee, het apparaat is uitsluitend ontworpen voor het warmhouden van voedsel. Elk ander gebruik wordt als ongepast beschouwd en maakt de garantie ongeldig. De fabrikant aanvaardt geen aansprakelijkheid voor schade veroorzaakt door oneigenlijk gebruik.

Wat betekent het dat het lampje uitgaat?

Het lampje gaat uit wanneer de ingestelde temperatuur is bereikt. De thermostaat handhaaft automatisch deze temperatuur door het verwarmingselement aan en uit te schakelen. Dit is normaal.

Hoe vervang ik het verwarmingselement als het doorgebrand is?

Reinig de bodem van het apparaat grondig met een nitro-oplosmiddel om lijmresten te verwijderen. Breng het nieuwe zelfklevende verwarmingselement aan op een schoon en droog oppervlak. Als u niet zeker bent, neem dan contact op met uw leverancier.

Heeft het apparaat een oververhittingsbeveiliging?

Ja, het apparaat is voorzien van een veiligheidsthermostaat die de stroomtoevoer uitschakelt bij oververhitting. Het hervat automatisch de normale werking zodra de temperatuur weer is gedaald.

Wat is de garantie?

De garantie bedraagt 24 maanden vanaf de leverdatum voor professioneel gebruik. Deze dekt geen elektrische onderdelen, arbeidsloon of vervangingen als gevolg van oneigenlijk gebruik. Niet-geautoriseerde ingrepen maken de garantie ongeldig.

Hoe installeer ik het apparaat?

Pak het apparaat uit en verwijder de beschermfolie. Controleer of de elektrische installatie de belasting (500 W) aankan en een conforme geaarde stopcontact heeft. Sluit het apparaat aan op een geschikt stopcontact. Plaats het op een stabiel, vlak oppervlak.

Wat te doen bij een defect controlelampje?

Als het apparaat verwarmt maar het lampje niet brandt, is het lampje waarschijnlijk defect. Neem contact op met uw leverancier voor vervanging. Als het apparaat niet verwarmt en het lampje niet brandt, raadpleeg dan de storingsgids in de handleiding.

GEBRUIKSAANWIJZING 710022 CaterChef

1. Instructie waarschuwingen .... 2
2. Waarschuwingen voor een veilig en juist gebruik.... 2
3. Garantie 2
4. Installatie 3

4.1 Technische eigenschappen .... 4
4.2 Onderdelen 4

1. Reiniging en onderhoud.... 5

5.1 Storingen....6
5.2 Electrische schema 6

1. Verwijdering 9

1. Instructie waarschuwingen

De handleiding moet in het bezit van de eindgebruiker blijven. De gebruiker moet deze documenten bewaren om eventueel te raadplegen wanneer dat nodig is. De fabrikant wijst elke aansprakelijkheid af voor schade als gevolg van hert niet opvolgen van deze instructies. Alle afmetingen van deze handleiding zijn in mm.

2. Waarschuwingen voor een veilig en juist gebruik

Dit product voldoet aan de nieuwste technologische ontwikkelingen en de huidige veiligheidsrichtlijnen. Deze constructie met infraroodlampen VULCANO, het product in deze handleiding, is ontworpen en gebouwd in overeenstemming met de richtlijnen en technische normen om het voedsel optimaal op temperatuur te houden, met behoud van kwaliteit en de naleving van hygiène en veiligheid. Elk ander gebruik is ongepast. De fabrikant is niet aansprakelijk voor schade veroorzaakt door oneigenlijk gebruik. Verantwoordelijkheid ligt alleen bij de gebruiker. Een juist gebruik omvat ook het naleven van de instructies voor het gebruik en het apparaat en eventuele aanvullende documentatie, alsmede het naleven van inspectie- en onderhoudsvoorwaarden.

3. Garantie

De fabrikant behoudt zich het recht voor op elk gewenst moment aan producten wijzigingen aan te brengen om het gebruik en de kwaliteit te verbeteren. De fabrikant, in overeenstemming met de wetgeving van de Europese Gemeenschap, garandeert deze producten gedurende 24 maanden. Deze garantie omvat geen elektrische onderdelen, arbeid en alle vervangingen die noodzakelijk zijn geworden door een oneigenlijk gebruik van het product. Elke aangebrachte wijziging, sluit de fabrikant automatisch uit van aansprakelijkheid. Producten of onderdelen die vervangen of gerepareerd moeten worden i.v.m. fabricagefouten of ondeugdelijke onderdelen moeten 'Franco' naar de fabrikant gestuurd worden, die na een zorgvuldige inspectie, deze zal repareren of vervangen. Reparaties worden uitsluitend uitgevoerd door de fabrikant, gemaakte kosten voor reparatie die door of in opdracht van de klant zijn uitgevoerd worden niet vergoed door de fabrikant, tenzij dit schriftelijk is overeengekomen.

4. Installatie

De fabrikant is niet aansprakelijk voor schade aan personen of goederen die veroorzaakt zijn door het niet naleven van deze instructies. Na het uitpakken van het apparaat uit de verpakking, moet de zelfklevende film met zorg worden verwijderd. Eventuele lijmresten moet zorgvuldig worden verwijderd (gebruik geen schuurmiddelen). Het apparaat is geschikt voor gebruik met wisselstroom met de spanning die op de technische typeplaatje staat vermeld (aan de onderkant van het apparaat). De aardkabel wordt gekenmerkt door de kleuren geel/groen en mag niet worden onderbroken. Het toestel heeft een kabel volgens de CE voorschriften en een Schuko stekker (als het nodig is om deze te vervangen door een andere stekker, gebruikt u stekker geschikt voor de gespecificeerde vermogen en in overeenstemming met de geldende voorschriften en richtlijnen; als het nodig is om de bijgeleverde kabel te vervangen, vervang deze kabel door een nieuwe met dezelfde kenmerken)

Voor u het apparaat inschakelt:

• Controleer of de elektrische installatie de belasting van het apparaat kan weerstaan (WATT zoals aangegeven op de technische typeplaatje)
• Zorg ervoor dat de elektrische installatie is voorzien van aarding volgens de geldende normen en richtlijnen.
• Sluit het apparaat aan op het aardnetwerk via een kabel die moet worden aangesloten op de aangegeven schroef van de buisstructuur van het apparaat zelf. (onderdeel no. 22, zie exploded view pagina 4).

Om het apparaat in te schakelen, draai de thermostaatknop op de gewenste temperatuur (max 90°C), het controlelampje gaat branden en wanneer de juiste temperatuur is bereikt zal het controlelampje uit gaan; door de thermostaat zal de geselecteerde temperatuur worden behouden. Draai de knop naar de stand "0" (UIT) om het apparaat uit te schakelen.

WAARSCHUWING:

Eenmaal ingeschakeld, zullen de lampen snel de gewenste temperatuur bereiken. Om eventuele problemen te voorkomen, zet u het apparaat pas kort voor aanvang van de dienst aan en zet hem uit kort na het einde. Breng geen wijzigingen aan in de constructie van het apparaat.

4.1 Technische eigenschappen

	*710.020 1/1 *710	.021 2/1 *710.022 60	x40
Verwarming elem.warmhoud plaat	500 W 750 W	750 W
Stroomvoorziening 230 V
Temperatuurbereik 30°- 90°C
Gewicht (kg) 10 16 11

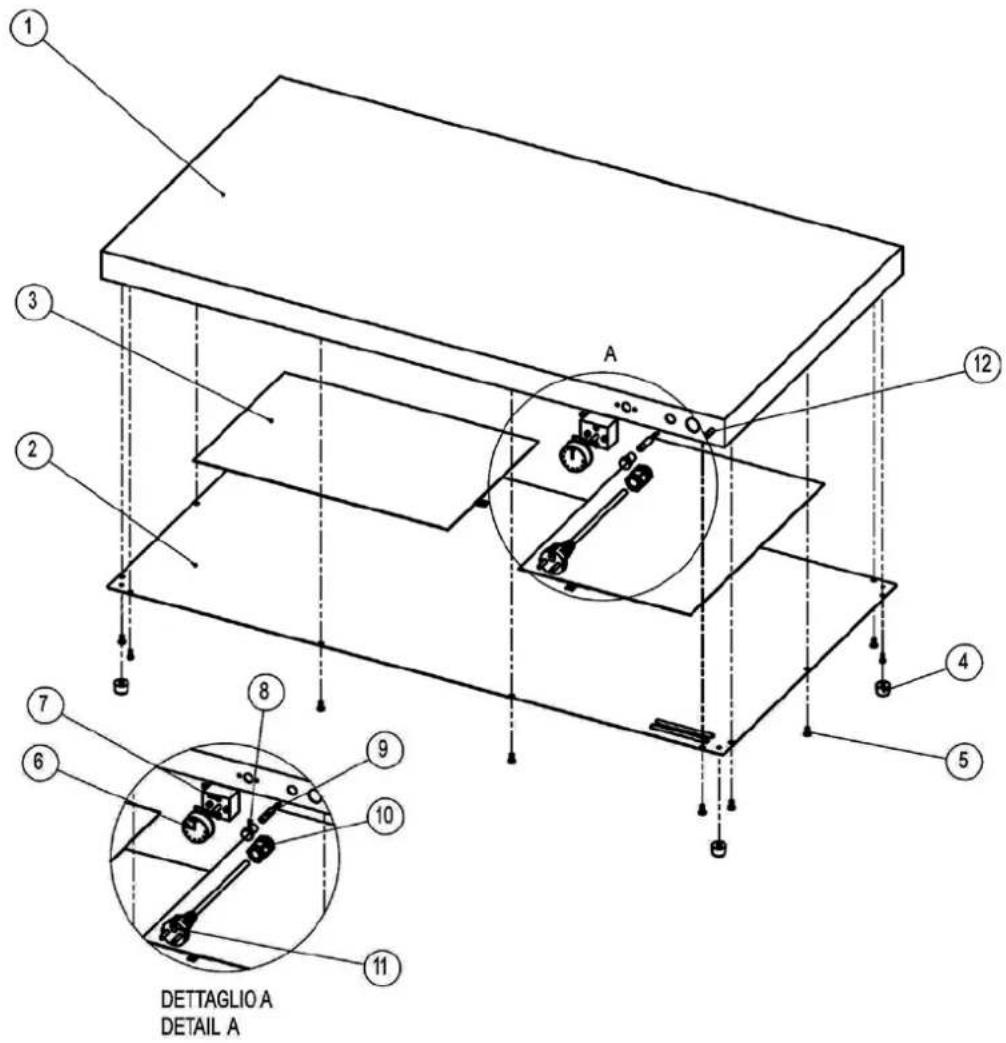

4.2 Onderdelen

1 3 2 A 12 4 5 7 6 8 9 10 11 DETTAGLIO A DETAIL A

Ref.	Code	Hoeveelheid			Beschrijving
		*710.020 1/1	*710.021 2/1	*710.022 60x40
1 1	1 1 Warmhoudplaat
2 1	1 1 Bodem
3 1	1 1 Klevende verwarmingselementen
4 4	4 4 rubber voetjes
5	B01ZITC4X10	10	12	10	Schroeven 4x10 verzinkt TC
6 1	1 1	Thermostaat knop
7 1	1 1	Thermostaat 30-90°C
8 1	1 1	Controlelampje
9 1	1 1	Controlelampje kap
10		1	1	1	Kabelwartel
11		1	1	1	Schuko kabel
12		1	1	1	Koppeling aarding

BIJ AANPASSINGEN DOOR DE GEBRUIKER EINDIGT AUTOMATISCH DE AANSPRAKELIJKHEID VAN DE FABRIKANT EN VERVALT DE GARANTIE.

5. Reiniging en onderhoud

WAARSCHUWING:

Vóór elke reinigingsbehandeling de stekker van het apparaat uit het stopcontact. Was het apparaat nooit onder een waterstraal om het binnendringen van water in de elektrische delen te voorkomen.

Alvorens te reinigen, wacht tot het toestel is afgekoeld (Wacht minstens een uur na het einde van gebruik).

De warme plaat kan worden schoongemaakt met rvs specifieke reinigingsmiddelen, de verchroomde onderdelen moet worden schoongemaakt met alcohol of specifieke reinigingsmiddelen voor verchroomde oppervlakken, in ieder geval geen gebruik maken van schuurmiddelen.

Het apparaat is voorzien van een veiligheidsthermostaat met automatische reset waarmee de stroomtoevoer bij oververhitting wordt onderbroken.

Het apparaat hervat de normale werking met de standaard gebruikstemperatuur.

5.1 Storingen

Probleem Mogelijke oorzaak Oplossing
De plaat wordt niet warm	Stroomstoring	Controleer de aanwezigheid van stroom in het elektrische systeem
	het verwarmingselement isdoorgebrand	Neem contact op met uw verkoper
	Thermostaat is stuk Neem contact op met uw verkoper
	De stroomkabel is versleten	Vervang de kabel voor een geschikt exemplaar
licht van de schakelaar brandt niet	De temperatuur is bereikt -
	Licht van de schakelaar is doorgebrand	Neem contact op met uw verkoper

Wanneer een van de zelfklevende verwarmingselement moet worden vervangen, moet de ondergrond met een oplosmiddel grondig schoon gemaakt worden zodat de lijm resten van het oude verwarmingselement zijn verwijderd en plaats de nieuwe elementen alleen als de ondergrond schoon en droog is.

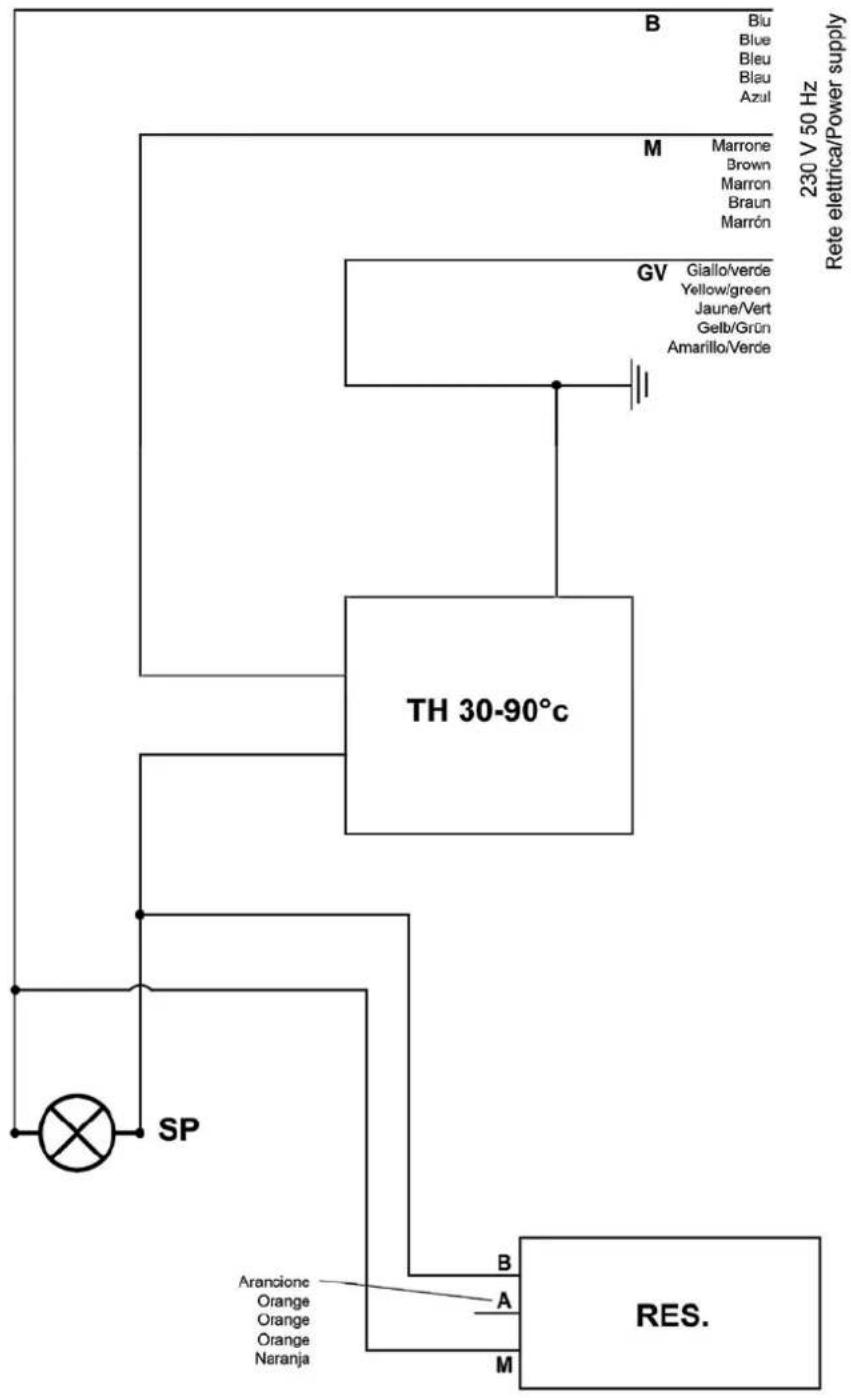

Ref Beschrijving
TH Thermostaat	30-90°C
SP	Licht schakelaar
RES	Verwarmingselement

*710.020 1/1GN

De producent aanvaardt geen enkele verantwoordelijkheid voor druk en/of schnijffouten in dit boekje
Met het oog op het voortdurend verbeteren van haar producten, behoudt de fabrikant zich het recht voor om de functies en gegevens in deze handleiding aan te passen. Altijd en zonder voorafgaande kennisgeving, kan dit boekje niet worden beschouwd als een contract met derden.

6. Verwijdering

Dit logo op het product of op de bijbehorende informatiemateriaal duidt erop dat het einde van zijn levensduur niet mag worden weggegooid met ander huishoudelijkafval.

Om mogelijke schade aan het milieu of de volksgezondheid door onjuiste afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op verantwoorde wijze recyclen om het duurzame hergebruik van grondstoffen te bevorderen.

Particuliere gebruikers moeten contact opnemen het verkooppunt waar ze dit product hebben gekocht of met de plaatselijke overheid voor informatie over waar en hoe ze dit product duurzaam en milieuvriendelijke kan recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de voorwaarden en condities van de koopovereenkomst nalezen. Dit product mag niet worden weggegooid bij het normale afval

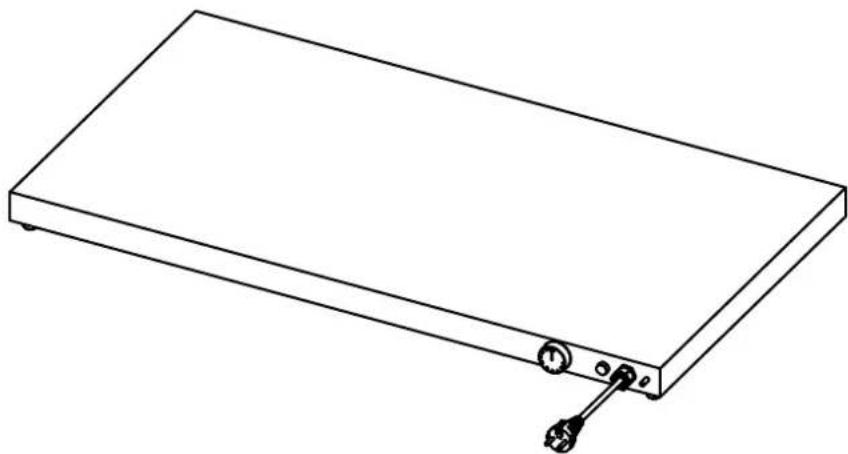

HOT PLATE
