Caractéristiques techniques	Machine à glace Manitowoc D570, production de glace en cubes, capacité de production élevée.
Dimensions	Dimensions compactes adaptées pour les espaces restreints.
Poids	Poids optimisé pour une installation facile.
Type de glace produite	Glace en cubes, idéale pour les bars et restaurants.
Consommation énergétique	Efficacité énergétique pour réduire les coûts d'exploitation.
Utilisation	Facilité d'utilisation avec un panneau de contrôle intuitif.
Maintenance	Entretien régulier recommandé pour assurer une performance optimale.
Réparation	Service après-vente disponible pour les réparations et pièces de rechange.
Sécurité	Conforme aux normes de sécurité en vigueur pour les appareils de restauration.
Informations générales	Idéal pour les professionnels de la restauration, garantie constructeur disponible.

FOIRE AUX QUESTIONS - D570 Manitowoc

Pourquoi ma machine à glace Manitowoc D570 ne produit-elle pas de glace ?

Vérifiez que l'appareil est correctement branché et que l'alimentation électrique est fonctionnelle. Assurez-vous également que le réservoir d'eau est plein et que le robinet d'eau est ouvert.

Comment nettoyer ma machine à glace Manitowoc D570 ?

Pour un nettoyage efficace, éteignez l'appareil et débranchez-le. Utilisez une solution de nettoyage adaptée pour machines à glace et suivez les instructions du fabricant pour le nettoyage des composants internes et externes.

Que faire si ma machine à glace Manitowoc D570 fait du bruit anormal ?

Vérifiez que la machine est installée sur une surface plane et stable. Des bruits inhabituels peuvent également indiquer un problème avec le compresseur ou les ventilateurs. Si le bruit persiste, contactez un technicien qualifié.

Comment régler la taille des morceaux de glace produits par ma Manitowoc D570 ?

La taille des morceaux de glace peut être ajustée via le panneau de contrôle de la machine. Consultez le manuel d'utilisation pour les instructions spécifiques sur les réglages de taille.

Pourquoi la glace produite a-t-elle un goût ou une odeur désagréable ?

Cela peut être dû à une contamination de l'eau ou à un manque de nettoyage régulier. Assurez-vous d'utiliser de l'eau propre et effectuez un nettoyage régulier pour éviter l'accumulation de dépôts.

Comment dépanner un code d'erreur sur ma machine à glace Manitowoc D570 ?

Reportez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. Vous y trouverez des instructions pour résoudre le problème spécifique.

Ma machine à glace Manitowoc D570 fuit, que dois-je faire ?

Inspectez les tuyaux et les joints d'étanchéité pour détecter d'éventuelles fuites. Assurez-vous que le réservoir d'eau est correctement installé. Si la fuite persiste, contactez un professionnel pour une évaluation.

Quelle est la capacité de production de la Manitowoc D570 ?

La Manitowoc D570 a une capacité de production d'environ 272 kg de glace par jour, selon les conditions d'utilisation et de l'environnement.

Comment prolonger la durée de vie de ma machine à glace Manitowoc D570 ?

Assurez-vous de suivre un entretien régulier, y compris le nettoyage, le contrôle des filtres et des composants, ainsi que de veiller à ce que l'appareil fonctionne dans des conditions optimales.

MODE D'EMPLOI D570 Manitowoc

Section 1 Généralités

Lecture du présent manuel 21

Références des modèles 21

Accessoires 21

Kits adaptateurs 21

Kit de déflecteur inclus 21

Kits antisismiques 21

Emplacement de la plaque de série 21

Section 2 Instructions d'installation

Liste de contrôle pré-installation 22

Électricité 23

Spécifications 23

Instructions de mise à la terre 23

Procédures d'installation 24

Liste de vérification d'installation 24

Section 3 Fonctionnement

Gamme d'opération 25

Activation de distributeur 25

Activation par carte clé de chambre d'hôtel 26

Activation à pièces de monnaie 26

Réglages 26

Réglage de la minuterie du mécanisme à pièces 26

Réglage du mécanisme à pièces pour les pièces canadiennes 26

Minuteries d'agitation 27

Minuterie avec DEL clignotante 27

Minuterie avec aiguilles de mesure 27

Section 4 Entretien

Démontage 28

Dépose du panneau avant 28

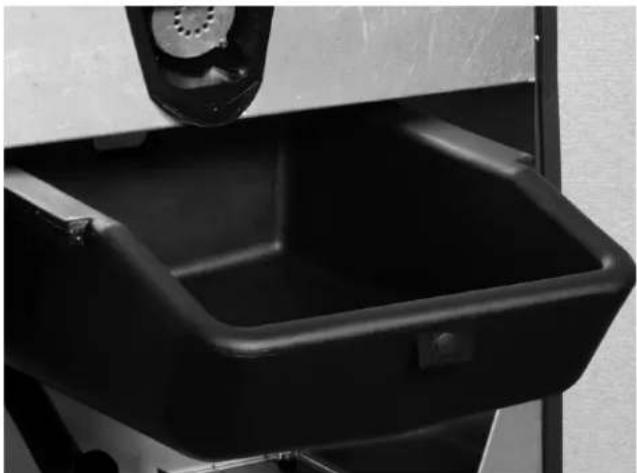

Dépose du bac de récupération 28

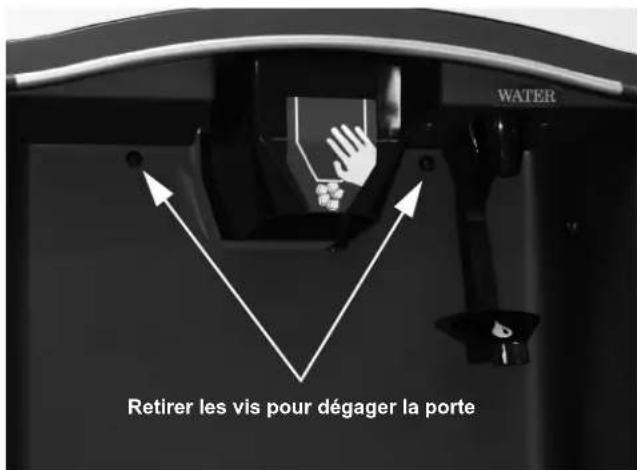

Démontage de la goulotte basculante/porte et de la protection de roue radiale 29

Démontage des pièces du distributeur pour nettoyer le bac 30

Nettoyage et désinfection 31

Procédure mensuelle de désinfection 31

Montage 31

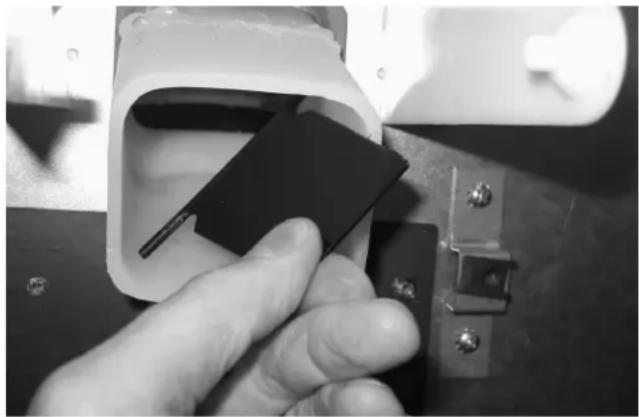

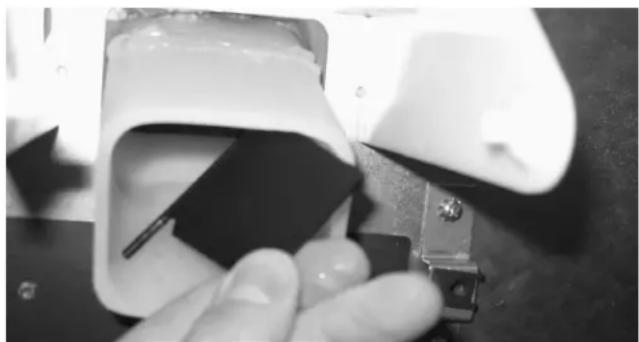

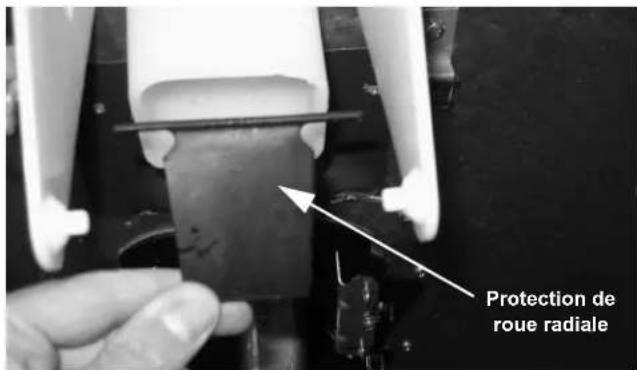

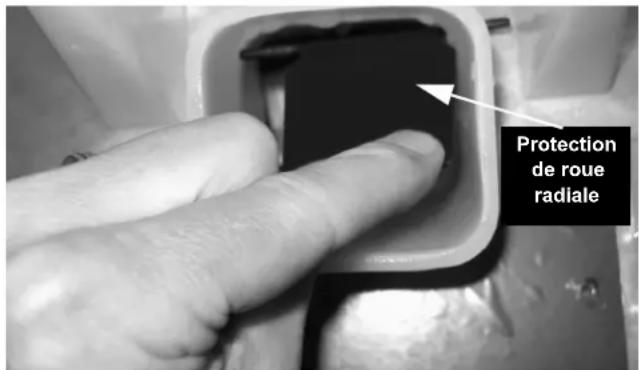

Remontage de la protection de roue radiale 31

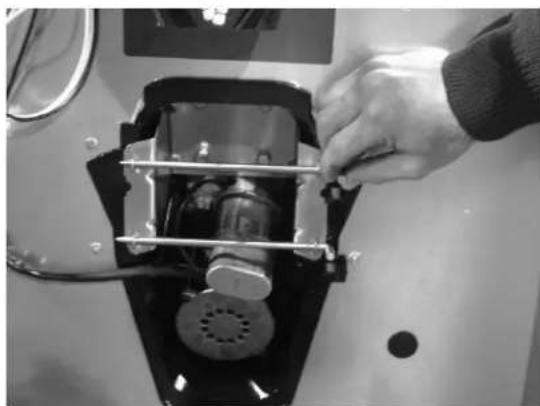

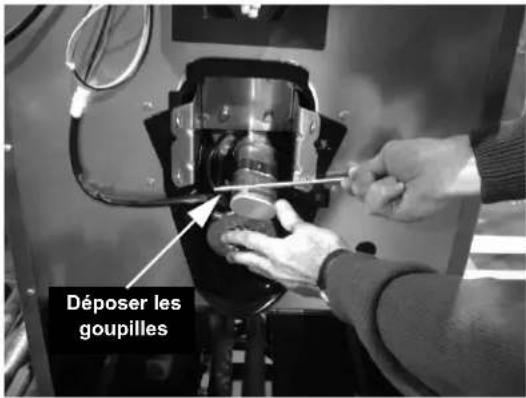

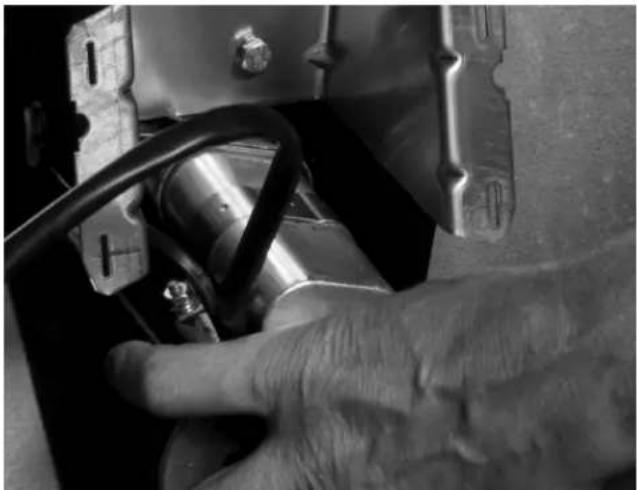

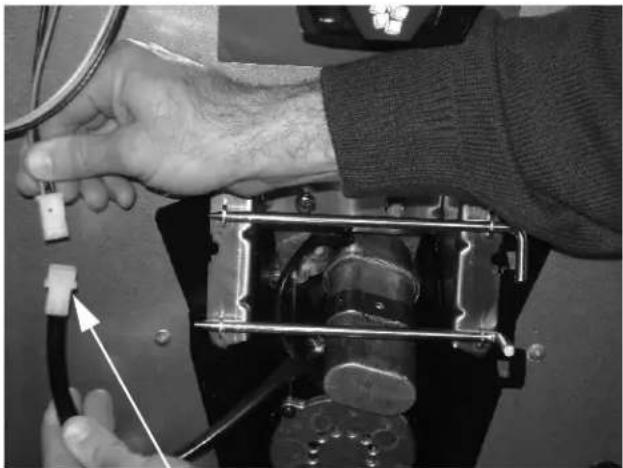

Dépose du moteur à engrenages 32

Table des matières (suite)

Section 5 Service clientèle

Liste de vérification 33

Problème : Les glaçons ne tombent pas lorsque la goulotte basculante est appuyée .... 33

Problème : Le distributeur concasse les glaçons au fur et à mesure qu'il les distribue 33

Problème : Les glaçons continuent à tomber ou tombent d'eux-mêmes ..... 33

Garantie de la machine à glaçons 34

Section 1 Généralités

Lecture du présent manuel

Ces instructions sont fournies pour assister l'installateur qualifié. Consultez les Pages jaunes locales pour trouver le nom du distributeur Manitowoc le plus proche ou appeler Manitowoc Foodservice pour toute information concernant les services de mise en route.

Références des modèles

Le présent manuel s'applique aux modèles suivants :

Série	À goulotte basculante	À carte	À pièces de monnaie	Distributeur de remplissage de verre
S160 S	PA160 SRA164	SCA163	S/O
S190 S	/O S/O S/O SFA191
S290 S	/O S/O S/O SFA291
S300 S	PA310 SRA340	SCA330	S/O

Ces distributeurs sont conçus pour distribuer des glaçons en cubes et demi-cubes. Ces distributeurs sont utilisés avec une machine à glaçons Manitowoc pour remplissage automatique de distributeur.

• Les distributeurs Séries S160/S190 sont capables de stocker 54 kg (120 lb) de glaçons. Les Séries S160/S190 acceptent une machine à glaçons 56 cm (22") en cubes ou demi-cubes.
• Les distributeurs Séries S290/S300 sont capables de stocker 82 kg (180 lb) de glaçons. Les Séries S290/S300 acceptent une machine à glaçons 56 cm (22") ou 76 cm (30") en cubes ou demi-cubes, à l'exception des Séries S1000 et S1200, qui ne sont pas approuvées pour être utilisées sur un distributeur Modèle S.

NOTE : Ouverture de distributeur : Hauteur 28 cm (11"), Largeur 36 cm (14")

Accessoires

KITS ADAPTATEURS

Les machines à glaçons 56 cm (22") montées sur un distributeur 76 cm (30") requièrent deux kits d'adaptateurs (non fournis avec le distributeur) :

• L'adaptateur K00365 permet de monter une machine à glaçons de 56 cm (22") sur un bac de 76 cm (30").
• Le déflecteur K00348 empêche les glaçons d'entrer en contact avec le panneau avant de la machine à glaçons.

Les machines à glaçons Modèle S de 56 cm (22") & 76 cm (30") requièrent l'installation du déflecteur inclus 5029517 (56 cm) ou K00346 (76 cm). Ce déflecteur empêche les glaçons d'entrer en contact avec le panneau avant de la machine à glaçons.

KITS ANTISISMIQUES

Des kits antisismiques sont disponibles pour sécuriser la machine à glaçons et le distributeur au sol.

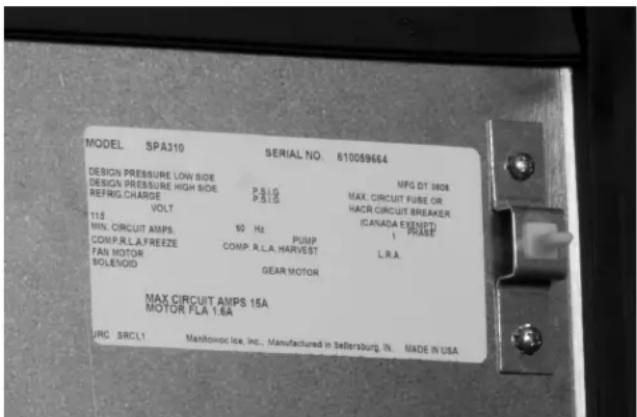

Emplacement de la plaque de série

Devant du distributeur — L'étiquette comportant le numéro de modèle et le numéro de série se trouve derrière le panneau avant, sur la droite de la goulotte basculante.

Arrière du distributeur — Un second emplacement pour le numéro de série et le numéro de série se trouve sur l'arrière du distributeur, dans le coin en haut à droite.

MODEL SPA310 SERIAL NO. 610059664 NFG DT 9808 DESIGN PRESSURE LOW SIDE P.S.I.G DESIGN PRESSURE HIGH SIDE P.S.I.G REFRIG.CHEARGE VOLT 113 MIN. CIRCUIT AMPS. 90 Hz PUMP COMP.R.L.A.FREEZE COMP.R.L.A.HARVEST L.R.A. FAN MOTOR SOLENOID GEAR MOTOR MAX CIRCUIT AMPS 15A MOTOR FLA 1.6A URC SRCL1 Manitowoc Ice, Inc., Manufactured in Sellersburg, Ill. MADE IN USA

Emplacement du panneau avant

Section 2 Instructions d'installation

Liste de contrôle pré-installation

Emplacement : Siphon de sol disponible – Un siphon de sol pour le distributeur doit être disponible. Nous recommandons de ventiler l'évacuation à l'arrière du distributeur pour diminuer les dépôts d'algues et améliorer l'évacuation. La tubulure d'évacuation doit être d'un DI minimum de 12,7 mm (1/2").
Emplacement : Éviter les sources de chaleur - Éviter de placer la machine à glaçons à proximité de sources de chauffage telles que radiateurs, évents de chauffage et lumière directe du soleil. Éviter de placer des machines à glaçons refroidis à l'air dans des cuisines et ce, en raison de la graisse, de la farine ou d'autres particules susceptibles de se déposer sur le condenseur et la pale de ventilateur, augmentant ainsi la maintenance de la machine à glaçons et diminuant l'efficacité de la machine à glaçons.
Emplacement : Sur un plancher massif – Le distributeur et la machine à glaçons doivent reposer sur un plancher ou une surface adéquats, massifs et de niveau.
Emplacement : Ne pas obstruer le trafic – Le distributeur ne doit pas dépasser du mur de manière à obstruer le trafic dans la zone.
Électricité – Une tension électrique appropriée est disponible. Une prise est disponible et à moins de 1,8 mètre (six pieds).

Avertissement

Ne jamais utiliser de rallonge. Si une prise électrique ne se trouve pas à moins de six pieds, faire installer une prise d'intensité de courant appropriée. Le distributeur doit être mis à la terre conformément aux codes de l'électricité nationaux et locaux.

Dégagements pour le haut et les deux côtés de la machine à glaçons – Utiliser les dégagements spécifiés dans le Manuel d'installation, d'utilisation et d'entretien de la machine à glaçons.
Dégagement derrière la machine à glaçons pour le distributeur et les évacuations – L'emplacement doit prévoir un dégagement suffisant pour les branchements d'eau et d'évacuation à l'arrière du distributeur.
Arrière de machine à glaçons à fleur de l'arrière du distributeur – Ceci permet l'installation du clip de fixation fourni (plaque en métal) qui sécurise la machine à glaçons au distributeur.
Siphons séparés – Une conduite d'évacuation séparée est requise pour la machine à glaçons outre une conduite d'évacuation pour le distributeur Série S. Ventiler toutes les conduites d'évacuation.
Filtration d'eau – Une filtration d'eau est fortement recommandée pour accroître la performance de la machine à glaçons et réduire les coûts de maintenance.
Pour de plus amples informations sur l'installation de la machine à glaçons, y compris les conduites de plomberie, connexions et électricité, voir le manuel d'installation de machine à glaçons.

Avertissement

La machine à glaçons doit être protégée si elle est exposée à des températures inférieures à 0 °C (32 °F). Aucune panne provoquée par l'exposition à des températures inférieures à 0 °C n'est couverte par la garantie..

Électricité

Avertissement

Tout le câblage doit être conforme aux codes locaux, régionaux et nationaux.

SPÉCIFICATIONS

Tension électrique– Cycle – Ampères.*	120 volts – 60 Hz./1 Ph. – 1,8 A
	230 volts – 50/60 Hz./1 Ph. – 0,6 A
Cheval-puissance de moteur	1/10 HP
Taille de fusible 15 A	maximum
Poids d’expédition 1	87 lb
Plage de températures de fonctionnement	4 °C minimum ; 43 °F maximum(40 à 110 °F)

*120 volts – 60 Hz. – 1,6 A (norme américaine) (rallonge de 2,4 mètres [huit pieds] avec fiche incluse avec l'unité standard américaine) Instructions de mise à la terre

Avertissement

Le distributeur doit être mis à la terre conformément aux codes de l'électricité nationaux et locaux.

Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre offre un espace de moindre résistance pour le courant électrique afin de réduire le risque de choc électrique. Cet appareil est muni d'un cordon ayant un conducteur de mise à la terre d'équipement et une fiche de mise à la terre. La fiche doit être branchée dans une prise appropriée correctement installée et mise à la terre en accord avec tous les codes et ordonnances locaux.

Avertissement

Une mauvaise connexion du conducteur de mise à la terre de l'équipement peut entraîner un risque de choc électrique. Le conducteur avec isolant ayant une surface externe verte avec ou sans rayures jaunes est le conducteur de mise à la terre d'équipement. S'il faut réparer ou remplacer le cordon ou la fiche, ne pas connecter le conducteur de mise à la terre d'équipement à une borne sous tension. Consulter un électricien ou un réparateur qualifié si les instructions de mise à la terre ne sont pas totalement comprises ou en cas de doute si l'appareil est mis à la terre ou non. Ne pas modifier la fiche fournie avec l'appareil — si celle-ci ne rentre pas dans la prise, faire installer une prise adéquate par un électricien qualifié.

L'état de l'eau locale peut exiger le traitement de l'eau afin de prévenir la formation de tartre, d'empêcher la sédimentation dans le filtre et d'enlever l'odeur et le goût du chlore.

CONDUITES D'ENTRÉE D'EAU

Suivre ces directives pour installer les conduites d'arrivée

d'eau :

• Ne pas brancher la machine à glace à une source d'eau chaude. S'assurer que tous les réducteurs d'eau chaude installés pour d'autres appareils fonctionnent.(Clapets de non-retour sur les robinets d'évier, les lavevaisselle, etc.)
• Si la pression de l'eau dépasse la pression maximale recommandée (80 lb/po ^2 - 5,5 bar), se procurer un régulateur de pression auprès du distributeur Manitowoc.
• Installer une robinet d'arrêt sur les conduites d'eau potable de fabrication de glace.
• Isoler la conduite d'arrivée d'eau afin d'éviter la condensation.

RACCORDEMENTS DE DRAINAGE

Suivre ces directives lors de l'installation des conduites de drainage afin d'éviter que l'eau d'évacuation ne refoule dans la machine à glace et le bac de stockage :

• Les lignes d'évacuation doivent avoir une chute de 1,5 pouce sur 5 pieds de course (2,5 cm par mètre) et ne doivent pas créer de siphons.
• Le drain de plancher doit être assez grand pour permettre l'évacuation de tous les drains.
• Installer un té afin d'éventer le drain de la machine à glace à l'atmosphère.
• Isoler les conduites d'évacuation d'eau afin d'éviter la condensation.

Procédures d'installation

Avertissement

Ne pas tenter de déplacer un distributeur sans avoir d'abord déplacé la machine à glaçons. L'ensemble peut être instable et pourrait se renverser, entraînant ainsi de graves blessures.

1. Examiner la liste de vérification de pré-installation ; ensuite, s'assurer que toutes les conditions requises d'utilités et d'espace sont présentes sur le site d'installation.
2. Retirer le dessus en carton du distributeur.
3. Retirer les pieds et autres accessoires de l'intérieur du bac de distributeur.
4. Retirer le carton des côtés du distributeur.
5. Retirer le distributeur de la palette d'expédition.
6. Aplatir le carton d'expédition.
7. Placer le distributeur sur son dos ; sur le carton.
8. Fileter les pieds dans le bas du distributeur.
9. Mettre le distributeur en position verticale.
10. Mettre le distributeur à l'emplacement souhaité.
11. S'assurer que le haut du bac de distributeur est de niveau. Un bac de niveau est important pour le fonctionnement approprié de la machine à glaçons.
12. À ce stade, placer la machine à glaçons sur le distributeur.
13. Connecter l'évacuation du distributeur au siphon de sol.
14. Respecter les codes de plomberie locaux pour l'installation de l'évacuation.
15. Si le distributeur est muni d'un robinet de prise d'eau, connecter la conduite d'eau à la connexion d'eau sur le dos du distributeur.
16. Tester toutes les conduites d'évacuation et d'eau pour présence éventuelle de fuites.
17. Brancher le distributeur dans la prise électrique appropriée.
18. Nettoyer et désinfecter tout l'équipement. Suivre les instructions de nettoyage et de désinfection dans le présent manuel.
19. Ajuster la machine à glaçons conformément aux instructions fournies avec la machine à glaçons.
20. Installer le déflecteur de glaçons à l'intérieur du compartiment de machine à glaçons. Suivre les instructions d'installation fournies avec le déflecteur de glaçons.
21. Installer le joint en mousse au bas du panneau avant.
22. Remplir le bac du distributeur à un quart avec des glaçons ou mettre la machine à glaçons en marche, permettant à la machine à glaçons de faire tomber au moins trois lots complets de glaçons.
23. Tester l'action de distribution de glaçons du distributeur.

Liste de vérification d'installation

☐ Distributeur et machine à glaçons sont-ils de niveau ?
Les évacuations sont-elles aérées ?
Le distributeur n'est-il pas installé dans la lumière directe du soleil ?
Le distributeur n'est-il pas installé dans le débit d'air direct provenant d'un conduit de chauffage ?
Les évacuations de bac et de machine à glaçons sont-elles séparées ?
Les glaçons sont-ils distribués correctement ?
Le distributeur est-il accessible pour entretien ?
La carte de garantie a-t-elle été renvoyée ?
Le contrôle d'épaisseur des glaçons de la machine à glaçons est-il réglé correctement ?
L'opérateur a-t-il reçu une formation sur le fonctionnement du distributeur ?
Le propriétaire sait-il nettoyer et désinfecter le distributeur ?
Le propriétaire connaît-il la fréquence de nettoyage et de désinfection du distributeur ?
Le propriétaire a-t-il le numéro de téléphone à appeler pour un service de suivi du distributeur ?
Un de vos autocollants de service a-t-il été apposé sur le distributeur pour service de suivi ?

Section 3

Fonctionnement

Gamme d'opération

Le fonctionnement du distributeur de glaçons Séries S peut être divisé en trois opérations principales : Activation de distributeur, ramassage de glaçons et distribution de glaçons.

ACTIVATION DE DISTRIBUTEUR

L'activation de distributeur peut se faire avec un certain nombre de mécanismes différents.

• Activation par goulotte à bascule (Appuyer pour glaçons) – L'utilisateur appuie sur la goulotte à bascule, ce qui met sous tension un microcontact. Le microcontact sous tension enclenche le moteur à engrenages.
• Activation par carte clé de chambre d'hôtel – L'utilisateur place sa carte clé de chambre d'hôtel dans la fente du distributeur. La carte clé de chambre d'hôtel active le microcontact. L'utilisateur appuie alors sur la goulotte à bascule (Appuyer pour glaçons) pour la distribution de glaçons. Cette action active le moteur à engrenages.
• Activation à pièces de monnaie – L'utilisateur met un quarter dans le distributeur. Le quarter active le mécanisme à pièces. L'utilisateur appuie alors sur la goulotte à bascule (Appuyer pour glaçons) pour la distribution de glaçons. Cette action active le moteur à engrenages.

Attention

Ne pas utiliser la machine si elle a fait l'objet d'un emploi abusif ou détourné, de négligences, de dommages ou de modifications non conformes aux spécifications du fabricant d'origine. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances suffisantes, sauf sous la supervision d'une personne responsable de leur sécurité. Ne pas permettre aux enfants de jouer avec cet appareil, de le nettoyer ou d'effectuer son entretien sans une surveillance appropriée.

RAMASSAGE DE GLAÇONS

Lorsque le client active le distributeur, le moteur à engrenages à l'intérieur du distributeur commence à tourner.

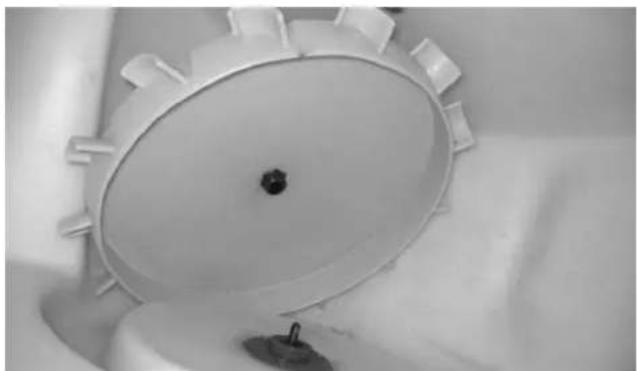

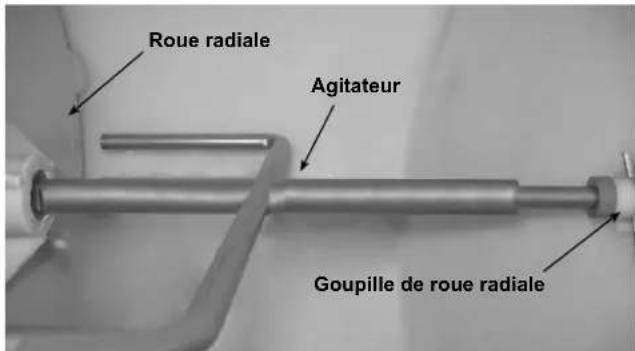

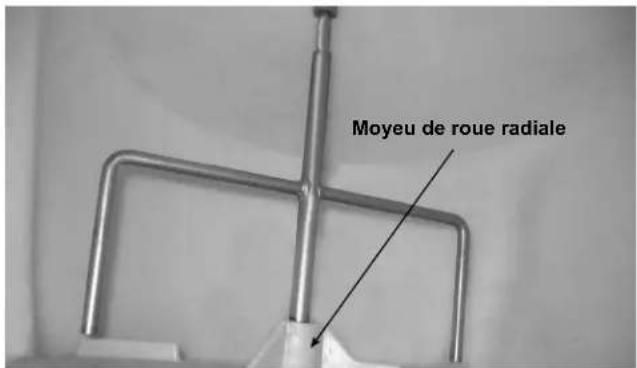

L'arbre du moteur à engrenages est attaché à la roue radiale à l'intérieur du bac de distributeur. Au fur et à mesure que la roue radiale tourne, elle ramasse les glaçons du bac de distributeur. La roue radiale amène la poche contenant les glaçons sur le haut de la zone de déplacement.

DISTRIBUTION DE GLAÇONS

Lorsque la poche de roue radiale atteint le haut de sa course, les glaçons tombent de la roue radiale dans l'ouverture de goulotte à glaçons du bac de distributeur. La goulotte de bac dirige ensuite les glaçons vers l'ensemble de porte en distribuant de 57-85 grammes (2 à 3 oz) de glaçons à la seconde.

Si la porte se ferme avant que tous les glaçons aient été distribués, certains glaçons risquent d'être retenus dans l'ensemble de porte. Si la porte est ouverte, les glaçons tomberont par la porte et la goulotte à glaçons. La goulotte à glaçons dirigera les glaçons dans le conteneur du client.

NOTE : Ouverture de distributeur : Hauteur 28 cm (11"), Largeur 36 cm (14")

Le Modèle SFA-191/291 est muni d'un robinet de prise d'eau en option. Lorsque le levier de robinet de prise d'eau est appuyé, l'eau s'écoule dans le système vers la buse de robinet de prise d'eau.

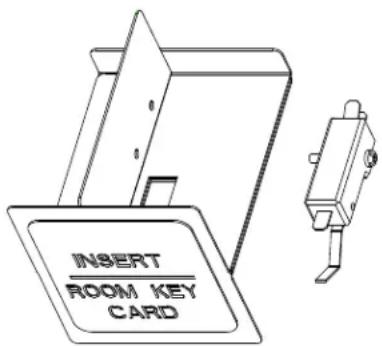

Activation par carte clé de chambre d'hôtel

1. L'utilisateur met le seau à glace sous la goulotte à glaçons.
2. L'utilisateur met sa carte clé de chambre d'hôtel dans une fente du distributeur intitulée « Insérer Carte clé de chambre d'hôtel ». La carte clé de chambre d'hôtel active le microcontact.
3. L'utilisateur appuie alors sur la goulotte à bascule (Appuyer pour glaçons) pour la distribution de glaçons. Appuyer sur la goulotte à glaçons active le moteur à engrenages.

La carte clé de chambre d'hôtel doit rester dans la fente pour que le microcontact reste activé.

INSERT ROOM KEY CARD

Activation à pièces de monnaie

1. L'utilisateur met le seau à glace sous la goulotte à glaçons.
2. L'utilisateur met un quarter (devise américaine uniquement) dans le distributeur.
3. L'utilisateur appuie alors sur la goulotte à bascule (Appuyer pour glaçons) pour la distribution de glaçons.

Appuyer sur la goulotte à glaçons active le moteur à engrenages. Les glaçons seront distribués jusqu'à concurrence d'une minute pour chaque activation à 25 cents selon le réglage d'usine.

Important

L'activation à pièces de monnaie n'acceptera que les quarters américains. Aucune autre pièce ne sera acceptée et aucune monnaie ne sera rendue à l'utilisateur. Pour pouvoir utiliser des pièces canadiennes, consulter les instructions dans le présent manuel.

Réglages

RÉGLAGE DE LA MINUTERIE DU MÉCANISME À PIÈCES

1. Retirer le couvercle du boîtier de commande. À l'intérieur du boîtier de commande se trouve une étiquette d'instructions blanche indiquant comment régler les intervalles pour les temps de distribution du mécanisme à pièces.
2. À l'intérieur du boîtier de commande, la minuterie du mécanisme à pièce se trouve à gauche. La minuterie d'agitation des glaçons se trouve à droite.
3. À l'aide d'un petit tournevis cruciforme, ajuster la minuterie du mécanisme à pièces. Pour toute information de référence sur le réglage de minuterie, voir ci-dessous ou consulter l'étiquette d'instructions blanche à l'intérieur du couvercle de boîtier de commande.
4. La minuterie est réglée en usine au point milieu pour 60 secondes de temps de distribution. Le pot de réglage peut être réglé (dans le sens contraire des aiguilles d'une montre) jusqu'à un minimum de 12 secondes de temps de distribution. Le pot de réglage peut être réglé (dans le sens des aiguilles d'une montre) jusqu'à un maximum de 120 secondes de temps de distribution.

RÉGLAGE DU MÉCANISME À PIÈCES POUR LES PIÈCES CANADIENNES

Important

Les quarters canadiens sont magnétiques. Par conséquent, l'aimant se trouvant à l'intérieur du mécanisme à pièces doit être retiré pour que les quarters canadiens puissent tomber dans le mécanisme à pièces.

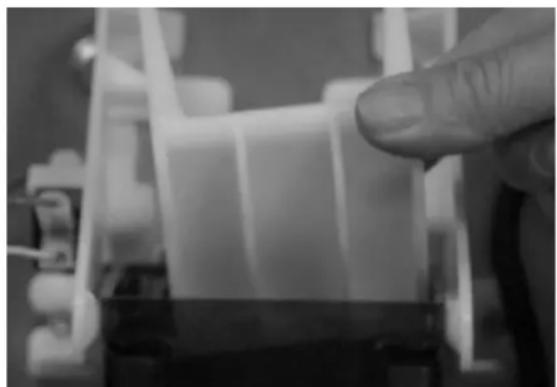

1. Retirer le panneau avant du distributeur. Le mécanisme à pièces peut être changé tout en étant en place dans la porte du distributeur, comme illustré ci-dessus.
2. Faire pivoter la section du logement d'aimant de pièces en l'écartant du reste du mécanisme à pièces.

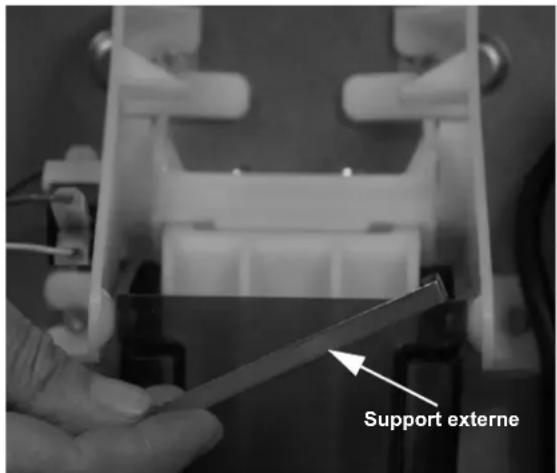

3. À l'aide d'un petit tournevis, desserrer la vis de calage qui maintient une plaque en aluminium dans le logement de l'aimant de pièces.
4. Retirer la plaque en aluminium.
5. À l'aide d'une pointe de tournevis en métal, tirer l'aimant de son logement. (Le dos de l'aimant a l'attraction magnétique la plus forte.)
6. La plaque en aluminium et l'aimant ont maintenant été retirés du logement d'aimant de pièces. Faire pivoter la section du logement d'aimant de pièces vide en place.
7. Remonter la porte avant du distributeur.

Minuteries d'agitation

La minuterie d'agitation est un équipement standard pour le distributeur de sol. L'objet de la minuterie est de périodiquement agiter les glaçons dans le bac pour éviter tout figeage.

MINUTERIE AVEC DEL CLIGNOTANTE

La DEL indique au technicien le mode dans lequel fonctionne la minuterie. Plutôt qu'une aiguille de cavalier, cette minuterie comporte une cosse rectangulaire femelle qui doit être connectée à la borne numéro 6.

• Lorsque le cavalier est en place, la DEL clignotera à des intervalles d'une seconde. Ceci est le Mode Exécution.
• Lorsque le cavalier est ouvert, la DEL clignotera tous les 4/10è de seconde. Ceci est le Mode Test et la minuterie itérera toutes les 55 secondes en mode test. Ne pas oublier de remettre le cavalier en place lorsque les tests sont terminés. Si la minuterie est laissée en mode Test, elle sera automatiquement réinitialisée en mode Exécution.

Lors de l'installation de cette minuterie dans l'équipement existant, s'assurer de vérifier le câblage correct de la minuterie. Des équipements anciens risquent de nécessiter un changement de câblage. Inspector le fil jaune allant du commutateur de distributeur de glaçons (goulotte basculante) à la borne numéro deux de la minuterie. Avec cette minuterie, le fil jaune quitte le commutateur de distributeur de glaçons à partir de la borne NF du commutateur.

MINUTERIE AVEC AIGUILLES DE MESURE

La minuterie est munie d'aiguilles de mesure. Ceci permet de tester la minuterie en retirant le cavalier entre les deux aiguilles.

Avec aiguilles 2 3 5 1 4

La minuterie n'est pas réglable et est réglée pour agiter les glaçons pendant trois secondes toutes les

3,5 heures. Activer le distributeur réinitialisera la minuterie. Au bout de 3,5 heures de non utilisation, la minuterie mettra le moteur du distributeur sous tension.

Pour vérifier la fonction correcte de la minuterie d'agitation, utiliser la procédure suivante :

La minuterie d'agitation se trouve sur le devant du distributeur dans le boîtier de commande, sur la gauche de la goulotte à glaçons.

1. Retirer le cavalier entre les deux aiguilles.
2. La minuterie itérera toutes les 55 secondes.
3. Si la minuterie n'itère pas toutes les 55 secondes, remplacer la minuterie.
4. Remettre le cavalier en place après les tests.

Attention

Ne jamais utiliser sans le cavalier et ce, pour éviter tout dommage.

Section 4 Entretien

Démontage DÉPOSE DU PANNEAU AVANT

Avertissement

Risque de choc électrique

Débrancher l'unité avant toute réparation ou tout entretien. L'agitateur est opéré par une minuterie et peut agiter à n'importe quel moment.

1. Couper l'eau à la machine à glaçons.

WATER Retirer les vis pour dégager la porte

1. Les 2 vis sont retenues par des joints toriques. Desserrer les 2 vis à l'aide d'un tournevis cruciforme.

2. Tenir le panneau avant du distributeur des deux côtés, tirer le haut vers l'avant pour libérer le crochet d'arrêt supérieur et incliner ensuite le panneau vers l'avant. Le panneau avant reposera sur les crochets d'arrêt au bas du panneau.

3. SFA-191/291 UNIQUEMENT – Une conduite d'eau est attachée au panneau avant. Si une dépose complète est requise, déconnecter l'alimentation en eau principale, relâcher la pression d'eau et retirer la conduite d'eau du robinet d'eau.

4. Soulever le panneau avant des crochets d'arrêt et mettre le panneau de côté.

DÉPOSE DU BAC DE RÉCUPÉRATION

1. Le bac de récupération est visible lorsque le panneau avant du distributeur est retiré.

2. Desserrer le collier et retirer le tuyau d'évacuation du bac de récupération.

1. Faire glisser le bac de récupération vers l'avant et le sortir.

2. Retirer les rebuts de glace s'ils se sont accumulés.

3. Après le nettoyage, remettre le bac de récupération en place.

DÉMONTAGE DE LA GOULOTTE BASCULANTE/ PORTE ET DE LA PROTECTION DE ROUE RADIALE

Avertissement

Risque de choc électrique

Débrancher l'unité avant toute réparation ou tout entretien.

1. Retirer le panneau avant du distributeur. (Voir « Dépose du panneau avant ».)

1. Soulever l'extrémité gauche de la tige de porte et sortir la tige du côté droit de la porte.

1. Retirer la porte.

2. Retirer la goulotte à glaçons.

1. Tirer la protection de roue radiale des trous à l'intérieur de la buse du distributeur de glaçons.

Protection de roue radiale

1. Retirer la protection de roue radiale de la buse du distributeur de glaçons.

DÉMONTAGE DES PIÈCES DU DISTRIBUTEUR POUR NETTOYER LE BAC

Avertissement

Débrancher l'unité avant toute réparation ou tout entretien.

Le bac de distributeur à glaçons comporte des pièces mobiles qui peuvent se déplacer à tout moment et provoquer des blessures si les mains se trouvent à proximité.

Roue radiale Agitateur Goupille de roue radiale

1. Ces pièces seront déposées : goupille d'agitateur, agitateur et roue radiale.

Goupille d'agitateur

1. Appuyer sur la goupille d'agitateur amovible à la main jusqu'à ce qu'elle soit dégagée du manchon de l'agitateur.

Moyeu de roue radiale

1. Enfoncer l'agitateur vers l'arrière du bac jusqu'à ce que l'agitateur soit libéré du moyeu de roue radiale. Retirer l'agitateur en le faisant glisser sur un côté tout en tirant vers l'avant jusqu'à ce que l'arbre de l'agitateur se dégage du manchon.

1. Faire glisser la roue radiale de l'arbre du moteur et la retirer.

Nettoyage et désinfection

PROCÉDURE MENSUELLE DE DÉSINFECTION

Avertissement

Risque de choc électrique

Débrancher l'unité avant toute réparation ou tout entretien.

1. Retirer le panneau avant, la roue radiale, la goulotte à glaçons et l'ensemble de porte.
2. Mélanger une solution de 100 ml (3 onces) de nettoyant Manitowoc pour 4 litres (1 gallon) d'eau du robinet.
3. Nettoyer soigneusement toutes les pièces déposées de l'intérieur du bac avec ce nettoyant. Nettoyer le bac du distributeur, l'ensemble de porte et la goulotte à glaçons.
4. Rincer toutes les pièces nettoyées à l'eau fraîche du robinet.
5. Mélanger une solution de 90 ml (3 onces) de désinfectant Manitowoc pour 15 litres (4 gallon) d'eau du robinet.
6. Désinfecter chaque pièce lavée à l'étape précédente avec cette solution désinfectante. Désinfecter et remonter dans l'ordre suivant :
   Roue radiale
   Agitateur
   Goupille de roue radiale
   Ensemble de goulotte à glaçons
   Plateau de rebuts de glace
   Panneau avant
7. Ne pas rincer les pièces du distributeur après les avoir désinfectées. Laisser les pièces sécher à l'air.
8. Une fois toutes les pièces du distributeur remises en place, remettre le distributeur sous tension.
9. Mettre la machine à glaçons en marche.
10. Laisser la machine à glaçons commencer à remplir le distributeur.
11. Après avoir trois lots dans le distributeur, tester son fonctionnement.

Montage

REMONTAGE DE LA PROTECTION DE ROUE RADIALE

Lors du remontage de la goulotte basculante/porte, la protection de roue radiale est montée à l'intérieur de la buse de distribution de glaçons.

Une fois la protection de roue radiale placée dans la buse, sa charnière supérieure s'enclenche dans les trous de fixation de part et d'autre de la buse.

Une fois la protection de roue radiale correctement installée, celle-ci oscillera vers l'extérieur vers l'avant de la goulotte en permettant aux glaçons de tomber de la goulotte.

Si elle est mal installée, la protection de roue radiale n'oscille pas vers l'extérieur et la distribution de glaçons sera bloquée.

Rectifier l'installation

Protection de roue radiale

Si on appuie du doigt sur la protection de roue radiale, celle-ci ne s'ouvre pas.

Dépose du moteur à engrenages

NOTE : Il n'est pas nécessaire de déposer le moteur à engrenages pour nettoyer/désinfecter.

Avertissement

Risque de choc électrique

Débrancher l'unité avant toute réparation ou tout entretien.

1. Retirer le panneau avant du distributeur. (Voir « Dépose du panneau avant ».)

Fil de moteur à engrenages

1. Débrancher le fil de moteur à engrenages.

1. Faire tourner les deux goupilles de retrait vers soi.

Déposer les goupilles

1. Tirer les goupilles de retrait vers la droite.

1. Saisir le moteur à engrenages au moment de la dépose de la seconde goupille. Faire sortir le moteur à engrenages en le pivotant.

Section 5

Service clientèle

Liste de vérification

En cas de problème pendant le fonctionnement du distributeur, suivre les listes de vérification ci-dessous avant de contacter le service technique. Les réglages périodiques et procédures d'entretien ne sont pas couverts par la garantie.

Warning

Débrancher l'unité avant toute réparation ou tout entretien. Le bac de distributeur comporte des pièces qui peuvent se déplacer à tout moment et provoquer des blessures si les mains se trouvent à proximité.

PROBLÈME : LES GLAÇONS NE TOMBENT PAS LORSQUE LA GOULOTTE BASCULANTE EST APPUYÉE

Problème Cause possible	Mesure corrective
Le distributeur ne fonctionne pas. Distributeur hors tension. Branché ?
		Disjoncteur déclenché ?
		Inspector le cordon et la fiche du distributeur, remplacer le cordon si le fil est cassé.
Le distributeur fonctionne mais ne distribue pas de glaçons.	Pas de glaçons dans le bac. Ajouter des glaçons au bac, faire inspecter la machine à glaçons.

PROBLÈME : LE DISTRIBUTEUR CONCASSE LES GLAÇONS AU FUR ET À MESURE QU'IL LES DISTRIBUE

Problème Cause possible	Mesure corrective
Le distributeur concasse les glaçons au fur et à mesure qu’il les distribue.	Les glaçons dans le bac ne sont pas de la taille ni du type corrects.	Remplacer avec des glaçons acceptables.
	Les glaçons utilisés sont-ils de taille normale, à savoir, pleins, pas creux, etc. ?	Ajuster la taille des glaçons de la machine.Consulter la procédure dans le manuel d’installation, d’utilisation et d’entretien de la machine à glaçons.

PROBLÈME : LES GLAÇONS CONTINUENT À TOMBER OU TOMBENT D'EUX-MÊMES

Problème Cause possible	Mesure corrective
Le distributeur agite toutes les 55 secondes.	Absence de cavalier sur la minuterie.	Contacter le service technique.
Les glaçons continuent-ils de tomber une fois que le godet a été retiré ?	Le moteur à engrenages continue-t-il de fonctionner pendant ce temps ?	Contacter le service technique.
Les glaçons tombent-ils d'eux-mêmes sans que quiconque ne soit autour du distributeur ?	Le distributeur fait-il cela à des intervalles réguliers ?	Contacter le service technique.

Garantie

Pour toute information sur la garantie, visiter : www.manitowocice.com/Service/Warranty

• Information sur la garantie
- Enregistrement de la garantie
• Vérification de la garantie

La garantie prend effet le jour où la machine à glaçons est installée.

ENREGISTREMENT DE LA GARANTIE

Le processus d'enregistrement de la garantie est un moyen facile et rapide de protéger votre investissement. Lire le code QR avec un appareil intelligent ou entrer le lien dans un navigateur Web pour procéder à l'enregistrement de la garantie.

L'enregistrement du produit assure sa couverture par la garantie et simplifie le processus de tout recours éventuel à la garantie.

THIS PAGE INTENTIONALLY LEFT BLANK

Manitowoc®

Manitowoc Ice
