Type de produit	Interrupteur d'éclairage intelligent
Marque	Chamberlain
Modèle	WSLCEVCP1
Type d'ampoule compatible	Incandescente, fluorescente compacte, LED
Charge maximale (incandescente)	300 watts
Charge maximale (fluorescente compacte)	2,5 ampères
Tension d'alimentation	120 V CA
Utilisation	Intérieur uniquement
Fonctionnement par télécommande	Oui, avec télécommandes Security+ 2.0® (jusqu'à 8)
Fonctionnement par téléphone intelligent	Oui, via l'appli Chamberlain MyQ® (nécessite un dispositif MyQ®)
Compatibilité ouvre-porte de garage	Oui, avec ouvre-porte activé par MyQ® (jusqu'à 8)
Installation	Nécessite mise à la terre, couper le courant avant installation
Contenu de la boîte	Interrupteur, capuchons de connexion (3), vis (2)
Matériau	Plastique et composants électroniques
Dimensions (approx.)	4,2 x 4,2 x 2,5 cm (interrupteur standard)
Poids (approx.)	50 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Couper le courant avant installation. Usage intérieur uniquement. Respecter les codes électriques locaux.
Réparabilité	Aucune pièce réparable par l'utilisateur
Informations réglementaires	Conforme FCC Partie 15 et IC RSS-210
Garantie	Voir le fabricant (non spécifiée)

FOIRE AUX QUESTIONS - WSLCEVCP1 CHAMBERLAIN

Comment programmer l'interrupteur avec une télécommande ?

Soulevez le couvercle pour accéder au bouton Learn. Appuyez et maintenez le bouton de la télécommande enfoncé, puis appuyez brièvement sur le bouton Learn. La DEL et la lampe clignotent une fois pour confirmer.

Que faire si la lumière ne s'allume pas depuis l'interrupteur manuel ?

Vérifiez que le courant est rétabli, que l'ampoule fonctionne et que le disjoncteur n'a pas sauté. Assurez-vous que l'interrupteur est en position ON et que la mise à la terre est correcte. Si nécessaire, inversez les connexions des fils d'alimentation et de charge.

Puis-je utiliser cet interrupteur avec des ampoules LED ?

Oui, l'interrupteur est compatible avec les ampoules LED, ainsi qu'avec les ampoules incandescentes et fluorescentes compactes.

Comment effacer tous les codes de la mémoire ?

Appuyez et maintenez enfoncé le bouton Learn jusqu'à ce que la DEL clignote (environ 6 secondes). Tous les appareils programmés seront effacés.

Cet interrupteur fonctionne-t-il avec un système à 3 ou 4 voies ?

Non, il n'est pas recommandé pour une utilisation avec des interrupteurs à 3 ou 4 voies.

Dois-je couper le courant avant l'installation ?

Oui, il est impératif de couper le courant au panneau principal de fusibles ou de disjoncteurs avant toute intervention pour éviter les risques d'électrocution.

Comment raccorder les fils de l'interrupteur ?

Raccordez le fil vert à la terre, le fil rouge au fil de charge et le fil noir au fil d'alimentation. Utilisez les capuchons de connexion fournis et entourez-les de ruban électrique.

Quelle est la portée de la télécommande ?

La portée varie selon la construction de la maison. Elle peut être réduite par des lattes métalliques, un isolant aluminium ou un parement en aluminium. Testez à différents endroits.

Que signifie le clignotement de la DEL pendant plus de 10 minutes ?

Cela indique un problème de tension trop faible ou une mise à la terre défectueuse. Vérifiez la mise à la terre et contactez un électricien qualifié.

Où puis-je télécharger l'application MyQ ?

L'application Chamberlain MyQ est disponible sur l'App Store (iOS) et Google Play (Android). Créez un compte et suivez les instructions pour ajouter l'interrupteur.

MODE D'EMPLOI WSLCEVCP1 CHAMBERLAIN

L'interrupteur d'éclairage intelligent permet de commander de façon commode les lampes de votre maison. Il peut être programmé pour commander l'éclairage de n'importe où avec votre téléphone intelligent et l'appli Chamberlain MyQ ^® *. L'interrupteur d'éclairage intelligent est également compatible avec huit télécommandes Security+ 2.0 ^® OU un ensemble allant jusqu'à huit ouvre-portes de garage activés par MyQ ^® . Ce produit n'est PAS recommandé pour commander les appareils ménagers ou les ventilateurs. Il ne doit pas être utilisé avec des ensembles d'interrupteurs à 3 ou 4 voies.

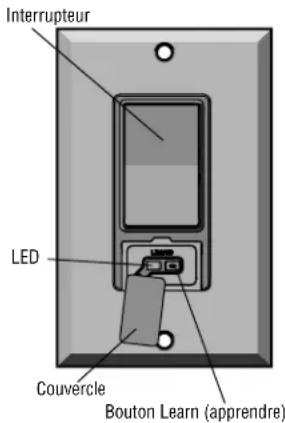

Interrupteur LED Couvercle Bouton Learn (apprendre)

REMARQUE : La plaque murale d'interrupteur n'est pas fournie.

SPÉCIFICATIONS

Type d'ampoule : ..... Fluorescente compacte, incandescente ou diode électroluminescente (DEL)

Charge maximale : 300 watts

Lampe incandescente.... 300 watts

Lampe fluorescente compacte (LFC) 2,5 ampères

Voltage....120 V ca

⚠️! AVERTISSEMENT

Afin de prévenir toute BLESSURE GRAVE ou DÉCÈS par électrocution ou par le feu :

• Coupez le courant au panneau principal de fusibles ou de disjoncteurs AVANT l'installation.
• L'interrupteur d'éclairage s'utilise UNIQUEMENT à l'intérieur.
• L'installation et le câblage DOIVENT être conformes à TOUS les codes locaux du bâtiment et de l'électricité.

AVIS : Les règles de la FCC et/ou d'Industrie Canada (IC) interdisent tout ajustement ou toute modification de ce récepteur. IL N'EXISTE AUCUNE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Cet appareille est conforme aux dispositions de la partie 15 du règlement de la FCC et de la norme IC RSS-210. Son utilisation est assujettie aux deux conditions suivantes : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non souhaite.

CONTENU DE LA BOÎTE

Capuchons de connexion

Vis (2)

(1)

Téléinterrupteur d'éclairage

MODES DE FONCTIONNEMENT

L'interrupteur d'éclairage intelligent peut être programmé à l'appli MyQ ^®* , à une télécommande Security+ 2 ^® ou à un ouvre-porte de garage activé par MyQ ^® .

FONCTIONNEMENT AVEC UNE TÉLÉCOMMANDE :

Vous permet d'activer l'interrupteur d'éclairage intelligent à partir d'une télécommande.

REMARQUE : Si votre télécommande est déjà programmée à votre ouvre-porte de garage, choisir un autre bouton sur votre télécommande pour programmer l'interrupteur d'éclairage intelligent.

FONCTIONNEMENT PAR TÉLÉPHONE INTELLIGENT :

Vous permet d'activer l'interrupteur d'éclairage intelligent à partir de votre téléphone intelligent ou tablette, de configurer des horaires pour allumer ou éteindre vos lampes à des heures déterminées et de recevoir des avis lorsque l'éclairage reste allumé.

* La commande par téléphone intelligent exige un dispositif MyQ Garage, un concentrateur pour garage intelligent, une passerelle Internet MyQ® ou un ouvre-porte de garage Wi-Fi.

FONCTIONNEMENT AVEC UN OUVRE-PORTE DE GARAGE :

Vous permet de synchroniser l'interrupteur d'éclairage intelligent aux ampoules d'éclairage de votre ouvre-porte de garage. La synchronisation avec les lumières de l'ouvre-porte de garage est désactivée si vous mettez manuellement l'interrupteur sous tension. L'interrupteur d'éclairage doit être ÉTEINT pour être synchronisé avec l'ouvre-porte de garage.

Exemple : Les ampoules d'éclairage de l'ouvre-porte de garage sont réglées pour s'éteindre automatiquement au bout de 4 ½ minutes et l'interrupteur d'éclairage intelligent s'éteindra également au bout de 4 ½ minutes.

INSTALLATION

AVANT DE COMMENCER :

Ce dispositif REQUIERT une mise à la terre; s'il n'y en a pas, contactez un électricien qualifié. Si vous n'êtes ni expérimenté ni familier avec le câblage et les codes électriques, contactez un électricien qualifié. Certains codes exigent que l'installation soit réalisée par un électricien qualifié. Effectuez l'installation conformément aux codes d'électricité locaux et nationaux. Assurez-vous que la lumière et l'interrupteur actuels fonctionnent avant d'installer le nouvel interrupteur.

1. Coupez le courant au panneau principal de fusibles ou de disjoncteurs AVANT l'installation.
2. Enlevez la plaque murale d'interrupteur et mettez-la de côté pour la reposer à la fin.

ENLEVEZ L'ANCIEN INTERRUPTEUR MURAL :

1. Enlevez l'interrupteur du boîtier d'interrupteur.
2. Pendant que vous enlevez l'interrupteur, identifiez ou étiquetez les fils de charge et d'alimentation.

REMARQUE : En règle générale, le fil d'alimentation est le fil sous tension qui provient du disjoncteur. Le fil de charge est le fil qui fournit le courant entre l'interrupteur et la lumière.

1. Séparez les fils de charge des fils d'alimentation.

INSTALLATION DU NOUVEL INTERRUPTEUR (Figure 1) :

1. Déterminez la disposition de l'antenne (Figure 1).
2. Raccordez les fils (Figure 2). REMARQUE : Si les fils comprennent un ou plusieurs fils neutres, ceux-ci ne sont pas nécessaires; réunissez-les et recouvrez-les d'un capuchon de connexion (non fourni).

• Raccordez le fil vert à la mise à la terre.

Raccordez le fil vert du nouvel interrupteur au fil de cuivre nu, au fil vert ou à la connexion de mise à la terre à l'intérieur du boîtier d'interrupteur métallique. REMARQUE : Si il n'y a pas de mise à la terre, contactez un électricien pour qu'il en ajoute une. Ce produit ne fonctionnera pas sans mise à la terre adéquate.

• Raccordez le fil rouge au fil de charge.
• Raccordez le fil noir au fil d'alimentation.

1. Recouvrez les raccords avec des capuchons de connexion et enroulez chaque capuchon de ruban électrique.

REMARQUE : Tournez tous les capuchons de connexion dans le sens des aiguilles d'une montre, et prenez soin de recouvrir les fils nus. Tirez sur chaque capuchon de connexion pour vérifier que les raccords tiennent bien.

1. Réinstaller soigneusement le câblage dans le boîtier de l'interrupteur. Vérifier qu'aucun fil n'est pincé ou soumis à une contrainte. S'assurer que l'antenne pend vers le bas à la verticale entre le boîtier de l'interrupteur et la cloison sèche.
2. Fixer l'interrupteur d'éclairage intelligent au boîtier à l'aide de vis (fournies).
3. Fixez la plaque d'interrupteur sur le boîtier d'interrupteur avec les vis originales de la plaque.

ESSAI

1. Rétablissez le courant au panneau de fusibles ou de disjoncteurs.
2. Essayez l'interrupteur : appuyez à la main sur l'interrupteur pour vérifier que la lumière fonctionne (Figure 3). Si elle ne s'allume pas, consultez la section Dépannage.

Figure 3

Appuyez sur l'interrupteur en position MARCHE. La lumière devrait s'allumer.

Appuyez sur l'interrupteur en position ARRÊT. La lumière devrait s'éteindre.

Afin de prévenir toute BLESSURE GRAVE ou DÉCÈS par électrocution ou par le feu :

• Coupez le courant au panneau principal de fusibles ou de disjoncteurs AVANT l'installation.
  • L'interrupteur d'éclairage s'utilise UNIQUEMENT à l'intérieur.
• L'installation et le câblage DOIVENT être conformes à TOUS les codes locaux du bâtiment et de l'électricité.

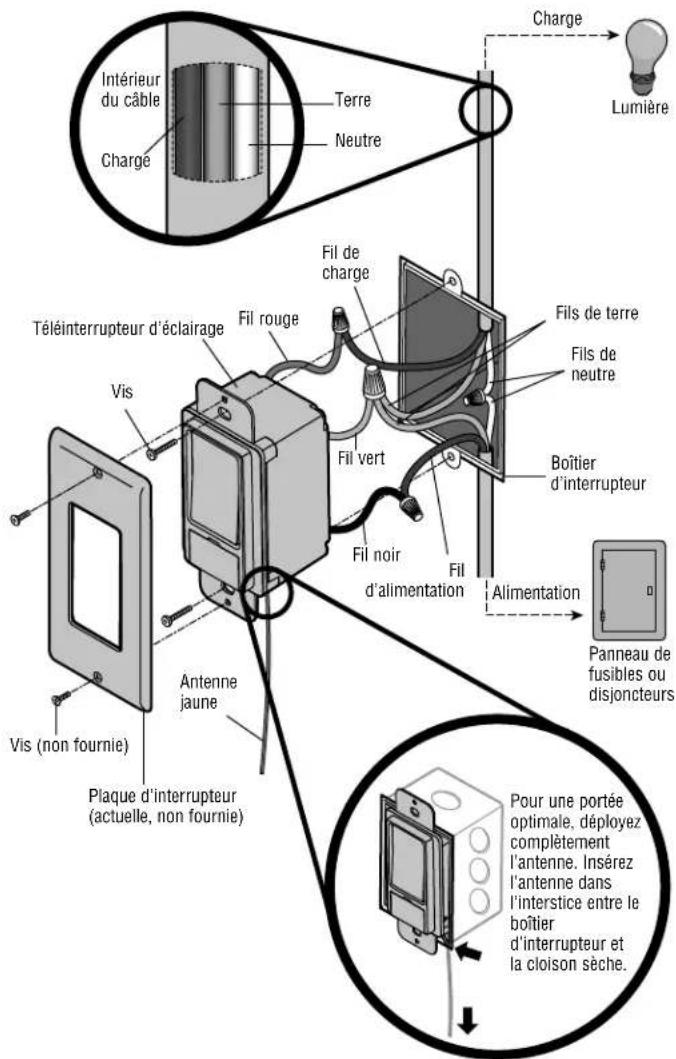

Figure 1

REMARQUE IMPORTANTE : Cette illustration est UNIQUEMENT un exemple et votre application et le câblage peuvent être différents.

Charge Lumière Intérieur du câble Terre Neutre Charge Téléinterrupteur d'éclairage Fil rouge Vis Fil de charge Fils de terre Fils de neutre Fil vert Boîtier d'interrupteur Fil noir d'alimentation Fil Alimentation Panneau de fusibles ou disjoncteurs Antenne jaune Vis (non fournie) Plaque d'interrupteur (actuelle, non fournie) Pour une portée optimale, déployez complètement l'antenne. Insérez l'antenne dans l'interstice entre le boîtier d'interrupteur et la cloison sèche.

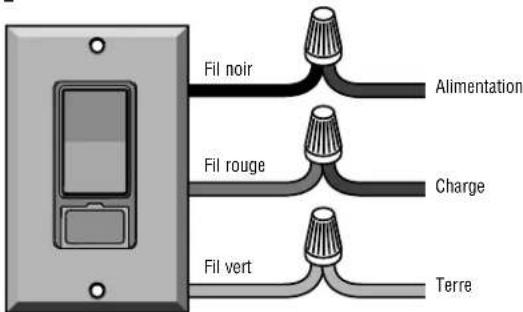

Figure 2

Fil noir Alimentation Fil rouge Charge Fil vert Terre

1. Ouvrez le couvercle de l'interrupteur afin de voir la DEL (Figure 4).
2. Attendre jusqu'à 10 minutes que l'interrupteur d'éclairage intelligent se mette en marche adéquatement, puis passer à la programmation dès que la DEL s'arrête de clignoter.

Figure 4

Couvercle

PROGRAMMATION

REMARQUE IMPORTANTE : Lorsque la DEL arrête de clignoter (après un maximum de 10 minutes), effectuez la Programmation.

1

Soulever le couvercle de l'interrupteur d'éclairage intelligent pour accéder au bouton d'apprentissage « LEARN ».

2

• Télécharger l'appli Chamberlain MyQ®*
- Créer un compte ou ouvrir une session sur votre compte existant et suivre les instructions dans l'appli pour ajouter l'interrupteur d'éclairage intelligent à votre compte MyQ®.

*La commande par téléphone intelligent exige un dispositif MyQ® Garage, un concentrateur pour garage intelligent, une passerelle Internet MyQ® ou un ouvre-porte de garage Wi-Fi.

OU

Appuyez sur le bouton de la télécommande et MAINTENEZ-LE enfoncé.

OU

Appuyez sur le bouton apprendre de l'ouvre-porte de garage et relâchez-le.

Puis, appuyez sur le bouton « LEARN » (apprendre) et relâchez-le. La DEL de l'interrupteur d'éclairage intelligent et la lampe clignoteront une fois pour indiquer que la programmation a été effectuée.

REMARQUE : S'il y a lieu, utilisez un instrument mince pour appuyer sur le bouton « LEARN » (apprendre) et le relâcher.

Les tests effectués sur l'interrupteur d'éclairage intelligent dépendent de votre application.

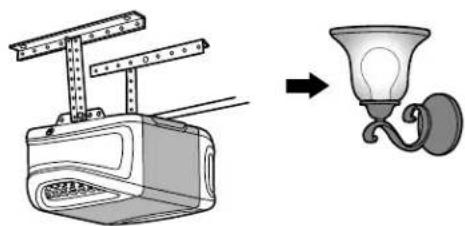

TÉLÉCOMMANDE OUVRE-PORTE DE GARAGE

Appuyez sur le bouton de la télécommande. La lumière devrait s'allumer.

Appuyez de nouveau et la lumière devrait s'éteindre.

Essayez le fonctionnement de la télécommande à divers endroits dans la maison pour en connaître la commodité et la portée. La portée de la télécommande varie selon la construction et le câblage de votre maison. Sa portée peut être réduite par des lattes métalliques, de l'isolant à endos de papier d'aluminium ou du parement en aluminium.

Activer l'ouvre-porte de garage. La lampe devrait s'allumer. La lampe devrait rester allumée pour la même durée que l'éclairage de l'ouvre-porte de garage.

REMARQUE : Si la lumière ne s'allume ou ne s'éteint pas, reprenez les étapes de la programmation.

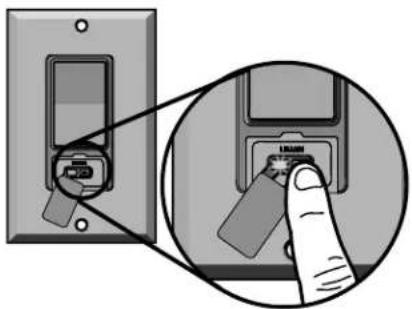

POUR EFFACER TOUS LES CODES DE LA MÉMOIRE

Appuyez sur le bouton « LEARN » (apprendre) et maintenez-le enfoncé jusqu'à ce que les DEL clignotent (environ 6 secondes). Tous les codes sont désormais effacés.

REMARQUE IMPORTANTE : Si plusieurs dispositifs sont programmés avec l'interrupteur, TOUS les dispositifs seront effacés.

Si la lumière ne fonctionne pas, voici quelques suggestions de dépannage.

Symptôme Solution
La lumière ne fonctionne pas depuis l'interrupteur.	Vérifiez que l'alimentation électrique est RÉTABLIE. Vérifiez le fusible ou le disjoncteur.Vérifiez que l'ampoule électrique est « bonne ».Appuyer sur la moitié supérieure de l'interrupteur d'éclairage intelligent pour vérifier qu'il est bien activé (ON).Assurez-vous que le téléinterrupteur comporte une mise à la terre adéquate.Vérifiez que le fil d'alimentation et le fil de charge sont correctement branchés. Si vous ne savez pas lequel des fils est celui de l'alimentation et celui de la charge, inversez les connexions.
La lumière ne fonctionne pas depuis la télécommande.	Assurez-vous d'appuyer sur le bouton de la télécommande choisi pour commander la lumière.La DEL de la télécommande doit s'allumer lorsque vous appuyez sur le bouton. Sinon, remplacez la pile.Programmer la télécommande à l'interrupteur d'éclairage intelligent.
La DEL clignote pendant plus de 10 minutes et n'entre pas en mode de programmation.	Cela indique un problème de tension trop faible ou une mise à la terre défectueuse. Vérifiez la mise à la terre du dispositif. Contactez un électricien qualifié.

ATTENTION

Pour éviter les décharges électriques, appuyez sur l'interrupteur pour le mettre en position ARRÊT avant de remplacer une ampoule électrique.

www.chamberlain.com

1-800-528-9131
