041D80061 - Porte de garage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de moteur pour ouvre-porte de garage à courant continu
Marque	Chamberlain
Modèle	041D80061
Modèles compatibles	041D1739-1, 041D1624-1, 041D8006-1
Alimentation	Secteur et batterie (débrancher avant réparation)
Type de transmission	Courroie ou chaîne (selon modèle)
Fonctions principales	Commande électronique de course, réglage des positions UP/DOWN, inversion de sécurité
Sécurité	Système d'inversion de sécurité, capteurs Protect® (alignement requis), test mensuel obligatoire
Entretien et nettoyage	Tester l'inversion de sécurité chaque mois ; débrancher alimentation avant toute intervention
Pièces détachées et réparabilité	Kit inclut ensemble moteur, pignon, circlip, vis ; faisceau de fils du module de course réutilisé
Outils requis	Tourne-écrou magnétique 1/4 po, pinces à bec long, tourne-écrou 5/16 po, tournevis plat

FOIRE AUX QUESTIONS - 041D80061 CHAMBERLAIN

Comment débrancher l'alimentation avant de réparer l'ouvre-porte ?

Débranchez l'alimentation secteur ET la batterie avant toute réparation pour éviter les blessures graves ou la mort.

Comment désengager la porte de garage manuellement ?

Tirez sur la poignée de déverrouillage d'urgence pour désengager la porte. Assurez-vous que la porte est complètement fermée avant l'installation.

Quels sont les outils nécessaires pour remplacer le moteur ?

Vous aurez besoin d'un tourne-écrou magnétique de 1/4 de po, de pinces à bec long, d'un tourne-écrou et manchon magnétique à arbre long de 5/16 de po, et d'un tournevis à lame plate.

Comment retirer l'ancien ensemble de moteur ?

Retirez la lentille, déconnectez tous les fils, retirez le panneau d'extrémité et la carte logique, puis retirez l'ensemble moteur du châssis. Déconnectez le faisceau du module de course avant de le mettre au rebut.

Comment programmer la course de la porte ?

Appuyez sur le bouton de réglage jusqu'à ce que le bouton UP clignote. Utilisez UP/DOWN pour positionner la porte en ouverture, puis appuyez sur réglage. Répétez pour la fermeture. Terminez en appuyant sur UP puis DOWN.

Que faire si l'éclairage clignote 5 fois pendant la programmation ?

Cela signifie que le délai de programmation a expiré. Recommencez les étapes de programmation de la course.

Que faire si l'éclairage clignote 10 fois pendant la programmation ?

Cela indique que les capteurs d'inversion de sécurité sont mal alignés ou obstrués. Alignez et dégagez les capteurs, puis effectuez un cycle complet avec la télécommande.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 3,8 cm (1-1/2 po) sous la porte fermée. Appuyez sur la télécommande pour fermer la porte. La porte doit remonter au contact de la planche. Testez mensuellement.

Comment régler la tension de la courroie ou de la chaîne ?

Pour une chaîne avec chariot type A, desserrez l'écrou pour que la chaîne soit à 6 mm au-dessus du rail. Pour type B, serrez à 13 mm. Pour une courroie, serrez jusqu'à ce que le desserrage soit possible de 3,18 cm.

Quelles précautions de sécurité prendre avant toute intervention ?

Portez toujours des gants de protection et une protection oculaire. Débranchez l'alimentation secteur et batterie. Assurez-vous que la porte est complètement fermée et désengagée.

MODE D'EMPLOI 041D80061 CHAMBERLAIN

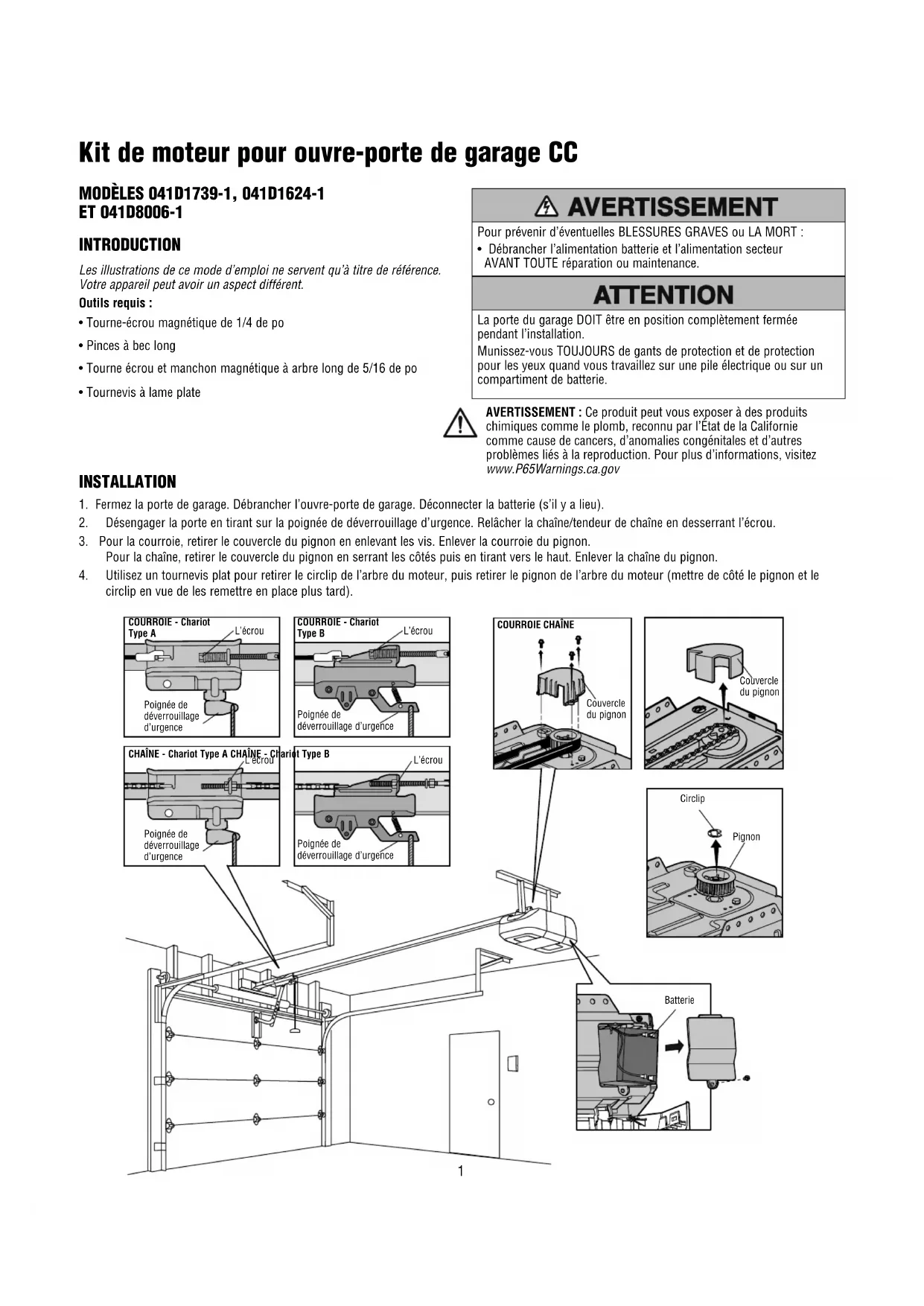

Kit de moteur pour ouvre-porte de garage CC

MODELES 041D1739-1, 041D1624-1

ET 041D8006-1

Les illustrations de ce mode d'emploi ne servent qu'à titre de référence. Notre appareil peut avoir un aspect différent.

Outils requis :

Tourne-écrou magnétique de 1/4 de po - Pinces à bec long - Tourne-écrou et manchon magnétique à arbre long de 5/16 de po - Tournevis à lame plate

Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT :

• Débrancher l'alimentation batterie et l'alimentation secteur AVANT TOUTE réparation ou maintenance.

Attention

La porte du garage DOIT être en position complètement fermée pendant l'installation.

Munissez-vous TOUJOURS de gants de protection et de protection pour les yeux quand vous travaillez sur une pile électrique ou sur un compartiment de batterie.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Installation

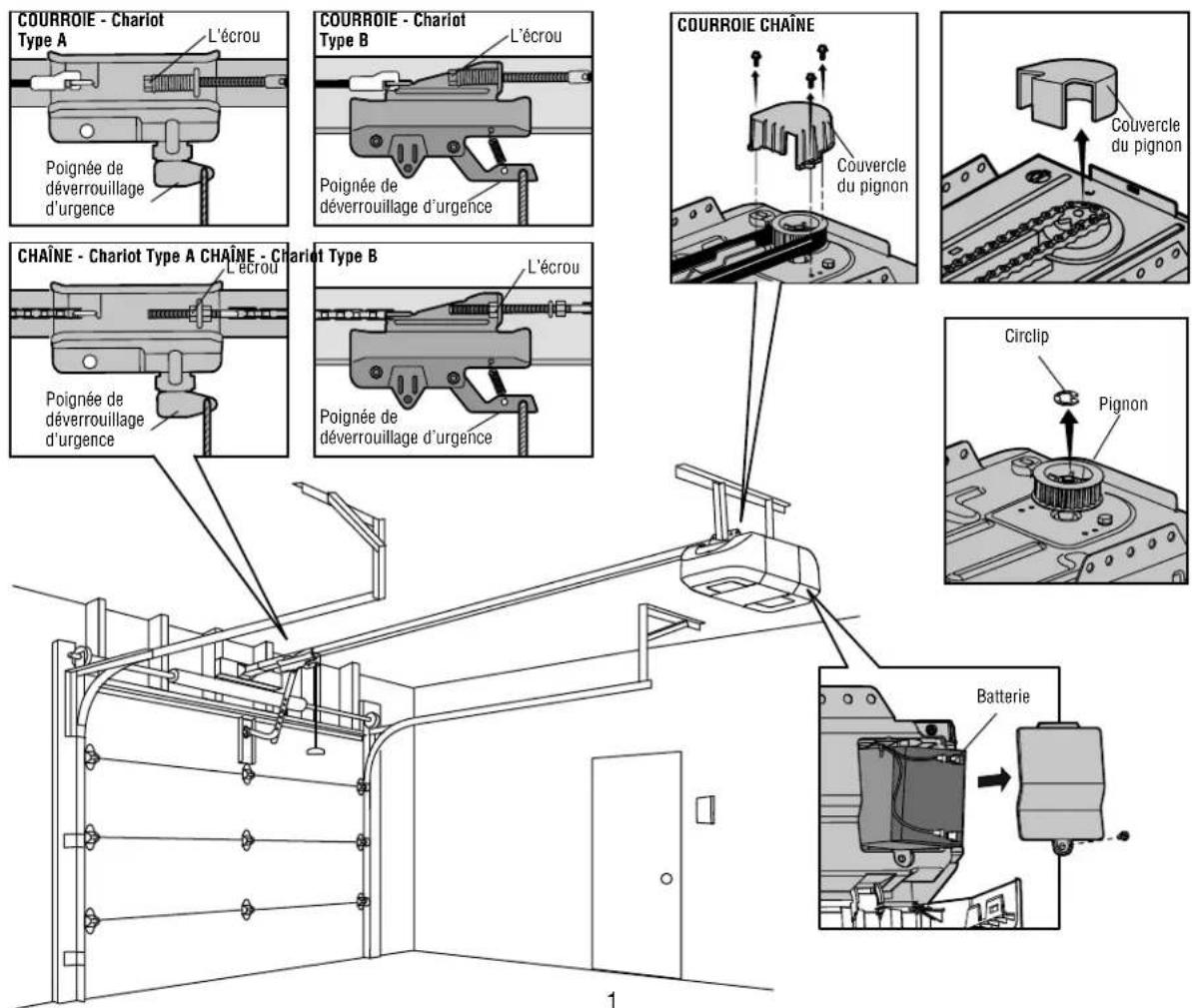

1. Fermez la porte de garage. Débranchez l'ouvre-porte de garage. Déconnectez la batterie (s'il y a lieu).
2. Désengager la porte en tirant sur la poignée de déverrouillage d'urgence. Relacher la chaîne/tenue de chaîne en desserrant l'écrou.
3. Pour la courroie, retirer le couvercle du pignon en enlevant les vis. Enlever la courroie du pignon. Pour la chaîne, retirer le couvercle du pignon en serrant les côtés puis en tirant vers le haut. Enlever la chaîne du pignon.
4. Utilisez un tournevis plat pour retirer le circlip de l'arbre du moteur, puis retirer le pignon de l'arbre du moteur (mettre de côté le pignon et le circlip en vue de les remettre en place plus tard).

Installation

1. Démontage de l'ouvre-porte de garage :

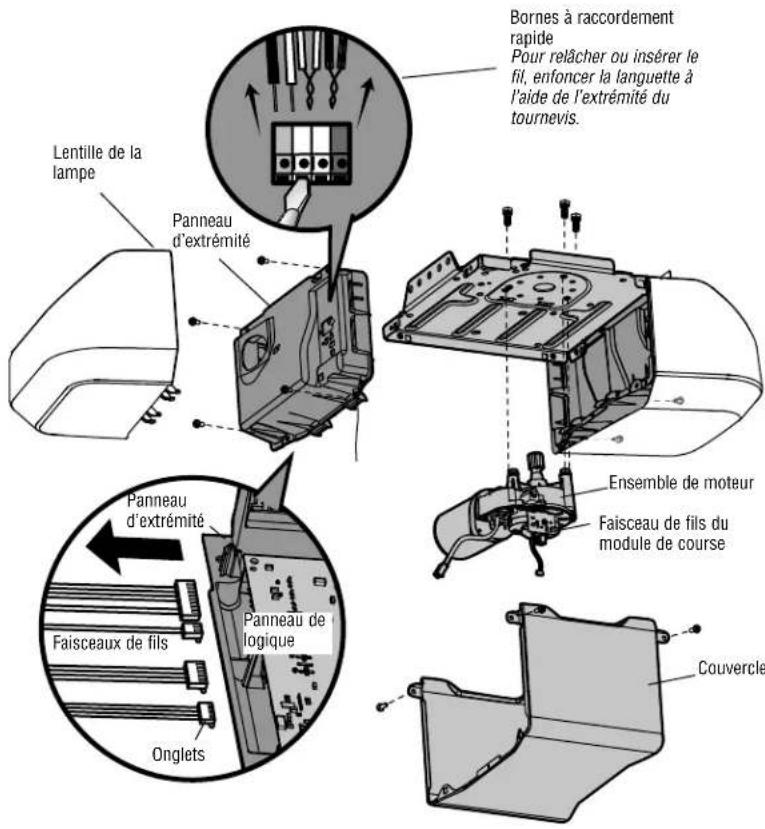

Retirer la lentille de la lampe (s'il y a lieu). - Déconnecter tous les fils des bornes à raccordement rapide sur la carte logique. Retirer le panneau d'extrémité et la carte logique. - Déconnecter tous les faisceaux de fils de la carte logique. Retirer le couvercle. - Retirer l'ensemble de moteur du chassis.

Retirer le faisceau de fils du module de course sur l'ancien ensemble de moteur. Mettre au rebut l'ancien ensemble de moteur.

1. Remontage de l'ouvre-porte de garage :

Fixer l'ensemble de moteur neuf au châssis. (Si des vis sont fournies avec l'ensemble de moteur neuf, les utiliser. Sinon, se servir des vis de l'ancien ensemble de moteur.)

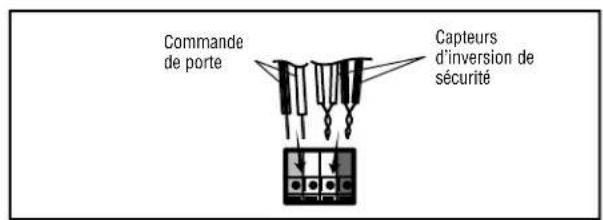

Raccorder le faisceau de fils de l'ancien module de course au module de l'ensemble de moteur neuf. Raccorder tous les faisceaux de fils à la carte logique, (s'assurer que les pattes des faisceaux de fils font face au panneau d'extrémité et non pas à la carte logique). - Remettre le couvercle en place et le panneau d'extrémité. Raccorder les fils aux bornes à raccordement rapide. - Remettre la lentille en place sur la lampe. - Rattacher le pignon et utiliser la bague d'arrêt pour tenir le pignon en place. - Remettre la courroie/chaîne sur le pignon. - Remettre en place le couvercle du logement des pignons.

1. Re-engager la porte. REMARQUE: S'assurer que le chariot intérieur s'engage sur le chariot extérieur.
2. Réglement de tension de la courroie/chaîne :

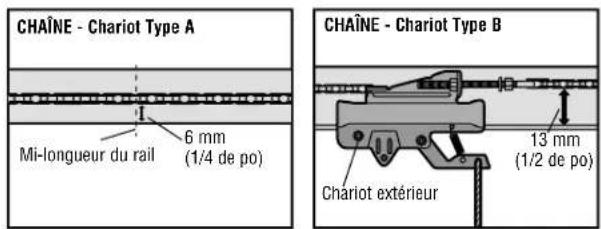

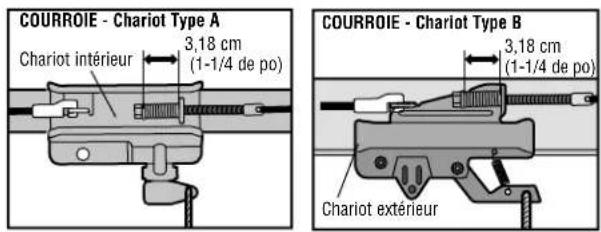

Pour chaînes avec chariot de type A, desserrez le écrou façon à ce que la chaîne se trouve à 6 mm (1/4 de po) au-dessus de la base du rail, à mi-chemin de ce dernier. Pour chaînes avec chariot de type B, resserrez l'écrou de façon à ce que la chaîne se trouve à 13 mm (1/2 de po) au-dessus de la base du rail, à mi-chemin de ce dernier. Pour courroies avec chariot de type A ou B, serrez l'écrou jusqu'à ce que le desserrage soit aussi presque possible de 3,18 cm (1 1/4 de po).

1. Connecter l'alimentation.

Passez à la phase RéGLAGES.

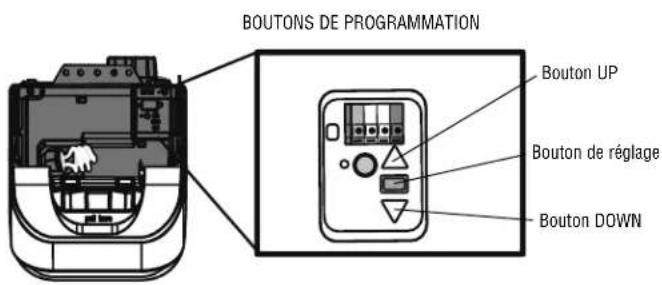

Programmation de la COURSE

Votre ouvre-porte de garage est conçue avec des commandes électroniques pour faciliter l'installation et des réglages faciles. Les réglages vous permettent de programmer où la porte s'arrête en plein air (UP) et fermeture (DOWN). Les contrôles électroniques détectent la quantité de force nécessaire pour ouvrir et fermer la porte. La force est ajustée automatiquement lorsque vous programmez la course et ne peut pas être changée.

Réglage de la position UP :

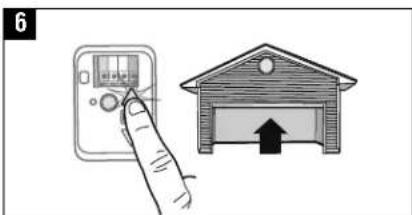

1. Appuyer sur le bouton de réglage et le maintenir enfoncé jusqu'à ce que le bouton UP commence à clignoter ou qu'un bip se fasse entendre.

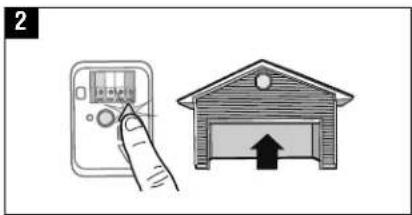

2. Appuyer sur le bouton UP et le maintenir enfoncé jusqu'à ce que la porte soit à la position d'ouverture désirée.

REMARQUE: On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.

1. Une fois que la porte est dans la position d'ouverture désirée, appuyer sur le bouton de réglage et le relacher. L'éclairage de l'ouvre-porte de garage clignotera deux fois et le bouton DOWN commencera à clignoter.

Réglage de la position DOWN :

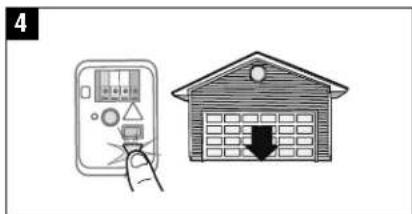

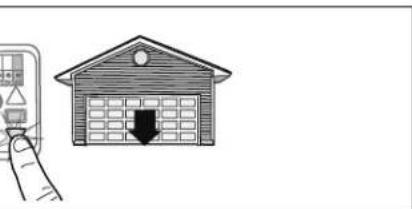

1. Appuyer sur le bouton DOWN et le maintenir enfoncé jusqu'à ce que la porte soit à la position de fermeture désirée. REMARQUE: On peut utiliser les boutons UP et DOWN pour déplacer la porte vers le haut et le bas, au besoin.
2. Une fois que la porte est dans la position de fermeture désirée, appuyer sur le bouton de réglage et le relâcher. L'éclairage de l'ouvre-porte de garage clignotera deux fois et le bouton UP commencera à clignoter.
3. Appuyer et relacher le bouton UP. Lorsque la porte se déplace à la position d'ouverture programmée, le bouton DOWN commencera à clignoter.
4. Appuyer et relacher le bouton DOWN. La porte se déplacera jusqu'à la position de fermeture programmée. La programmation est terminée.
5. Si l'éclairage de l'ouvre-porte de garage clignote 5 fois au cours des étapes de programmation de la course, le délai de programmation a expiré. Si l'éclairage de l'ouvre-porte de garage clignote 10 fois au cours des étapes de programmation de la course, les capteurs d'inversion de sécurité sont mal alignés ou obstrués. Lorsque les capteurs sont alignés et dégagés, effectuer un cycle d'ouverture et de fermeture complet de la porte en utilisant la télécommande ou les boutons UP et DOWN. La programmation est terminée si on ne parvient pas à actionner la porte, répéter les étapes de la programmation de la course.

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSEES ou TUEES par une porte de garage qui se referme.

• Le système d'inversion de sécurité DOIT être testé chaque mois.
• Après avoir effectué quelque réglage que ce soit, on DOIT faire l'essai du système d'inversion de sécurité. La porte de garage DOIT remonter au contact d'un objet d'une hauteur de 3,8 cm (1-1/2 de po) (ou un 2 x 4 posé à plat) sur le sol.

Attention

Afin d'éviter d'endommager un véhicule, assurez-vous que la porte entièrement ouverte offre un espace libre suffisant.

ESSAI du système d'inversion de sécurité

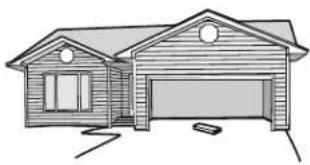

1. La porte étant entièrement ouverte, placer une planche de 3,8 cm (1-1/2 de po) d'épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage.

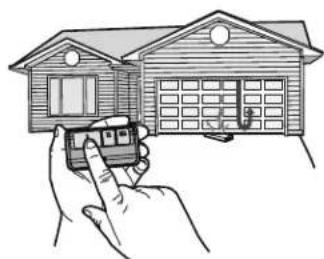

2. Appuyer sur le bouton-poussoir de la télécommande pour fermer la porte. La porte DOIT remonter quand elle entre en contact avec la planche.

Si la porte s'arrête et ne remonte pas en raison de l'obstruction, sa course doit être ajustée (consulter la Programmation de la course).

Répéter l'essai. Lorsque la porte remonte au contact de la planche de 3,8 cm (1-1/2 de po), retirer la planche et ouvrir-fermer la porte 3 ou 4 fois afin de vérifier le réglage.

Si l'essai échoue encore, appeler un technicien formé en systèmes de porte.

Avertissement

Sans un systeme d'inversion de securite bien installedes personnes (plus particulierement les petits enfants) pourraient etre GRIEVEMENT BLESSEES ou TUEEES par une portede garage qui se refere.

Le système d'inversion de sécurité DOIT être testé chaque mois. - Après avoir effectué quelconque réglage que ce soit, on DOIT faire l'essai du système d'inversion de sécurité. La porte de garage DOIT remonter au contact d'un objet d'une hauteur de 3,8 cm (1-1/2 de po) (ou un 2 × 4 posé à plat) sur le sol.

ESSAI du système protector®

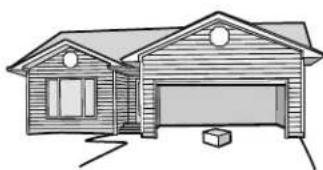

1. Ouvrir la porte. Placer un obstacle dans la trajectoire de la porte en mouvement.
2. Appuyer sur le bouton-poussoir de la télécommande pour fermer la porte. La porte ne se déplacera pas plus de 2,5 cm (1 po) et l'éclairage de l'ouvre-porte de garage clignotera 10 fois.

L'ouvre-porte de garage ne se fermera pas à l'aide d'une télécommande si le témoin DEL d'un des deux capteurs d'inversion est allumé (ce qui avertit que le détecteur est mal aligné ou obstrué).

Si l'ouvre-porte de garage ferme la porte lorsque le capteur d'inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 15 cm (6 po) du sol), appeler un technicien formé en systèmes de porte.

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSEES ou TUEES par une porte de garage qui se referme.
