Caractéristiques	Détails
Capacité de lavage	7 kg
Vitesse d'essorage	1200 tr/min
Classe énergétique	A+++
Dimensions (HxLxP)	85 x 60 x 55 cm
Poids	70 kg
Nombre de programmes de lavage	14
Type de chargement	Frontal
Affichage	Écran LED
Système de sécurité	Protection contre les débordements
Entretien	Filtres à nettoyer régulièrement
Garantie	2 ans

FOIRE AUX QUESTIONS - TDC70070E LG

La machine à laver ne démarre pas. Que faire ?

Vérifiez si la machine est correctement branchée à une prise électrique et si le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Des bruits étranges proviennent de la machine à laver. Que dois-je vérifier ?

Vérifiez si des objets étrangers sont coincés dans le tambour ou le filtre. Assurez-vous également que la machine est de niveau et qu'elle est posée sur une surface stable.

Pourquoi ma machine à laver ne vidange-t-elle pas l'eau ?

Vérifiez que le filtre de vidange n'est pas obstrué. Assurez-vous également que le tuyau de vidange n'est pas plié ou bouché.

Comment puis-je éliminer les odeurs désagréables de ma machine à laver ?

Exécutez un cycle de nettoyage à vide avec du vinaigre blanc ou un produit spécial pour machine à laver. Laissez la porte ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer.

La machine à laver ne chauffe pas l'eau. Que faire ?

Vérifiez si le réglage de température est correct. Si le problème persiste, il pourrait s'agir d'un problème avec l'élément chauffant, et il serait conseillé de contacter un technicien.

Quel est le meilleur programme pour laver les vêtements délicats ?

Utilisez le programme 'Lingerie' ou 'Délicat' de votre machine pour laver les vêtements délicats à basse température.

Comment puis-je réduire le temps de lavage ?

Sélectionnez un cycle de lavage rapide ou utilisez la fonction 'Prélavage' pour les vêtements peu sales afin de réduire le temps total de lavage.

La machine à laver affiche un code d'erreur. Que signifie-t-il ?

Référez-vous au manuel d'utilisation pour comprendre le code d'erreur. Vous pouvez également contacter le service client pour obtenir de l'aide.

Comment nettoyer le filtre de ma machine à laver ?

Accédez au filtre situé à l'avant ou à l'arrière de la machine, dévissez-le et nettoyez-le sous l'eau courante. Remettez-le en place une fois sec.

MODE D'EMPLOI TDC70070E LG

Guide d'utilisation et d'entretien

LG Sèche-linge (28P\~52P)

- Dispositif d'entretien des tissus

Veuillez lire ce manuel attentivement avant d'utiliser votre appareil.

Conservez-le afin de le consulter plus tard.

Ecrivez le nom du modèle et le numéro de série de votre produit.

Préparez ces renseignements lorsque vous demandez une réparation.

Kenmerken

Tambour à très grande contenance

L'IntelloDryer peut contenir 7 kg, ce qui constitue une très grande contenance.

Faible consommation d'énergie

L'énergie est économisée grâce au Sirocco et au ventilateur radial.

Temps de séchage réduit

Le temps de séchage est réduit grâce à un mécanisme efficace de circulation de l'air et à un chauffage optimisé.

Réduction du bruit innovante

Le bruit est réduit grâce à une technologie d'absorption du bruit et de scannage.

Utilisation simple

Large affichage de voyants à commande électrique.

able des matières

Consignes de sécurité.... 29

Consignes d'installation 32

Apparence et conception 35

Utilisation de votre sèche-linge 36

Fonctions supplémentaires 40

Entretien de votre sèche-linge 41

Astuces supplémentaires pour une utilisation avancée .... 46

Dépannage 48

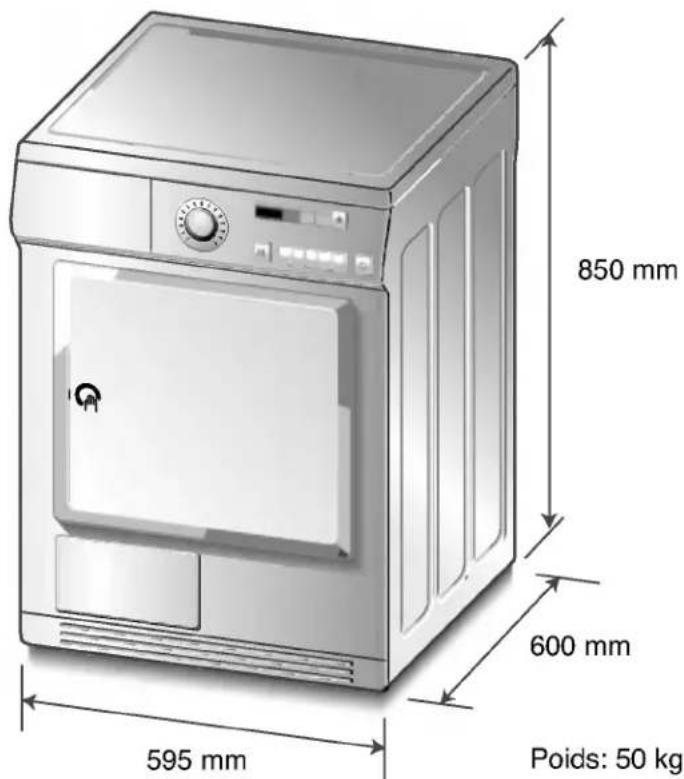

Données techniques.... 50

Garantie....51

onsignes de sécurité

Pour contribuer à diminuer tout risque d'électrocution, d'incendie, ou d'autre dommage matériel ou corporel lors de l'utilisation de votre sèche-linge, veuillez suivre les consignes élémentaires de sécurité.

ATTENTION!

Des blessures graves, voire la mort, peuvent se produire si vous n'observez pas les règles ci-après.

ATTENTION!

Vous risquez des blessures légères si vous n'observez pas les règles ci-après.

Actions interdites

• Votre sèche-linge est uniquement destiné à une tension située entre 230V. Avant de brancher le cordon d'alimentation, assurez-vous qu'il est relié à la terre ainsi qu'au coupe-circuit.
• Ne branchez pas le cordon d'alimentation de votre sèche-linge en même temps que plusieurs autres cordons d'alimentation d'appareils électriques.
• Tout démontage ou révision devrait être effectué par un réparateur expérimenté.
• Maintenez le sèche- linge à l'écart de tout chauffage électrique ou de tout objet inflammable.

• N'abîmez pas le cordon d'alimentation et ne placez aucun objet lourd sur celui-ci.

No

- Ne saisissez pas le cordon d'alimentation ou l'interrupteur si vos mains sont humides.

- Débranchez le cordon d'alimentation en le tenant par la prise, pas par le cordon.

- Essuyez les poussières et les taches se trouvant sur le cordon d'alimentation puis insérez-le fermement dans la prise secteur.

onsignes de sécurité

- N'utilisez pas de cordon d'alimentation, de prise ou de prise secteur détériorés.

• Assurez-vous que les rats ou les animaux domestiques mangent à l'écart du sèche-linge.

- N'installez pas ou ne stockez pas ce sèchelinge en des lieux exposés aux conditions intempéries.

• N'appuyez pas sur le bouton à l'aide d'instruments aiguisés comme un tournevis ou une épingle.

• N'utilisez aucune rallonge ni aucun adaptateur pour brancher le cordon d'alimentation.

- N'utilisez aucun détergent de nettoyage à sec pour ce sèche-linge et ne placez pas le linge à l'intérieur avec des détergents de nettoyage.

- Ne projetez pas d'eau sur le sèche-linge.

- Ne placez pas d'éléments inflammables à proximité du sèchelinge.

- Débranchez le cordon d'alimentation au cours du nettoyage ou lorsque vous n'utilisez pas le sèche-linge.

- Maintenez votre sèchelinge hors de portée des cafards et autres insectes.

- Ne laissez pas les enfants ni les animaux domestiques jouer sur le sèche-linge ou à l'intérieur de celui-ci.

- Avant de mettre cet appareil hors service ou de le remiser, démontez la porte et coupez le cordon d'alimentation pour empêcher toute utilisation ultérieure.

onsignes de sécurité

- Il faut surveiller les enfants pour éviter qu'ils ne jouent avec cet appareil.

Les enfants peuvent tomber dedans. Les animaux domestiques ou les enfants peuvent être blessés par les pièces mobiles ou étouffés à l'intérieur du tambour.

- Si cet appareil est utilisé à l'aide d'une rallonge ou d'une prise électrique portable, celle-ci doit être placée de manière a éviter qu'elle soit éclaboussée ou exposée à l'humidité.

Autrement, vous risquez de provoquer un choc électrique, un incendie, un dysfonctionnement ou une déformation de l'appareil.

- Les éléments éclaboussés ou mouillés avec de l'huile végétale ou de cuisson représentent un risque d'incendie et ils ne doivent pas être placés dans un sèche-linge à tambour.

Autrement, vous risquez de provoquer une explosion ou un incendie.

- Les éléments qui ont été préalablement nettoyés, lavés, mouillés ou éclaboussés avec de l'essence, avec des solvants pour nettoyage à sec ou avec d'autres substances inflammables ou explosives, ne doivent pas être placés dans un sèche-linge à tambour.

Autrement, vous risquez de provoquer une explosion ou un incendie.

- Les éléments contenant du caoutchouc mousse (également connu sous le nom de mousse de latex) ou d'autres matériaux ressemblant à du caoutchouc ne doivent pas être séchés dans une sèche-linge à tambour en employant un réglage chaleur.

Les éléments en caoutchouc mousse peuvent produire un incendie par combustion spontanée lorsqu'ils sont séchés.

- Les articles en plastique tels que les bonnets de douche et les serviettes de table imperméables pour bébés ne doivent pas être placés dans un sèche-linge à tambour.

Autrement, vous risquez de provoquer une explosion ou un incendie.

onsignes d'installation

Les consignes ci-après vous guideront tout au long des étapes initiales de mise en marche de votre sèche-linge. Veillez noter que chaque section de ce manuel fournit des renseignements importants en ce qui concerne la préparation et l'utilisation de votre sèche-linge, et il est important que vous examiniez entièrement ce manuel avant de procéder à toute installation ou utilisation de votre appareil. Veillez à observer l'ensemble des avertissements et précautions énumérés. Ces consignes d'installation sont destinées à être utilisées par des techniciens qualifiés. Lisez les consignes d'installation entièrement et avec attention.

Renseignements concernant la sécurité

Risque de blessure

Ce sèche-linge est très lourd, c'est pourquoi vous ne devriez pas essayer de le soulever seul.

Ne soulevez pas le sèche-linge en le tenant par l'une des parties protubérantes, par exemple le cadran ou la porte car ceux-ci pourraient casser.

Risque de chutes

Risque de chutes provoquées par les tuyaux suspendus ou par les câbles. Assurez les tuyaux ou les câbles lâches.

Vérifiez toute détérioration éventuelle du sèche-linge pendant le transport.

Ne branchez pas le sèche-linge en cas de signe visible de détérioration.

En cas de doute, contactez votre point de vente.

Videz toujours le sèche-linge complètement avant de le transporter.

Votre sèche-linge ne devrait pas être situé près d'une table de cuisson au gaz, d'une gazinière, d'un chauffage ou d'un grill situé à la hauteur des yeux car les flammes des brûleurs pourraient endommager votre sèche-linge. Lorsque le sèche-linge est encastré sous un plan de travail, laissez un espace de 15 mm de chaque côté du sèche-linge pour que l'air puisse s'évacuer par la grille arrière. Cette circulation d'air est essentielle pour la condensation de l'eau pendant le séchage.

Si vous utilisez ce sèche-linge à proximité ou au-dessus d'une machine à laver, des prises principales et des prises secteur distinctes doivent être utilisées pour chaque appareil.

N'utilisez pas d'adaptateur multiprise ni de rallonge.

Vous pouvez placer ce sèche-linge au-dessus d'un lave-linge pour économiser de l'espace. Un kit de montage est disponible chez votre vendeur.

Consigne d'installation du boîtier

Ce sèche-linge LG peut être placé au-dessus d'un lave-linge à chargement par la façade avant. Ils doivent être fixés à l'aide du kit de montage (voir page suivante). Cette installation doit être effectuée par un technicien expérimenté afin de garantir une installation solide du lave-linge et du sèche-linge. Si ce travail n'est pas effectué avec soin, le sèche-linge risque de tomber.

Plus important, un modèle de lave-linge particulier ne peut être empilé que sur des modèles correspondants c'est pourquoi les conseils d'un technicien expérimenté sont essentiels.

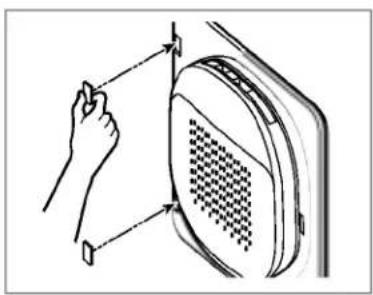

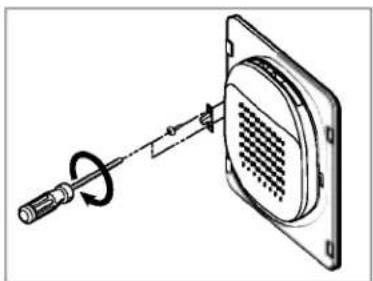

ATTENTION!

Cordon d'alimentation

Si le cordon d'alimentation est détérioré, il doit être remplacé par le fabricant, son agent d'entretien ou des techniciens de même qualification afin d'éviter tout danger.

Le cordon d'alimentation devrait être à la portée de l'utilisateur afin que celui-ci puisse brancher ou débrancher l'appareil après son installation.

onsignes d'installation

CONSIGNES DE MISE A LA TERRE

Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre diminue le risque d'électrocution en fournissant une trajectoire de moindre résistance au courant électrique.

Cet appareil est équipé d'un cordon pourvu d'un conducteur de mise à la terre des équipements et d'une prise de terre. La prise doit être branchée à une prise secteur pertinente installée correctement et reliée à la terre conformément à l'ensemble des codes et des réglementations de votre région.

Procédure de mise à la terre supplémentaire

Certains codes régionaux peuvent nécessiter un lien à la terre séparé. Dans de tels cas, le câble de mise à la terre accessoire, la pince et les vis nécessaires doivent être achetés séparément.

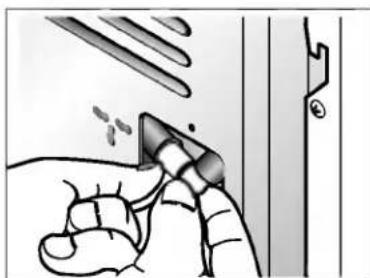

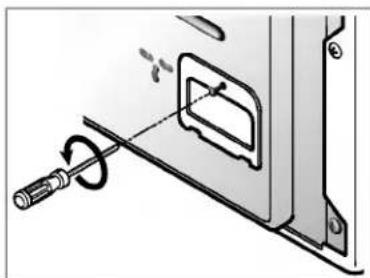

Drainage du condensat

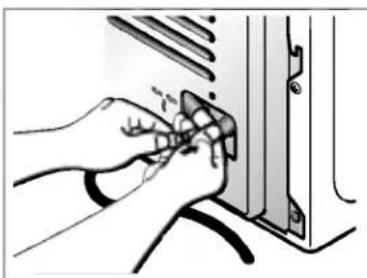

Cet appareil peut drainer l'eau sans la déverser dans le réservoir d'eau. L'eau est directement pompée et rejetée à l'extérieur du sèche-linge.

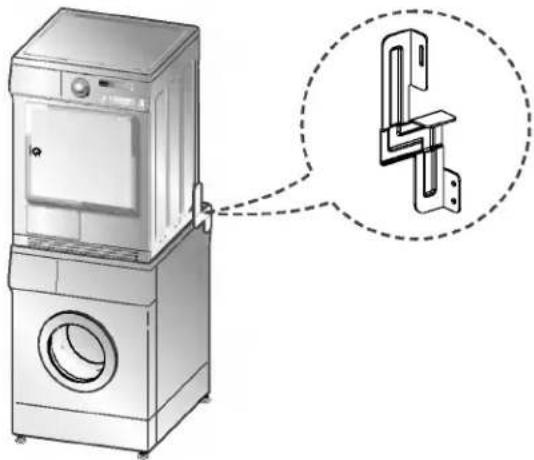

Kit de montage

Afin de placer ce sèche-linge au-dessus d'un lave- linge, vous avez besoin d'un kit de montage.

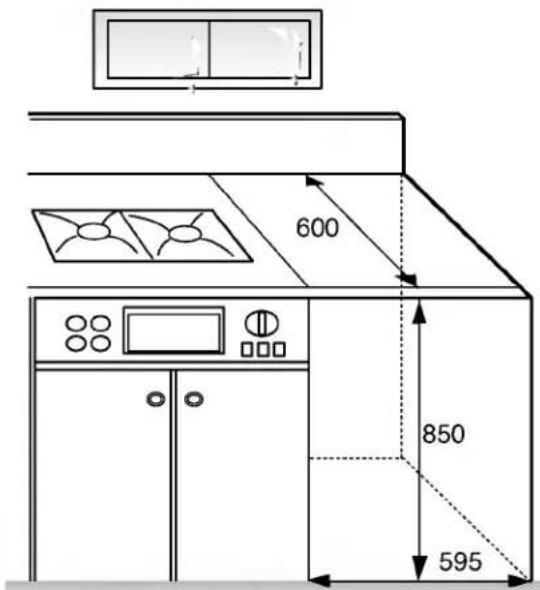

Encastrer votre sèche-linge

Votre sèche-linge peut être encastré. Vous pouvez placer ce sèche-linge sous le plan de travail, dans l'ouverture d'un placard de cuisine aménagée.

Les dimensions de l'ouverture sont indiquées comme suit.

Pour votre sécurité, le couvercle métallique doit être solidement fixé.

Celui-ci doit être placé par un technicien expérimenté et installé sous un plan de travail continu.

600 850 595

onsignes d'installation

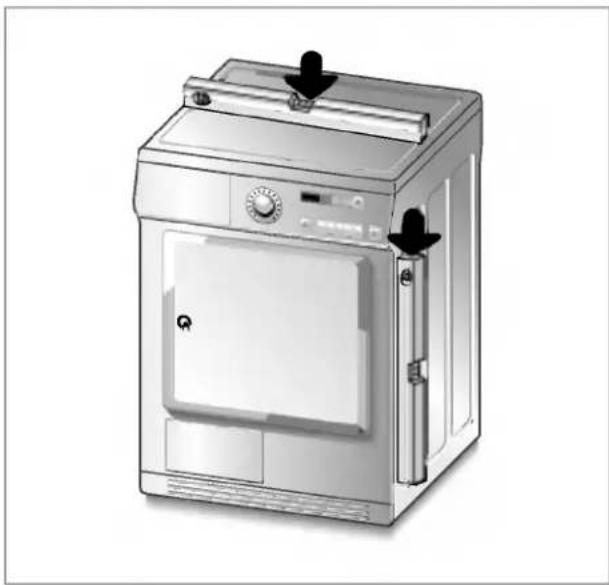

Mise à niveau du sèche-linge

Pieds réglables Elever Abaisser Pieds réglables Pieds réglables

1. La mise à niveau du sèche-linge sert à prévenir tout bruit ou vibration indésirable.

Placez votre sèche-linge dans une zone solide et plane où l'eau ne s'égoutte pas et ne gèle pas, et à l'écart de tout stockage de matériaux inflammables.

1. Si le sèche-linge n'est pas à plat, réglez les pieds de nivellement situés à l'avant vers le haut ou vers le bas si cela s'avère nécessaire.

Tournez-les dans le sens des aiguilles d'une montre pour lever le sèche-linge et dans l'autre sens pour l'abaisser jusqu'à ce que l'appareil ne bouge plus ni d'avant en arrière ni d'un côté à l'autre.

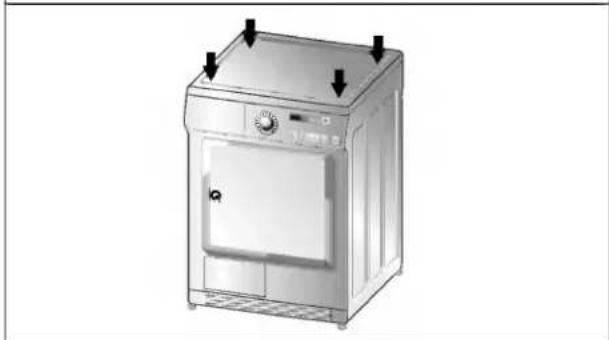

* Vérification diagonale

Lorsque vous appuyez en diagonale sur les extrémités de la plaque supérieure de la machine à laver, celle-ci ne devrait pas bouger du tout, ni vers le haut, ni vers le bas (veuillez vérifier les deux directions). Si la machine bouge lorsque vous appuyez sur son plateau supérieur en diagonale, réglez à nouveau ses pieds.

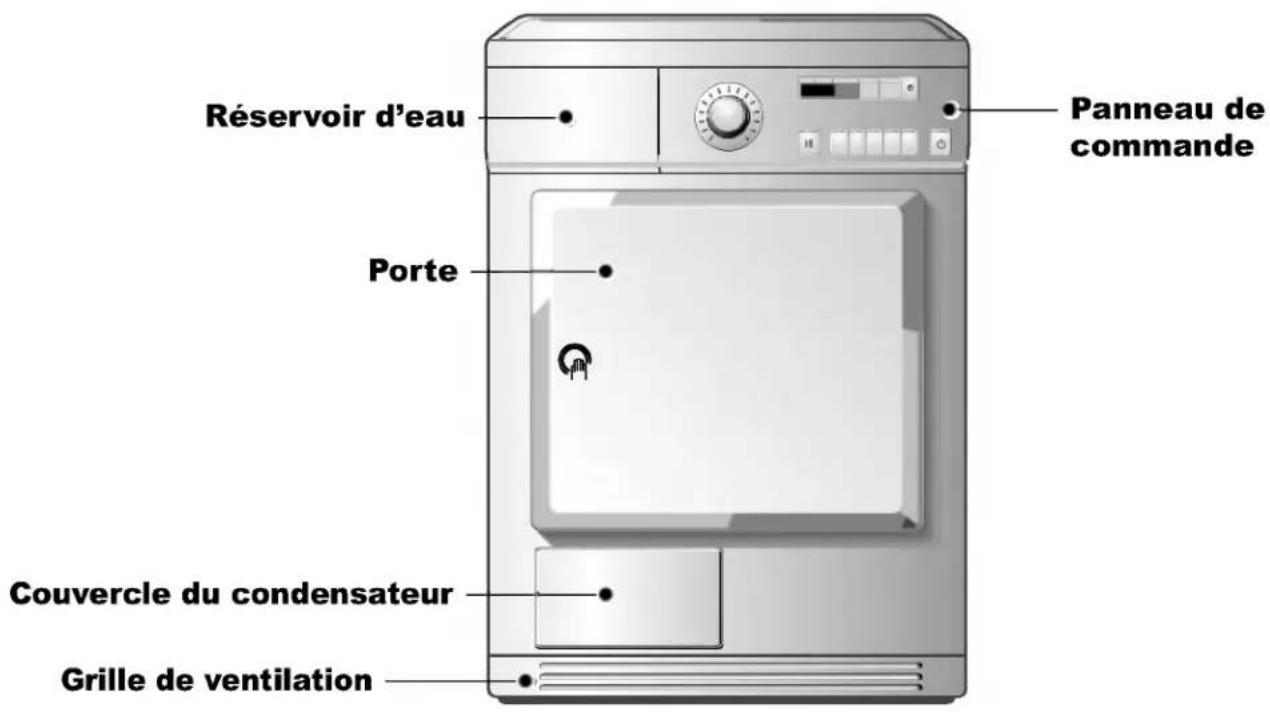

A pparence et conception

Réservoir d'eau Porte Couvercle du condensateur Grille de ventilation Panneau de commande

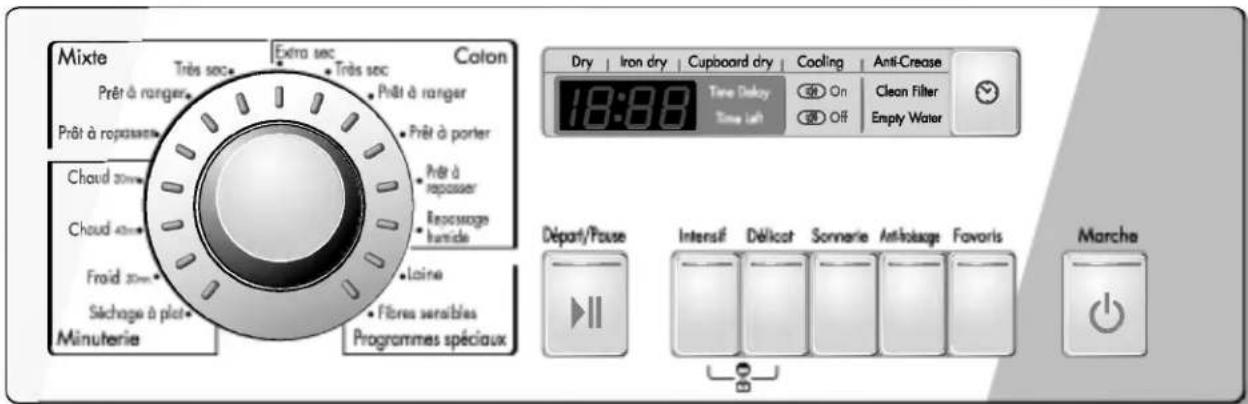

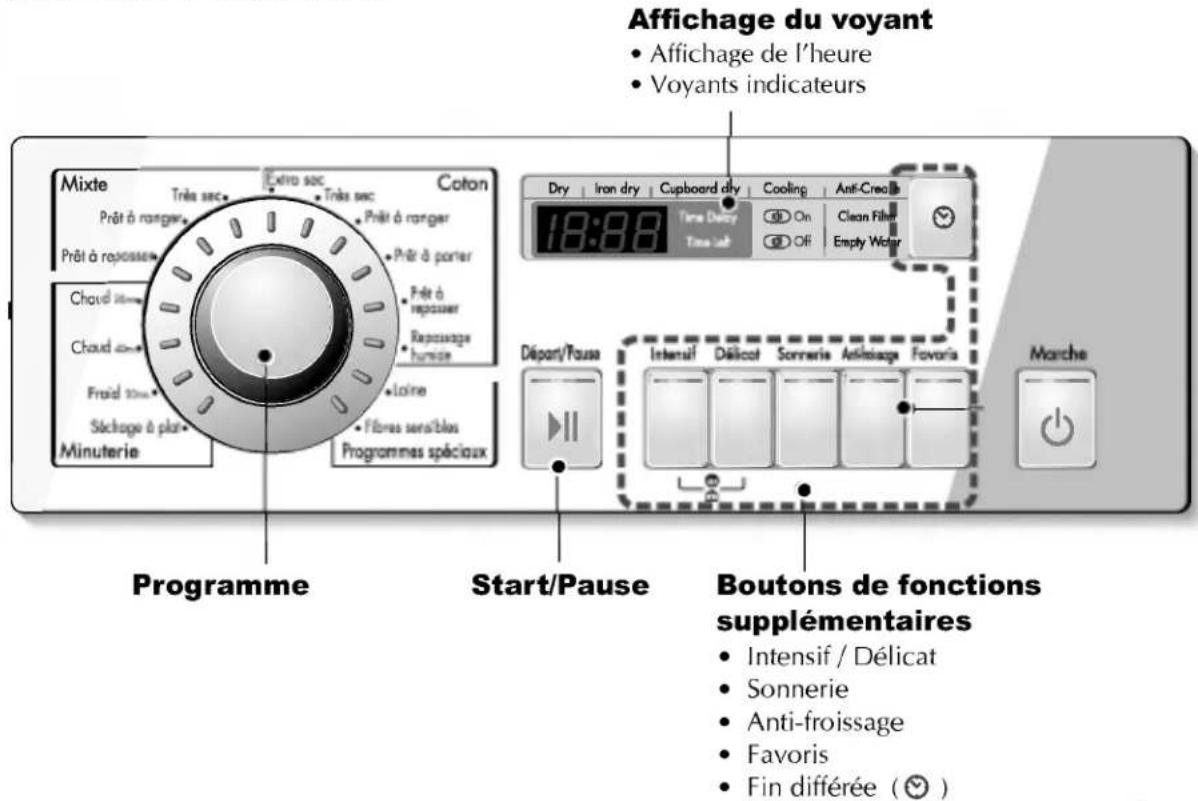

Panneau de commande

Affichage du voyant • Affichage de l'heure • Voyants indicateurs Mixte Très sec Extra sec Coton Prêt à ranger Prêt à ranger Prêt à repasseur Prêt à porter Prêt à repasser Choud 20mm Choud 40mm Fraid 10mm Séchage à plas Minuterie Programme Start/Pause Boutons de fonctions supplémentaires • Intensif / Délicat • Sonnerie • Anti-froissage • Favoris • Fin différée (✓) Dry | Iron dry | Cupboard dry | Cooling | Anti-Creatic 19:88 Time Delay Time Off On Clean Filte Empty Water Départ/Pause Intensif Délicat Sonnerie Antémissage Favoris Marche

Tableau de sélection des cycles

Cycles de séchage auto électronique		Programme standard
Mixte (Textiles mixes)(Note) Appuyez sur le bouton "Délicat" (Doux) pour les articles sensibles au chaud
Linge de lit et linge de table, survêtements, anoraks, couvertures	Pour les textiles épais et matelassés qui n'ont pas besoin d'être repassés.	Très sec
Chemises, corsages et vêtements de sport	Pour les textiles qui n'ont pas besoin d'être repassés.	Prêt à ranger
Pantalons, costumes, jupes, corsages	Pour les textiles qui ont besoin d'être repassés.	Prêt à repasser
Coton (blanc et couleurs)(Note) Appuyez sur le bouton "Délicat" (Doux) pour les articles sensibles au chaud
Serviettes, robes de chambre et linge de lit	Pour les textiles épais et matelassés.	Extra sec
Serviettes éponge, serviettes de table, serviettes, linge de lit	Pour les textiles épais et matelassés qui n'ont pas besoin d'être repassés.	Très sec
Serviettes de bain, serviettes de table, sous-vêtement, chaussettes en coton	Pour les textiles qui n'ont pas besoin d'être repassés.	Prêt à ranger
T-shirts, pantalons, sous-vêtements, vêtements de travail	Pour les textiles qui ont besoin d'être légèrement repassés, pas complètement.	Prêt à porter
Linge de lit, linge de table, serviettes, T-shirts, polos et vêtements de travail	Pour les textiles qui ont besoin d'être repassés.	Prêt à repasser
Linge de lit, linge de table, serviettes	Pour les textiles qui ont besoin d'être pressés.	Repassage humide
Minuterie pour sélectionner la durée du cycle
Serviettes de bain, peignoirs, torchons, textiles matelassés en acrylique	Petits vêtements & linge pré-séché Normal Textiles normaux utilisant une haute température pendant 20 minutes	Chaud (20 mn.)
	Petits vêtements & linge pré-séché Textiles normaux utilisant une haute température pendant 40 minutes	Chaud (40 mn.)
Tous textiles nécessitant de l'air frais, des culbutages sans chaleur.		Froid (20 mn.)
Pull-overs, textiles délicats, chaussures de sport	Pour les textiles que vous ne souhaitez pas sécher par culbutage.	Séchage à plat
Programmes spéciaux
Laine	Pour les textiles en laine.	Laine
Soie, vêtements de femme légers, lingerie	Pour les textiles qui sont sensibles au chaud tels que les textiles synthétiques.	Fibres sensibles

PRÉCAUTIONS

Afin d'éviter des résultats indésirables au séchage, il est recommandé d'utiliser le programme Laine pour tous vos lainages et le programme Fibres sensibles pour tous les tissus sensibles à la chaleur comme la soie, les sous-vêtements ou la lingerie fine.

U

tilisation de votre sèche-linge

Avant la première utilisation de votre sèche-linge

※ Avant la première utilisation de votre sèche-linge, vous devez vérifier quelques points.

Après avoir retiré l'emballage, vous vérifierez que le produit ne présente pas de problème et qu'il est installé correctement.

1. Vérifiez que le sèche-linge est bien équilibré en utilisant un niveau. Afin d'effectuer cette vérification, vous pouvez regarder et régler les pieds qui doivent rester fixes.
2. Vérifiez certaines pièces essentielles telles que le réservoir d'eau, le condensateur, le panneau de commande et le tambour.
3. Il faut faire fonctionner le sèche-linge pendant 5 minutes afin de vous assurer que l'intérieur du tambour se réchauffe.

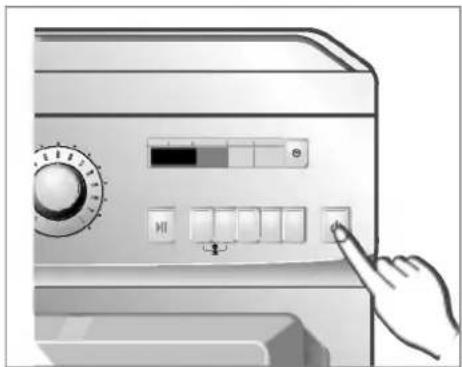

1. Mise en Départ de l'appareil.

Appuyez d'abord sur le bouton "Marche". Le voyant situé au-dessus du bouton s'allume, indiquant que l'appareil est entièrement réglé pour se mettre en marche.

2. Ouvrez la porte.

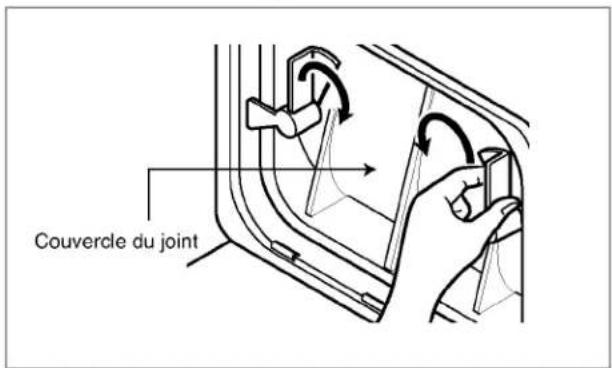

3. Vérifiez le filtre à fibres, le réservoir d'eau et le condensateur.

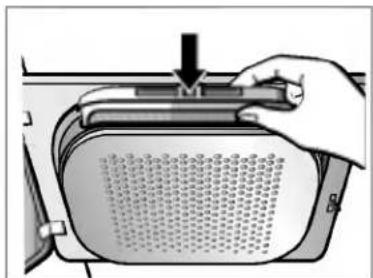

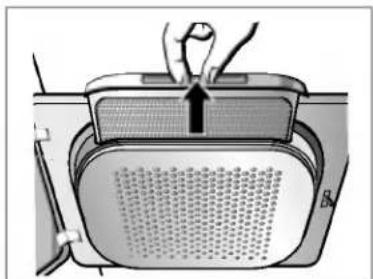

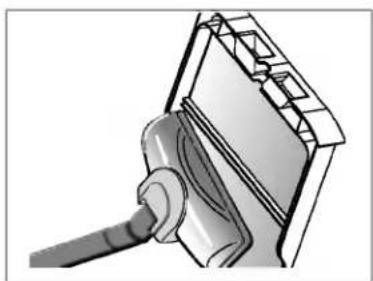

Le filtre à fibres situé près de la porte devrait être vidé avant ou après le séchage.

Ouvrez la porte et vérifiez si le filtre à fibres est nettoyé.

S'il ne l'est pas, veuillez consulter la page 41.

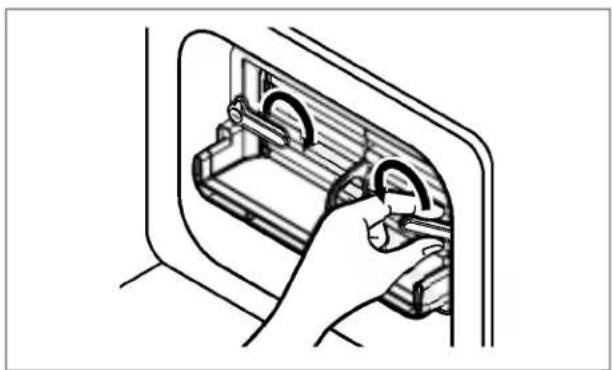

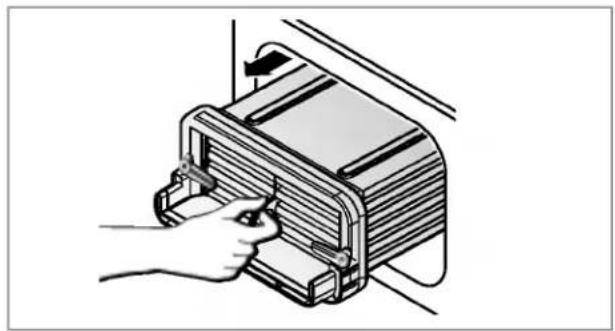

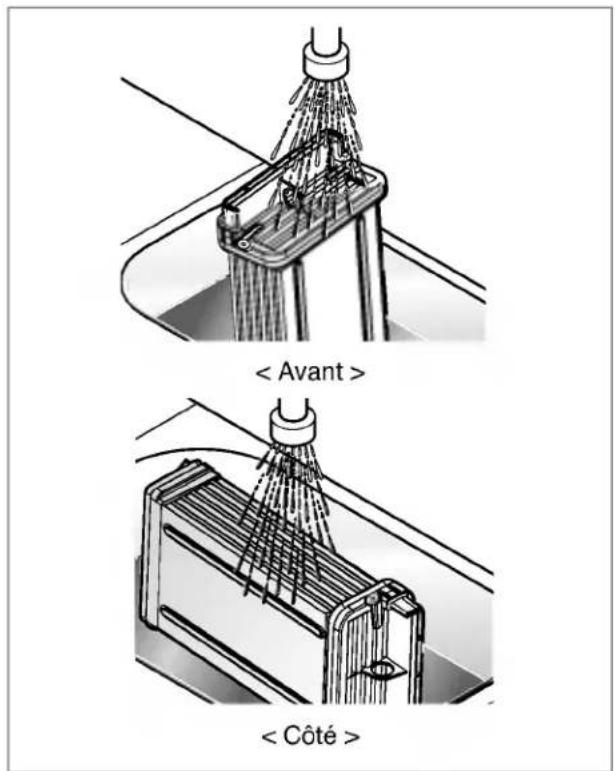

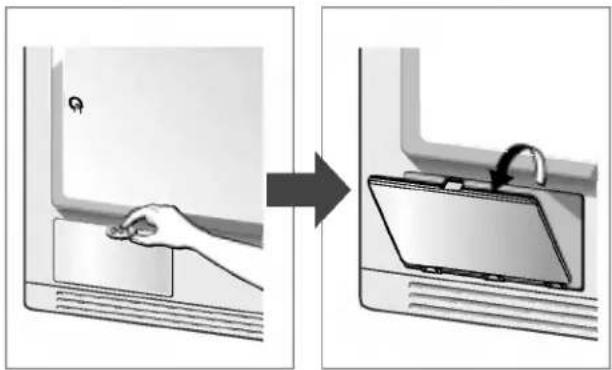

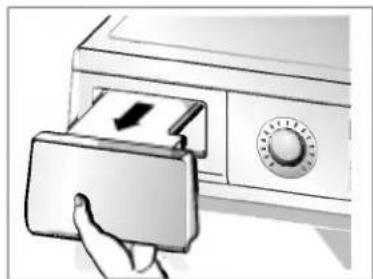

Le réservoir d'eau et le condensateur sont également vérifiés et nettoyés pour de meilleurs résultats de séchage.

4. Placez le linge à l'intérieur du tambour après l'avoir trié.

Les vêtements devraient être triés par type de tissu et par niveau de séchage et tous les cordons et les ceintures des vêtements doivent être bien fermés et fixés avant d'être placés à l'intérieur du tambour.

Il est souhaitable que vous poussiez le linge jusqu'au fond du tambour pour le maintenir à l'écart du joint de la porte.

Sinon, le joint de la porte risque d'être détérioré.

Vérifiez le filtre à fibres

tilisation de votre sèche-linge

5. Fermez la porte.

Avant de fermer la porte, il est nécessaire de s'assurer que les tissus sont bien placés et qu'aucun corps étranger, en particulier aucun objet inflammable, n'est coincé autour de la porte.

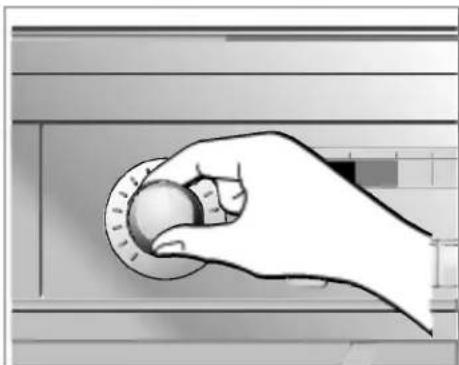

6. Sélectionnez le cycle de séchage de votre choix.

Vous pouvez choisir un cycle en tournant le bouton de commande de programmation jusqu'à ce que le programme nécessaire soit en face de son indicateur.

Si vous ne faites qu'appuyer sur le bouton Start/Pause sans choisir aucun cycle, le sèchelinge passe en mode Séchage normal.

[Veuillez consulter le tableau de Sélection des cycles ci-après (Page 36) pour des renseignements détaillés]

7. Appuyez sur le bouton START.

Vous entendez la rotation du tambour.

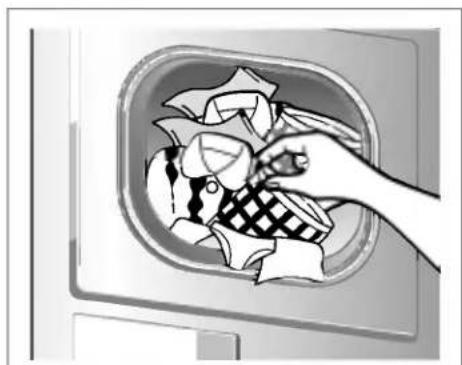

8. Lorsque l'appareil s'arrête après utilisation, ouvrez la porte et retirez le linge.

Faites attention ! L'intérieur du tambour risque d'être toujours chaud.

(La durée de fonctionnement varie suivant votre sélection de cycle ou suivant les options.)

9. Nettoyez les filtres à fibres et videz le réservoir d'eau.

Le filtre à fibres devrait être nettoyé après chaque chargement.

10. Arrêtez le sèche-linge.

Appuyez sur le bouton "Power".

Sélection- nez le cycle de votre choix

Nettoyez le filtre à fibres de la porte

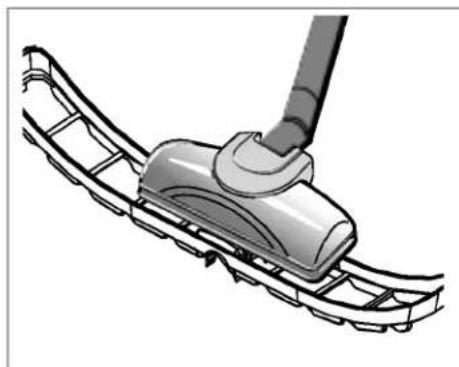

Nettoyez le filtre à fibres inférieur

tilisation de votre sèche-linge

Panier de séchage

Le panier de séchage se place à l'intérieur du sèchelinge comme sur l'illustration.

Retirez et jetez l'emballage avant utilisation. Le panier de séchage est conçu pour une utilisation avec des articles que vous ne voulez pas faire séchage par culbutage y compris les sweat-shirts et les tissus délicats.

Lorsqu'il est chaud, le panier de séchage laisse l'air chaud situé à l'intérieur du sèche-linge circuler selon un circuit concentré, ce qui permet un séchage efficace et cohérent.

Utilisez le panier de séchage pour sélectionner le temps de votre choix.

Utilisation du panier de séchage :

1. Ouvrez la porte.

2. Ne retirez pas le filtre à fibres.

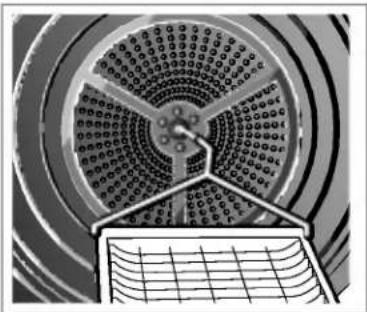

3. Placez le panier de séchage sur le fond de l'ouverture du sèche-linge. Posez le panier sur le logement situé au fond du sèche-linge. Appuyez sur l'avant du cadre afin de fixer le filtre à fibres.

4. Placez les articles humides en haut du panier. Laissez de l'espace autour des articles afin que l'air circule. Le panier ne bouge pas mais le tambour pivote.

5. Fermez la porte.

6. Sélectionnez Séchage avec panier.

REMARQUE

Vérifiez le filtre à fibres et retirez toute accumulation de fibres sur les articles séchés dans le panier.

1. Insérez la flamme du câble au centre du trou.

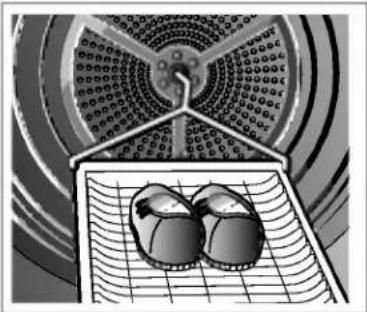

1. Placez des articles délicats ou des chaussures de sport.

Fonctions supplémentaires

Mixte Très sec Extra sec Colon Prêt à ranger Prêt à repasser Prêt à porter Prêt à rapasser Choud 30mm Choud 40mm Froid 30mm Séchage à plat Minuterie Programmes spéciaux Dry | Iron dry | Cupboard dry | Cooling | Anti-Crease 18:88 Time Delay On Clean Filter Time Left Off Empty Water Départ/Pause Intensif Délicat Sonnerie Antilouage Favoris Marcha

Intensif / Délicat

Ces fonctions permettent de réduire ou d'allonger la durée du cycle en augmentant ou réduisant la température.

Sonnerie

Cette fonction permet de désactiver ou d'activer le signal sonore. Une fois le sèche-linge allumé et le cycle sélectionné, un signal sonore retentira lorsque vous appuierez sur certains boutons du panneau.

Si vous ne souhaitez pas entendre ce son, il vous suffit d'appuyer sur le bouton Sonnerie. Le signal sonore est ainsi désactivé.

Anti-froissage

Cette fonction empêche les froissements et les plis de se former lorsque le linge n'est pas sorti immédiatement à la fin du cycle de séchage. Avec cette fonction, le sèche-linge tourne et s'arrête de façon répétée jusqu'à la fin du cycle. Si la porte est ouverte pendant le fonctionnement Anti-froissage, cette fonction est annulée. Mais si la porte est ouverte pendant le cycle normal, cette fonction sera mémorisée et appliquée.

Favoris

Si vous souhaitez enregistrer le cycle que vous utilisez le plus souvent, utilisez la fonction Favoris. Une fois le cycle Favori stocké, vous pouvez l'utiliser pour les prochains séchages jusqu'à la modification de la configuration. Par exemple, allumez le sèche-linge et sélectionnez Extra sec dans le cycle Coton, Délicat et Anti-froissage, puis appuyez sur le bouton Favoris jusqu'au signal sonore. Cela prend environ 3 secondes. Vous avez terminé.

La prochaine fois que vous allumerez votre sèche-linge et appuierez sur le bouton Favoris, vous verrez s'afficher sur le panneau les options que vous avez sélectionnées.

Fin différée ( ⓤ )

Vous pouvez utiliser la fonction Fin différée pour différer la fin du cycle de séchage. Le retardement maximal est de 19 heures.

1. Allumez votre sèche-linge.
2. Sélectionnez le cycle.
3. Configurez le nombre d'heures de retardement.
4. Appuyez sur le bouton Départ/Pause.

Protection enfant ( ☐ )

Pour la sécurité de vos enfants, appuyez simultanément sur les boutons Intensif et Délicat pendant environ 3 secondes. Vous pouvez vérifier cette fonction sur le panneau d'affichage où ' [L' est affiché sur l'écran.

Entretien de votre sèche-linge

Importance de l'entretien et du nettoyage

Importance de l'entretien et du nettoyage. Il n'est pas très difficile d'entretenir votre sèche- linge. Vous devez simplement suivre les instructions ci-dessous.

Nettoyage du filtre à fibres

Nettoyez le filtre à fibres après chaque utilisation et vérifiez-le avant chaque utilisation. Ce filtre devrait également être nettoyé si le voyant "Clean Filter" s'allume et si le signal se déclenche pendant l'utilisation du sèche-linge.

Le nettoyage ou le vidage du filtre réduisent les temps de séchage et la consommation d'énergie et allongent la durée de vie du sèche-linge.

1. Ouvrez la porte.

2. Retirez le filtre.

1. Nettoyez le filtre à l'aide d'un aspirateur ou rincez-le sous le robinet.

1. Remettez le filtre en place.

- Poussez le filtre jusqu'en bas afin d'éviter toute interférence avec la porte.

Ne pas nettoyer le filtre à peluches à l'eau. De l'eau sur le filtre va diminuer les résultats de séchage.

Nettoyage du filtre à fibres pendant un cycle

Si le voyant "Clean Filter" clignote pendant le fonctionnement, nettoyez rapidement le filtre.

1. Laissez le sèche-linge refroidir puis suivez les étapes indiquées.

2. Appuyez sur le bouton Start/Pause.

Videz le réservoir d'eau

L'eau condensée est récupérée et stockée dans le réservoir d'eau. Vous devriez vider le réservoir d'eau après chaque utilisation. Si vous ne le faites pas, les performances de séchage de votre appareil pourraient être altérées.

Si le réservoir d'eau est plein, le voyant "Empty Water" s'allume et un signal sonne retentit pendant le fonctionnement du sèche-linge. Dans ce cas, le réservoir d'eau doit être vidé en moins d'une heure.

1. Retirez le réservoir d'eau.

1. Videz le réservoir d'eau dans l'évier.

1. Remettez-le en place.

2. Appuyez sur le bouton Start/Pause.

Entretien de votre sèche-linge

Condensateur

Le condensateur est également très important pour un séchage efficace, c'est pourquoi vous devez lui porter une attention particulière. Il est recommandé de nettoyer le condensateur trois à quatre fois par an.

1. Ouvrez le couvercle du condensateur à l'aide d'une pièce ou d'un tournevis à lame plate.

1. Ouvrez le couvercle du joint en tournant un levier de verrouillage.

Couvercle du joint

1. Relâchez les leviers de verrouillage en les tournant l'un vers l'autre.

1. Retirez le condensateur en plaçant un objet à l'intérieur d'un orifice situé en bas, à l'avant de celui-ci. (Ne forcez pas.)

1. Nettoyez entièrement le condensateur sous l'évier en laissant l'eau le traverser.

< Avant > < Côté >

1. Fermez tout en faisant l'inverse de ce que vous avez fait pour ouvrir.

Entretien de votre sèche-linge

Grille de ventilation avant

Passez l'aspirateur sur la grille de ventilation avant 3 à 4 fois par an afin de vous assurer qu'il n'existe aucun amas de fibres ou de poussière à l'origine d'une mauvaise prise d'air.

évacuation de l'eau de condensation

Normalement, l'eau condensée est rejetée par pompage dans le réservoir d'eau où l'eau est stockée avant d'être vidée.

En plus de l'utilisation du réservoir d'eau, l'eau peut être évacuée directement vers le tuyau d'évacuation, en particulier lorsque le sèche-linge est installé au-dessus d'un lave-linge.

A l'aide du kit de branchement du tuyau d'évacuation, vous pouvez simplement modifier l'itinéraire de l'eau et la rediriger vers l'évacuation. Veuillez suivre ces étapes.

1. Dévissez le couvercle.

1. Sortez le kit de branchement.

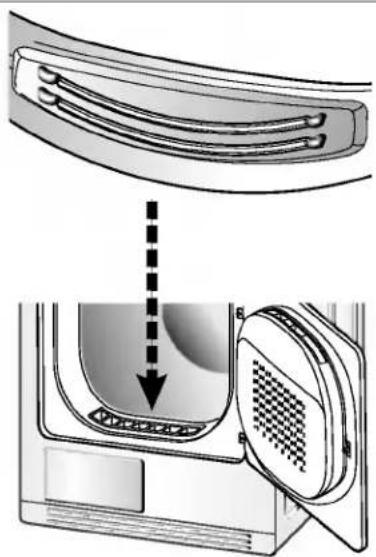

Détecteur d'humidité?

Ce système fonctionne afin de détecter l'humidité restant dans le linge pendant le fonctionnement, ce qui signifie qu'il doit être nettoyé à chaque fois. La raison principale du nettoyage de cette pièce est le retrait de tout amas de débris à la surface du capteur. Essuyez les capteurs à l'intérieur du tambour (voir illustration).

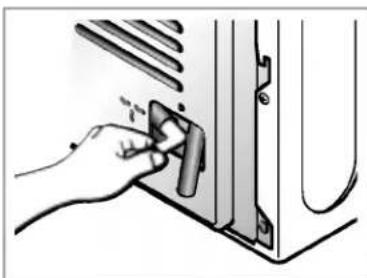

1. Détachez le tuyau de branchement du kit.

1. Branchez le tuyau de d'évacuation au kit.

Entretien de votre sèche-linge

Inversez la position de la porte

La porte peut être positionnée dans l'autre sens afin de s'adapter à vos conditions d'installation.

D'usine, les charnières de la porte se trouvent à droite.

Attention!

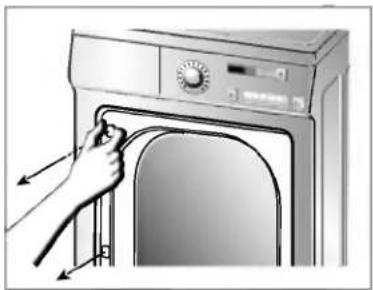

1. Cette opération est susceptible d'entraîner des blessures aux mains, c'est pourquoi vous devez être prudent lorsque vous manipulez des outils tranchants tels que des tournevis de projection ou des tournevis rainurés.
2. Lorsque la porte est dans l'autre sens, l'autocollant avec la main situé sur la porte doit également être replacé.

N'utilisez pas de visseuse électrique.

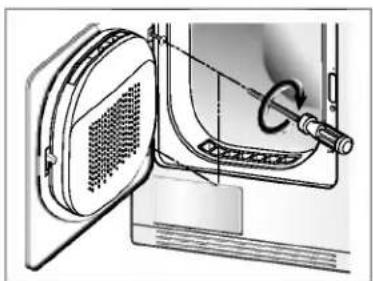

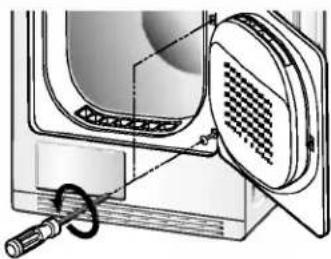

1. Dévissez la charnière du bas de la porte en premier, puis dévissez celle du haut. Placez-les ensuite sur une couverture pour éviter toute rayure.

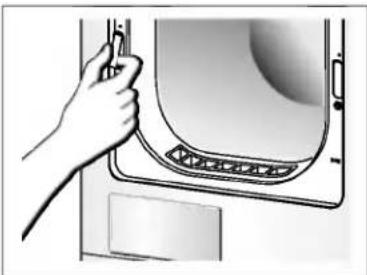

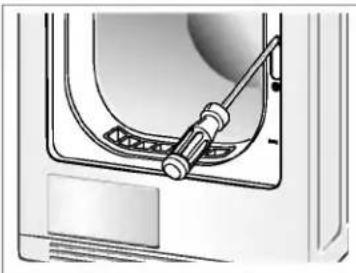

1. Retirez le couvercle du verrou de la porte.

1. Retirez le verrou de la porte et replacez-le au nouvel emplacement du verrou de la porte.

1. Détachez les deux capuchons des charnières.

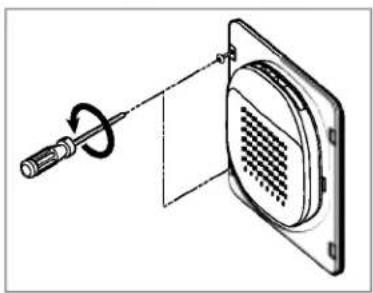

1. Dévissez les deux charnières.

1. Replacez les deux capuchons sur les deux charnières.

1. Replacez la poignée de la porte à son nouvel emplacement.

1. Vissez les charnières de la porte.

Entretien de votre sèche-linge

Changement de l'ampoule

L'ampoule risque d'être très chaude lorsque le sèche-linge vient de s'arrêter. C'est pourquoi vous devez vérifier que le tambour s'est refroidi avant de changer l'ampoule.

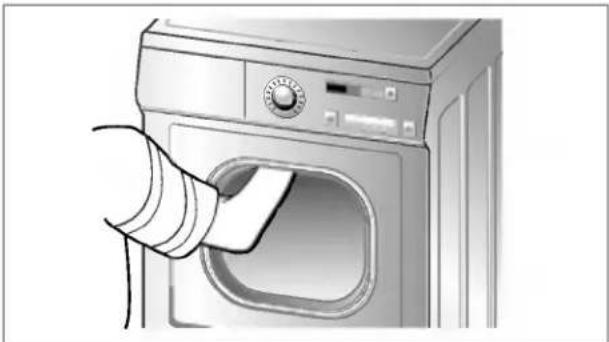

1. Ouvrez la porte, passez une main à l'intérieur du tambour et saisissez une enveloppe d'ampoule.

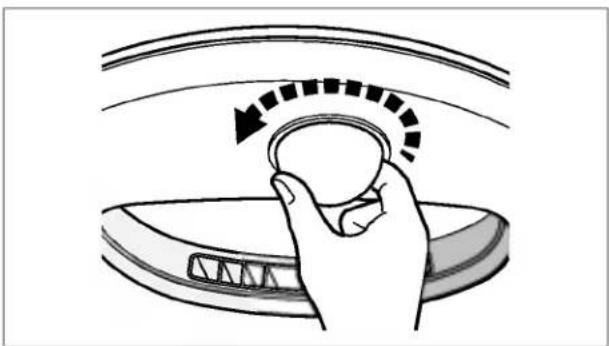

1. En tenant l'ampoule dans votre main, faites-la pivoter dans le sens des aiguilles d'une montre avec une certaine force.

1. Séparez le couvercle de l'ampoule de la prise.

Le cordon d'alimentation doit être débranché avant cette opération afin de prévenir tout risque d'électrocution.

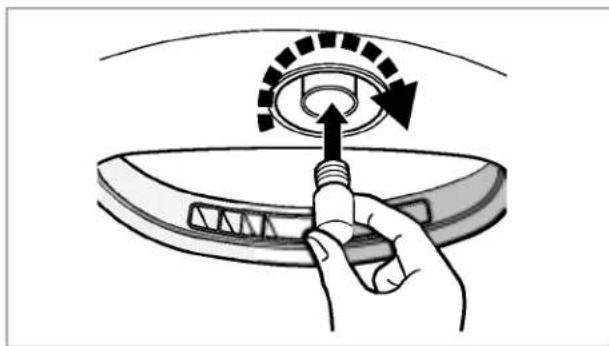

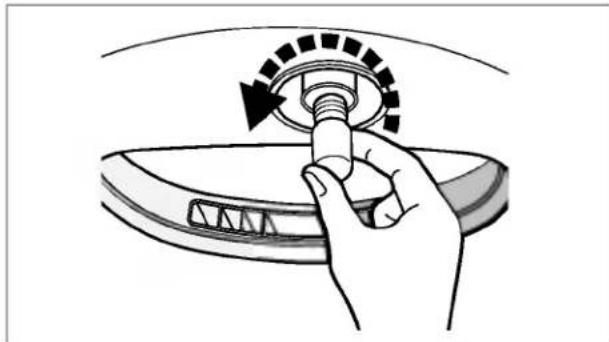

1. Retirez l'ampoule actuellement en place en la faisant pivoter dans le sens inverse de celui des aiguilles d'une montre. Veillez à ne pas la faire tomber.

1. Vissez la nouvelle ampoule en la faisant pivoter en sens inverse.

Aucun outil spécifique n'est nécessaire à cette manipulation. Toutes les étapes peuvent être suivies à la main.

stuces supplémentaires pour une utilisation avancée

Guide de séchage

Capacité par type de linge

Coton	7 kg
Mixte	3,5 kg
Laine	1,5 kg
Fibres sensibles	1,5 kg

Articles en laine

Utilisez uniquement le programme speciale "LAINE" pour votre LAINE. Verifiez d'abord les labels du fabriquant. Votre laine ne sera pas tout a fait sec à la fin du programme. NE PAS REPETER LE PROGRAMME.

Ne séchez pas d'article en laine. Etirez-les pour qu'ils prennent leur forme d'origine puis étalez-les à plat.

Tissus tissés et tricotés

Certains tissus tissés et tricotés peuvent rétrécir en fonction de leur qualité.

Tissus sans repassage et tissus synthétiques

Ne chargez pas votre sèche-linge avec excès.

Sortez les articles sans repassage dès l'arrêt du sèche-linge afin de diminuer le nombre de plis.

Vêtements de bébé et chemises de nuit

Consultez toujours les consignes du fabricant.

Gomme et plastiques

Ne séchez jamais aucun article fabriqué en ou contenant de la gomme ou des plastiques tels que :

a) Des tabliers, des plastrons et des housses de chaises

b) Des rideaux et des nappes

c) Des tapis de bain

Fibre de verre

Ne séchez aucun article en fibre de verre dans votre sèche-linge. Les particules de verre restant à l'intérieur du sèche-linge risqueraient d'être coincées dans les fibres de vos vêtements lors de votre prochaine utilisation du sèche-linge et pourraient irriter votre peau.

Etiquettes d'intruction de lavage

Les vêtements ont leurs propres étiquettes d'instructions de lavage, c'est pourquoi il est recommandé de suivre leurs instructions de séchage.

De plus, le linge doit être trié par taille et par type de tissu.

Ne chargez pas votre appareil avec excès afin de faire des économies d'énergie et de temps et afin d'obtenir un séchage optimal.

Voici les étiquettes d'entretien des tissus

symboles	Consignes
	Séchage
	Séchage en machine
	Sans repassage/Résistant aux plis
	Fragile/Délicat
	Ne pas sécher en machine
	Ne pas sécher
	Haute température
	Température moyenne
	Basse température
	Pas de chauffage d'air
	Séchage sur un fil/Suspendre pour faire sécher
	Séchage par égouttement
	Faire sécher à plat
	A l'ombre

stuces supplémentaires pour une utilisation avancée

Pièces de rechange

Les pièces de rechange dont vous avez besoin sont fournies selon les termes de la garantie. Les pièces couvertes par la garantie sont fournies gratuitement. Si la garantie a expiré, les pièces de rechange doivent être achetées chez un réparateur.

Remisage du sèche-linge

Il est souhaitable que vous placiez le sèche-linge de façon sûre afin d'empêcher que vos enfants se blessent.

La porte et le couvercle ainsi que les autres articles protubérants doivent être enlevés et le cordon d'alimentation doit être coupé pour empêcher toute utilisation ultérieure. Ensuite, le sèche-linge doit être entreposé en sécurité.

Contact pour l'entretien

En cas de problème avec votre sèche-linge vous devez d'abord passer en revue le tableau de dépannage.

Si vous n'y trouvez pas le même problème et si vous ne pouvez pas le résoudre vous-même, veuillez contacter le centre d'entretien.

Un technicien d'entretien vous posera quelques questions semblables à celles-ci :

1. Votre nom, votre adresse et votre code postal.
2. Votre numéro de téléphone.
3. La description du problème.
4. Le numéro de modèle ainsi que le numéro de série de votre sèche-linge.
5. La date d'achat.

Pièces accessoires

Les accessoires seront compris uniquement dans les modèles suivants.

1. Tuyau d'évacuation de la condensation

S'il faut les mettre l'un sur l'autre, vous devez ranger le sèche-linge sur le lave-linge LG. Pour ce faire, il faut acheter séparément le set de montage.

Astuces de dépannage

Afin de vous faire gagner du temps et de l'argent, la page suivante vous aidera à répondre à vos questions avant d'appeler le service d'entretien.

Questions	Marche à suivre
Le sèche-linge ne fonctionne pas	1. Vérifiez que le sèche-linge est branché.2. Vérifiez que le bouton "Start" est enfoncé.3. Vérifiez si la porte est bien fermée.4. Vérifiez si la température de la pièce est inférieure à 5°C.5. Vérifiez si un fusible a sauté ou si le coupe-circuit est enclenché et remplacez-les.(Attention : les sèche-linges électriques utilisent généralement deux fusibles ou coupe-circuits)Après avoir vidé le réservoir d'eau et nettoyé le filtre pendant cette opération, vous devez appuyer sur le bouton Start afin que le sèche-linge se remette en marche.
Le séchage dure longtemps	1. Le filtre devrait être nettoyé après chaque chargement.2. Vérifiez si le réservoir d'eau est vide.3. Vérifiez si le condensateur est propre.4. Vérifiez si le programme correspondant au type de tissu est bien sélectionné.5. Vérifiez si la grille de ventilation ou les aérations arrières du sèche-linge sont obstruées.6. Vérifiez si le linge est "excessivement mouillé".7. Vérifiez si le bon programme est sélectionné.8. Vérifiez si le sèche-linge est trop chargé.
Le voyant"Clean Filter" clignote	1. Vérifiez si le filtre a été nettoyé.2. Vérifiez si le condensateur est encrassé.
La lumière du tambour ne s'allume pas	Vérifiez si le filament de l'ampoule est brisé.
Les vêtements sont couverts de fibres	1. Vérifiez si le filtre à fibres est vide.2. Vérifiez si le sèche-linge ne contient que des articles propres.3. Vérifiez si le linge est correctement trié dans le tambour.4. Vérifiez si le sèche-linge est trop chargé.5. Vérifiez s'il reste du papier, des mouchoirs en papier ou des articles semblables dans les poches des vêtements.
Le temps de séchage n'est pas cohérent	Le temps de séchage d'un chargement varie suivant la température choisie, la taille du chargement, le type de tissu, le degré d'humidité des vêtements et l'état du filtre à fibres.
Fuite d'eau	Vérifiez si la porte ou le joint de fermeture sont encrassés ou détériorés.
Les vêtements sont froissés	Vérifiez si le sèche-linge est trop chargé. Essayez un temps de séchage plus court et retirez les articles lorsqu'ils sont encore un peu humides.
Les vêtements rétrécissent	Pour éviter tout rétrécissement, veuillez suivre attentivement les consignes d'entretien et d'utilisation de votre appareil parce que certains tissus rétrécissent automatiquement au lavage. D'autres tissus sont lavables mais rétrécissent s'ils sont séchés dans un sèche-linge.

Dépannage

Mode Erreur

- dE : L'écran affiche 'dE' si la porte est ouverte. La porte doit être fermée et le bouton Départ enfoncé pour que le sèche-linge redémarre.

Si le sèche-linge s'arrête soudain à cause d'une panne d'électricité ou pour d'autres raisons alors que le séchage est en cours, l'airà l'intérieur du sèche-linge restera très chargé de chaleur et d'humidité, celle-ci dégagée de l'objet en cours de séchage.

Le fait que le sèche-linge reste longtemps dans cet état pourrait réduire sa durabilité ou endommager ses composants électriques.

Si le sèche-linge s'arrête longtemps au cours du processus de séchage, ouvrez sa porte afin de permettre la décharge vers l'extérieur de l'air chaud et humide.

• EHE : Symbole qui sert à indiquer la présence d'air très chaud et très humide à l'intérieur du sèche-linge lorsque le sèche-linge s'arrête au cours du processus de séchage. Dans ce cas, n'utilisez de nouveau le sèche-linge qu'après l'avoir aéré. Pour ce faire, enlevez tout le linge en cours de séchage et ouvrez la porte pendant plus d'une heure. (Contactez le service technique si cet état continue en dépit de l'ouverture prolongée de la porte.)

• ELE : Si l'erreur ELE continue de s'afficher, débranchez les cordons d'alimentation et téléphonez ensuite le service technique.

• E : Débranchez le sèche-linge et contactez le service technique.

D

onnées techniques

850 mm 600 mm 595 mm Poids: 50 kg

Configuration électrique requise

Volts	Hertz	Watts(Max)
230 V	50 Hz	2900

Assurez-vous de vérifier la plaque située sur le sèche-linge afin de vous assurer que ses caractéristiques électriques sont bonnes.

	Encastrement sous alcove ou plan de travail	Encastrement
Côtés	0 mm	0 mm
Haut	0 mm	250 mm
Arrière	25 mm	125 mm

Besoins en ventilation

Encastrement sous alcove ou plan de travail	Encastrement
Assurez-vous que le flux d'air circulant à l'intérieur du sèche-linge est de 112 pieds cu/min.	La porte du placard doit avoir 2 ouvertures (persiennes), mesurant chacune 60 pouces carrés (387 cm carrés), situées à 3 pouces (8cm) du bas et au-dessus de la porte.

Élimination de votre ancien appareil

1. Ce symbole, représentant une poubelle sur roulettes barrée d'une croix, signifie que le produit est couvert par la directive européenne 2002/96/EC.
2. Les éléments électriques et électroniques doivent être jetés séparément, dans les vide-ordures prévus à cet effet par votre municipalité.
3. Une élimination conforme aux instructions aidera à réduire les conséquences négatives et risques éventuels pour l'environnement et la santé humaine.
4. Pour plus d'information concernant l'élimination de votre ancien appareil, veuillez contacter votre mairie, le service des ordures ménagères ou encore la magasin où vous avez acheté ce produit.

■ Ce qui est exclu de la garantie

Les déplacements des techniciens chez vous pour vous enseigner l'utilisation du produit.

Si ce produit est branché sous toute tension autre que celle indiquée sur la plaque nominale.

Si la panne est provoquée par un accident, une négligence, une mauvaise utilisation ou une catastrophe naturelle.

Si la panne a pour origine des raisons sortant du cadre d'utilisation domestique normale ou du mode d'emploi.

Si la panne est provoquée par des animaux nuisibles, par exemple, des rats ou des cafards, etc.

Le bruit ou les vibrations considérés comme normaux, par exemple, le bruit de l'évacuation de l'eau, le pivotement du tambour ou les bips d'avertissement.

La correction de l'installation, par exemple, la mise à niveau du produit, l'ajustement de l'évacuation.

L'entretien normal recommandé par le mode d'emploi.

Le retrait de corps/substances étrangers de la machine, y compris la pompe et l'entrée du tuyau du filtre, exemple, des gravillons, des clous, des armatures de soutien-gorges et des boutons, etc...

Remplacement de fusibles ou correction de branchement ou de plomberie.

Correction de réparations non autorisées.

Les détériorations d'effets personnels suite à l'utilisation de ce produit provoquée par un défaut éventuel de l'appareil.

Si ce produit est utilisé à des fins commerciales, il n'est pas garanti.

(Exemple : lieux publics tels que les douches publiques, les pensions, les clubs sportifs, les dortoirs)

Si ce produit est installé en dehors de sa zone de fonctionnement normale, tout frais de transport impliqué par la réparation du produit ou le remplacement d'une pièce défectueuse est à la charge de l'utilisateur.

Conditions de garantie de la sèhe-linge

1. La période de garantie prend cours à la date d'achat et s'étend sur 24 mois. La période de garantie commence lorsque l'acheteur présente la preuve d'achat (reçu / ticket de caisse) avec la carte de garantie complétée et signée par le revendeur. Le numéro de série du produit doit coïncider avec le numéro figurant sur la carte de garantie !

2. Pendant la période de garantie, nous remédions gratuitement à tous les défauts, pour autant qu'ils soient dus, preuve à l'appui, à un vice de fabrication ou de matière.

3. Sont exclus de la garantie les dommages dus à une manipulation inappropriée, au non-respect du mode d'emploi ou à une usure normale de l'appareil. De même, la garantie ne s'applique pas aux pièces usées et aux éléments fragiles du produit (p. ex. voyants, lampes à effluves ou lampes à incandescence). Les dommages qui surviendraient pendant le transport sont à charge de l'acheteur, de même que les frais d'expédition et d'emballage.

4. La décision de réparation, d'échange ou de remplacement nous revient. Les éléments échangés ou remplacés sont notre propriété. La réparation ou le remplacement de pièces ne prolonge pas la durée de garantie initiale !

5. Le droit à la garantie prend fin dès que des personnes non agréées par LG Electronics interviennent sur l'appareil, ou que celui-ci est utilisé à des fins professionnelles.

6. Conservez impérativement l'emballage original pour pouvoir transporter l'appareil en toute sécurité en cas de service.

7. En cas de recours en garantie, contactez votre revendeur ou l'un de nos centres de service agréés.

8. Des revendications plus importantes sont exclues! Si des points de ces conditions devaient s'avérer caducs, ils sont applicables par analogie. La validité des autres dispositions n'en est pas affectée.

Certificat de garantie

Cet appareil est couvert par une garantie de 24 mois !

Nous nous engageons, pendant la durée de garantie de 24 mois, à réparer gratuitement votre appareil et/ou à fournir gratuitement à votre revendeur les pièces de rechange, en cas de panne due à un vice de fabrication ou de matière. Des revendications plus importantes à notre encontre sont exclues.

Pour le reste, nos conditions de garantie spécifiées au verso sont applicables !

Modèle :

N° de série :

Nom de l'acheteur : ____

Date d'achat : ____

Cachet/signature du revendeur

Memo

Memo
