GEBRUIKSAANWIJZING TDC70070E LG

Richtlijnen voor gebruik en onderhoud

LG Droger (2P\~27P)

- Systeem voor kledingverzorging

Lees deze richtlijnen a.u.b. aandachtig voor gebruik.

Bewaar de gebruiksaanwijzing voor latere naslag.

Noteer de modelnaam en het serienummer van uw toestel.

Zorg ervoor deze gegevens klaar te hebben wanneer u onze dienst belt.

IntelloDryer heeft een extra grote inhoud van 7kg.

Minder energieverbruik

Met de Sirocco & Radial-ventilator wordt energie bespaard.

Verminderde droogtijd

Droogtijd wordt verkort door een efficiënt luchtstroommechanisme en een geoptimaliseerde verwarmer.

Minder lawaaioverlast

Minder Iawaai door de innoverende Iawaaiabsorptie en screeningtechnologie.

Gemakkelijk te gebruiken

Brede LED-display met elektrische bediening.

Inhoud

Veiligheidsrichtlijnen 3

Installatierichtlijnen....6

Uitzicht & design 9

Uw droger gebruiken 10

Bijkomende functies.... 14

Uw droger onderhouden.... 15

Bijkomende tips voor slim gebruik 20

Problemen verhelpen 22

eiligheidsrichtlijnen

Om elk risico op een elektrische schok, brand, persoonlijke verwonding of beschadiging van eigendommen te voorkomen bij het gebruik van uw droger, moet u de volgende basisveiligheidsrichtlijnen volgen.

WAARSCHUWING!

Niet-naleving van deze regels kan verwondingen en zelfs de dood veroorzaken.

OPGELET!

Niet-naleving van deze regels kan lichte verwondingen veroorzaken.

Niet toegelaten handelingen.

- Uw droger is enkel geschikt voor 230V. Vooraleer u het stroomsnoer in het stopcontact steekt, eerst controlleren of het geaard is en aangesloten op een stroomverbreker.

- Sluit niet aan op de stroomsnoeren van andere toestellen.

- Demonteren of onderhoud enkel laten uitvoeren door een ervaren vakman.

- Plaats de droger uit de buurt van een elektrische kachel, kaarsen of ontvlambare voorwerpen.

- Zorg ervoor het stroomsnoer zelf niet te beschadigen of er geen zware voorwerpen op te zetten.

No

- Het stroomsnoer of de schakelaar nooit vastnemen met natte handen.

- Het stroomsnoer bij de stekker uit het stopcontact trekken, niet aan het snoer zelf trekken.

- Verwijder alle vuil en vlekken rond het stroomsnoer en steek stevig in het stopcontact.

V

eiligheidsrichtlijnen

- Gebruik nooit een stroomsnoer, stekker of stopcontact die beschadigd zijn.

- Zorg ervoor dat ratten en huisdieren uit de buurt van de droger blijven.

- De droger nooit installeren of plaatsen waar het toestel is blootgesteld aan de weersomstandigheden.

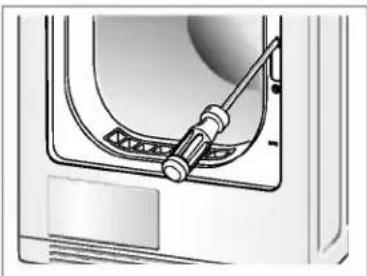

- De knop niet indrukken met scherpe voorwerpen zoals een schroevendraaier of een pen.

- Geen verlengsnoer of een adapter gebruiken om het stroomsnoer aan te sluiten.

- Geen producten voor chemische reiniging gebruiken in de droger, noch wasgoed met wasproducten in de droger plaatsen.

- Sproei geen water op de droger.

- Geen ontvlambare voorwerpen in de buurt van de droger plaatsen.

- Het stroomsnoer uit het stopcontact trekken wanneer u de droger reinigt of langere tijd niet gebruikt.

- De droger uit de buurt van kakkerlakken en andere insecten houden.

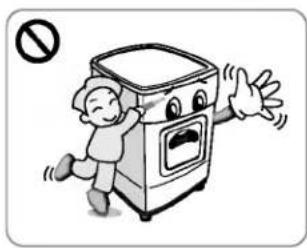

- Laat niet toe dat kinderen of huisdieren boven op of in de droger spelen.

- Indien het toestel versleten is en verwijderd moet worden, eerst de deurvergrendeling en het stroomsnoer demonteren om verder gebruik te voorkomen.

V

eiligheidsrichtlijnen

- Houdt toezicht bij kinderen, let op dat ze niet met het apparaat spleen. Kinderen kunnen er af vallen

Huisdieren of kinderen kunnen verwondingen oplopen door draaiende onderdelen, of stikken in de trommel.

- Let op dat indien u het apparaat aansluit op een stekkerdoos of een verlengsnoer, het verlengsnoer of de stekkerdoos niet nat kunnen worden door waterspetters of door vocht.

Dit kan leiden tot elektrische schokken, brand, niet functioneren en misvorming van het apparaat.

- Kleding met spetters of gedrenkt in plantaardige of bakolie dienen niet in de droger geplaatst te worden, dit kan brand tot gevolg hebben.

Dit kan door spontane ontbranding explosie of brand veroorzaken.

- Kleding die in aanraking is geweest, geweekt is, vlekken heeft van benzine/petroleum, stoomproducten of andere ontvlambare of explosieve producten, dient niet in de droger geplaatst te worden.

Dit kan door spontane ontbranding explosie of brand veroorzaken.

- Kleding die schuimrubber bevat (ook wel latex schuim genoemd) of gelijkwaardige producten dient niet in de droger met een hitte instelling geplaatst te worden.

Schuimrubber materialen kunnen, indien verhit, brand veroorzaken door spontane verbranding.

- Plastic artikelen zoals badmutsen of waterbestendige slabbertjes voor kinderen dienen niet in de droger geplaatst te worden.

Dit kan leiden tot explosions of brand.

Installatierichtlijnen

De volgende richtlijnen leiden u door de verschillende stappen om uw droger te installeren.

Merk op dat elk onderdeel van deze handleiding belangrijke informatie geeft over de voorbereiding en het gebruik van uw droger, en het is belangrijk dat u deze handleiding volledig doorneemt voordat u de droger installeert of gebruikt. Zorg ervoor alle waarschuwingen en opmerkingen na te leven. Deze installatierichtlijnen zijn bedoeld voor gebruik door vakmensen. Lees zorgvuldig alle installatierichtlijnen.

Veiligheidsinformatie

Risico op verwondingen

De droger is erg zwaar, probeer dus niet het toestel zelf op te heffen.

Hef de droger niet op door een van de uitstekende delen vast te grijpen, zoals de uitstekende selectieknop of de deur).

- deze kunnen afbreken

Risico op struikelen

Risico op struikelen over loshangende slangen of kabels. Zorg ervoor dat losse slangen of kabels vastzitten.

Controleer de droger op beschadigingen veroorzaakt tijdens het transport.

Sluit de droger niet aan als er zichtbare sporen van beschadigingen zijn.

Als u onzeker bent, neem dan contact op met uw plaatselijke verdeler. De droger altijd volledig leegmaken alvorens deze te transporteren.

Plaats uw droger nooit in de buurt van een gaskookplaat, een verwarmingstoestel of grill want de vlammen van de branders kunnen schade aan uw droger veroorzaken. Indien de droger onder een werkvlak wordt geplaatst, laat dan 15 mm ruimte aan elke kant van de droger voor de afvoer van de lucht van het rooster achteraan. Deze luchtstroom is belangrijk voor de watercondensatie tijdens het drogen.

Als u deze droger gebruikt in de buurt van of boven op een wasmachine, gebruik dan afzonderlijke stekkers en stopcontacten voor elk toestel.

Gebruik geen 2-wegadapter of een verlengsnoer.

U kunt de droger boven op een wasmachine plaatsen om ruimte te besparen.

U kunt een stapelkit verkrijgen bij uw plaatselijke verdeler.

Richtlijnen voor installatie in een kast

De LG-droger kan boven op een wasmachine met voorlader worden geplaatst. De toestellen moeten worden geïnstalleerd met een stapelkit (zie volgende pagina).

Deze installatie moet worden uitgevoerd door een vakman zodat zowel de wasmachine als de droger degelijk geïnstalleerd worden.

Indien dit niet zorgvuldig wordt gedaan, kan de droger vallen.

Een bepaald wasmachinemodel heeft bovendien bijbehorende modellen voor stapelen, advies van een vakman is dus van essentieel belang.

WAARSCHUWING!

Netsnoer

Als het stroomsnoer beschadigd is, moet het worden vervangen door de fabrikant, een vakman of soortgelijke gekwalificeerde mensen om gevaar te voorkomen.

De voeding moet binnen het bereik liggen zodat de gebruiker na de installatie het stroomsnoer gemakkelijk uit het stopcontact kan trekken en er weer kan insteken.

Installatierichtlijnen

AARDINGSVOORSCHRIFTEN

Dit toestel moet worden geaard. In het geval van een storing of defect vermindert de aarding het risico op een elektrische schok door een pad van de minste weerstand te voorzien.

Dit toestel is uitgerust met een snoer met een aardingsdraad en een aardingsstekker.

De stekker moet in een geschikt stopcontact worden geplaatst en geaard worden in overeenstemming met alle plaatselijke wetten en voorschriften.

Bijkomende aardingsprocedure

Sommige plaatselijke reglementeringen vereisen misschien een afzonderlijke aarding. In dat geval moeten de vereiste bijkomende aardingsdraad, -klem en -schroef afzonderlijk worden aangekocht.

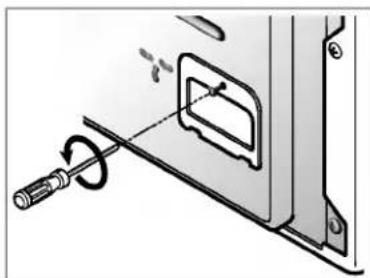

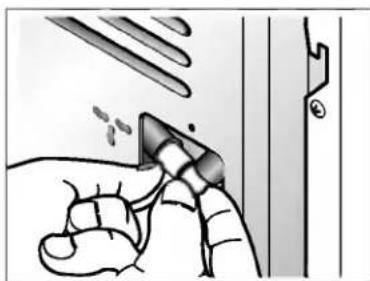

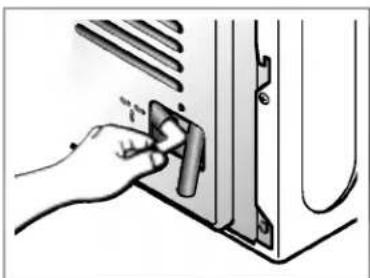

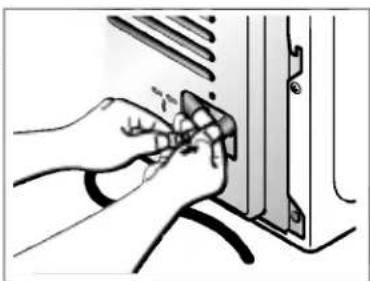

Afvoer van condensaat

De droger kan water afvoeren dat niet in de watercontainer terecht komt. Het water wordt rechtstreeks uit de droger gepompt.

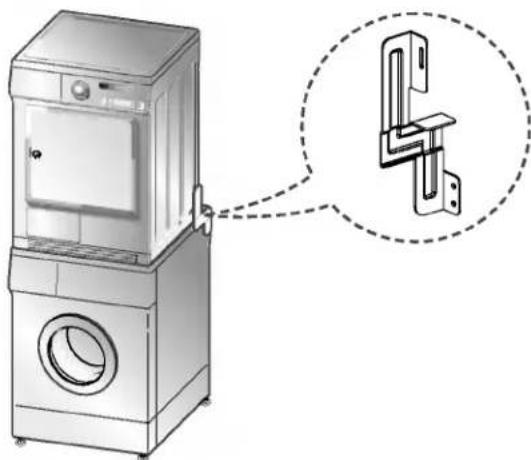

Stapelkit

Om deze droger op een LG-wasmachine te plaatsen, moet een stapelkit worden gebruikt.

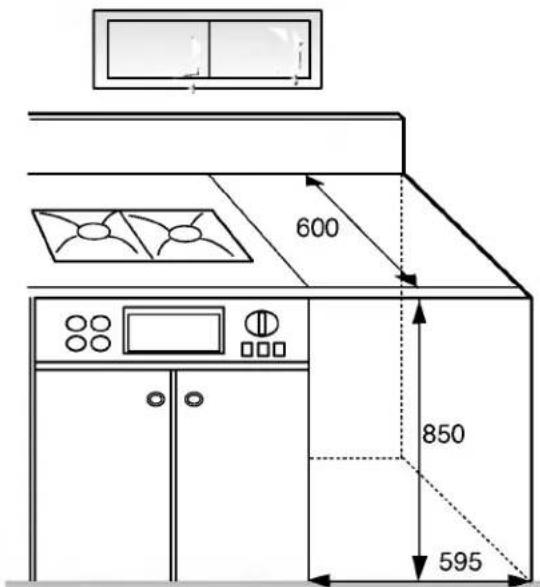

Uw droger kan worden ingebouwd. U kunt de droger onder het keukenwerkblad inbouwen.

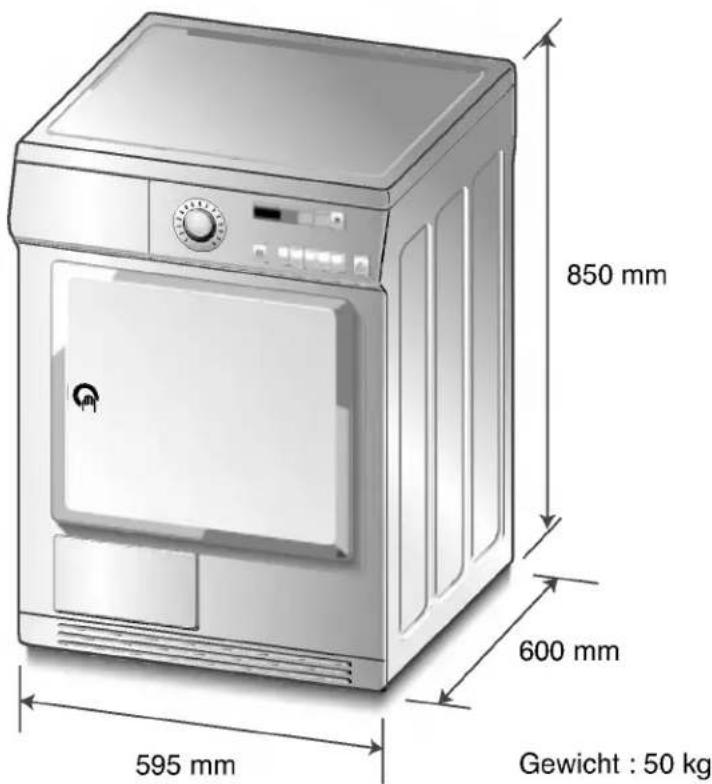

De inbouwopening moet de onderstaande afmetingen hebben.

Voor uw veiligheid moet de metalen afdekking stevig vast worden gezet.

Deze moet door een ervaren vakman geïnstalleerd worden onder een doorlopend werkblad.

600 850 595

Installatierichtlijnen

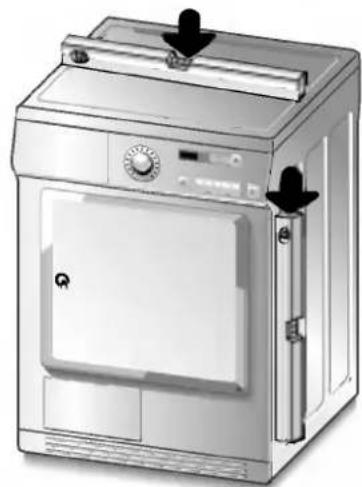

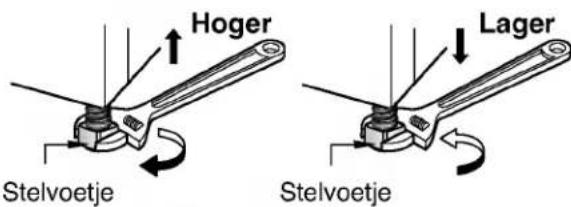

De droger waterpas zetten

Stelvoetje

Hoger Lager Stelvoetje Stelvoetje

1. Zet de droger waterpas om ongewenst lawaai en trillingen te voorkomen.

Plaats uw droger op een stevige en horizontale ondergrond, waar geen water lekt en kan bevriezen en waar geen ontvlambare producten worden opgeslagen.

1. Als de droger niet volledig waterpas staat, regel dan indien nodig in de hoogte bij met de afstelvoetjes.

Draai ze rechtsom om de droger hoger te zetten en linksom om de droger lager te zetten tot die niet meer van voor naar achter en van links naar rechts wiebelt.

\* Diagonale controle

Wanneer u diagonaal drukt op de zijkanten van het bovenvlak van de wasmachine, mag deze helemaal niet naar boven en naar beneden bewegen.

(Controleer a.u.b. beide richtingen).

Indien de machine wiebelt als u diagonaal drukt op het bovenvlak, regel de afstelvoetjes dan opnieuw bij.

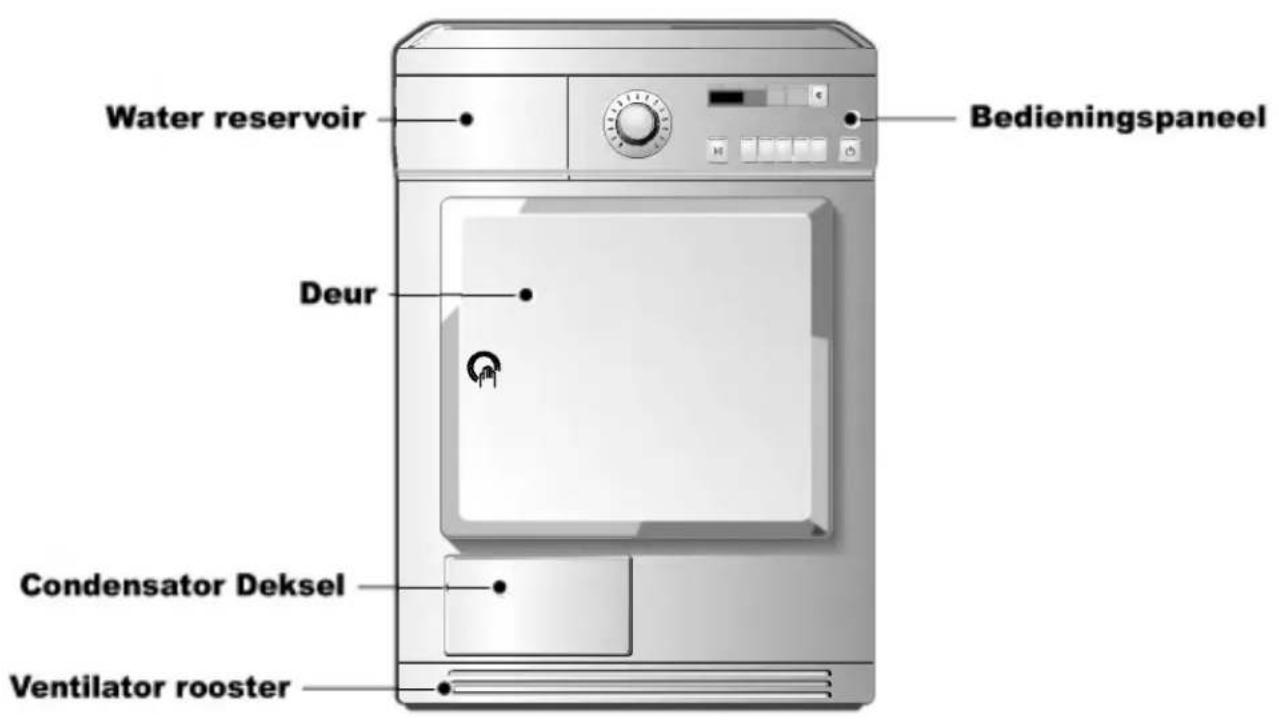

itzicht & design

Water reservoir Deur Condensator Deksel Ventilator rooster Bedieningspaneel

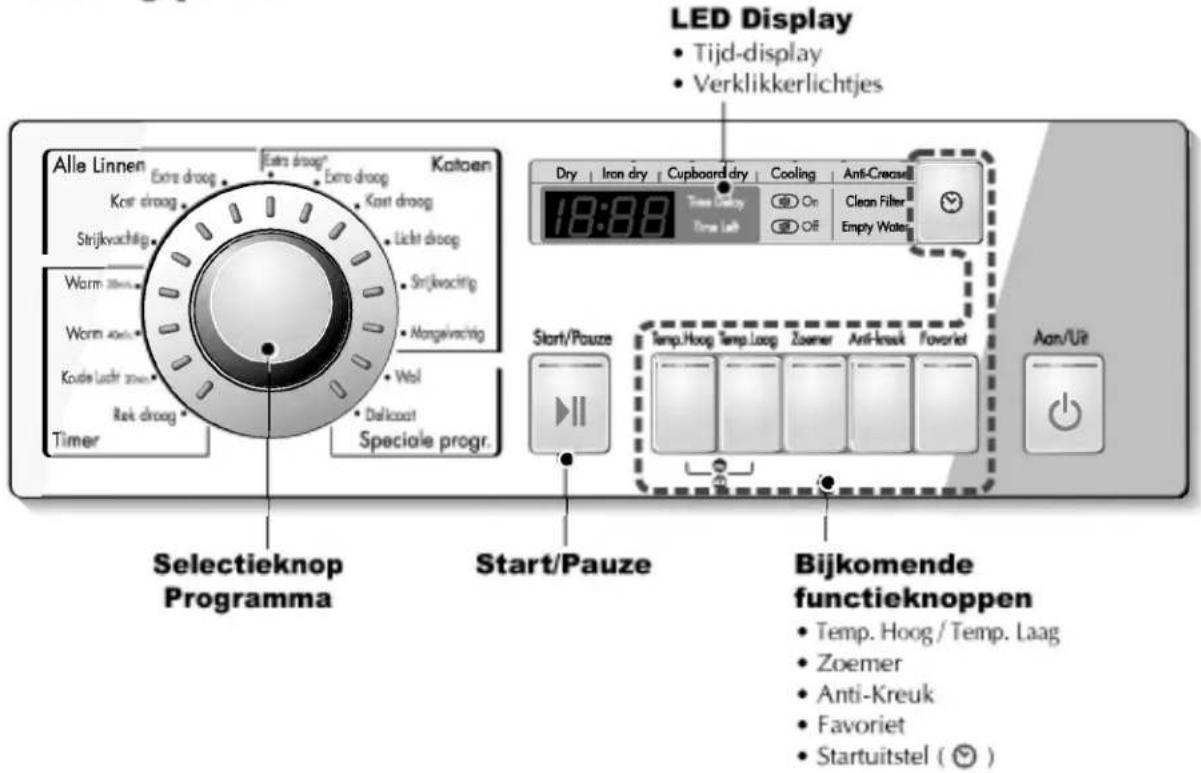

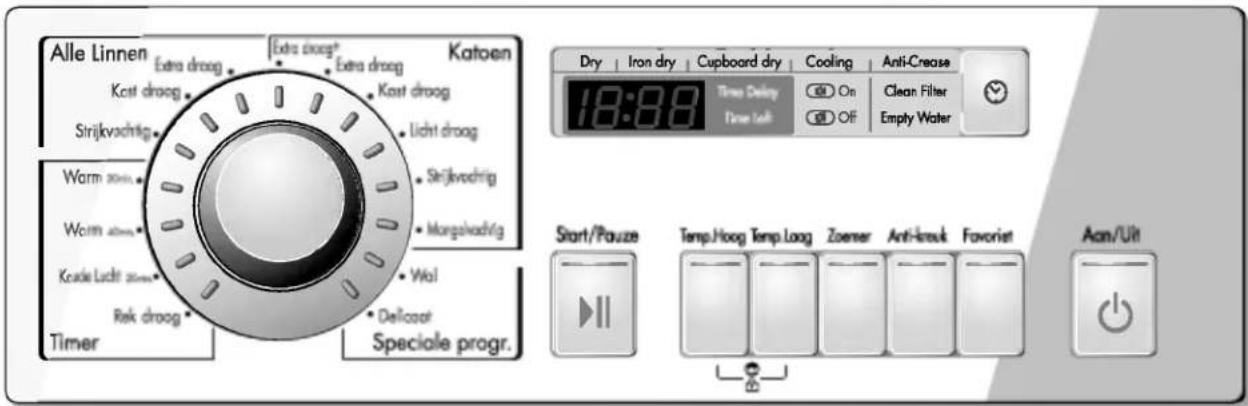

Bedieningspaneel

LED Display • Tijd-display • Verklikkerlichtjes Alle Linnen Extra droog Extra droog Katoen Kor droog Kast droog Strijkvachitig Light droog Strijkvachitig Warm 30mm Warm 40mm Kode lucht zone Rok droog Wol Dalkoat Speciale progr. Timer Selectieknop Programma Start/Pauze Bijkomende functieknoppen • Temp. Hoog / Temp. Laag • Zoemer • Anti-Kreuk • Favoriet • Startuitstel ( ☉ )

Uw droger gebruiken

Cyclusselectietabel

Automatische elektronische droogcycli		Standaard-programma
Cyclus voor gemengde stoffen (Opmerking) druk op de knop "Temp. Laag" voor hittegevoelige kledingstukken
Bed- en tafellinnen, trainingspakken, anoraks, dekens	Voor dikke en gewatteerde stoffen die niet gestreken moeten worden.	Extra droog
Hemden, bloezen en sportkleding	Voor stoffen die niet gestreken moeten worden.	Kast droog
Broeken, jurken, bloezen	Voor stoffen die gestreken moeten worden.	Strijkvochtig
Katoen (wit en gekleurd) (Opmerking) druk op de knop "Temp. Laag" voor hittegevoelige kledingstukken
Handdoeken, badjassen en bedlinnen	Voor dikke en gewatteerde stoffen.	Extra droog
Badstof handdoeken, keukendoeken, badhanddoeken, bedlinnen	Voor dikke en gewatteerde stoffen die niet gestreken moeten worden.	Extra droog +
Badhanddoeken, keukendoeken, ondergoed, katoenen sokken	Voor stoffen die niet gestreken moeten worden.	Kast droog
T-shirts, broeken, ondergoed, werkkleding	Voor stoffen die licht gestreken moeten worden, niet volledig.	Licht droog
Bedlinnen, tafellinnen, badhanddoeken, T-shirts, polohemden en werkkleding	Voor stoffen die gestreken moeten worden.	Strijkvochtig
Bedlinnen, tafellinnen, handdoeken	Voor stoffen die gestreken moeten worden.	Mangelvochtig
Tijdcycli voor specifieke tijdsduur
Badhanddoeken, badjassen, keukendoeken, gewatteerde stoffen van acryl	Kleine kledingstukken & voorgedroogd wasgoed Normaal Normale stoffen met hete temperatuur gedurende 20 minuten	Warm (20 min.)
	Kleine kledingstukken & voorgedroogd wasgoed Normale stoffen met hete temperatuur gedurende 40 minuten	Warm (40 min.)
Om stoffen op te frissen, laten ronddraaien zonder warmte		Koude Lucht (20 min.)
Sweaters, delicate stoffen, sportschoenen	Voor stoffen die u niet laat ronddraaien in de droogtrommel.	Rek droog
Speciale progr.
Wol	Voor wollen stoffen.	Wol
Zijde, dunne zijden kledingstukken, lingerie	Voor hittegevoelige stoffen zoals synthetische stoffen.	Delicaat

PAS OP!

Om uw was niet slecht te drogen, is het aanbevolen om het wolprogramma te gebruiken voor al uw wolkledij et het delicaat programma voor alle stoffen die gevoelig zijn aan warmte, zoals zijde, ondergoed en lingerie.

U

w droger gebruiken

Alvorens uw droger voor de eerste maal te gebruiken

※ Alvorens uw droger voor de eerste maal te gebruiken, moet u een aantal punten controleren.

Nadat u de verpakking hebt verwijderd, controleren of de machine niet beschadigd is en degelijk geïnstalleerd is.

1. Controleer met een waterpas of de droger volledig horizontaal staat. U kunt daarvoor de afstelvoetjes gebruiken, die u kunt vastzetten in de gewenste stand.
2. Controleer belangrijke onderdelen als watercontainer, condensor, bedieningspaneel en trommel.
3. Laat de machine 5 minuten drogen zodat de trommel binnenin warm wordt.

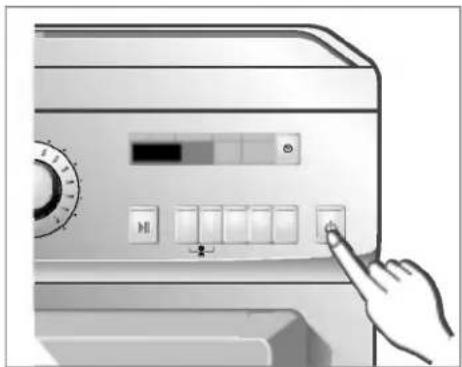

1. De stroomtoevoer inschakelen.

Druk eerst op de knop "Aan/Uit". Het verklikkerlichtje boven de knop gaat branden als de machine klaar is om te starten.

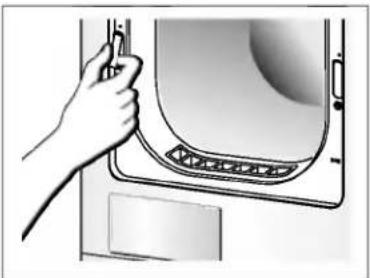

2. Open de deur.

3. Controleer pluisjesfilter, watercontainer en condensor.

De pluisjesfilter naast de deur moet na elk gebruik leeggemaakt worden.

Open de deur en controleer of de pluisjesfilter gereinigd is.

Is dit niet het geval, reinig dan zoals beschreven op pagina 15.

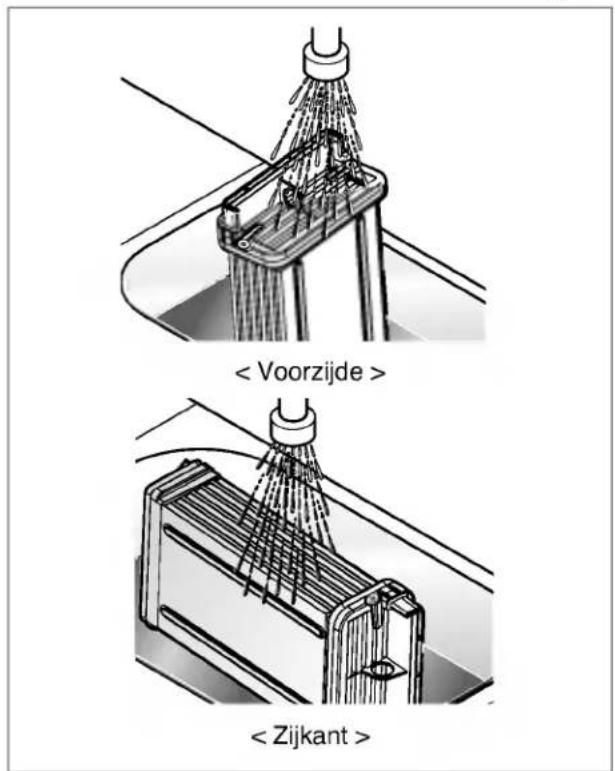

De watercontainer en condensor moeten ook worden leeggemaakt en gereinigd voor een beter droogresultaat.

4. Sorteer het wasgoed en leg het in de trommel.

Sorteer de kledingstukken per soort stof en niveau van droogte, en controleer of alle linten en riemen van de kledingstukken stevig vastzitten voor u ze in de trommel legt.

Duw al het wasgoed naar de achterkant uit de buurt van de deurvergrendeling.

Anders kan de deurvergrendeling beschadigd geraken.

Controleer de pluisjesfilter.

Uw droger gebruiken

5. Sluit de deur.

Alvorens de deur te sluiten, moet u controleren of alle kledingstoffen goed in de trommel liggen en of er rond de deur geen vreemde voorwerpen, vooral ontvlambare, geklemd zitten.

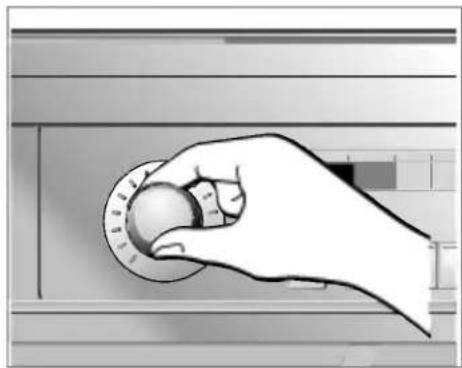

6. Kies de gewenste droogcyclus.

Kies een cyclus door de programmaknop te draaien tot het gewenste programma wordt aangegeven Indien u enkel de knop Start/Pause indrukt zonder een cyclus te kiezen, start de droger met de cyclus Kast droog [Raadpleeg de cyclusselectietabel (pagina 10) voor meer informatie].

7. Druk op de Start-knop.

U hoort de trommel draaien.

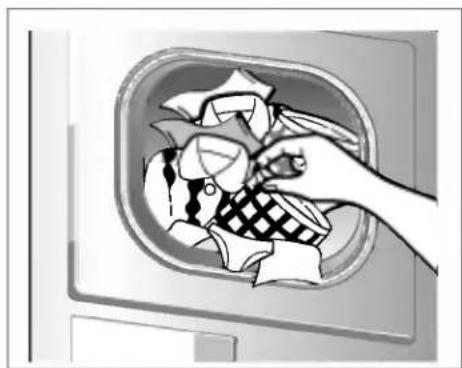

8. Na het drogen, de deur openen en het wasgoed uit de droger nemen.

Opgepast! De droger kan nog erg warm zijn.

(De droogtijd varieert afhankelijk van de gekozen cyclus of opties.)

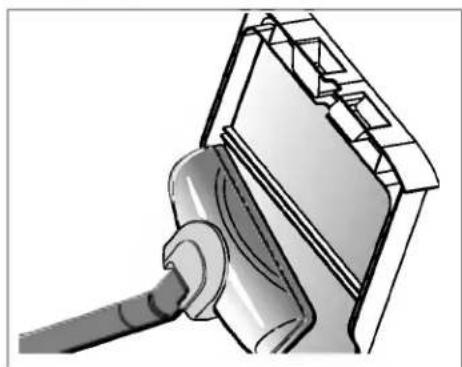

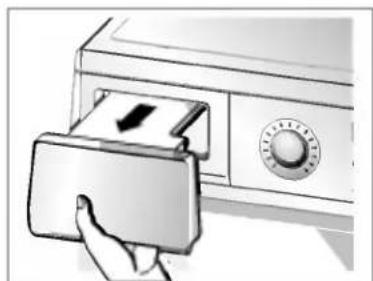

9. Reinig de pluisjesfilters en ledig de watercontainer.

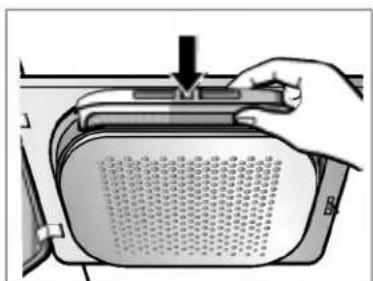

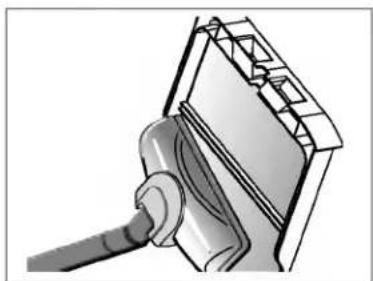

De pluisjesfilter reinigen na elke droogbeurt.

10. De droger uitschakelen.

Druk op de knop "Aan/UIT".

Kies de gewenste cyclus.

Haal de was uit de droger.

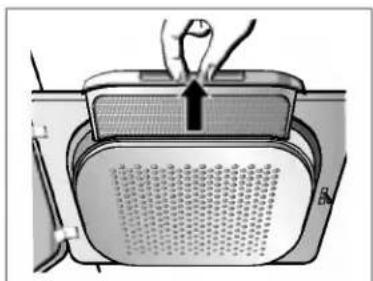

Reinig de pluisjesfilter van de deur.

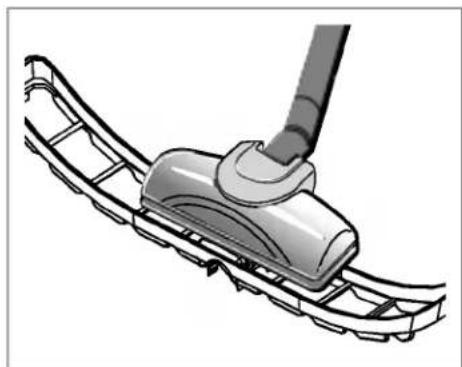

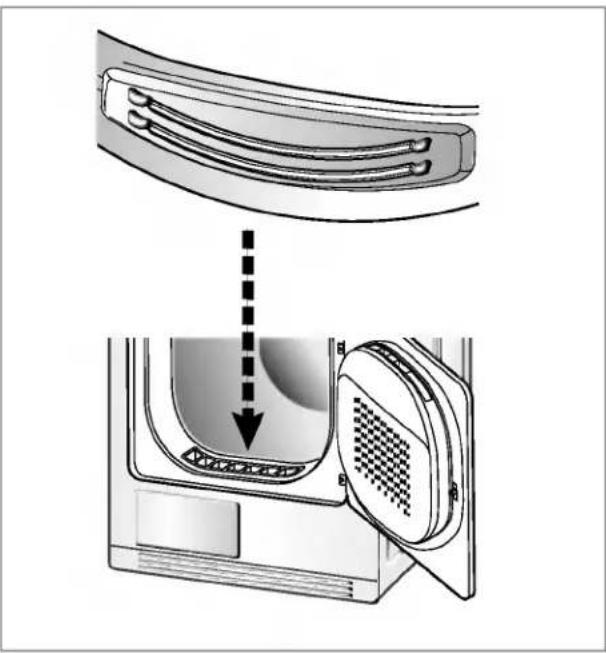

Reinig de onderste pluisjesfilter.

w droger gebruiken

Droogrek

Het droogrek wordt in de droger geplaatst zoals getoond in de afbeelding.

Verwijder de verpakking voor gebruik. Het droogrek is bedoeld voor kledingstukken die plat gedroogd moeten worden zoals sweaters en delicate stoffen.

Het droogrek gebruiken:

1. Open de deur.

2. De pluisjesfilter niet verwijderen.

3. Druk de voorkant van het frame naar beneden om stevig te bevestigen over de pluisjesfilter.

4. Leg de kledingstukken op het rek. Laat ruimte rond de stukken zodat de lucht kan circuleren. Het rek beweegt niet, alleen de trommel draait.

5. De deur sluiten.

6. Kies Rek droog.

OPMERKING

Controleer de pluisjesfilter en verwijder stof van de op het rek gedroogde kledingstukken.

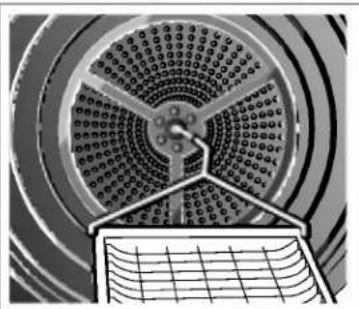

1. Steek de draad in de centrale opening.

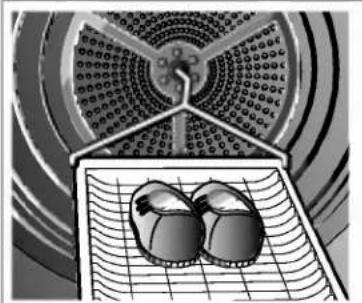

1. Leg delicate kledingstukken of sportschoenen op het droogrek.

B ijkomende functies

Alle Linnen Extra droog Extra droog Katoen Kost droog Kast droog Strijkvachrig Licht droog Warm 20min Strijkvachrig Warm 30min Morgsvachrig Kwade Licht 30min Wol Rek droog Delcoat Timer Speciale progr. Dry | Iron dry | Cupboard dry | Cooling | Anti-Crease 18:88 Time Delay On Clean Filter Time Left Off Empty Water Start/Pause Temp.Hoog Temp.Loog Zoemer Anti-Icrouk Favoriet Acan/Ult

Temp. Hoog / Temp. Laag

Deze worden gebruikt om de cyclustijd te verlengen of in te korten door de temperatuur te verhogen of te verlagen.

Deze knoppen werken alleen bij de cycli gemengde stoffen en de cycli katoen.

Als de deur tijdens het drogen wordt geopend, zal de droger stoppen.

Zoemer

De zoemer aan/uitschakelen.

Hiermee schakelt u het geluid van de zoemer in/uit. Nadat de droger is ingeschakeld en u de cyclus hebt gekozen, weerklinkt de zoemer wanneer u een bepaalde knop op het paneel indrukt. Als u dit geluid niet wenst te horen, drukt u op de knop Zoemer. De ingeschakelde knop Zoemer duidt aan dat het geluid uit staat.

Anti-Kreuk

De functie Anti-Kreuk wordt gebruikt om kreuken en vouwen te vermijden in wasgoed dat niet onmiddellijk na de droogcyclus uit de trommel wordt genomen.

Met deze functie start en pauzeert de droger regelmatig tot het einde van de cyclus.

Wanneer de deur tijdens het anti-kreukproces wordt geopend, wordt de functie geannuleerd.

Maar indien de deur wordt geopend tijdens het anti-kreukproces wordt deze functie onthouden en uitgevoerd.

Favoriet

Als u een bepaalde cyclus als uw voorkeurcyclus wenst in te stellen, gebruikt u "Favoriet".

Eens de favoriete cyclus is opgeslagen, kunt u deze telkens opnieuw gebruiken tot u de instelling wijzigt.

Bijvoorbeeld: u schakelt de stroomtoevoer in en kiest Extra droog+ in de cyclus Katoen en Temp. Laag en Anti-Kreuk en daarna drukt u op "Favoriet" tot de droger een biebgeluid geeft. Dat duurt ongeveer 3 seconden. Meer hoeft u niet te doen.

De volgende keer dat u de droger inschakelt en op "Favoriet" drukt, ziet u de voornoemde opties weergegeven op het paneel.

Startuitstel ( ⓧ )

U kunt de functie Startuitstel gebruiken om de droogcyclus op een later tijdstip te starten.

De maximale startuitstel is 19 uur.

1. Schakel de droger in
2. Kies de cyclus
3. Stel de startuitstel in
4. Druk op de knop Start/Pauze.

Nadat de ingestelde tijd voorbij is, zal de droger starten.

Vergrendeld ( )

Voor de veiligheid van uw kinderen gelijktijdig gedurende ongeveer 3 seconden op de knoppen Temp. Hoog en Temp. Laag drukken.

U kunt deze functie controleren, de droger geeft "CL" weer in het LED-venster.

U

w droger onderhouden

Hoe belangrijk onderhoud en reinigen is \~

Het is niet moeilijk om uw droger te onderhouden. U moet enkel de hierna volgende informatie volgen.

Pluisjesfilter reinigen

De pluisjesfilter na elk gebruik reinigen en voor elk gebruik controleren. De pluisjesfilter moet ook worden gereinigd als het verklikkerlichtje "Clean Filter" gaat branden en de zoemer weerklinkt als de droger werkt:

Door de filter te reinigen en leeg te maken worden droogtijd en energieverbruik verminderd, en gaat uw droger langer meer.

1. Open de deur.

2. Trek de filter eruit.

1. Reinig de filter met een stofzuiger of spoel hem onder de waterkraan.

1. De filter terugplaatsen.
2. Duw de filter volledig naar beneden zodat de deur niet wordt gehinderd.

Reinig de pluizenfilter niet met water, water op de pluizenfilter vermindert de droogprestaties.

Pluisjesfilter reinigen tijdens een cyclus

Als het verklikkerlichtje "Clean Filter" knippert tijdens het gebruik, reinig dan onmiddellijk de filter. 1. Laat de droger afkoelen en ga als volgt te werk. 2. Druk op de knop Start/Pause.

Ledig de watercontainer

Gecondenseerd water wordt verzameld in de watercontainer.

De watercontainer moet na elk gebruik geledigd worden. Doet u dit niet dan kan het gebeuren dat de machine minder degelijk droogt.

Als de watercontainer vol is, gaat het verklikkerlichtje "Empty Water" branden en de zoemer weerklinkt tijdens het drogen. In dit geval moet de watercontainer binnen het uur geledigd worden.

1. Trek de watercontainer eruit.

1. Duw terug op zijn plaats.

2. Druk op de knop Start/Pause.

w droger onderhouden

Condensor

De condensor is een belangrijk onderdeel voor een goed droogresultaat, u moet deze dus zorgvuldig onderhouden. Het is raadzaam de condensor drie tot vier keer per jaar te reinigen.

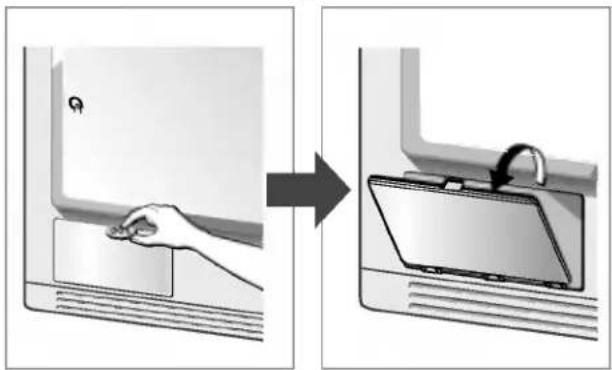

1. Open de afdekking van de condensor met een muntstuk of een platte schroevendraaier.

1. Open het deksel door de afgrendeling te verdraaien.

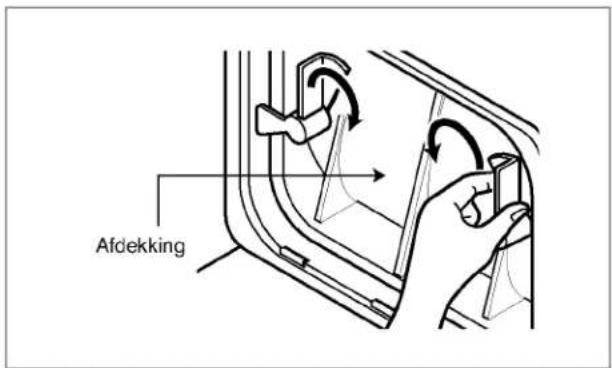

Afdekking

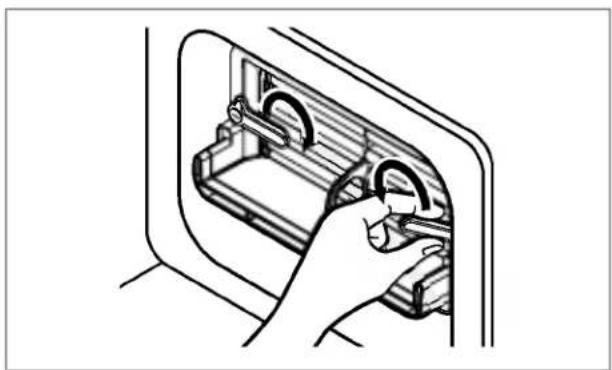

1. Zet beide vergrendelingen los door ze naar elkaar te draaien.

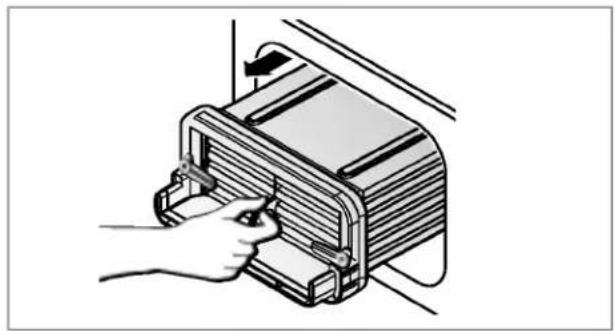

1. Trek de condensor eruit door een vinger in de opening te steken op de voorkant van de condensor. (Gebruik vooral geen kracht)

1. Reinig de condensor volledig onder de waterkraan door het water er door te laten lopen.

< Voorzijde > < Zijkant >

1. Sluiten in de omgekeerde volgorde van het openen.

U

w droger onderhouden

Ventilatierooster vooraan

Stofzuig het ventilatierooster vooraan 3-4 maal per jaar om pluisjes en vuil te verwijderen die de invoer van lucht bemoeilijken.

Afvoer gecondenseerd water

Normaal wordt het gecondenseerde water naar de watercontainer gepompt die later geledigd wordt.

Water kan daarnaast ook rechtstreeks worden afgevoerd via een afvoerslang, vooral als een droger boven op de wasmachine is geplaatst.

Met de aansluitkit voor de afvoerslang kunt u de waterafvoer veranderen en het water via de afvoer verwijderen.

Volg daarvoor de onderstaande stappen.

1. Schroef de afdekking los.

1. Verwijder de aansluitkit.

Deze sensor meet het resterende vocht in het wasgoed tijdens het drogen en moet telkens worden gereinigd. Reinig dit onderdeel om kalk op het oppervlak van de sensor te verwijderen. Droog de sensoren binnen in de trommel (zoals getoond op de afbeelding).

1. Haal de watercontainer slang uit de kit.

1. Sluit de afvoerslang aan op de kit.

w droger onderhouden

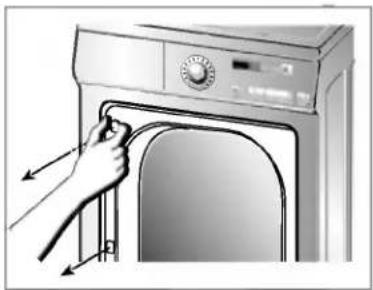

De deur omkeren

De deur kan worden omgekeerd om de droger aan te passen aan uw omstandigheden. De deurscharnier is in de fabriek aan de rechterkant aangebracht.

Let op!

1. Wees voorzichtig dat u uw handen niet verwondt, wees voorzichtig en gebruik een scherp werktuig zoals een kleine schroevendraaier of een schroevendraaier met gleuf.

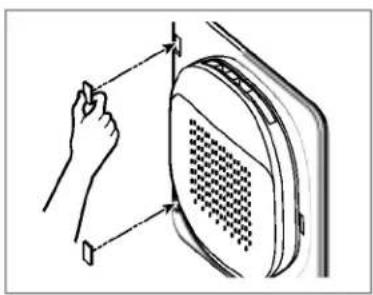

2. Wanneer de deur is omgekeerd, moet ook de sticker op de deur worden vervangen. Gebruik geen machineschroevendraaier.

3. Schroef eerst de onderste scharnier los en dan de bovenste. Plaats ze op een deken om krassen te voorkomen.

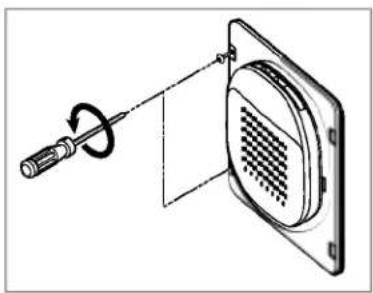

1. Verwijder de afdekking van het deurslot.

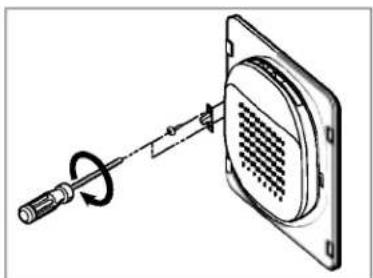

1. Verwijder het deurslot en plaats opnieuw waar de afdekking is.

1. Verwijder de twee afdekkingen van de scharnierpunten.

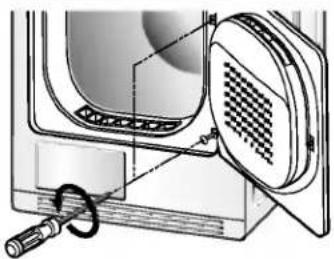

1. Schroef de twee deurscharnieren los.

1. Plaats de beide scharnierafdek-kingen opnieuw waar de deurscharnier is.

1. Plaats de deurhendel op de omgekeerde plaats.

w droger onderhouden

De lamp vervangen

De lamp kan erg heet zijn wanneer het drogen net beëindigd is. Voor u de lamp vervangt, moet u er dus voor zorgen dat de binnenkant van de trommel afgekoeld is.

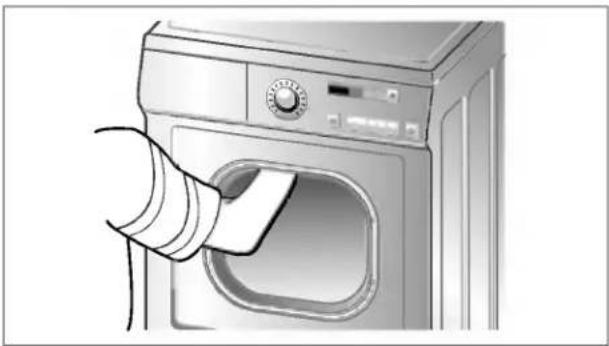

1. Open de deur, steek een hand in de trommel en trek aan de lampafdekking.

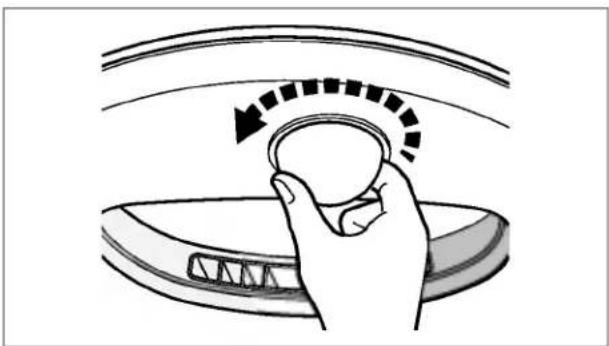

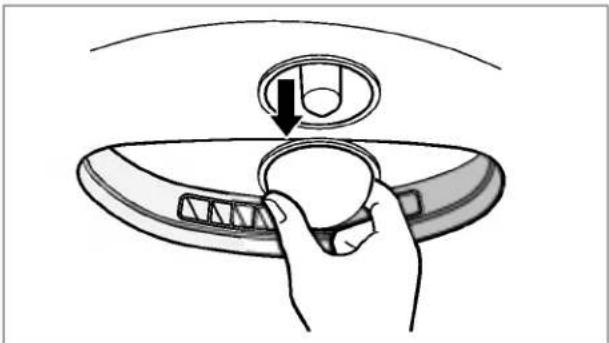

1. Houd de lamp vast met een hand en gebruik wat kracht om deze rechtsom te draaien.

1. Verwijder de lampafdekking van de stekkerbehuizing.

Voor u dit doet het stroomsnoer uittrekken om een elektrische schok te voorkomen.

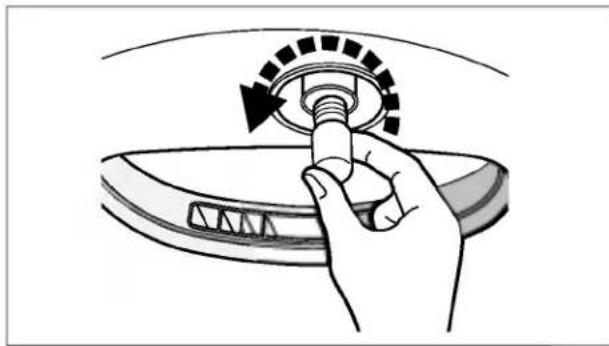

1. Verwijder deze lamp door linksom te draaien. Wees voorzichtig en laat de lamp niet vallen.

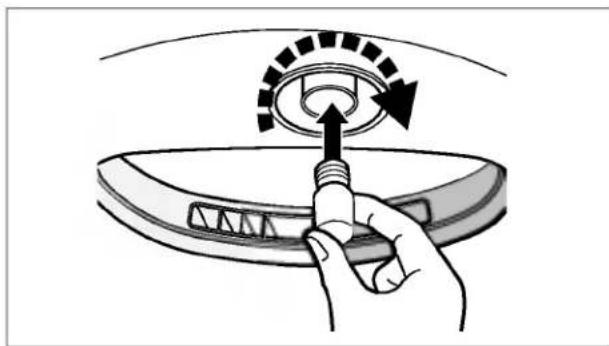

1. Schroef de nieuwe lamp in de andere richting in.

Voor dit werk heeft u geen speciale werktuigen nodig. Alles kan met de hand worden gedaan.

ijkomende tips voor slim gebruik

Droogrichtlijnen

Capaciteit per type wasgoed

Katoen	7 kg
Alle	3,5 kg
Wol	1,5 kg
Delicaat	1,5 kg

Wollen stoffen

Droog Wol enkel via het "Wol" programma. Volg steeds eerst de fabriekslabels. Het linnen is Niet volledig droog bij het beëindigen van de droogcyclus. Herhaal nooit de droogcyclus. Hierna vindt u labels voor het onderhoud van stoffen.

Geweven en gebreide stoffen

Bepaalde geweven en gebreide stoffen kunnen krimpen, afhankelijk van hun kwaliteit.

Strijkvrije en synthetische stoffen

Overbelast uw droger niet.

Haal strijkvrije stukken onmiddellijk na het drogen uit de machine om kreuken zoveel mogelijk te vermijden.

Babykleren en nachthemden

Volg steeds de instructies van de fabrikant.

Rubber en kunststof

Droog geen stukken die geheel of gedeeltelijk bestaan uit rubber of kunststof, zoals:

a) schorten, slabbetjes, stoelovertrekken

b) Gordijnen en tafellinnen

c) Badmatten

Glasvezel

Droog geen voorwerpen met glasvezel.

In de droger achtergebleven glasdeeltjes kunnen bij de volgende droogbeurt in uw kleren terechtkomen en huidirritatie veroorzaken.

Labels voor het onderhoud van stoffen

In kledingstukken zijn eigen labels voor onderhoud aangebracht, volg de aanbevelingen op deze labels.

Volg niet enkele deze aanbevelingen, maar sorteer wasgoed ook volgens afmeting en soort stof.

Overbelast de droger niet om energie en tijd te besparen, zo krijgt u het beste droogresultaat.

Hierna vindt u labels voor het onderhoud van stoffen.

Symbolen	Instructies
	Drogen
	Drogen in de trommel
	Strijkvrij/Kreukvrij
	Voorzichtig /Delicaat
	Niet drogen in de trommel
	Niet drogen
	Zeer heet
	Gemiddeld warm
	Minder warm
	Geen hitte / lucht
	Te drogen hangen
[KSXH]	Laten uitdruipen
	Plat drogen
	In de schaduw

B ijkomende tips voor slim gebruik

Reserveonderdelen

Reserveonderdelen die u nodig hebt, worden geleverd volgens de garantievoorwaarden.

De onderdelen die door de garantie worden gedekt, zijn gratis.

Indien ze niet gratis zijn, moeten ze worden gekocht bij de plaatselijke verdeler.

De droger afvoeren

Verwijder de droger op een veilige manier uit de buurt van kinderen om ongevallen te voorkomen.

Deur en afdekking en andere uitstekende voorwerpen moeten worden verwijderd en het stroomsnoer afgesneden om verder gebruik te voorkomen.

Daarna kan de droger veilig worden weggedaan.

Contactpersoon voor onderhoud

Als er iets misloopt met uw droger moet u eerst de tabel met mogelijke problemen doorlopen.

Indien u een probleem vindt dat u niet kunt verhelpen moet u contact opnemen met het servicecentrum.

Uw contactpersoon van de servicedienst zal u de volgende vragen stellen:

1. Uw naam, adres en postcode.
2. Uw telefoonnummer.
3. Beschrijving van het probleem.
4. Het modelnummer en serienummer van uw droger.
5. De aankoopdatum.

Accessoires

De accessoire onderdelen worden alleen bij de volgende modellen geleverd.

1. Condensaatafvoerslang

U dient, in geval van stapelen, de droger op de LG wasmachine te plaatsen.

Een stapelkit dient afzonderlijk gekocht te worden.

roblemen verhelpen

Tips om problemen te verhelpen

Om tijd en geld te besparen vindt u op de volgende pagina een aantal antwoorden op uw vragen voor u het servicecenter belt.

Vragen	Wat te doen
Droger werkt niet	1. Controleer of de stekker in het stopcontact steekt.2. Controleer of de knop "Start" is ingedrukt.3. Controleer of de deur goed is gesloten.4. Controleer of de kamertemperatuur lager is dan 5°C.5. Controleer of er geen zekering gesprongen is of de stroomverbreker niet is geactiveerd en vervang. (Opgelet: Elektrische drogers hebben meestal twee zekeringen of stroomverbrekers) Nadat u de watercontainer hebt leeg gegoten en de filter hebt gereinigd tijdens het drogen, moet u opnieuw de knop Start indrukken om verder te drogen.
Het drogen duurt erg lang	1. Na elke lading de filter reinigen.2. Controleer of de watercontainer leeg is.3. Controleer of de condensor proper is.4. Controleer het juiste programma voor elk soort stof.5. Controleer of het luchtventilatierooster of het rooster achteraan de droger niet geblokkeerd is.6. Controleer of de kledingstukken niet "uitzonderlijk nat" zijn.7. Controleer of het juiste programma is gekozen.8. Controleer of de droger niet overbelast is.
Controleer of het verklikkerlampje brandt "Clean Filter"	1. Controleer of de filter gereinigd is.2. Controleer of de condensor niet verstopt is.
De trommelverlichting functioneert niet	Controleer de lampdraad.
Kledingstukken bevatten heel wat pluisjes	1. Controleer of de pluisjesfilter leeg is.2. Controleer of er enkel gewassen kledingstukken in de droger liggen.3. Controleer of het wasgoed in de droger juist gesorteerd is.4. Controleer of de droger niet overbelast is.5. Controleer of er geen papier, papieren zakdoekjes of soortgelijke zaken in de zakken van het wasgoed steken.
De droogtijd klopt niet	De droogtijd voor een lading hangt af van de ingestelde warmte, de hoeveelheid wasgoed, het soort stof, hoe nat de kledingsstukken zijn en de staat van de pluisjesfilter.
Het water lekt	Controleer of de deur en de afdekking niet vuil en beschadigd is.
De kledingstukken zijn gekreukt	Controleer of de droger niet overbelast is. Probeer een kortere droogtijd en verwijder de kledingsstukken terwijl ze nog een beetje vochtig zijn.
De kledingstukken zijn gekrompen	Om krimpen te voorkomen, moet u zorgvuldig de wasvoorschriften voor elk kledingsstuk volgen, sommige stoffen krimpen wanneer ze worden gewassen.Andere stoffen kunnen worden gewassen maar krimpen in de droger.

roblemen verhelpen

Defecten

- dE : LED geeft " dE " weer als de deur open is. De deur moet worden gesloten en de start-knop ingedrukt om het drogen te hervatten.

Indien de droger stopt met drogen als gevolg van stroomuitval of andere oorzaken, zal er een hoge temperatuur en hoge vochtigheidsgraad in de droger aanwezig blijven.

De droger kan beschadigd raken en de levensduur verminderen indien u de droger in deze stand laat staan. Open de deur zodat de hoge temperatuur en de hoge vochtigheidsgraad kunnen ontsnappen uit de droger, indien de droger stopt terwijl het droogprogramma nog niet is voltooid.

- EHE : Dit is een aanwijzing dat er een hoge temperatuur en hoge luchtvochtigheid in de droger aanwezig is, waardoor deze tijdens het drogen is gestopt. Verwijder de te drogen kleding, laat de deur open staan, en ventileer de droger minstens een uur goed voordat u deze weer gebruikt. (Neem contact op met een service centrum indien de omstandigheden niet veranderen na ventilatie.)

- ELE : Trek de stekker uit het stopcontact en neem contact op met een service centrum indien deze foutmelding niet verdwijnt.

• E : Trek de stroomstekker uit en neem contact op voor hulp.

Technische gegevens

850 mm 600 mm 595 mm Gewicht : 50 kg

Controleer het vermogen van de droger op het plaatje.

	Inbouw of onderbouw	Werkblad
Zijkanten	0 mm	0 mm
Bovenkant	0 mm	250 mm
Achterkant	25 mm	125 mm

Ventilatievereisten

Inbouw of onderbouw	Werkblad
Zorg voor een luchtstroom van 112 kub. voet /min door de droger.	De kastdeur moet 2 openingen met jaloezielatten hebben, elk met een minimumoppervlakte van 387 cm ^2 elk op 8 cm van de onder- en bovenkant van de deur.

Uw oude toestel wegdoen

1. Als het symbool met de doorgekruiste verrijdbare afvalbak op een product staat, betekent dit dat het product valt onder de Europese Richtlijn 2002/96/EC.

2. Elektrische en elektronische producten mogen niet worden meegegeven met het huishoudelijk afval, maar moeten worden ingeleverd bij speciale inzamelingspunten die door de lokale of landelijke overheid zijn aangewezen.

3. De correcte verwijdering van uw oude toestel helpt negatieve gevolgen voor het milieu en de menselijke gezondheid voorkomen.

4. Wilt u meer informatie over de verwijdering van uw oude toestel? Neem dan contact op met uw gemeente, de afvalophaaldienst of de winkel waar u het product hebt gekocht.

■ Wat wordt niet gedekt door de garantie

Bezoek van de servicedienst bij u thuis om u richtlijnen te geven over het product. Indien de machine wordt aangesloten op een andere spanning dan die aangegeven op het vermogenplaatje.

Als het defect wordt veroorzaakt door ongevallen, onachtzaamheid, verkeerd gebruik of overmacht.

De garantie geldt niet als het defect wordt veroorzaakt door andere dan huishoudelijke factoren of indien de machine niet wordt gebruikt zoals aangegeven in de gebruikershandleiding.

Als het defect wordt veroorzaakt door ongedierte zoals ratten of kakkerlakken.

Lawaai of trillingen die als normaal worden bestempeld, zoals het geluid van de waterafvoer, het geluid van het ronddraaien en de waarschuwingsbiebs.

Het corrigeren van de installatie, het product afbreken, de afvoer veranderen.

Normaal onderhoud zoals aanbevolen in de handleiding.

Verwijderen van vreemde voorwerpen/stoffen van de machine, met inbegrip van de pomp en de filter van de toevoerslang, bijvoorbeeld grint, nagels,

beugeldraden van bh's en knopen enz

Vervangen van zekeringen of corrigeren van de bedrading of van de loodgieterij in huis.

Corrigeren van niet toegelaten herstellingen.

Incidentele of vervolgschade aan persoonlijke eigendommen veroorzaakt door mogelijke defecten van deze machine.

Dit product wordt niet gedekt als het wordt gebruikt voor commerciële doeleinden.

(Bijvoorbeeld: openbare ruimtes zoals openbare toiletten, huurhuizen, trainingcentra, studentenhuizen)

Indien de machine wordt geïnstalleerd buiten het normale servicegebied, zijn de transportkosten voor het herstellen van de machine of het vervangen van defecte onderdelen ten laste van de eigenaar.

Garantievoorwaarden voor droger

1. De garantietermijn begint met de aankoopdatum en duurt 24 maanden. Het begin van de garantietermijn geldt als bevestigd, wanneer de koper het aankoopbewijs (kwitantie/ kassabon) voorlegt samen met de door de verkoper ingevulde en ondertekende garantiekaart.

Het serienummer van het product moet overeenstemmen met het ingevulde nummer op de garantiekaart!

1. Tijdens de garantieperiode verhelpen wij gratis alle gebreken, indien aangetoond kan worden dat ze veroorzaakt zijn door fabricage- of materiaalfouten.

2. De garantie is niet van toepassing voor beschadigingen die voortkomen uit ondeskundige behandeling, het niet in acht nemen van de handleiding en normale slijtage. De garantie geldt ook niet voor versleten onderdelen en licht breekbare delen (zoals bijv. kijkvensters, glim- en gloeilampen).

Beschadigingen die het gevolg zijn van transport en ook de verzendings- en verpakkingskosten vallen niet onder deze garantie.

1. De beslissing over herstelling, omruiling of vervanging is aan ons voorbehouden. Omgeruilde of vervangen onderdelen worden onze eigendom. Door herstelling of vervanging van onderdelen wordt de garantietermijn niet verlengd.

2. De garantie vervalt zodra herstellingen aan het het apparaat verricht worden door personen die niet voor service geautoriseerd zijn door LG Electronics en vervalt tevens zodra het apparaat ingezet wordt voor professionele doeleinden.

3. Het is noodzakelijk dat de originele verpakking bewaard wordt, om het apparaat voor herstelling zonder risico op beschadigingen te kunnen transporteren.

4. Om de garantie aan te spreken moet u zich wenden tot uw handelaar of een geautoriseerd servicecenter.

5. Andere aanspraken zijn uitgesloten! Indien delen van deze bepalingen ongeldig zijn, dan gelden ze naar inhoud. De geldigheid van de andere bepalingen wordt hierdoor niet beïnvloed.

Garantiecertificaat

Voor dit apparaat verlenen wij een garantie van 24 maanden!

Gedurende deze garantieperiode van 24 maanden verplichten wij ons ertoe uw apparaat gratis te herstellen of de vervangstukken gratis ter beschikking te stellen bij uw vakhandelaar, indien het niet meer naar behoren functioneert door fabricage- of materiaalfouten. Andere aanspraken zijn uitgesloten. Voor het overige gelden de op de keerzijde vermelde garantiebepalingen!

Toesteltype :

Serienr :

Naam van de koper :

Aankoopdatum :

stempel/ handtekening van de handelaar

Memo

aractéristiques
