RV1329C7T - Sèche-linge LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-linge professionnel (électrique et gaz)
Marque	LG
Modèle	RV1329C7T
Capacité de séchage	10 kg (électrique) / 10,2 kg (gaz)
Dimensions (L × P × H)	686 mm × 764 mm × 983 mm (simple)
Poids net	59,4 kg
Niveau sonore	< 70 dB(A)
Type de tambour	Acier inoxydable
Panneau de commande	Affichage DEL, boutons cycle, départ/pause, témoins d'état
Cycles de séchage	Température élevée, moyenne, basse, sans chaleur

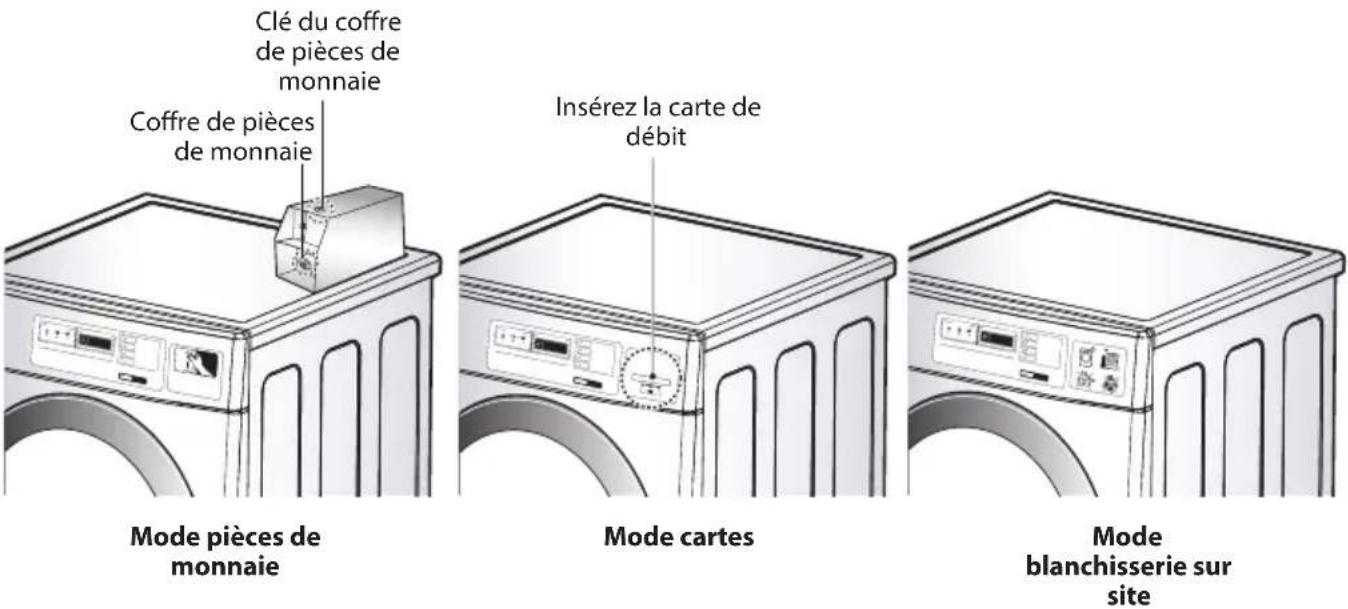

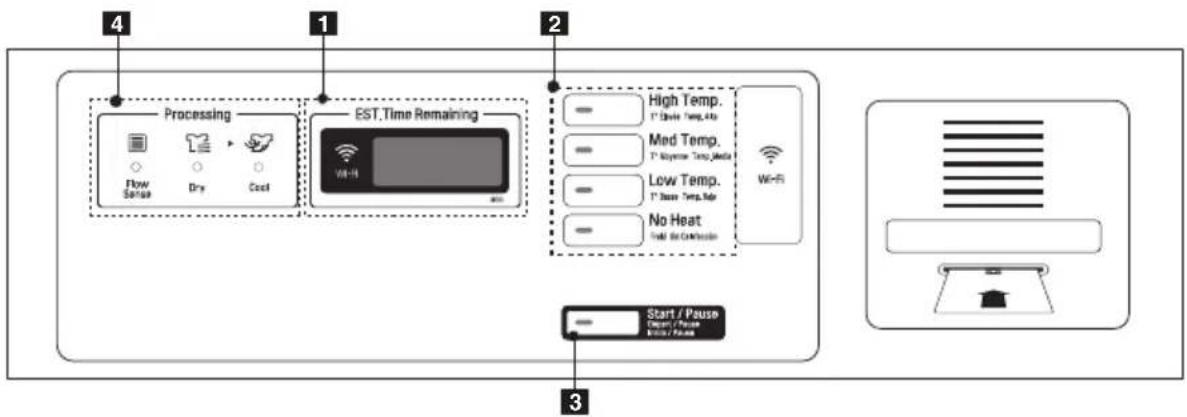

Modes de paiement	Pièces de monnaie, carte, blanchisserie sur site (gratuit)
Programmation	Configuration des prix, durées, options (mode entretien avec mot de passe)
Fonctions intelligentes	Wi-Fi, application Laundry Lounge (surveillance et contrôle)
Filtre à charpie	Nettoyage après chaque cycle obligatoire
Conduit d'évacuation	Diamètre 4 pouces (10,2 cm), métal rigide ou flexible
Installation	Superposable avec kit fourni (uniquement sur modèles compatibles)
Alimentation électrique	Voir plaque signalétique (mise à la terre obligatoire)
Sécurité	Verrouillage de porte, protection contre les surcharges, arrêt automatique
Entretien	Nettoyage extérieur et intérieur, vérification annuelle des conduits
Garantie	Exclusions : utilisation non domestique, réparations non autorisées, dommages accidentels
Accessoires inclus	Kit de superposition, fiche de blanchisserie sur site (selon mode)

FOIRE AUX QUESTIONS - RV1329C7T LG

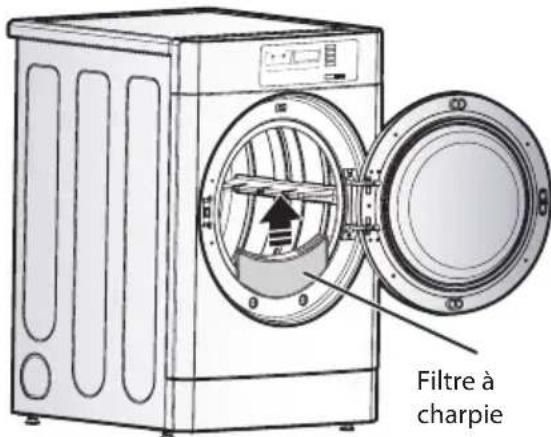

Comment nettoyer le filtre à charpie ?

Nettoyez le filtre après chaque cycle : retirez-le en tirant vers le haut, puis retirez la charpie à la main, à l'aspirateur ou lavez-le à l'eau chaude savonneuse s'il est encrassé. Ne jamais faire fonctionner le sèche-linge sans filtre.

Que faire si le code d'erreur EE1 s'affiche ?

Le code EE1 indique un problème avec le thermistor (capteur de température). Contactez un technicien qualifié pour remplacer le thermistor. Ne tentez pas de réparer vous-même.

Puis-je superposer ce sèche-linge sur une lave-linge ?

Oui, le modèle RV1329C7T est prévu pour une superposition sur des lave-linge compatibles (ex: FH069FD2MS). Utilisez le kit de superposition fourni et suivez les instructions d'installation. Ne superposez jamais la laveuse sur le sèche-linge.

Comment régler les prix pour un usage commercial ?

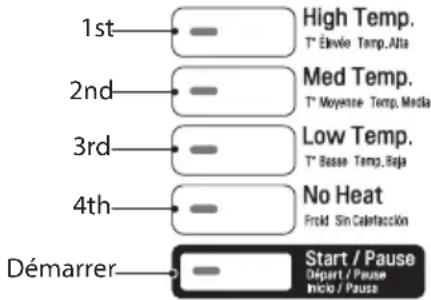

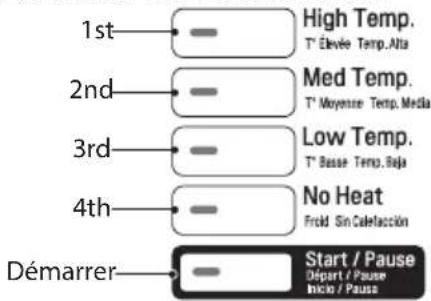

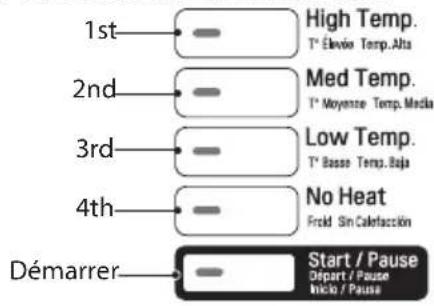

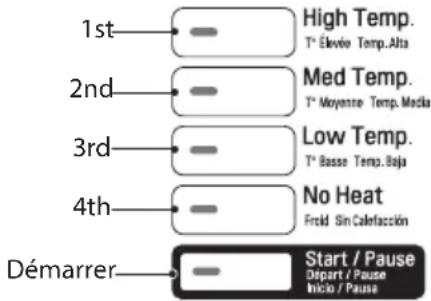

Accédez au mode de programmation en basculant l'interrupteur technique (mode pièces) ou en insérant une carte technicien. Saisissez le mot de passe par défaut 3000, puis paramétrez les prix réguliers, réduits et d'appoint dans les menus correspondants. Les prix varient selon le pays.

Quelle est la capacité maximale de séchage ?

La capacité maximale est de 10 kg pour le modèle électrique et de 10,2 kg pour le modèle à gaz. Ne dépassez pas cette charge pour éviter des performances réduites.

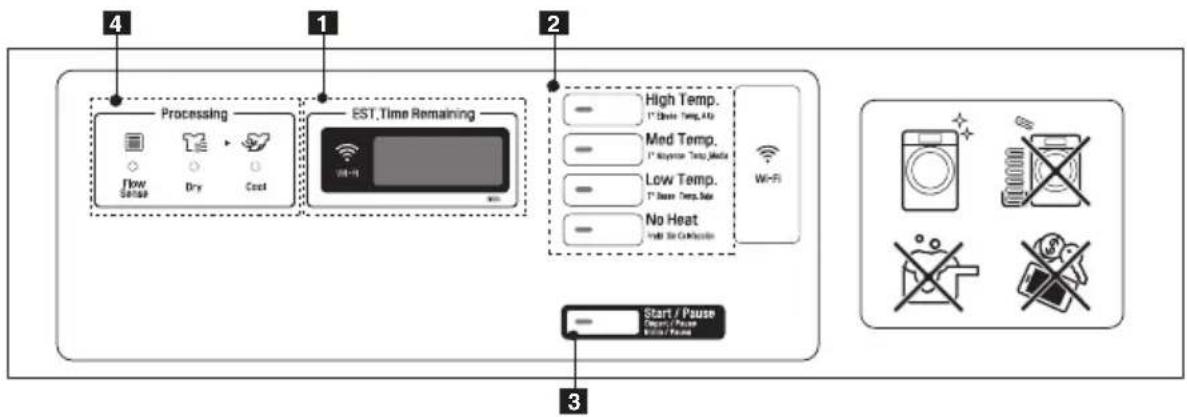

Comment utiliser le mode blanchisserie sur site ?

Dans ce mode, le sèche-linge fonctionne gratuitement (sans pièces ni carte). Sélectionnez le cycle souhaité et appuyez sur Démarrage. Le temps de séchage peut être ajusté de 1 à 100 minutes en appuyant sur le bouton de cycle. Ce mode est destiné aux laveries collectives.

Que signifie le voyant Flow Sense ?

Le voyant Flow Sense clignote lorsque le conduit d'évacuation est obstrué par la charpie. Vérifiez et nettoyez le conduit immédiatement pour éviter les risques d'incendie et améliorer l'efficacité.

Comment réinitialiser les paramètres d'usine ?

Dans le mode de programmation, accédez à la fonction 'Réinitialisation des paramètres d'usine' (menu TEST). Confirmez pour restaurer les réglages par défaut. Après réinitialisation, réglez votre pays dans le menu 'Loc'.

Puis-je utiliser une carte de crédit pour payer ?

Non, le système de paiement accepte uniquement des pièces de monnaie ou une carte spéciale (type carte de lavage). Le type de lecteur de cartes peut être configuré (Greenwald ou ESD). Les cartes bancaires ne sont pas compatibles.

Comment installer le conduit d'évacuation ?

Utilisez un conduit métallique rigide ou flexible de 4 pouces (10,2 cm) de diamètre. Dirigez-le vers l'extérieur. N'utilisez pas de plastique ou de matériau combustible. Assurez-vous que le conduit est court, sans obstruction et bien jointoyé avec du ruban à conduit.

MODE D'EMPLOI RV1329C7T LG

Avant de commencer l'installation, lisez attentivement ces instructions. Cela simplifiera l'installation et assurera que le produit soit installé correctement et en toute sécurité. Conservez ces instructions à proximité du produit après installation pour référence ultérieure.

Sommaire

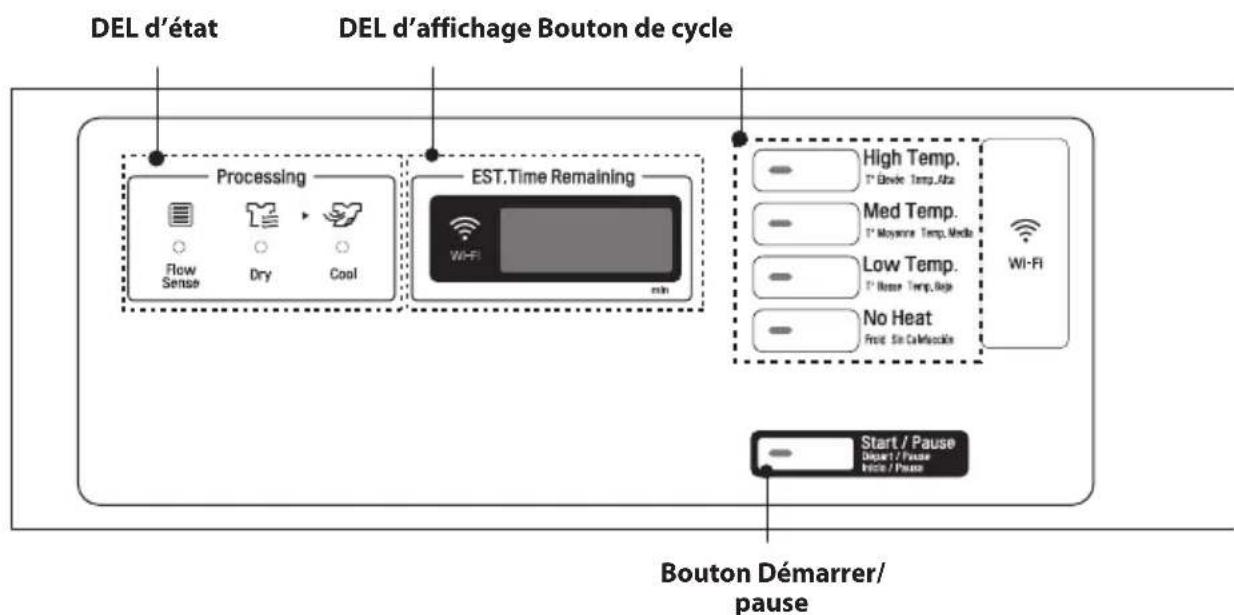

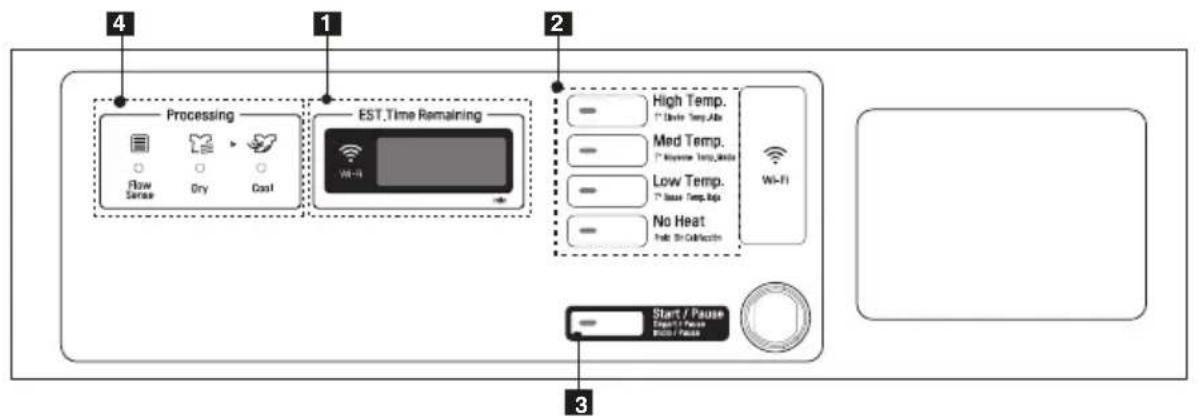

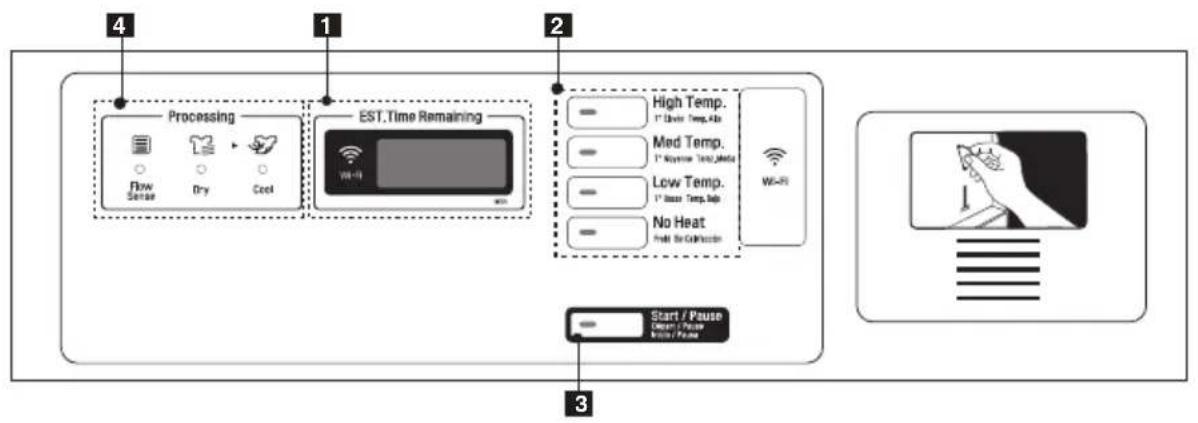

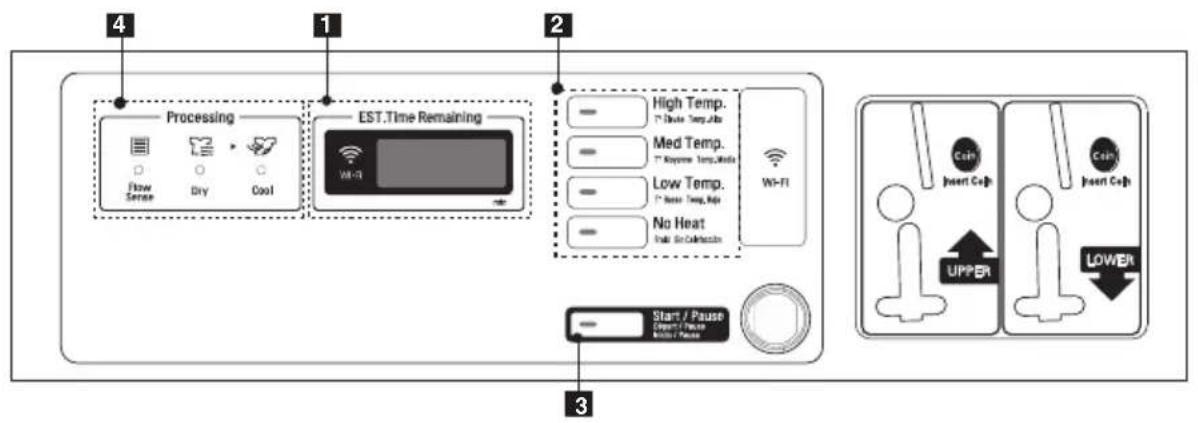

17 Caractéristiques du panneau de commande

20 UTILISATION DE VOTRE SÈCHE-LINGE

21 MODE DE PROGRAMMATION

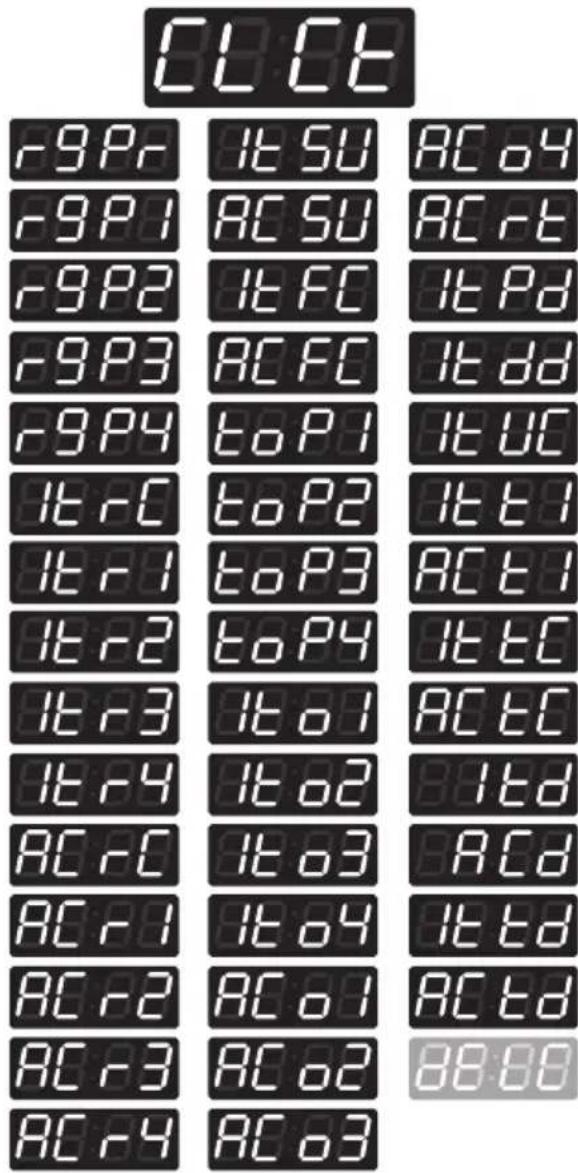

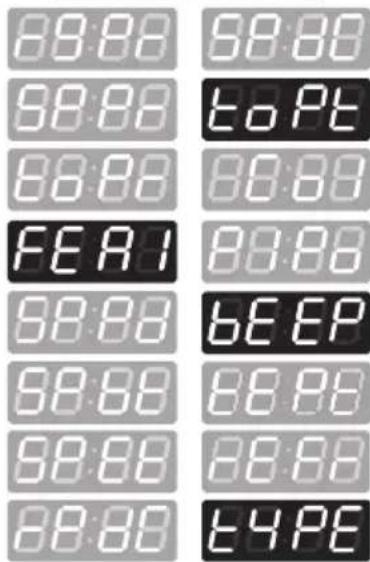

22 Structure du mode de programmation - modes pièces de monnaie et carte

23 Structure du mode de programmation - mode blanchisserie sur site

24 MODE DE PROGRAMMATION - Mode de configuration

24 1. Réglage du prix régulier 25 2. Réglage d'un prix réduit 26 3. Réglage du prix d'appoint 27 4. Fonctionnalités de la machine (groupe 1) 28 4-1. Réglage de l'option de journée à prix réduit 29 4-2. Réglage du cycle de séchage à capteur 30 4-3. Réglage de l'appoint 31 4-4. Réglage de la fonction pause 32 5. Réglage de l'option de journée à prix réduit 33 6. Réglage de l'heure de début des prix réduits 34 7. Réglage de l'heure de fin des prix réduits 35 8. Réglage de la durée du séchage 36 9. Réglage de la durée de séchage de journée à prix réduit 37 10. Réglage de la durée de l'appoint 38 11. Réglage de la valeur de la pièce de monnaie 1 39 12. Réglage de l'augmentation du prix en centimes 40 13. Réglage du volume de l'indicateur sonore 41 14. Réglage de la durée avant le retour en mode veille

42 15. Réglage du type 43 15-1. Réglage du type de produit 44 15-2. Réglage du type de devise 45 15-3. Réglage du type de paiement 46 15-4. Réglage du type de lecteur de cartes 47 15-5. Réglage du type de chute des pièces de monnaie

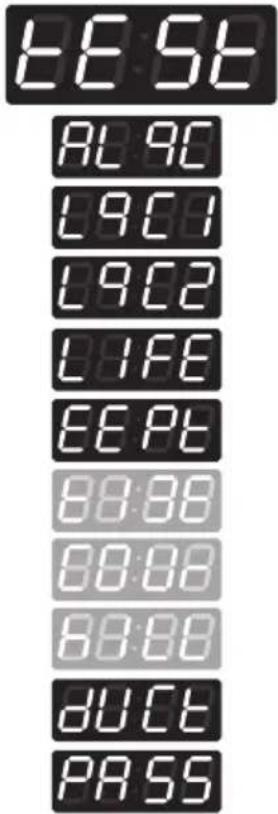

48 MODE DE PROGRAMMATION - Mode de test

48 1. Test 49 2. Test de diagnostic 50 3. Réinitialisation des paramètres d'usine 51 4. Réglage de la date et de l'heure 52 5. Cycle gratuit 52 6. Arrêt du cycle 53 7. Vérification du conduit 54 8. Réglage du mot de passe

55 MODE DE PROGRAMMATION - Mode de collecte de données

56 Liste de mode de collecte de données

58 FONCTIONS SMART

59 MAINTENANCE

60 INSTRUCTIONS D'INSTALLATION DE LA MACHINE PAR SUPERPOSITION

62 MODE ERREUR

62 RÉTABLISSEMENT APRÈS UNE PANNE DE COURANT

62 RÉGLAGES PAR DÉFAUT DU SÈCHE-LINGE

63 GUIDE D'INSTALLATION POUR LES HARMONIQUES ET POUR LES SCINTILLEMENTS

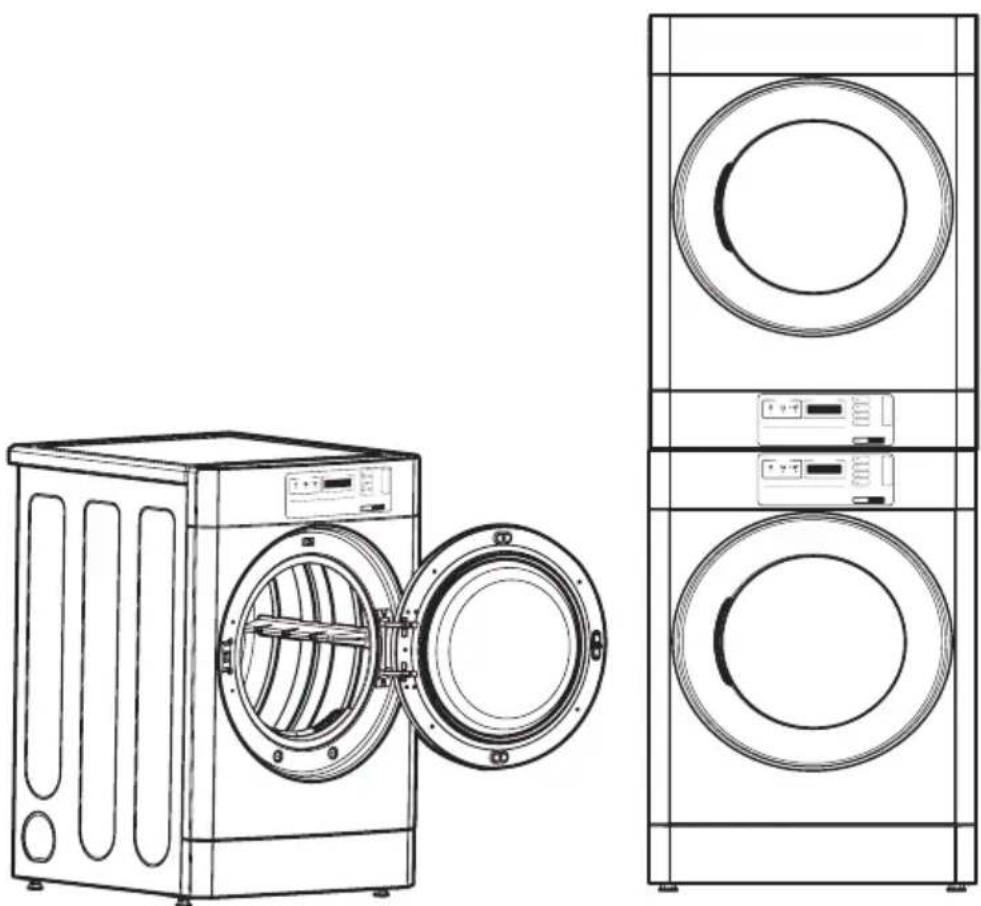

Le panneau avant à l'allure moderne et une grande porte en verre transparent confèrent à votre sèche-linge un style très élégant.

FACILITÉ À UTILISER

Une vaste gamme de fonctions conviviales facilitant le fonctionnement du sèche-linge.

APPLICATIONS DE BLANCHISSERIE COMMERCIALE

• Laundry Lounge Installer : cette application permet aux installateurs d'enregistrer les produits sur le serveur. Elle est offerte uniquement aux utilisateurs autorisés.

Téléchargez Laundry Lounge Installer sur le lien partagé depuis le canal officiel LG B2B.

• Laundry Lounge : cette application permet aux utilisateurs de surveiller en temps réel les laveries et les matériels enregistrés.

※ Cherchez l'application Laundry Lounge dans la boutique Google Play ou l'App Store d'Apple.

CONSIGNES IMPORTANTES RELATIVES À LA SÉCURITÉ LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION

AVERTISSEMENTS

Pour votre sécurité, vous devez suivre les informations contenues dans ce manuel afin de réduire les risques d'incendie, d'explosion et de décharge électrique, ainsi que pour éviter les dommages matériels, les blessures corporelles ou la mort.

Il est très important d'assurer votre sécurité et celle des autres.

Nous fournissons de nombreux conseils de sécurité importants dans ce manuel et sur votre appareil.

Lisez toujours l'ensemble des messages de sécurité et respectez-les.

Ceci est le symbole d'alerte de sécurité.

Ce symbole est destiné à vous alerter des dangers potentiels pouvant entraîner la mort ou des blessures.

Tous les messages de sécurité seront précédés du symbole d'alerte de sécurité et du terme DANGER, AVERTISSEMENT ou MISE EN GARDE.

Voici le message que ces mots véhiculent :

DANGER

Vous pouvez être tué ou gravement blessé si vous ne suivez pas immédiatement les consignes.

AVERTISSEMENTS

Vous pouvez être tué ou gravement blessé si vous ne suivez pas les consignes.

MISES EN GARDE

Vous pouvez être légèrement blessé ou pouvez endommager le produit si vous ne suivez pas les consignes.

Tous les messages de sécurité vous avertissent d'un danger potentiel et vous disent comment réduire le risque de blessure ainsi que ce qui peut arriver si les instructions ne sont pas suivies.

CONSIGNES IMPORTANTES RELATIVES À LA SÉCURITÉ LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION

PRÉCAUTIONS DE SÉCURITÉ ÉLÉMENTAIRES

AVERTISSEMENTS

Pour réduire les risques d'incendie, de décharge électrique ou de blessures lors de l'utilisation de l'appareil, prenez certaines précautions élémentaires, y compris les suivantes :

Sécurité technique

AVERTISSEMENTS

Ne jamais arrêter le sèche-linge avant la fin du cycle de séchage, à moins que tous les articles n'aient été rapidement enlevés et étendus, de sorte que la chaleur soit dissipée.

AVERTISSEMENTS

L'appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'une minuterie, ou connecté à un circuit qui est régulièrement allumé et éteint par un service public.

• Lisez toutes les instructions avant d'utiliser le sèche-linge.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou bien manquant d'expérience et de connaissances, s'ils sont surveillés ou ont reçu des instructions relatives à l'utilisation de l'appareil d'une manière sûre et s'ils comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être exécutés par des enfants sans surveillance.
• Les enfants de moins de 3 ans doivent être tenus à l'écart, sauf s'ils sont surveillés en permanence.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient supervisées ou aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne laissez pas les enfants jouer dans ou sur le sèche-linge. Vous devez superviser de près les enfants lorsque vous utilisez le sèche-linge et qu'ils sont à proximité.
• Ne séchez pas des articles non lavés dans le sèche-linge.
• Retirez tous les objets des poches tels que les briquets et les allumettes.
• Le sèche-linge ne doit pas être utilisé si des produits chimiques industriels ont été utilisés pour le nettoyage.
• Les articles qui ont été souillés par des substances telles que de l'huile de cuisson, de l'acétone, de l'alcool, de l'essence, du kérosène, des détachants, de la térébenthine, des cires et des décapants de cire doivent être lavés à l'eau chaude avec une quantité de lessive supplémentaire avant d'être séchés dans le sèche-linge.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial ou un ensemble disponible auprès du fabricant ou de ses agents de service afin d'éviter tout danger.
• Le filtre à peluches doit être nettoyé fréquemment.
• Il ne faut pas laisser les peluches s'accumuler autour du sèche-linge.
• Cet appareil est destiné à être utilisé dans des zones à usage collectif ou dans des laveries uniquement et non dans des applications domestiques.
• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
• Si l'appareil n'est pas équipé d'un cordon d'alimentation et d'une fiche, les moyens de déconnexion doivent être intégrés dans le câblage fixe conformément aux règles de câblage.
• L'isolation du câblage fixe doit être protégée par une gaine isolante ayant une température nominale appropriée.
• Utiliser un tuyau ou des ensembles de tuyaux neufs fournis avec l'appareil. La réutilisation d'anciens tuyaux peut provoquer une fuite d'eau et des dommages matériels consécutifs.
• L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte avec une charnière du côté opposé à celui du sèche-linge, de sorte qu'une ouverture complète de la porte du sèche-linge soit restreinte.
• N'installez pas le produit dans un environnement d'usine de blanchisserie.
• Les articles tels que le caoutchouc mousse (mousse de latex), bonnets de douche, textiles imperméables, articles et vêtements à renfort caoutchouté ou oreillers garnis avec des coussins en caoutchouc mousse ne doivent pas être séchés dans le sèche-linge.

Échappement/Conduite :

• Le système d'évacuation des sèche-linge à gaz DOIT être dirigé vers l'extérieur. Le non-respect de ces instructions peut entraîner la mort ou un incendie.
• Le système d'évacuation du sèche-linge doit être dirigé vers l'extérieur de l'habitation. Si la bouche d'évacuation du sèche-linge n'est pas dirigée vers l'extérieur, de fines charpies et de grandes quantités de moisissure seront expulsées aux alentours du sèche-linge. Une accumulation de charpies à tout endroit de l'habitation peut présenter des risques sanitaires et d'incendie.
• N'utilisez que des conduits métalliques rigides ou flexibles d'un diamètre de 4 pouces (10,2 cm) à l'intérieur du coffre du sèche-linge ou aux fins de ventilation vers l'extérieur. L'utilisation de gaines en plastique ou combustibles peut causer un incendie. Pendant l'installation ou l'utilisation, des conduits percés peuvent causer un incendie s'ils s'affaissent ou s'ils sont autrement comprimés.
• Les conduits ne sont pas fournis avec le sèche-linge. Vous devez vous procurer les conduits requis de votre propre chef. L'embout d'extrémité doit avoir des clapets à charnières pour empêcher le refoulement d'air lorsque le sèche-linge ne fonctionne pas. Le non-respect de ces instructions peut entraîner la mort ou un incendie.
• L'air d'échappement ne doit pas être rejeté dans le conduit qui est utilisé pour les gaz d'échappement des appareils utilisant les combustibles gazeux ou d'autres combustibles.
• Le diamètre du conduit d'évacuation doit être de 4 pouces (10,2 cm), sans obstruction. Le conduit d'évacuation doit être aussi court que possible. Assurez-vous de nettoyer les vieux conduits avant d'installer votre nouvelle sèche-linge. Le non-respect de ces instructions peut entraîner la mort ou un incendie.
• ÉVITEZ d'utiliser des vis à tôle ou d'autres fixations qui traversent la paroi du conduit, car elles pourraient retenir la charpie et réduire ainsi l'efficacité du système d'évacuation. Recouvrez tous les joints de ruban à conduit. Pour tous les détails, suivez les directives d'installation. Le non-respect de cette consigne peut entraîner un incendie ou un décès.
• Gardez les ouvertures de ventilation, dans l'enceinte de l'appareil ou dans la structure intégrée, exemptes d'obstruction.
• Une ventilation adéquate doit être fournie pour éviter tout refoulement de gaz dans la pièce à partir d'appareils consommant d'autres combustibles, y compris des feux ouverts. Ne séchez pas des articles non lavés dans le sèche-linge.

Capacité maximale

• La capacité maximale du sèche-linge électrique est de 10 kg.
• La capacité maximale du sèche-linge à gaz est de 10,2 kg.

CONSIGNES DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre réduira le risque de décharge électrique en fournissant au courant électrique un chemin de moindre résistance. Cet appareil doit être équipé d'un cordon avec un conducteur pour relier l'appareil à la terre. La fiche doit être branchée sur une prise appropriée qui est correctement installée et reliée à la terre conformément aux codes et règlements locaux. N'utilisez pas d'adaptateur ou de rallonge. Ne retirez pas la broche de mise à la terre. Si vous ne possédez pas de prise appropriée, contactez un électricien. Ne modifiez pas la fiche fournie avec l'appareil. Si elle ne s'insère pas dans la prise de courant, demandez à un électricien qualifié d'installer une prise adéquate. Cet appareil doit être branché sur un système de câblage en métal permanent mis à la terre, ou un conducteur de protection doit être acheminé avec les conducteurs du circuit et branché sur la borne de mise à la terre ou un fil de l'appareil. Il y a un risque de choc électrique si le sèche-linge n'est pas mis à la terre de façon adéquate. L'appareil doit être installé uniquement dans une pièce conforme aux exigences appropriées en matière de ventilation individuelles dans les réglementations nationales d'installation.

L'espacement minimal requis de 2,54 cm par rapport aux appareils adjacents, parois et meubles.

Installation

AVERTISSEMENTS

Une mauvaise connexion du conducteur de terre peut entraîner un risque de choc électrique. Vérifiez avec un électricien ou un agent de service qualifié si vous avez des doutes quant à savoir si l'appareil est correctement mis à la terre.

• Mettez le sèche-linge à la terre de façon adéquate afin qu'il soit conforme à tous les codes et règlements en vigueur. Suivez les directives d'installation dans tous les détails. Il y a un risque de choc électrique si le sèche-linge n'est pas mis à la terre de façon adéquate.
• Avant d'être utilisée, le sèche-linge doit être installé conformément aux directives de ce manuel.
• L'installation et tout entretien doivent être effectués par un installateur ou un agent de service qualifié, ou par le fournisseur de gaz.
• Ne réparez pas ni ne remplacez toute pièce du sèche-linge ou ne tentez de la réparer à moins que cela ne soit expressément recommandé dans le présent manuel du propriétaire ou dans les consignes de réparation déjà publiées destinées à l'utilisateur, et que ces consignes soient bien comprises par la personne qualifiée qui effectuera la réparation.
• Ne modifiez pas les commandes.
• N'installez pas ou n'entreposez pas le sèche-linge dans un endroit où il serait exposé aux intempéries.
• Une ventilation adéquate doit être fournie pour éviter tout refoulement de gaz dans la pièce à partir d'appareils consommant d'autres combustibles, y compris des feux ouverts.
• Installez et entreposez le sèche-linge dans un endroit où il ne sera pas exposé à des températures sous le point de congélation ni aux intempéries.
• Pour réduire le risque de décharge électrique, n'installez jamais le sèche-linge dans un endroit humide. Le non-respect de cet avertissement peut causer des blessures graves, un incendie, un choc électrique ou un décès.
• Branchez l'appareil sur un circuit d'alimentation bien calibré, protégé et dimensionné afin d'éviter une surcharge électrique. Un circuit d'alimentation inadéquat peut fondre, créer un risque de choc électrique et/ou d'incendie.
• Enlevez tout le matériel d'emballage et éliminez tout le matériel d'expédition de façon appropriée. Le non-respect de cette mise en garde peut entraîner un décès, une explosion, un incendie ou des brûlures.
• Si le sèche-linge est installé dans un garage, placez-le à au moins 18 pouces au-dessus du sol. Le non-respect de cette mise en garde peut entraîner un décès, une explosion, un incendie ou des brûlures.
• Gardez tous les éléments d'emballage hors de portée des enfants. Le matériel d'emballage pose un danger pour les enfants. Il y a un risque de suffocation. Gardez la zone sous et autour de vos appareils exempte de matériaux combustibles tels que des peluches, du papier, des chiffons, des produits chimiques, etc. Le non-respect de cette mise en garde peut provoquer un incendie.
• Retirez le film protecteur en vinyle du produit. Le non-respect de cette consigne peut provoquer des dégâts sur l'appareil, de la fumée ou un incendie.
• Les moyens de déconnexion avec séparation des contacts d'au moins 3 mm doivent être intégrés dans le câblage fixe conformément aux règles de câblage.
• En aucun cas, ne coupez ni ne retirez la broche de mise à la terre du cordon d'alimentation. Afin d'éviter des blessures corporelles ou des dommages au sèche-linge, le cordon d'alimentation électrique doit être branché sur une prise de mise à la terre appropriée.
• Pour des raisons de sécurité personnelle, le sèche-linge doit être mis à la terre correctement. Le non-respect de cet avertissement peut causer une décharge électrique ou une blessure.
• Le sèche-linge doit toujours être branché dans sa propre prise électrique dont la tension nominale correspond à celle indiquée sur la plaque signalétique. Cela permet d'obtenir un rendement optimal et d'éviter de surcharger les circuits de câblage de la maison ; une telle surcharge pourrait provoquer un incendie en raison de la surchauffe des fils.
• Ne débranchez jamais le sèche-linge en tirant sur le cordon d'alimentation. Saisissez fermement la fiche du cordon d'alimentation et tirez droit pour la retirer de la prise. Le cordon d'alimentation peut être endommagé, entraînant un risque d'incendie ou de choc électrique.
• Réparez ou remplacez immédiatement tout cordon d'alimentation effiloché ou endommagé. N'utilisez pas un câble avec des fissures ou des dommages d'abrasion sur sa longueur ou sur une de ses extrémités. Le cordon d'alimentation peut fondre, créant ainsi un risque de décharge électrique et/ou d'incendie.
• Au moment d'installer ou de déplacer le sèche-linge, faites attention de ne pas pincer, écraser ou endommager le cordon d'alimentation. Cela permettra d'éviter des blessures corporelles ou des dommages au sèche-linge causés par un incendie et un choc électrique.
• Pour réduire le risque de blessures, veuillez suivre toutes les procédures de sécurité recommandées par l'industrie, ce qui inclut le port de lunettes de sécurité et de longs gants. Le non-respect de tous les avertissements de sécurité contenus dans le présent manuel pourrait occasionner des dommages à la propriété, des blessures ou la mort.

Utilisation

• Ne placez pas d'articles qui ont été souillés avec de l'huile de cuisson dans le sèche-linge. Les articles contaminés par de l'huile de cuisson peuvent provoquer une réaction chimique qui pourrait enflammer la brassée.
• N'entreposez ou n'utilisez pas d'essence ou d'autres vapeurs ou liquides inflammables à proximité de cet appareil ou d'autres appareils.
• Ne séchez pas d'articles qui ont été nettoyés, lavés ou trempés dans de l'essence, des solvants de nettoyage à sec ou d'autres substances inflammables ou explosives, ou qui ont été tachés par ces substances, puisque leurs vapeurs pourraient s'enflammer ou exploser.
• N'insérez pas vos mains à l'intérieur du sèche-linge si la cuve ou toute autre partie sont en mouvement.
• N'utilisez pas d'assouplissant ou de produits pour éliminer la statique, sauf si recommandé par le fabricant de l'assouplissant ou du produit.
• N'utilisez pas de chaleur pour sécher des articles contenant du caoutchouc mousse ou des matériaux caoutchouteux de texture similaire.
• Vérifiez toujours s'il y a des objets inhabituels à l'intérieur du sèche-linge.
• Nettoyez la grille pour charpies avant ou après chaque brassée.
• La dernière partie d'un cycle de séchage se produit sans chaleur (cycle de refroidissement) afin de garantir que les articles restent à une température qui assure qu'ils ne soient pas endommagés.
• Ne jamais mettre le sèche-linge en marche sans avoir installé le filtre à charpie. Ne pas faire fonctionner le sèche-linge si le filtre à charpie est mouillé.
• Évitez de poser des bougies, des matières en combustion, ou d'autres objets inflammables au-dessus du produit. Les gouttes de cire peuvent provoquer de la fumée ou un incendie.
• La dernière partie d'un cycle de séchage se produit sans chaleur (cycle de refroidissement) afin de garantir que les articles restent à une température qui assure qu'ils ne soient pas endommagés.

Maintenance

• Maintenez l'espace autour de la bouche d'extraction d'air et adjacent à celle-ci libre de toute accumulation de charpie, de poussière et de saleté.
• L'intérieur du sèche-linge et le conduit de ventilation doivent être nettoyés périodiquement par un technicien qualifié.
• L'entretien et les réparations doivent être effectués par un réparateur autorisé, à moins que cela ne soit expressément recommandé dans le présent manuel du propriétaire. Utilisez uniquement des pièces d'origine. Le non-respect de cette mise en garde peut entraîner des blessures graves, un incendie, un choc électrique ou un décès.

Élimination

• Avant de mettre le sèche-linge hors service ou de le mettre au rebut, retirez la porte du compartiment de séchage.

MISES EN GARDE

Ces instructions sont valables uniquement si le code pays suivant apparaît sur l'appareil. Si ce code n'est pas présent sur l'appareil, il faut se référer aux instructions techniques qui vous fourniront les informations nécessaires concernant la modification de l'appareil aux conditions d'utilisation du pays. Avant d'installer le sèche-linge, assurez-vous que les conditions de distribution locales, la nature du gaz et la pression, et le réglage de l'appareil sont compatibles.

• la méthode de branchement et les réglementations d'installation en vigueur dans le pays d'installation de l'appareil (si ces réglementations existent) ; de plus, les dimensions de ventilation doivent être indiquées aux fins d'installation dans ces pays où il n'existe aucune réglementation appropriée.

Recyclage de votre ancien appareil

1. Ce symbole de poubelle barrée d'une croix indique que votre équipement électrique et électronique (EEE) ne doit pas être jeté avec les ordures ménagères. Il doit faire l'objet d'un tri et d'une collecte sélective séparée.
2. Les équipements électriques que vous jetez peuvent contenir des substances dangereuses. Il est

donc important de les jeter de façon appropriée afin d'éviter des impacts négatifs sur l'environnement et la santé humaine.

L'équipement que vous jetez peut également contenir des pièces réutilisables pour la réparation d'autres produits ainsi que des matériaux précieux pouvant être recyclés pour préserver les ressources de la planète. 3. Vous pouvez rapporter votre appareil au commerçant qui vous l'a vendu ou contacter votre collectivité locale pour connaître les points de collecte de votre EEE. Vous trouverez également des informations à jour concernant votre pays en allant sur www.quefairedemesdechets.fr

CE QUI EST EXCLU DE LA GARANTIE.

Les déplacements des techniciens à domicile pour vous enseigner l'utilisation du produit.

Si le produit est connecté à une tension autre que celle indiquée sur la plaque signalétique.

Si la panne est provoquée par un accident, une négligence, une mauvaise utilisation ou une catastrophe naturelle.

Si la panne a pour origine des raisons sortant du cadre d'utilisation domestique normale ou du manuel du propriétaire.

Si la panne est provoquée par des animaux nuisibles, par exemple, les rats ou les cafards, etc.

Bruit ou vibrations considérées comme normales, par exemple des bips sonores d'évacuation d'eau, son d'essorage ou bips d'avertissement.

La correction de l'installation, par exemple, la mise à niveau du produit, l'ajustement de l'évacuation.

L'entretien normal recommandé par le manuel du propriétaire.

Le retrait de corps ou substances étrangers de la machine, y compris la pompe et l'entrée du tuyau du filtre, par exemple, des gravillons, des clous, des armatures de soutiens-gorge et des boutons, etc.

Remplacement de fusibles ou correction de branchement ou de plomberie.

Correction de réparations non autorisées.

Les dommages accessoires ou consécutifs aux effets personnels suite à l'utilisation de ce produit provoquée par un défaut éventuel de l'appareil.

Si ce produit est installé en dehors de sa zone de fonctionnement normale, tout frais de transport impliqué par la réparation du produit ou le remplacement d'une pièce défectueuse est à la charge de l'utilisateur.

PRÉSENTATION DE VOTRE SÈCHE-LINGE

Caractéristiques

Type : sèche-linge électrique et à gaz ■ Alimentation : veuillez consulter la plaque signalétique pour les renseignements détaillés. Dimensions du sèche-linge simple : 686 mm (L) × 764 mm (P) × 983 mm (H) ■ Dimensions du sèche-linge en superposition : 686 mm (L) × 764 mm (P) × 1954 mm (H) ■ Capacité maximale du sèche-linge électrique : 10 kg ■ Poids : 59,4 kg ■ Niveau de pression acoustique d'émission pondéré A : < 70 dB(A) ■ Les caractéristiques techniques sont susceptibles d'être modifiées par le fabricant.

REMARQUE

Les caractéristiques techniques peuvent être modifiées par le fabricant.

Accessoires

Fiche de blanchisserie sur site (uniquement pour le mode blanchisserie sur site)

Caractéristiques du panneau de commande

Mode cartes

Mode blanchisserie sur site

• Côte à côte (RV1329C4T)
• Superposition en haut (RV1329C7T)
• Superposition en bas (RV1329C1T)

1. DEL d'affichage
2. Bouton de cycle
3. Bouton Démarrer/pause
4. DEL d'état

Caractéristiques du panneau de commande

Mode pièces de monnaie

- Côte à côte (RV1329CN4T)

- Superposition en haut (RV1329CN7T)

- Superposition en bas (RV1329CN1T)

1. DEL d'affichage
2. Bouton de cycle
3. Bouton Démarrer/pause
4. DEL d'état

DEL d'affichage

L'affichage montre le prix à payer, la durée restante et les options de programmation. Les codes d'erreur sont également affichés ici.

Bouton de cycle

Appuyez sur le bouton de cycle pour sélectionner le cycle désiré en fonction du type et des conditions de lavage.

Temp. élevée

Utilisez ce cycle pour obtenir une chaleur élevée pour les tissus épais, tels que les jeans, les pantalons en velours ou les vêtements de travail (chaleur élevée).

Temp. moyenne

Utilisez ce cycle pour sécher les tissus résistants tels que les vêtements de travail décontractés (chaleur moyenne).

Basse Temp.

Utilisez ce cycle pour sécher les tissus synthétiques, les tricots lavables et les finitions sans repassage (faible chaleur).

Sans chaleur

Utilisez ce cycle pour les articles qui doivent être séchés sans chaleur, comme les plastiques ou les caoutchoucs.

Bouton Démarrer/Pause

Le voyant à DEL de démarrage clignote lorsque le prix d'utilisation global a été atteint, puis le cycle a été sélectionné ou la machine se met en pause. Le voyant à DEL de démarrage clignote lorsqu'une carte est insérée pour ajouter la durée du cycle en cours. Si vous appuyez sur le bouton Démarrer/Pause alors que le sèche-linge est en marche, la machine se met en pause.

DEL d'état

DEL Description
○ Flow Sense	Levoyant à DEL clignote lorsque la conduite est bloquée par les peluches. Vérifiez et nettoyez la conduite.
○ Dry	Levoyant à DEL clignote lorsque le cycle de chauffage est en cours.
○ Cool	Levoyant à DEL clignote lorsque le cycle de refroidissement est en cours.
Wi-Fi	Levoyant à DEL clignote lorsque la connexion Wi-Fi est en cours de connexion. Levoyant à DEL reste allumé lorsque la connexion Wi-Fi est établie.

UTILISATION DE VOTRE SÈCHE-LINGE

1. Mode prêt

Tous les modes affichent « PUSH » (appuyer).

REMARQUE

• Les paramètres de prix varient selon le pays.
• Réglez votre pays à partir du mode 1088

(Reportez-vous à la section Comment accéder au type)

• À propos de l'EEPT, réinitialisez les paramètres pour votre pays.

(le pays par défaut est l'Angleterre)

2. Sélectionnez un cycle.

Appuyez sur le bouton désiré, et l'affichage indiquera le prix du cycle. (Vous ne pouvez pas changer de cycle lorsque la laveuse est en marche.)

REMARQUE

Lorsque le solde de la carte est insuffisant, la machine affiche le solde pendant 5 secondes, puis affiche le message de manière répétitive.

■ Insérez une somme de monnaie suffisante qui est supérieure au prix d'utilisation programmé pour un cycle sélectionné.

3. Insérez les pièces de monnaie ou la carte (pas pour le mode blanchisserie sur site).

Insérez une somme de monnaie suffisante qui est supérieure au prix d'utilisation programmé pour le cycle sélectionné.

Insérez une carte avec un solde suffisant.

Le solde de la carte doit être supérieur au prix d'utilisation programmé pour le cycle sélectionné.

REMARQUE

Les 2 dernières minutes de la durée restante sont toujours pour la partie de refroidissement.

4. Appoint (pour prolonger la durée)

• Après avoir inséré une carte de début, le temps de fonctionnement peut être augmenté de 10 minutes / 0,10 lorsque vous appuyez sur le bouton Démarrer ou le bouton du programme sélectionné.

(La carte doit avoir un solde suffisant pour satisfaire l'augmentation de la durée.)

Le temps de fonctionnement peut être augmenté de 10 minutes / 0,10 (par défaut) en ajoutant plus de pièces de monnaie.

REMARQUE

Le propriétaire peut contrôler le temps supplémentaire (Durée de l'appoint) et le réglage de la monnaie (reportez-vous au réglage du prix d'appoint).

Lorsque la fonction REFROIDISSEMENT est activée, si du temps est ajouté, la machine retourne à l'option Séchage.

La durée peut être ajoutée jusqu'à 99 minutes.

5. Changement de cycle

Vous ne pouvez pas changer de cycle lorsque la laveuse est en marche.

6. Fin du cycle

À la fin du refroidissement du cycle, la machine s'arrête, l'affichage montre « End » (fin), et un signal sonore se fait entendre.

MODE DE PROGRAMMATION

Vous pouvez vérifier les informations de la machine ou le réglage des modifications sur la configuration du programme ou le test de diagnostic.

Vous pouvez utiliser deux méthodes pour accéder au mode de programmation.

Comment accéder au mode de programmation :

• Mode pièces de monnaie - Basculez l'interrupteur d'accès technique.
• Mode cartes - Insérez la carte technicien.
• Tous les modes -

1) Appuyez sur le premier et le troisième bouton en même temps.

2) Appuyez sur les deuxième et troisième boutons pour passer d'un chiffre à l'autre.

Puis, appuyez sur le quatrième bouton pour passer au chiffre suivant.

3) Appuyez sur le bouton Démarrer pour terminer la saisie du mot de

passe.

* Mot de passe par défaut : 3000

REMARQUE

Si vous mettez l'appareil sous tension pour la première fois sans avoir connecté le boîtier du compteur, la machine affichera. Lorsque la machine est expédiée de l'usine, elle est réglée sur le mode pièces de monnaie. Vous pouvez utiliser les boutons pour basculer entre le mode pièces de monnaie et le mode cartes.

(Pour de plus amples renseignements, consultez le mode de configuration EER.)

• La machine affichera « PUSH » (Appuyer) pour le mode blanchisserie sur site.
• Les paramètres de prix varient selon le pays.
• Réglez votre pays à partir du mode 2687 (reportez-vous à la section Comment saisir le type).

Après l'EEPT, réinitialisez les paramètres pour votre pays (le pays par défaut est l'Angleterre).

Structure du mode de programmation - modes pièces de monnaie et carte

Le diagramme d'algorithmes montre comment contrôler le mode de programmation. Avant de configurer la programmation, vérifiez la structure du mode de programmation.

SEUR permet de définir le prix, la durée et le type de paiement, etc. Il permet d'effectuer un test des conduites, une réinitialisation ou un cycle gratuit et d'arrêter le cycle en cours. Il permet de recueillir des données sur l'utilisation.

Structure du mode de programmation

REMARQUE

N'utilisez pas AL9C 8908 89FE - ils servent uniquement pour l'inspection de la machine. La fonction est uniquement utilisée avec le mode cartes.

Structure du mode de programmation - mode blanchisserie sur site

Le diagramme d'algorithmes montre comment contrôler le mode de programmation. Avant de configurer la programmation, vérifiez la structure du mode de programmation.

Il permet de définir le prix, la durée et le type de paiement, etc. EESE permet d'effectuer un test des conduites, une réinitialisation ou un cycle gratuit et d'arrêter le cycle en cours. Il permet de recueillir des données sur l'utilisation.

Structure du mode de programmation

REMARQUE

N'utilisez pas AL 9C 8962 BFE - ils serviront uniquement pour l'inspection de la machine.

MODE DE PROGRAMMATION - Mode de configuration

Vous pouvez modifier le prix d'utilisation du sèche-linge, la durée du cycle, les paramètres de cycle, etc.

Comment accéder au mode de programmation :

• Mode pièces de monnaie - Basculez l'interrupteur d'accès technique.
• Mode cartes - Insérez la carte technicien. - Tous les types - Saisissez le mot de passe.

1) Appuyez sur le premier et le troisième bouton en même temps. 2) Appuyez sur les deuxième et troisième boutons pour passer d'un chiffre à l'autre.

Puis, appuyez sur le quatrième bouton pour passer au chiffre suivant.

3) Appuyez sur le bouton Démarrer pour terminer la saisie du mot de passe.

* Mot de passe par défaut : 3000

1. Réglage du prix régulier

Cette fonction règle le prix régulier pour chacun des cycles.

Réglage du prix régulier Affichage
Activez le mode Entretien.		86:98
Appuyez sur le premier bouton.		88:98
Appuyez sur le deuxième bouton.		88:98
Appuyez sur le bouton Démarrer.		88:98
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:98
Appuyez sur le bouton Démarrer.		88:98
Sélectionnez le prix qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	Appuyez sur le bouton Démarrer pour sélectionner :→ Appuyez sur le premier bouton pour revenir en arrêté :→ SEUR > SÉP > RÉLÉ > 22:08 le deuxième bouton pour augmenter la valeur :→ COSY COSY le troisième bouton pour réduire la valeur :→ COSY COSY COSY
Appuyez sur le bouton Démarrer pour régler le prix.	Les paramètres du cycle suivant s'affichent.	88:98

REMARQUE

Plage : 0,00 à 10,00. Intervalles : 0,10. - L'option « TOUS » permet de sélectionner le prix par défaut pour tous les cycles à la fois. - Sélectionnez le prix individuel pour les programmes 1 à 4 (COS1 à COS4). COS1 : Temp. élevée

COS2 : Temp. moyenne. COS3 : Temp. basse. COS4 : Sans chaleur.

※ Les prix de chaque cycle sont hiérarchisés au-dessus de « TOUS ».

• Réglez votre pays à partir de l'informateur (voir Réglage du type de devise).

2. Réglage d'un prix réduit

Cette fonction permet de régler un prix réduit pour chacun des cycles.

Réglage d'un prix réduit		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:98
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	89:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le prix qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SEUR > SPPA > 868 > 84:00 8058 8058 8058 8058 8058
Appuyez sur le bouton Démarrer pour régler le prix.	Les paramètres du cycle suivant s'affichent.	88:88

REMARQUE

• Plage : 0,00 à 10,00. Intervalles : 0,10. L'option « TOUS » permet de sélectionner le prix par défaut pour tous les cycles à la fois.
• Sélectionnez le prix individuel pour les programmes 1 à 4 (COS1 à COS4). COS1 : Temp. élevée, COS2 : Temp. moyenne, COS3 : Temp. basse, COS4 : Sans chaleur.

※ Les prix de chaque cycle sont hiérarchisés au-dessus de « TOUS ».

• Réglez votre pays à partir du 10 octobre et vous au réglage du type de devise.

3. Réglage du prix d'appoint

Cette fonction règle le prix d'appoint.

Réglage du prix d'appoint		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le prix qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SE 88 > E68 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C05 > B05 > C01 > C02 > C03 > C04 > C05 > C06 > C07 > C08 > C09 > C10 > C11 > C12 > C13 > C14 > C15 > C16 > C17 > C18 > C19 > C20 > C21 > C22 > C23 > C24 > C25 > C26 > C27 > C28 > C29 > C30 > C31 > C32 > C33 > C34 > C35 > C36 > C37 > C38 > C39 > C40 > C41 > C42 > C43 > C44 > C45 > C46 > C47 > C48 > C49 > C50 > C51 > C52 > C53 > C54 > C55 > C56 > C57 > C58 > C59 > C60 > C61 > C62 > C63 > C64 > C65 > C66 > C67 > C68 > C69 > C70 > C71 > C72 > C73 > C74 > C75 > C76 > C77 > C78 > C79 > C80 > C81 > C82 > C83 > C84 > C85 > C86 > C87 > C88 > C89 > C90 > C91 > C92 > C93 > C94 > C95 > C96 > C97 > C98 > C99 > C100 > C101 > C102 > C103 > C104 > C105 > C106 > C107 > C108 > C109 > C110 > C111 > C112 > C113 > C114 > C115 > C116 > C117 > C118 > C119 > C120 > C121 > C122 > C123 > C124 > C125 > C126 > C127 > C128 > C129 > C130 > C131 > C132 > C133 > C134 > C135 > C136 > C137 > C138 > C139 > C140 > C141 > C142 > C143 > C144 > C145 > C146 > C147 > C148 > C149 > C150 > C151 > C152 > C153 > C154 > C155 > C156 > C157 > C158 > C159 > C160 > C161 > C162 > C163 > C164 > C165 > C166 > C167 > C168 > C169 > C170 > C171 > C172 > C173 > C174 > C175 > C176 > C177 > C178 > C179 > C180 > C181 > C182 > C183 > C184 > C185 > C186 > C187 > C188 > C189 > C190 > C191 > C192 > C193 > C194 > C195 > C196 > C197 > C198 > C199 > C200 > C201 > C202 > C203 > C204 > C205 > C206 > C207 > C208 > C209 > C210 > C211 > C212 > C213 > C214 > C215 > C216 > C217 > C218 > C219 > C220 > C221 > C222 > C223 > C224 > C225 > C226 > C227 > C228 > C229 > C230 > C231 > C232 > C233 > C234 > C235 > C236 > C237 > C238 > C239 > C240 > C241 > C242 > C243 > C244 > C245 > C246 > C247 > C248 > C249 > C250 > C251 > C252 > C253 > C254 > C255 > C256 > C257 > C258 > C259 > C260 > C261 > C262 > C263 > C264 > C265 > C266 > C267 > C268 > C269 > C270 > C271 > C272 > C273 > C274 > C275 > C276 > C277 > C278 > C279 > C280 > C281 > C282 > C283 > C284 > C285 > C286 > C287 > C288 > C289 > C290 > C291 > C292 > C293 > C294 > C295 > C296 > C297 > C298 > C299 > C300 > C301 > C302 > C303 > C304 > C305 > C306 > C307 > C308 > C309 > C310 > C311 > C312 > C313 > C314 > C315 > C316 > C317 > C318 > C319 > C320 > C321 > C322 > C323 > C324 > C325 > C326 > C327 > C328 > C329 > C330 > C331 > C332 > C333 > C334 > C335 > C336 > C337 > C338 > C339 > C340 > C341 > C342 > C343 > C344 > C345 > C346 > C347 > C348 > C349 > C350 > C351 > C352 > C353 > C354 > C355 > C356 > C357 > C358 > C359 > C360 > C361 > C362 > C363 > C364 > C365 > C366 > C367 > C368 > C369 > C370 > C371 > C372 > C373 > C374 > C375 > C376 > C377 > C378 > C379 > C380 > C381 > C382 > C383 > C384 > C385 > C386 > C387 > C388 > C389 > C390 > C391 > C392 > C393 > C394 > C395 > C396 > C397 > C398 > C399 > C400 > C401 > C402 > C403 > C404 > C405 > C406 > C407 > C408 > C409 > C410 > C411 > C412 > C413 > C414 > C415 > C416 > C417 > C418 > C419 > C420 > C421 > C422 > C423 > C424 > C425 > C426 > C427 > C428 > C429 > C430 > C431 > C432 > C433 > C434 > C435 > C436 > C437 > C438 > C439 > C440 > C441 > C442 > C443 > C444 > C445 > C446 > C447 > C448 > C449 > C450 > C451 > C452 > C453 > C454 > C455 > C456 > C457 > C458 > C459 > C460 > C461 > C462 > C463 > C464 > C465 > C466 > C467 > C468 > C469 > C470 > C471 > C472 > C473 > C474 > C475 > C476 > C477 > C478 > C479 > C480 > C481 > C482 > C483 > C484 > C485 > C486 > C487 > C488 > C489 > C490 > C491 > C492 > C493 > C494 > C495 > C496 > C497 > C498 > C499 > C500 > C501 > C502 > C503 > C504 > C505 > C506 > C507 > C508 > C509 > C510 > C511 > C512 > C513 > C514 > C515 > C516 > C517 > C518 > C519 > C520 > C521 > C522 > C523 > C524 > C525 > C526 > C527 > C528 > C529 > C530 > C531 > C532 > C533 > C534 > C535 > C536 > C537 > C538 > C539 > C540 > C541 > C542 > C543 > C544 > C545 > C546 > C547 > C548 > C549 > C550 > C551 > C552 > C553 > C554 > C555 > C556 > C557 > C558 > C559 > C560 > C561 > C562 > C563 > C564 > C565 > C566 > C567 > C568 > C569 > C570 > C571 > C572 > C573 > C574 > C575 > C576 > C577 > C578 > C579 > C580 > C581 > C582 > C583 > C584 > C585 > C586 > C587 > C588 > C589 > C590 > C591 > C592 > C593 > C594 > C595 > C596 > C597 > C598 > C599 > C600 > C601 > C602 > C603 > C604 > C605 > C606 > C607 > C608 > C609 > C610 > C611 > C612 > C613 > C614 > C615 > C616 > C617 > C618 > C619 > C620 > C621 > C622 > C623 > C624 > C625 > C626 > C627 > C628 > C629 > C630 > C631 > C632 > C633 > C634 > C635 > C636 > C637 > C638 > C639 > C640 > C641 > C642 > C643 > C644 > C645 > C646 > C647 > C648 > C649 > C650 > C651 > C652 > C653 > C654 > C655 > C656 > C657 > C658 > C659 > C660 > C661 > C662 > C663 > C664 > C665 > C666 > C667 > C668 > C669 > C670 > C671 > C672 > C673 > C674 > C675 > C676 > C677 > C678 > C679 > C680 > C681 > C682 > C683 > C684 > C685 > C686 > C687 > C688 > C689 > C690 > C691 > C692 > C693 > C694 > C695 > C696 > C697 > C698 > C699 > C700 > C701 > C702 > C703 > C704 > C705 > C706 > C707 > C708 > C709 > C710 > C711 > C712 > C713 > C714 > C715 > C716 > C717 > C718 > C719 > C720 > C721 > C722 > C723 > C724 > C725 > C726 > C727 > C728 > C729 > C730 > C731 > C732 > C733 > C734 > C735 > C736 > C737 > C738 > C739 > C740 > C741 > C742 > C743 > C744 > C745 > C746 > C747 > C748 > C749 > C750 > C751 > C752 > C753 > C754 > C755 > C756 > C757 > C758 > C759 > C760 > C761 > C762 > C763 > C764 > C765 > C766 > C767 > C768 > C769 > C770 > C771 > C772 > C773 > C774 > C775 > C776 > C777 > C778 > C779 > C780 > C781 > C782 > C783 > C784 > C785 > C786 > C787 > C788 > C789 > C790 > C791 > C792 > C793 > C794 > C795 > C796 > C797 > C798 > C799 > C800 > C801 > C802 > C803 > C804 > C805 > C806 > C807 > C808 > C809 > C810 > C811 > C812 > C813 > C814 > C815 > C816 > C817 > C818 > C819 > C820 > C821 > C822 > C823 > C824 > C825 > C826 > C827 > C828 > C829 > C830 > C831 > C832 > C833 > C834 > C835 > C836 > C837 > C838 > C839 > C840 > C841 > C842 > C843 > C844 > C845 > C846 > C847 > C848 > C849 > C850 > C851 > C852 > C853 > C854 > C855 > C856 > C857 > C858 > C859 > C860 > C861 > C862 > C863 > C864 > C865 > C866 > C867 > C868 > C869 > C870 > C871 > C872 > C873 > C874 > C875 > C876 > C877 > C878 > C879 > C880 > C881 > C882 > C883 > C884 > C885 > C886 > C887 > C888 > C889 > C890 > C891 > C892 > C893 > C894 > C895 > C896 > C897 > C898 > C899 > C900 > C901 > C902 > C903 > C904 > C905 > C906 > C907 > C908 > C909 > C910 > C911 > C912 > C913 > C914 > C915 > C916 > C917 > C918 > C919 > C920 > C921 > C922 > C923 > C924 > C925 > C926 > C927 > C928 > C929 > C930 > C931 > C932 > C933 > C934 > C935 > C936 > C937 > C938 > C939 > C940 > C941 > C942 > C943 > C944 > C945 > C946 > C947 > C948 > C949 > C950 > C951 > C952 > C953 > C954 > C955 > C956 > C957 > C958 > C959 > C960 > C961 > C962 > C963 > C964 > C965 > C966 > C967 > C968 > C969 > C970 > C971 > C972 > C973 > C974 > C975 > C976 > C977 > C978 > C979 > C980 > C981 > C982 > C983 > C984 > C985 > C986 > C987 > C988 > C989 > C990 > C991 > C992 > C993 > C994 > C995 > C996 > C997 > C998 > C999 > C1000>

REMARQUE

Plage : 0,10 à 10,00. Intervalles : 0,10. Sélectionnez le prix individuel pour les programmes 1 à 4 (COS1 à COS4). COS1 : Temp. élevée, COS2 : Temp. moyenne, COS3 : Temp. basse, COS4 : Sans chaleur.

4. Fonctionnalités de la machine (groupe 1)

Cette fonction règle plusieurs fonctionnalités de chaque machine, sous FEA1.

Fonctionnalités de la laveuse (groupe 1)		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		86:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Sélectionnez le réglage qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut Troisième bouton = Déplacer vers le bas	SE0P > FE0P > SP0P SE0E EE0E BB0S

REMARQUE

Active ou désactive l'option de journée à prix réduit. SE DE : Active ou désactive la détection d'humidité. : Active ou désactive l'appoint. P8US : Active ou désactive la fonction de pause.

4-1. Écart de l'option de journée à prix réduit

Les paramètres de l'option de journée à prix réduit permettent de régler les tarifs réduits.

Réglage de l'options de journée à prix réduit		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		86:98
Appuyez sur le deuxième bouton.		86:88
Appuyez sur le bouton Démarrer.		86:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	86:88
Appuyez sur le bouton Démarrer.		86:88
Appuyez sur le bouton Démarrer.		86:88
Sélectionnez la fonctionnalité qui vous convient
Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut Troisième bouton = Déplacer vers le bas	SEUP > EEAU > SPDE > B4SB EBAS
Appuyez sur le bouton Démarrer pour activer ou désactiver.	Les paramètres du prochain menu s'affichent.	86:88

4-2. Réglage du cycle de séchage à capteur

Le réglage du cycle de séchage à capteur peut être utilisé pour activer ou désactiver le séchage à capteur.

Réglage du cycle de séchage à capteur		Affichage
Activez le mode Entretien.		88:88
Appuyez sur le premier bouton.		88:88
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez les fonctionnalités qui vous convennent
Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut Troisième bouton = Déplacer vers le bas	SEUP > EERH > SEDE > DH56 EAHB
Appuyez sur le bouton Démarrer pour activer ou désactiver.	Les paramètres du prochain menu s'affichent.	88:88

4-3. Réglage de l'appoint

Les paramètres de la fonction Réglage de l'appoint permettent d'activer ou de désactiver la fonction supplémentaire du temps de séchage.

Réglage de l'appoint		Affichage
Activez le mode Entretien.		86:90
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez les fonctionnalités qui vous conviennent
Fonctions de bouton : Bouton Démarrer = SélectionnerPremier bouton = Revenir en arrêtedéxième bouton = Déplacer vers le hautTroisième bouton = Déplacer vers lebas	SEUP FEAU EOFF D156EAA5
Appuyez sur le bouton Démarrer pour activer ou désactiver.	Les paramètres du prochain menu s'affichent.	88:88

4-4. Réglage de la fonction pause

Le réglage de la fonction pause permet d'activer ou de désactiver la possibilité d'interrompre le cycle en appuyant sur le bouton Démarrer/Pause.

Réglage de la fonction de pause		Affichage
Activez le mode Entretien.		86:98
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez les fonctionnalités qui vous convennent
Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut Troisième bouton = Déplacer vers le bas	SEUP FEAH BAUS AHSB EAABS
Appuyez sur le bouton Démarrer pour activer ou désactiver.	Les paramètres du prochain menu s'affichent.	88:88

5. Réglage de l'option de journée à prix réduit

Les paramètres de l'option de journée à prix réduit permettent de sélectionner les jours où s'appliquent des tarifs réduits.

Réglage de l'options de journée à prix réduit		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		86:98
Appuyez sur le deuxième bouton.		86:88
Appuyez sur le bouton Démarrer.		86:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	86:88
Appuyez sur le bouton Démarrer.		86:88
Appuyez sur le bouton Démarrer.		86:88
Sélectionnez le réglage qui vous convient	SEUP > SPPB > SBU > B15B
Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxieme bouton = Déplacer vers le haut Troisième bouton = Déplacer vers le bas	88AB 88BE 88BD 88BU 88AB 88AB
Appuyez sur le bouton Démarrer pour activer ou désactiver.	Les paramètres du prochain menu s'affichent.	88:88

6. Réglage de l'heure de début des prix réduits

Les paramètres de l'heure de début des prix réduits permettent de régler l'heure de début des prix réduits.

Réglage de l'heure de début des prix réduits		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:98
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le réglage qui vous convient Fonctions de bouton: Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SE 02 > SE 66 > SE 66
Appuyez sur le bouton Démarrer pour régler l'heure.	Les paramètres du prochain menu s'affichent.	88:88

REMARQUE

Assurez-vous de régler l'heure avant d'utiliser cette fonction. - Plage : 0 h à 23 h - Intervalle : 1 h

7. Réglage de l'heure de fin des prix réduits

Les paramètres de l'heure de fin des prix réduits permettent de régler l'heure de fin des prix réduits.

Réglage de l'heure de fin des prix réduits		Affichage
Activez le mode Entretien.		88:96
Appuyez sur le premier bouton.		88:98
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le réglage qui vous convient Fonctions de bouton: Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SE 02 > SE 03 > SE 05
Appuyez sur le bouton Démarrer pour régler la durée.	Les paramètres du prochain menu s'affichent.	88:88

REMARQUE

Assurez-vous de régler l'heure avant d'utiliser cette fonction. - Plage : 1 h à 24 h - Intervalle : 1 h

8. Réglage de la durée de séchage

Les paramètres de durée de séchage permettent de régler la durée de chaque séchage.

Réglage de la durée du séchage		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:98
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez la durée qui vous convient Fonctions de bouton: Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SEU8→BAC→COSH→BSSO COS8 COS8 COS8 COS8
Appuyez sur le bouton Démarrer pour régler la durée.	Les paramètres du cycle suivant s'affichent.	88:98

REMARQUE

• Plage : 5 à 99 min
• Intervalles : 1 min COS1 : Température élevée COS2 : Température moyenne COS3 : Température basse COS4 : Sans chaleur

9. Réglage de la durée de séchage en tarif réduit

Les paramètres de durée de séchage en tarif réduit permettent de régler la durée de chaque séchage.

Réglage de la durée de séchage de journée à prix réduit		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:98
Appuyez sur le deuxième bouton.		98:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	58:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez la période de temps qui vous convient Fonctions de bouton: Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SEU8 > SEU8 > COS8 > 88:58 COS8 > COS8 > 88:58 COS8 > COS8 > 88:58 COS8 > COS8 > 88:58
Appuyez sur le bouton Démarrer pour régler la durée.	Les paramètres du cycle suivant s'affichent.	88:98

REMARQUE

• Plage : 5 à 99 min
• Intervalles : 1 min COS1 : Température élevée COS2 : Température moyenne COS3 : Température basse COS4 : Sans chaleur

10. Réglage de la durée de l'appoint

Les paramètres de la durée de l'appoint permettent de régler la durée supplémentaire de chaque cycle.

Réglage de la durée de l'appoint		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:98
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez la période de temps qui vous convient Fonctions de bouton: Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SEUR > E6E6 > COSM > BOSO COSO COSO COSO COSO COSO
Appuyez sur le bouton Démarrer pour régler la durée.	Les paramètres du cycle suivant s'affichent.	88:58

REMARQUE

• Plage : 1 à 99 min
• Intervalles : 1 min COS1 : Température élevée COS2 : Température moyenne COS3 : Température basse COS4 : Sans chaleur

11. Réglage de la valeur de la pièce de monnaie 1

Les paramètres de valeur de la pièce de monnaie 1 permettent de régler la valeur de chaque signal de pièce reçu.

Réglage de la valeur de la pièce de monnaie 1		Affichage
Activez le mode Entretien.		86:90
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le prix qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SEUP > EOB > BOH
Appuyez sur le bouton Démarrer pour régler le prix.	Les paramètres du prochain menu s'affichent.	88:88

REMARQUE

Plage : 0,10 à 10,00. Intervalles : 0,10.

12. Réglage de l'augmentation du prix en centimes

Les paramètres de l'augmentation du prix en centimes permettent de régler une augmentation supplémentaire en centimes lorsqu'une carte est utilisée.

Réglage de l'augmentation du prix en centimes		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le prix qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SEU2 > PPA > 88:88
Appuyez sur le bouton Démarrer pour régler le prix.	Les paramètres du prochain menu s'affichent.	88:88

REMARQUE

Plage : 0 à 4. - L'option augmentation du prix en centimes est disponible uniquement lorsqu'elle est configurée sur le mode cartes. - Elle n'affecte pas les paramètres de prix du mode pièces de monnaie.

13. Réglage du volume de l'indicateur sonore

Le réglage du volume de l'indicateur sonore permet de régler le volume des sons du panneau de commande et de la fin du cycle.

Réglage de l'indicateur sonore		Affichage
Activez le mode Entretien.		88:90
Appuyez sur le premier bouton.		88:98
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:98
Sélectionnez le réglage qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SEUP > BEEP > H1SH BEES OBS OBS
Appuyez sur le bouton Démarrer pour régler le volume.	Les paramètres du prochain menu s'affichent.	88:88

14. Réglage de la durée avant le retour en mode veille

Les paramètres de durée avant le retour en mode veille permettent de régler la durée pendant laquelle le paiement entré est conservé avant que la laveuse retourne en mode veille.

Réglage de la durée avant le return en mode veille		Affichage
Activez le mode Entretien.		86:90
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez la période de temps qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SE 02 > SE 03 > SE 00
Appuyez sur le bouton Démarrer pour régler la durée.	Les paramètres du prochain menu s'affichent.	84:98

REMARQUE

0 : Conserve l'affichage du paiement entré indéfiniment. 1 à 180 : Conserve l'affichage du paiement entré pendant la durée sélectionnée avant que la laveuse retourne en mode veille.

15. Réglage du type

Le type permet de régler les divers paramètres relatifs au type de la laveuse.

Type		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	84:PE
Sélectionnez le réglage qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut Troisième bouton = Déplacer vers le bas	SEUP > TYPE > PDED BAEBA BEAA CABD CABD

REMARQUE

Type de produit : Type de devise : Type de paiement : Type de lecteur de cartes : Type de compteur de pièces de monnaie

15-1. Réglage du type de produit

Les paramètres de type de produit permettent de régler le type de paiement de la machine (payante ou gratuite).

Réglage du type de produit		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:98
Appuyez sur le deuxième bouton.		58:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	84:96
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le type qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut Troisième bouton = Déplacer vers le bas	SEUR > TYPE > Pated > BAY BAEE
Appuyez sur le bouton Démarrer pour régler le type.	L'affichage returne en mode veille.

REMARQUE

Mode payant : Pièces de monnaie et cartes. Mode gratuit : Blanchisserie sur site.

15-2. Réglage du type de devise

Les paramètres de type de devise permettent de régler le pays et la devise acceptée.

Réglage du type de devise		Affichage
Activez le mode Entretien.		86:90
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	84:PE
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le mode qui vous convient Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur.	SEUP > TYPE > Locu > 88:80
Appuyez sur le bouton Démarrer pour régler le type.	L'affichage returne en mode veille.

REMARQUE

Pays (Loc1) Plage	Intervalles
Angleterre (0) 0 à 10,00 0,10
Australie (1) 0 à 10,00 1,00
États-Unis (2) 0 à 9,95 0,05
Chine (3) 0 à 199 1
Corée (4) 0 a 990 00 100
Japon (5) 0 à 950 00 100
Canada (6) 0 à 9,95 0,05
Philippines (7) 0 à 995 5

15-3. Recherche du type de paiement

Les paramètres de type de paiement permettent de régler le type de paiement (pièces de monnaie ou carte).

Réglage du type de paiement		Affichage
Activez le mode Entretien.		86:98
Appuyez sur le premier bouton.		88:88
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	84:98
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le type qui vous convient Fonctions de bouton : Bouton Démarrer = SélectionnerPremier bouton = Revenir en arrêtéDeuxième bouton = Déplacer vers le hautTroisième bouton = Déplacer vers le bas	SEUP > TYPE > BEAD > Co1hCRAD > RAPP
Appuyez sur le bouton Démarrer pour régler le type.	L'affichage returne en mode veille.

15-4. Réglage du type de lecteur de cartes

Le réglage du type de lecteur de cartes permet de régler le nom de la société du lecteur de cartes.

Réglage du type de lecteur de cartes		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		89:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	84:96
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le mode qui vous convient
Fonctions de bouton :Bouton Démarrer = SélectionnerPremier bouton = Revenir en arrêtedéxième bouton = Déplacer vers le haut ou augmenter la valeurTroisième bouton = Déplacer vers le bas ou réduire la valeur	SEUP > TYPE > CRED > 88:88
Appuyez sur le bouton Démarrer pour régler le type.	L'affichage returne en mode veille.

REMARQUE

0:Greenwald 1:ESD

15-5. Réglage du type de chute des pièces de monnaie

Le réglage du type de chute des pièces de monnaie permet de régler le signal d'impulsion de chute pour identifier les pièces de monnaie.

Réglage du type de chute des pieces de monnaie		Affichage
Activez le mode Entretien.		88:98
Appuyez sur le premier bouton.		88:58
Appuyez sur le deuxième bouton.		88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	84:98
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Sélectionnez le mode qui vous convient
Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Déplacer vers le haut ou augmenter la valeur Troisième bouton = Déplacer vers le bas ou réduire la valeur	SEUP > TYPE > Code > 86:80
Appuyez sur le bouton Démarrer pour régler le type.	L'affichage returne en mode veille.

REMARQUE

• Impulsion de chute des pièces de monnaie

Ce programme a été ajouté pour tester le sèche-linge et détecter les erreurs.

Comment accéder au mode de programmation :

• Mode pièces de monnaie - Basculez l'interrupteur d'accès technique.
• Mode cartes - Insérez la carte technicien.
• Tous les modes -

1) Appuyez sur le premier et le troisième bouton en même temps.

2) Appuyez sur les deuxième et troisième boutons pour passer d'un chiffre à l'autre.

Puis, appuyez sur le quatrième bouton pour passer au chiffre suivant.

3) Appuyez sur le bouton Démarrer pour terminer la saisie du mot de passe.

* Mot de passe par défaut : 3000

1.

Ce test permet de vérifier et de modifier divers réglages de la laveuse.

Test		Affichage
Activez le mode Entretien.		AL9C
Sélectionnez la fonctionnalité qui vous convient	ESESE	AL9C
		ESEU
		ESEB
		BFAE
Fonctions de bouton :Bouton Démarrer = SélectionnerPremier bouton = Revenir en arrêtedéxième bouton = Déplacer vers lehautTroisième bouton = Déplacer vers lesbas	ESEB	ESEB
		ESEB
		ESEB
		COB
		BCC
		BCE
		BASS

REMARQUE

AL9c sage en usine (ne pas utiliser) : Test de diagnostic 1 : Pour usage en usine (ne pas utiliser) : Pour usage en usine (ne pas utiliser) : Réinitialisation des paramètres d'usine

: Réglage de l'heure : Cycle Gratis BBB : Arrêt du cycle Buce : Vérification de la conduite : Réglage du mot de passe

2. Le diagnostic

Le test de diagnostic permet de vérifier la fonctionnalité des différentes pièces de la machine.

Appuyez sur Démarrer pour parcourir les points de vérification.

Nombre de fois que l'on appuie sur le bouton Démarrer	Point de vérification Affichage
0 Activez le mode Entretien.		AL 90
- Appuyez sur le deuxième bouton.		L963
1	Vérifiez la version et le code de la machine. • Mode pièces de monnaie pour séche-linge électrique: P0:OE • Mode carte pour séche-linge électrique: P0:CE • Mode blanchisserie sur site électrique: P0:PE • Mode pièces de monnaie pour séche-linge à gaz: P0:Og • Mode carte pour séche-linge à gaz: P0:Cg • Mode blanchisserie sur site à gaz: P0:Pg	Affiche 88:88, P0:XX, gU:XX, gd:XX et gF:XX alternativement (Version)
2 Vérification PDA		IF:55
3 Moteur tourne Valeur d'humidité mesurée (70~239)
4	• Type électrique: L'élement chauffant fonctionne (Moteur + Élement chauffant 1 (2700 W)) • Type à gaz: Le moteur tourne	Température réelle (5~70) (L'afficheur montre la température à l'intérieur du tambour en Celsius)
5	• Type électrique: L'élement chauffant fonctionne (Moteur + Élement chauffant 1 + Élement chauffant 2 (5400 W)) • Type à gaz: La soupape de gaz fonctionne (Moteur + Soupape)	Température réelle (5~70) (L'afficheur montre la température à l'intérieur du tambour en Celsius)
6	Vérification du voyant à DEL et du bouton Appuyez sur les boutons du programme complet.	Affiche 88:88, P0:XX, gU:XX, gd:XX et gF:XX alternativement (Version)
7 Fins de test		L963
8	Commutateur de porte (Moteur et élément chauffant à l'accêt, l'avertisseur sonore retentit sept fois)	dE (La porte est ouverte. Fermez entitièrement la porte)
9	Le test returné à l'étape 3. (Moteur en marche et élément chauffant à l'accêt)	Valeur d'humidité mesurée (70~239)

REMARQUE

Assurez-vous que le tambour est vide lorsque vous effectuez un test de diagnostic. N'utilisez pas

3. Évaluation des paramètres d'usine

Utilisez la réinitialisation des paramètres d'usine pour rétablir les paramètres par défaut de la laveuse.

Réinitialisation des paramètres d'usine		Affichage
Activez le mode Entretien.		86:90
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le第二种e bouton. Jusqu'à ce que l'affichage s'allume	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88

REMARQUE

Valeurs par défaut pour séche-linge au mode carte/pièces de monnaie. - Temps de séchage : 50 minutes - Durée de l'appoint : 10 minutes - Vous pouvez modifier le temps de séchage dans la machine de blanchisserie sur site de 1 à 100 minutes en appuyant sur le bouton de cycle. - Les paramètres de prix varient selon le pays. - Après la réinitialisation des paramètres d'usine, réglez votre pays à partir de loc (Reportez-vous au Réglage du type de devise)

4. Réglage de la date et de l'heure

Les paramètres de date et d'heure permettent de régler l'année, le mois, le jour, l'heure et la minute en cours.

Réglage de la date et de l'heure		Affichage
Activez le mode Entretien.		88:90
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:98
Appuyez sur le bouton Démarrer.	L'affichage montre « 2000 » (année) → « 0101 » (mois et jour) → « Sat » (jour de la semaine) → « 0000 » (heure en format 24 h).
Appuyez sur le bouton Démarrer.		88:00
Appuyez sur le第二种 ou le troisième bouton.	Continuez jusqu'à ce que l'affichage montre l'année désirée (p. ex. 2020).	88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le第二种 ou le troisième bouton.	Continuez jusqu'à ce que les deux chiffres de gauche de l'affichage montrent le mois déséré (p. ex. juin = 0601).	88:08
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le第二种 ou le troisième bouton.	Continuez jusqu'à ce que les deux chiffres de croite de l'affichage montrent le jour déséré (p. ex. 11 juin = 0611).	88:88
Appuyez sur le bouton Démarrer.		88:08
Appuyez sur le第二种 ou le troisième bouton.	Continuez jusqu'à ce que l'affichage montre l'heure désirée (p. ex. 14 h 00 = 1400).	88:08
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le第二种 ou le troisième bouton.	Continuez jusqu'à ce que l'affichage montre la minute désirée (p. ex. 14 h 15 = 1415).	88:88
Appuyez sur le bouton Démarrer.	L'affichage montre « 2020 » → 0611 (mois et jour) → tHU (jour) → 1415 (heure en format 24 h)
Appuyez sur le premier bouton.	Continuez jusqu'à ce que l'affichage returne en mode veille.

REMARQUE

L'heure est affichée en format militaire. La date et l'heure doivent être réglées avant de pouvoir utiliser la fonctionnalité de journée à prix réduit. Lorsque la laveuse est mise hors tension, les réglages de date et d'heure sont réinitialisés à leurs valeurs par défaut.

5. Tds gratuite

Il s'agit d'un cycle gratuit offert aux clients pour les laveuses à mode payant.

Cycle gratuite		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le第二种ment bouton. Jusqu'à ce que l'affichage s'allume	L'utilisateur peut désiré et appuyer sur le bouton Démarrer.	88:88
Appuyez sur le bouton Démarrer.	La machine est prête à l'emploi.L'utilisateur peut désiré et appuyer sur le bouton Démarrer.

6. Arrêt du cycle

La fonction d'arrêt du cycle permet de mettre fin au cycle en cours.

Arrêt du cycle		Affichage
Activez le mode Entretien.		88:86
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer.		88:88
Appuyez sur le deuxième bouton. Jusqu'à ce que l'affichage s'allume	88:88	88:88
Appuyez sur le bouton Démarrer.	La machine termine le cycle et returne au mode de veille. REMARQUE • Ne fonctionne que pour une laveuse en cours d'utilisation. • Il est possible demettre fin au cycle en cours à l'aide d'une carte d'accêt du cycle pour les laveuses en mode cartes.	88:88

REMARQUE

Mode blanchisserie sur site : le sèche-linge termine le cycle en ouvrant la porte.

7. Vérification du conduit

L'option Vérification de la conduite permet de vérifier si le conduit est correctement installé.

Vérification de la conduite		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:88
Appuyez sur le bouton Démarrer. Affiche le nombre de blocages du conduit	88:88
Appuyez sur le bouton Démarrer.	Le contrôle d'installation commence. Attendez la fin de l'examen. Si vous arrêtez le produit en cours d'utilisation, la vérification ne sera pas réussie.	88:88
	Le mot « Fin » s'affiche à la fin du contrôle. Le voyant clignote sur l'afficheur pendant la vérification des anomalies. Coupez l'alimentation et reconfirmez l'installation.	88:88 ou 88:88

8. Réglage du mot de passe

Les paramètres de mot de passe permettent de modifier le mot de passe afin d'accéder au mode d'entretien.

Réglage du mot de passer		Affichage
Activez le mode Entretien.		88:96
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	88:95
Appuyez sur le bouton Démarrer.
Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Augmenter la valeur Troisième bouton = Réduire la valeur Quatrième bouton = Passer au chiffre suivant	Saisir le mot de passer actuel Mot de passer par défaut : 3000 1) Appuyez sur le deuxième ou le troisième bouton pour modifier la valeur. 2) Appuyez sur le quatrième bouton pour passer au chiffre suivant.	88:88
Appuyez sur le bouton Démarrer.		88:88
Fonctions de bouton : Bouton Démarrer = Sélectionner Premier bouton = Revenir en arrêté Deuxième bouton = Augmenter la valeur Troisième bouton = Réduire la valeur Quatrième bouton = Passer au chiffre suivant	Saisir le nouveau mot de passer (à savoir 1234) 1) Appuyez sur le deuxième ou le troisième bouton pour modifier la valeur. 2) Appuyez sur le quatrième bouton pour passer au chiffre suivant.	88:88 88:88 88:88 88:88 88:88
Appuyez sur le bouton Démarrer. Ceci confirme le nouveau mot de passer.		88:55

MODE DE PROGRAMMATION - Mode de collecte de données

Collecte de données : (attribution)

Le sèche-linge recueille les données d'utilisation afin que le propriétaire puisse vérifier divers renseignements comme le nombre de cycles exécutés, le nombre de fois que des cartes ou des pièces de monnaie ont été utilisées, etc.

Comment accéder au mode de programmation :

• Mode pièces de monnaie - Basculez l'interrupteur d'accès technique.
• Mode cartes - Insérez la carte technicien.
• Tous les modes -

1) Appuyez sur le premier et le troisième bouton en même temps.

2) Appuyez sur les deuxième et troisième boutons pour passer d'un chiffre à l'autre.

Puis, appuyez sur le quatrième bouton pour passer au chiffre suivant.

3) Appuyez sur le bouton Démarrer pour terminer la saisie du mot de

passe. AL 9C

Mode de collecte de données

Mode de collecte de données		Affichage
Activez le mode Entretien.		86:96
Appuyez sur le premier bouton.		86:88
Appuyez sur le deuxième ou le troisième bouton.	Jusqu'à ce que l'affichage s'allume	86:88
Appuyez sur le bouton Démarrer.		86:88
Sélectionnez la catégorie qui vous convientFonctions de bouton :Bouton Démarrer = SélectionnerPremier bouton = Revenir en arrêtedéuxieme bouton = Déplacer vers le hautTroisième bouton = Déplacer vers lebas	Reportez-vous à la liste de mode de collecte dedonnées suivante.

Liste de mode de collecte de données

No.	Abréviation	Signification Description
1	rgPr	Prix régulier (prix par défaut)
2	rgP	1 Prix régulier COS1
3	rgP	2 Prix régulier COS2
4	rgP	3 Prix régulier COS3
5	rgP	4 Prix régulier COS4
6	ltrC	Cycles réguliers par intervalle	(0 ~ 65535)
7	ltr1	Cycles COS1 réguliers par intervalle	(0 ~ 65535)
8	ltr2	Cycles COS2 réguliers par intervalle	(0 ~ 65535)
9	ltr3	Cycles COS3 réguliers par intervalle	(0 ~ 65535)
10	ltr4	Cycles COS4 réguliers par intervalle (0 ~ 65535)
11	ACrC	Cycles réguliers cumulés (0 ~ 65535)
12	ACr1	Cycles réguliers cumulés COS1 (0 ~ 65535)
13	ACr2	Cycles réguliers cumulés COS2 (0 ~ 65535)
14	ACr3	Cycles réguliers cumulés COS3 (0 ~ 65535)
15	ACr4	Cycles réguliers cumulés COS4 (0 ~ 65535)
16	ItSU	Nombre d'utilisations de cycles Gratis par intervalle	(0 ~ 65535)
17	ACSU	Nombre d'utilisations cumulé de « cycles Gratis »	(0 ~ 65535)
18	ItFC	Nombre d'utilisations de cycles de « jeton » par inter-valle	(0 ~ 65535)
19	ACFC	Nombre d'utilisations cumulé de cycles de jeton	(0 ~ 65535)
20	toP1	Prix d'appoint COS1
21	toP2	Prix d'appoint COS2
22	toP3	Prix d'appoint COS3
23	toP4	Prix d'appoint COS4
24	It01	Nombre de cycles d'appoint COS1 par intervalle	(0 ~ 65535)
25	It02	Nombre de cycles d'appoint COS2 par intervalle	(0 ~ 65535)
26	It03	Nombre de cycles d'appoint COS3 par intervalle	(0 ~ 65535)
27	It04	Nombre de cycles d'appoint COS4 par intervalle	(0 ~ 65535)
28	ACo1	Nombre de cycles d'appoint COS1 cumulé	(0 ~ 65535)
29	ACo2	Nombre de cycles d'appoint COS2 cumulé	(0 ~ 65535)
30	ACo3	Nombre de cycles d'appoint COS3 cumulé	(0 ~ 65535)
31	ACo4	Nombre de cycles d'appoint COS4 cumulé	(0 ~ 65535)
32	ACrt	Temps de fonctionnement cumulé (minutes)	(0 ~ 65535)
33	ItPd	Nombre de coupures d'alimentation par intervalle	(0~ 255)
34	Itdd	Nombre d'ouvertures de la porte non autorisées pour l'entretien par intervalle	(0~ 255)
35	ItUC	Nombre d'ouvertures du coffre de pieces de mon-àie non autorisées par intervalle	(0~ 255)

36 Ittl	Revenu total par intervalle (Itd + Ittd) (0 ~ 65535)
37 AC	tI Revenu total cumulé (ACd + ACtd) (0 ~ 65535)
38 IttC	Nombre total de cycles par intervalle (0 ~ 65535)
39 AC	tC Nombre total cumulé de cycles (0 ~ 65535)
40 Itd	Somme par intervalle (0 ~ 65535)
41 AC	d Somme cumulée (0 ~ 65535)
42	Ittd	Somme d'appoint par intervalle (0 ~ 65535)
43	ACtd	Somme d'appoint cumulée (0 ~ 65535)
44 dELC	c Nombre d'utilisations de séchage à capteur (0 ~ 65535)

REMARQUE

• Les cycles par intervalle sont réinitialisés à 0 une fois la collecte de données effectuée au moyen de la carte de collecte de données.
• Le nombre d'utilisations cumulé de cycles n'inclut pas les cycles d'entretien ni les cycles où des problèmes sont survenus.
• Les paramètres de prix varient selon le pays.

FONCTIONS SMART

Caractéristiques du module LAN sans fil

Modèle	LCW-004
Bande de fréquence:	De 2412 à 2472 MHz
Puisance de sortie (Max.)	IEEE 802.11b: 17.82 dBm
	IEEE 802.11g: 17.72 dBm
	IEEE 802.11n: 16.61 dBm

Fonction sans fil version logicielle : V 1.0

À l'attention de l'utilisateur, cet appareil doit être installé et utilisé à une distance minimale de 20 cm entre l'appareil et le corps.

Déclaration de conformité

Par la présente, LG Electronics déclare que le type d'équipement radio Sèche-linge est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible à l'adresse internet suivante : http://www.lg.com/global/support/cedoc/cedoc# LG Electronics European Shared Service Centre B.V. Krijgsman 1, 1186 DM Amstelveen, Pays-Bas

Informations sur les logiciels libres

Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com.

En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d'auteur, sont disponibles au téléchargement.

LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à [e-mail].

Cette offre est valable pour une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valable pour toute personne possédant cette information.

REMARQUE

Distributeurs

JLA

Meadowcroft Lane, Ripponden, West Yorkshire HX6 4AJ, Royaume-Uni

Bijelisviset

Kranjceviceva 50, Zagreb, Croatie, OIB 31225259453

IMESA FRANCE

210 RUE HENNEBIQUE - ZI LES MILLES 13796 AIX EN PROVENCE - France

MS Group

VIA FRATELLI ROSSELLI 14/16, 20019 SETTIMO MILANESE, Italie

GIRBAU

Carretera de Manlleu, km.1 - 08500 Vic - Espagne

Merkiber

Calle del Yunque, 9 (Sector P-Norte) Poligono Industrial Arinaga, Aguimes, 35118 Las Palmas, Espagne

Dormer

Pour réduire les risques d'incendie, de décharge électrique ou de blessures lors de l'utilisation de l'appareil, prenez certaines précautions élémentaires, y compris les suivantes :

• Débranchez le sèche-linge avant de le nettoyer pour éviter tout risque de décharge électrique. Le non-respect de cet avertissement peut entraîner des blessures graves, un incendie, une décharge électrique ou la mort.
• N'utilisez jamais de nettoyants forts, de nettoyants abrasifs, ni de solvants pour nettoyer le sèche-linge. Ils peuvent endommager le fini.

Nettoyage de l'extérieur

Un entretien adéquat de votre sèche-linge peut prolonger sa durée de vie utile.

L'extérieur de la machine peut être nettoyé à l'eau chaude avec un détergent ménager doux et non abrasif.

Essuyez immédiatement tout déversement à l'aide d'un chiffon doux et humide.

REMARQUE

N'utilisez pas d'alcool à brûler, de solvants ou de produits similaires. N'utilisez jamais de laine d'acier ou de nettoyants abrasifs, car ils peuvent endommager la surface.

Nettoyage de l'intérieur

Essuyez l'ouverture et le joint de la porte à l'aide d'un chiffon doux et humide pour empêcher l'accumulation de charpie et de poussière qui pourrait endommager le joint de porte.

Nettoyez la fenêtre à l'aide d'un chiffon doux humecté avec un peu d'eau tiède additionnée d'un détergent ménager doux non abrasif, puis séchez.

Le tambour en acier inoxydable peut être nettoyé à l'aide d'un nettoyant pour acier inoxydable conventionnel, utilisé selon les spécifications du fabricant.

N'utilisez jamais de laine d'acier ou de nettoyants abrasifs ; cela pourrait égratigner ou endommager la surface.

Nettoyage autour et sous le sèche-linge

Aspirez régulièrement la charpie et la poussière autour et sous le sèche-linge. Au moins une fois par an, vérifiez le système de conduits afin de déceler toute accumulation de charpie, puis nettoyez les conduits. Si vous remarquez une réduction du débit d'air ou une baisse du rendement du sèche-linge, vérifiez immédiatement si le système de conduits est obstrué ou bloqué.

Entretien du système de conduits

Au moins une fois par an, vérifiez le système de conduits afin de déceler toute accumulation de charpie, puis nettoyez les conduits. Si vous remarquez une réduction du débit d'air ou une baisse du rendement du sèche-linge, vérifiez immédiatement si le système de conduits est obstrué ou bloqué. Communiquez avec un technicien ou un fournisseur de service qualifié.

• Certaines pièces internes sont intentionnellement non mises à la terre et peuvent présenter un risque de choc électrique pendant l'entretien. Réparateurs : prière de ne pas toucher aux pièces suivantes lorsque l'appareil est sous tension : moteur, panneau de commande.

Nettoyage du filtre à charpie

Nettoyez toujours le filtre à charpie après chaque cycle.

Pour ce faire, ouvrez la porte du sèche-linge et retirez le filtre à charpie en tirant tout droit vers le haut. Puis :

1. Faites une boule de fibres avec vos doigts, ou

1. Nettoyez le filtre avec un aspirateur, ou

1. Si le filtre est très sale ou bouché par un produit assouplissant, lavez le filtre à charpie dans une solution d'eau chaude savonneuse, puis laissez-le sécher complètement avant de le réinstaller.

REMARQUE

NE JAMAIS mettre le sèche-linge en marche sans avoir installé le filtre à charpie. NE JAMAIS faire fonctionner le sèche-linge si le filtre à charpie est mouillé. La fréquence recommandée de l'entretien périodique est d'une fois par année.

INSTRUCTIONS D'INSTALLATION DE LA MACHINE PAR SUPERPOSITION

1. Modèle adapté pour la superposition

Mode de super-position	Séche-linge supérieure Séche-linge inférieure Laveuse inférieure
Nom du modele	RV1329C7T	RV1329C1T	FH069FD2MS
	RV1329CN7T	RV1329CN1T	FH069FD2M
			FH069FDMS
			FH069FDM

2. Kit de superposition

• Le kit de superposition est fourni dans le sèche-linge supérieure.

• Le kit de superposition est composé du support de superposition (1), d'un support de sécurité (3), d'un boulon (1), des vis (9).

1) Support de superposition 2) Boulon 3) Vis

4) Support de sécurité

• Le kit de superposition comprend un support coulissant (2), des patins à glissement (4), des vis (18).

1) Support de superposition 2) Patin à glissement 3) Vis

REMARQUE

• La machine peut être superposée uniquement sur le modèle désigné approprié par LGE.
• Ne superposez pas la laveuse sur la partie supérieure.
• Vous pouvez commander les pièces de superposition auprès du revendeur qualifié ou de l'agent qualifié de LGE.

3. Superposition de la machine

• Installez deux supports coulissants sur la plaque supérieure de la laveuse inférieure.
• Retirez les pieds de leurs attaches.
• Retirez les quatre (4) attaches de pied au bas du sèche-linge supérieur. Fixez les quatre (4) patins à glissement sur la base.

• Installation du support de sécurité (uniquement pour le modèle à pièces)
• Installez deux supports de sécurité sur le cadre avant et la plaque supérieure de la laveuse inférieure.
• Installez un support de sécurité sur le cadre du panneau inférieur du sèche-linge supérieur.

• Soulevez et superposez le sèche-linge supérieur sur la laveuse inférieure.
• Réglez la partie arrière du sèche-linge supérieur et la partie arrière de la laveuse inférieure dans la même position.
• Alignez le sèche-linge supérieur avec le support coulissant et de superposition pour mettre en parallèle la partie avant supérieure et inférieure.

• Installez le support de superposition à l'arrière du sèche-linge et de la laveuse superposée.
• Montez les six (6) vis pour fixer la machine inférieure et le sèche-linge supérieur.

REMARQUE

Reportez-vous au Manuel d'entretien pour obtenir des détails afin d'expliquer comment superposer et fixer la machine.

MODE ERREUR

Signification des codes d'erreur affichés par l'affichage à DEL en cas de problème.

Code d'erreur du sèche-linge

PROBLÈME CAUSE POSSIBLE SOLUTION
E E I	S'affiche lorsque le thermistor est ouvert ou est court-circuité	Le thermistor doit être remplaced.
E E2	TYPE ÉLECTRIQUE S'affiche lorsque la température du thermistor a augmenté d'environ 5 degrés pendant 3 secondes TYPE À GAZ S'affiche lorsque la température du thermistor a augmenté d'environ 17 degrés pendant 10 secondes	Le thermistor doit être remplaced.
C-R-E	Déconnexion du fil du lecteur de cartes. Vérifiez	l'état du fil du lecteur de cartes.

RÉTABLISSEMENT APRÈS UNE PANNE DE COURANT

En cas de panne de courant, la machine arrête de fonctionner mais l'affichage de durée reste allumé, indiquant l'heure juste avant la panne secteur.

Appuyez sur le bouton DÉMARRER après le rétablissement de l'énergie, puis la machine redémarre.

RÉGLAGES PAR DÉFAUT DU SÈCHE-LINGE

Réglages par défaut Par défaut
Durée du cycle (Minutes) 50 minutes
Cycle de la durée de refroidissement 2 minutes
Température élevé 154,4° F (68°C)
Température moyenne 140° F (60°C)
Température basse	TYPE ÉLECTRIQUE 125,6° F (52°C) TYPE À GAZ 116,6° F (47°C)
Durée de l'appoint (Minutes par piece de monnaie) 10 minutes
Valeur de la piece de monnaie 1 0,10
Minutes/Minutes et secondes Minutes
Fahrenheit/Celsius	Celsius
Mode Erreur	Activé

REMARQUE

• Les paramètres de prix varient selon le pays.
• Réglez votre pays à partir du mode [Bach] (reportez-vous à la section Comment saisir le 4PE.) Après l'EEPT, réinitialisez les paramètres pour votre pays (le pays par défaut est l'Angleterre).

GUIDE D'INSTALLATION POUR LES HARMONIQUES ET POUR LES SCINTILLEMENTS

※ Le guide d'installation ci-dessous est limité et ne s'applique qu'à certains modèles.

Modèle : RV1329CN1T, RV1329CN4T, RV1329CN7T, RV1329C1T, RV1329C4T, RV1329C7T

Guide d'installation pour les harmoniques (EN 61000-3-2 et EN 61000-3-12)

Cet équipement est conforme à la norme CEI (EN) 61000-3-12 en ce qui concerne les limites d'émission de courants harmoniques correspondant à Rsce=33.

Guide d'installation pour les scintillements (EN 61000-3-3 et EN 61000-3-11)

Ce dispositif est destiné à être raccordé à un système d'alimentation électrique dont l'impédance système maximale admissible Zmax est de 0,3996 (0,339+j0.212) Ω au point d'interface (boîtier de service d'alimentation électrique) de l'alimentation de l'utilisateur. L'utilisateur doit s'assurer que cet appareil n'est connecté qu'à un système d'alimentation électrique satisfaisant à la condition requise susmentionnée. Si nécessaire, l'utilisateur peut demander à son fournisseur d'électricité quelle est l'impédance du système au point d'interface.

Life's Good
