| Type de produit | Capteur de reconnaissance d'objets |
| Marque | IFM |
| Modèle | O2D532 (série O2D53x) |
| Alimentation électrique | 24 V DC (PELV, max 35 V DC) |
| Interface process | Ethernet TCP/IP et PROFINET |
| Interface de paramétrage | Ethernet TCP/IP |
| Éclairage interne | Infrarouge 850 nm (4 LED) |
| Fonctions de détection | Contour, blob, motifs, formes, rayon, circularité, rectangularité, nombre de trous, contraste, largeur, hauteur, nombre, position, orientation |
| Déclenchement | Interne (continu) et externe (trigger via entrée ou commande interface) |
| Sortie de commutation | 1 sortie (OUT1), configurable PNP/NPN |
| Entrée trigger | 1 entrée (broche 2 du connecteur Profinet) |
| Sécurité photobiologique | Groupe exempt (RG0) selon EN 62471:2008 |
| Classe de protection | III (CP III) |
| Montage | Fixation via trous filetés M4, couple max 2,1 Nm |
| Raccordement électrique | Connecteurs M12 (Ethernet codage D, alimentation codage L) |
| Logiciel de paramétrage | ifm Vision Assistant |
| Mise à jour firmware | Oui, via ifm Vision Assistant |
| Clé mémoire intégrée | Sauvegarde configuration, durée 3 ans à 55°C |
| Entretien | Nettoyage de la vitre avant avec nettoyant à vitres |
| Réparabilité | Uniquement par le fabricant ; remplacement possible via clé mémoire |
| Indicateurs LED | LED multifonctions (verte, jaune), Ethernet, Power, OUT1, TRG |
| Accessoires compatibles | Kit de montage E2D500, éclairage dôme E2D501, éclairage externe O2D9xx |
FOIRE AUX QUESTIONS - O2D532 IFM
Questions des utilisateurs sur O2D532 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice O2D532 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil O2D532 de la marque IFM.
MODE D'EMPLOI O2D532 IFM
Notice d'utilisation
Capteur de reconnaissance d'objets
O2D51x
O2D53x
Firmware : à partir de 1.22.9009
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3 1.2 Avertissements utilisés 3 1.3 Symboles de sécurité sur l'appareil 3 1.4 Notes légales 3 1.5 Information Open Source 3
2 Consignes de sécurité 5
2.1 Sécurité photobiologique 5
2.1.1 O2D510, O2D512 5 2.1.2 O2D514 6 2.1.3 O2D53x 6
2.2 Cybersécurité 6
3 Usage prévu 7
3.1 Applications 7
4 Fonctions 8
4.1 Aperçu des fonctions de l'appareil.... 8 4.2 Front-end web.... 8 4.3 Triggers des captures d'image 9
4.3.1 Trigger externe 9 4.3.2 Fonction anti-rebond interne 9
4.4 Sortie de commutation 10 4.5 Eclairage interne.... 10
4.5.1 O2D51x.... 11 4.5.2 O2D53x.... 11
5 Montage 12
5.1 Instructions de montage 12 5.2 Montage avec cylindre de serrage 13 5.3 Montage avec éclairage dôme 14
6 Raccordement électrique 15
6.1 Schéma de branchement 16 6.1.1 Commutation PNP/NPN 16 6.2 Exemple de câblage 16 6.3 Eclairage externe 17
7 Installation.... 18
7.1 Mise à jour du firmware.... 18
8 Eléments de service et d'indication 19 8.1 Signalisation 19 9 Mise en service.... 21
10 Paramétrage.... 22
10.1 Mise au point de la lentille avec la Touche multifonctions 22 10.2 Configurer ou verrouiller la Touche multifonctions.... 22
11 Fonctionnement 23 11.1 Protection contre la surchauffe 23 12 Correction de défauts 24 13 Maintenance, réparation et élimination 25 13.1 Remplacer l'appareil 25
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
1.1 Symboles utilisés
√ Condition préalable Action à effectuer Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements utilisés
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
ATTENTION
Avertissement sur les dommages corporels
▷ Danger de blessures légères, réversibles.
1.3 Symboles de sécurité sur l'appareil
• L'alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - circuits limités en énergie.
- Respecter la sécurité photobiologique pour les appareils du groupe de risque 2.
Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTP (→ chapitre « Raccordement électrique »).
1.4 Notes légales
© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.
Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.
1.5 Information Open Source
2 Consignes de sécurité
- L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
2.1 Sécurité photobiologique
L'appareil est classé selon la norme EN 62471 pour une distance de l'observateur par rapport à la source lumineuse de 200 mm pour la configuration la plus défavorable de l'appareil (couleur, temps d'exposition, taux d'images). Dans des conditions d'application spécifiques, le risque pour l'observateur peut varier en fonction de l'installation et des réglages de l'appareil.
L'installateur/l'exploitant du système est tenu de procéder à une analyse des risques et de prendre les mesures appropriées pour protéger les personnes. En particulier, les règlements nationaux doivent également être respectés. Les mesures de protection possibles peuvent inclure des protections visuelles, des distances minimales garanties d'un observateur, des contrôles d'accès, des lunettes de protection et la formation des utilisateurs.
Il est généralement recommandé de ne pas regarder directement dans la source lumineuse allumée. Un éblouissement ou une irritation peut également se produire dans le groupe de risque 0 (groupe libre). Idéalement, l'appareil est monté de façon à ce qu'il ne soit pas possible de regarder directement dans la source lumineuse.
2.1.1 O2D510, O2D512
La couleur des LED d'éclairage peut être commutée entre rouge (625 nm), vert (525 nm), bleu (453 nm) et blanc. La sélection de la couleur s'applique à toutes les LED en même temps.
L'appareil est conforme au groupe de risque 1 selon la norme EN 62471:2008.
Pour réduire le risque pour l'observateur au groupe libre (RG 0) :
Lors de la sélection des LED bleues et blanches, respecter les distances entre la source lumineuse et l'œil indiquées dans le tableau suivant.
| LED rouge LED | verte LED bleue LED blanche | |||
| Groupe de risque (RG) 0 0 0 0 | ||||
| Distance de risque --- --- 0,35 m | 0,30 m |
Tableau 1 : distances de risque liées aux groupes de risques selon la norme DIN EN 62471, fiche jointe 1
2.1.2 O2D514
La couleur des LED d'éclairage peut être commutée entre rouge (625 nm), vert (525 nm), bleu (453 nm) et blanc. La sélection de la couleur s'applique à toutes les LED en même temps.
L'éclairage est fortement concentré.
L'appareil est conforme au groupe de risque 2 selon la norme EN 62471:2008.
ATTENTION
Source lumineuse du groupe de risque 2
Possibilité d'endommager les yeux en regardant dans la source lumineuse LED pendant une période prolongée. Éviter de regarder longuement dans la source de lumière. ▶ Effectuer une analyse des risques et, si nécessaire, prendre les mesures appropriées pour protéger les personnes.
Pour réduire le risque pour l'observateur au groupe de risque 1 ou au groupe libre (RG 0) :
Lors de la sélection des LED bleues et blanches, respecter les distances entre la source lumineuse et l'œil indiquées dans le tableau suivant.
| LED rouge LED verte LED bleue LED blanche | ||||||
| Groupe de risque RG 0 0 1 0 1 0 | ||||||
| Distance de risque --- --- 0,35 m | 0,55 m 0,30 m | 0,4 m | ||||
Tableau 2 : distances de risque liées aux groupes de risques selon la norme DIN EN 62471, fiche jointe 1
2.1.3 O2D53x
Les LED d'éclairage émettent une lumière infrarouge invisible d'une longueur d'onde de 850 nm. L'appareil est conforme au groupe exempt de risque défini dans la norme EN 62471:2008.
2.2 Cybersécurité
INFORMATION IMPORTANTE
Environnement réseau non protégé :
l'appareil ne comporte pas de mesures de sécurité informatique selon CEI 62443.
▷ Un accès non autorisé en lecture et écriture est possible. Une manipulation non autorisée sur le fonctionnement de l'appareil est possible. ▶ Vérifier et restreindre les possibilités d'accès à l'appareil.
3 Usage prévu
L'appareil est utilisé pour du contrôle qualité. Il vérifie et contrôle les contours, les propriétés, les dérives, les changements de couleur et états de surface des objets inspectés.
Il convient également à des opérations de tri et de comptage.
3.1 Applications
La sécurité de l'appareil est conçue conformément à la norme EN CEI 61010-2-201 pour une utilisation dans les conditions environnementales suivantes :
- Utilisation à l'intérieur
- Altitudes jusqu'à 4000 m
- Humidité relative de l'air jusqu'à 90 % au maximum, sans condensation
- Degré de salissure 2
Compatibilité électromagnétique (CEM) :
L'appareil est conçu pour une utilisation dans des environnements industriels.
Dans les environnements domestiques, ce produit peut provoquer des problèmes de radiodiffusion.
En cas de besoin, prendre des mesures de blindage CEM.
L'indice de protection IP n'a pas été évalué par UL® Underwriters Laboratories®.
4 Fonctions
L'appareil surveille les propriétés d'objets. Pour cela, il procède à des captures d'image à l'aide de paramètres préalablement établis par l'utilisateur au sein de jeux d'application donnés.
A l'aide d'éclairages directs ou de rétroéclairages, l'appareil détecte une image en niveaux de gris de l'objet à contrôler. Il utilise les valeurs de luminosité déterminées pour faire la distinction entre l'objet et l'arrière-plan.
Il compare ensuite l'image capturée avec un ou plusieurs modèles, préalablement appris. A partir de cette comparaison, le capteur peut indiquer si un ou plusieurs modèles ont été trouvés dans la scène.
L'appareil transmet les résultats via une interface process Ethernet.
De plus, l'appareil est équipé de
• 1 entrée de commutation, • 1 sortie de commutation.
4.1 Aperçu des fonctions de l'appareil
- Interface process : Ethernet TCP/IP et PROFINET
- Interface de paramétrage : Ethernet TCP/IP.
- Détection de contour et analyse blob (niveaux de gris) intégrées et configurables.
- Surveillance des propriétés d'objet suivantes :
- Motifs et formes – Rayon interne et externe – Circularité et rectangularité
- Nombre de trous
- Contraste, largeur et hauteur de surfaces
- Nombre, position et orientation d'objets
- Réglage automatique des paramètres de focale et d'exposition.
- Assistant pour le contrôle de présence d'un objet.
- Commande de la sortie de commutation par l'application active ou en externe via une interface process
- Éclairage interne
- Déclenchement interne et externe de captures d'image
- Traitement des données avec blocs fonctionnels et liaisons logiques dans l'appareil
- La clé mémoire ifm intégrée sauvegarde la configuration actuelle pour remplacer facilement l'appareil. Sauvegarde complémentaire optionnelle des images erreur.
4.2 Front-end web
L'appareil dispose d'une page web permettant la mise à disposition des informations suivantes :
- Documentation appareil
- Configuration appareil
- Images erreur
- Licences ▶ Adresse IP de l'appareil saisie dans un navigateur web. Exemple : http://192.168.0.69
4.3 Triggers des captures d'image
De 1 à 5 jeux de paramètres peuvent être définis pour les captures d'image.
Les captures d'image pour la détection d'objet ou de contour sont déclenchées via un signal trigger interne ou externe. En fonction du mode trigger configuré, les différentes images sont alors capturées.
- Trigger interne
- Capture d'images continues avec une fréquence d'acquisition fixe.
- Configuration via ifm Vision Assistant.
- Trigger externe
- Capture d'image activée par une source trigger externe (signal de commutation d'un capteur raccordé) via l'entrée trigger.
- Capture d'image activée par une commande interface process (API) via Ethernet.
En cas d'utilisation d'un éclairage interne ou externe, l'éclairage est également activé à chaque trigger.
4.3.1 Trigger externe
Pour le trigger externe des captures d'image, différents modes de déclenchement peuvent être utilisés (→ manuel du logiciel sur documentation.ifm.com) :
- Front négatif
- Front positif
- Fronts négatif et positif
- Gated trigger
- Burst trigger
Tant qu'un process de trigger n'a pas encore été traité, un nouveau trigger ne peut pas être déclenché. Un signal trigger trop précoce est rejeté et traité comme une erreur « Trigger Overrun ». Le signal Ready, « Prêt pour le trigger », peut être fourni sur une sortie de commutation.

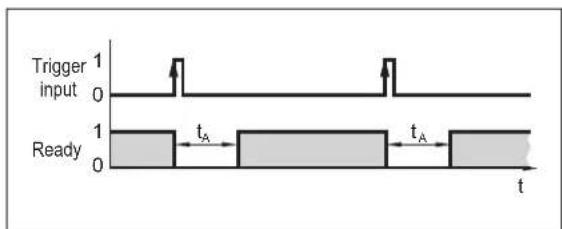

Fig. 1: Signal « Ready » (« Prêt pour le trigger »)
Exemple : Un détecteur réflexion directe servant de source trigger externe déclenche l'appareil en cas de front positif. (t A = temps d'évaluation)
4.3.2 Fonction anti-rebond interne
![① ② 0 2 4 6 8 10 12 14 16 18 20 t [ms]](/content/2026/03/580467/images/015948f82c8225d0c46e5c03bdc34792389326879f3873c23253fe532ac7a822.jpg)
Fig. 2: Fonction anti-rebond interne 1 : Entrée trigger 2 : Capture d'images
L'entrée trigger a une fonction antirebond intégrée (réglage par défaut : fonction anti-rebond désactivée). La fonction anti-rebond intégrée évite le déclenchement d'un trigger par plusieurs courtes impulsions. L'impulsion doit durer au moins 4 ms pour être reconnue comme trigger.
En fonction de l'installation électrique, la fonction anti-rebond n'est pas nécessaire.
Il est possible de paramétrer une temporisation de trigger.
La sortie de commutation OUT1 est configurable. Normalement, la sortie n'est pas enclenchée.
La configuration peut être définie individuellement pour chaque application au moyen d'ifm Vision Assistant. La configuration standard est présentée dans le tableau suivant.
| Broche Signal | Configuration standard | |
| 4 Ready / OUT1 | Non utilisée | |
| 5 Non utilisée | Non utilisée |
Tab. 3: Configuration standard de la sortie de commutation
La sortie de commutation commute dès qu'un des statuts suivants se présente :
- « Prêt pour le trigger »
L'appareil signale qu'une nouvelle image peut être capturée. Les triggers ne peuvent être traités qu'avec cet état. En cas de capture d'images en continue, l'état « Prêt pour le trigger » n'est pas fourni.
- « Capture d'images terminée »
L'appareil signale que la capture des images est terminée. L'état de l'appareil peut être utilisé avec la fonction cascade, afin d'éviter les perturbations mutuelles lors de la capture des images.
• « Erreur »
L'appareil signale qu'une erreur interne s'est produite. Des informations détaillées sur l'erreur peuvent être demandées via Ethernet.
- « Commandé via l'interface process » (par ex. par API)
L'appareil est commandé via la commande « O » (→ Guide du programmeur).
- « Etats définis par l'utilisateur »
Les états définis par l'utilisateur changent par le traitement du contour et du blob (par ex. objet/modèle trouvé, objet/modèle correspond à la référence, objet/modèle en dehors de la valeur de seuil, etc.).
4.5 Eclairage interne
L'activation de l'éclairage interne peut améliorer la reconnaissance des objets. Les 4 LED d'éclairage peuvent être activées individuellement.
Le logiciel ifmVisionAssistant permet de régler l'éclairage interne.

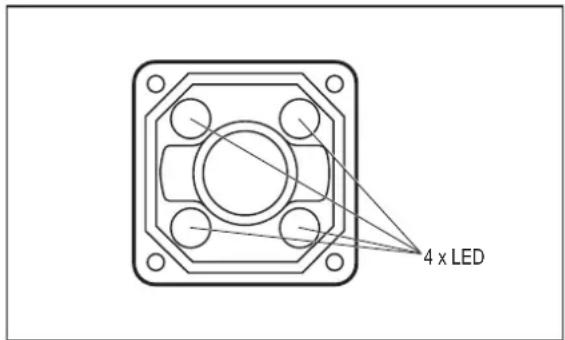

Fig. 3: LED d'éclairage
▶ Respecter les consignes de sécurité photobiologique. (→ Sécurité photobiologique ☐ 5)
L'éclairage interne et externe est allumé 500 µs avant la capture de l'image. La mise en marche anticipée n'a aucune influence sur la luminosité de l'image capturée.
Exemple : Pour un temps d'intégration de 100 μs, l'éclairage est allumé pendant 600 μs.
4.5.1 O2D51x
L'appareil est doté d'un éclairage RVBB, qui peut être commuté entre les couleurs d'éclairage rouge, vert, bleu et blanc. Une seule couleur peut être activée à la fois, ce qui s'applique à toutes les LED d'éclairage interne.
L'optique de l'appareil ne comporte pas de filtre passe-bande.
L'optique de l'appareil et deux des quatre LED sont équipés de filtres de polarisation.
N'activez les LED qu'avec des filtres de polarisation pour éviter toute réflexion directe.
4.5.2 O2D53x
L'appareil dispose d'un éclairage infrarouge.
Un filtre passe-bande est intégré dans la lentille de l'appareil. Sans éclairage interne, les objets et les contours sont difficiles à détecter. Si possible, toujours utiliser l'éclairage interne ou un éclairage externe avec une longueur d'onde appropriée.
L'appareil ne dispose pas de filtres de polarisation.
5 Montage
L'appareil peut être monté devant ou au-dessus de l'objet, selon l'application et la surface de l'objet à surveiller.
Monter l'appareil sur la fixation au moyen des deux trous filetés latéraux. Couple de serrage max. 2,1 Nm. ▶ Centrer l'appareil sur l'axe optique de l'objet.
Informations sur les accessoires disponibles sur www.ifm.com
5.1 Instructions de montage
Un stockage dans un air ambiant très humide peut entraîner une condensation sur la vitre après le raccordement de l'appareil et donc affecter son fonctionnement.
▶ Ne pas dépasser les limites suivantes :
| Température Humidité relative de l'air maximale recommandée | |
| 25 °C 75 % | |
| 30 °C 72 % | |
| 35 °C 70 % | |
| 40 °C 67 % | |
Éviter les situations de contre-jour ou de lumière parasite et des conditions de lumière changeantes. Si la lentille ou la scène à surveiller est exposée à la lumière du soleil, cela peut provoquer des perturbations. Lors du montage, veiller au découplage mécanique pour éviter une vibration du capteur. Éviter l'installation dans des zones fortement salissantes de la machine.
Des appareils positionnés côte à côte peuvent se perturber mutuellement en cas d'exposition simultanée si l'éclairage est activé.
▶ Utiliser un éclairage externe constant ou les déclencher successivement.

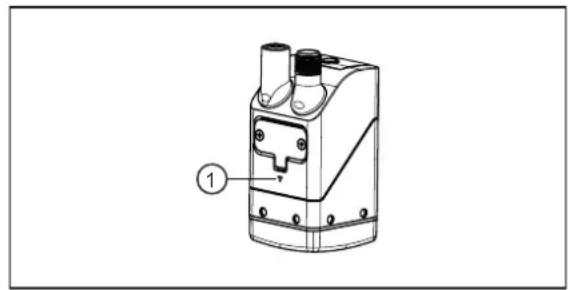

S'assurer que l'élément de compensation de pression sur le dessous de l'appareil n'est pas couvert.
5.2 Montage avec cylindre de serrage
Fig. 5: Montage avec le kit de montage E2D500
1 : Écrous M4 2 : Filetages M4 (profondeur 7 mm) 3 : Fixation 4 : Cylindre de serrage
Monter la fixation sur les filetages M4 de l'appareil avec deux vis M4. Couple de serrage maximal 2,1 Nm.
Monter le cylindre de serrage sur la fixation.
5.3 Montage avec éclairage dôme
Fig. 6: Montage avec le kit de montage E2D501
1 : Écrous M4 2 : Filetages M4 (profondeur 7 mm) 3 : Fixation 4 : Cylindre de serrage 5 : Éclairage dôme
Monter la fixation sur les filetages M4 de l'appareil avec deux vis M4. Couple de serrage maximal 2,1 Nm. Monter la fixation sur l'éclairage dôme avec quatre vis. Monter le cylindre de serrage sur la fixation.
6 Raccordement électrique
INFORMATION IMPORTANTE
L'appareil doit être raccordé par un électricien qualifié.
Appareil de la classe de protection III (CP III) (CEI 61010-2-201 chap. 6.5.2.101.4).
L'alimentation électrique doit
- se faire uniquement par des circuits PELV (CEI 61010-2-201 chap. 3.111),
- ne pas dépasser 35 V DC en cas de fonctionnement,
- ne pas dépasser 60 V DC en cas de défaut unique et
- ne pas dépasser la tension d'alimentation de l'appareil (voir fiche technique).
Utiliser des circuits à énergie limitée pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d'alimentation est de 24 V. Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120 s. Ce faisant, tenir compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles :
- fusible ou
- dispositif électromécanique non réglable et ne se réenclenchant pas automatiquement.
Séparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base. L'isolation des circuits externes doit être conforme à CEI 61010-2-201, fig. 102.
Avant le raccordement électrique, mettre l'installation hors tension. Pour des longueurs de câble > 30 m, utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5.
INFORMATION IMPORTANTE
Détérioration de l'appareil en raison de connecteurs M12 insuffisamment serrés.
L'indice de protection indiqué dans la fiche technique est garanti uniquement pour des connecteurs M12 suffisamment serrés. ▶ Visser fermement les connecteurs M12 à l'appareil.
Dans le champ d'application cULus :
Température haute minimum du câble qui doit être raccordé au capteur : 70 °C.
Lors de la connexion, veiller à :
▶ Utiliser des protections contre la traction pour les câbles raccordés à l'appareil. ▶ Couvrir avec des bouchons (E73004) les prises non utilisées. Couple de serrage 0,6 à 0,8 Nm.
Lorsque l'appareil est utilisé en permanence en zone humide, l'écrou du câble avec connecteur M12 pour l'Ethernet industriel (par ex. E11898) peut se corroder.
▶ Utiliser un câble de raccordement avec un écrou en acier inox.

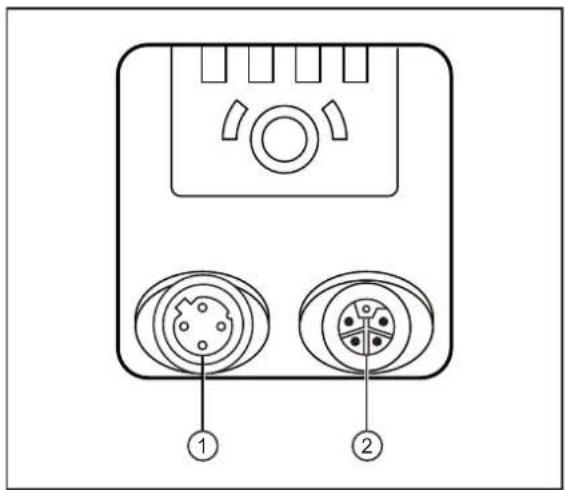

6.1 Schéma de branchement
| 1 Ethernet (interface de paramétrage, interface process)Prise M12, codage D, 4 pôles | |
 | 1 : TD+2 : RD+3 : TD-4 : RD-S : Blindage |
| 2 Profinet (alimentation et sortie process)Connecteur M12, codage L, 5 pôles | |
 | 1 : 24 V DC2 : Non raccordé / entrée trigger3 : GND4 : Non raccordé / Ready / OUT15 : Non raccordé |
En cas de modification de la configuration standard de la broche 2 ou de la broche 4, les spécifications Profinet pour l'attribution des broches au connecteur à codage L peuvent ne plus être respectées.
▶ Vérifier les contacts sur le câble et ajuster le cas échéant.
6.1.1 Commutation PNP/NPN
Les broches 2 et 4 peuvent être commutées entre les logiques PNP et NPN.
Ce réglage ne peut pas être effectué pour des broches individuelles, mais s'applique simultanément à toutes les broches.
6.2 Exemple de câblage
L'appareil peut être déclenché de manière externe selon les possibilités suivantes :
- Ethernet
- Signal de commutation externe via entrée trigger
Dans l'exemple de câblage, la capture d'images est déclenchée par un détecteur de proximité via l'entrée trigger.
Fig. 7: Exemple de câblage d'un circuit trigger
1 : Appareil O2D53x 2 : PC portable pour le paramétrage 3 : Détecteur de proximité 4 : Source de tension
6.3 Éclairage externe
Un éclairage externe peut être connecté pour améliorer la détection des objets.
Un éclairage externe est raccordé à la sortie de commutation OUT1 de l'appareil. Le capteur déclenche indépendamment l'éclairage ou transfère le signal trigger vers l'éclairage externe.
Comme les capteurs à lumière infrarouge sont équipés d'un filtre passe-bande, seuls des éclairages externes sur la plage de longueurs d'onde de 780 nm à 880 nm peuvent être utilisés.
Exemple : Unité d'éclairage O2D9xx.
L'éclairage interne et externe est allumé 500 µs avant la capture de l'image. La mise en marche anticipée n'a aucune influence sur la luminosité de l'image capturée.
Exemple : Pour un temps d'intégration de 100 μs, l'éclairage est allumé pendant 600 μs.
7 Installation
Pour pouvoir utiliser toutes les fonctions de l'appareil, le logiciel ifmVisionAssistant est nécessaire pour le paramétrage.
Télécharger le logiciel ifmVisionAssistant via la zone de téléchargement de l'appareil : documentation.ifm.com
L'utilisation d'ifmVisionAssistant est décrite dans le manuel du logiciel. → Manuel du logiciel sur documentation.ifm.com
7.1 Mise à jour du firmware
Télécharger le logiciel ifmVisionAssistant via la zone de téléchargement de l'appareil : documentation.ifm.com
Si le système de bus de terrain doit être certifié :
N'utiliser qu'un firmware certifié pour les mises à jour.
Avant la mise à jour du firmware, exporter la configuration de l'appareil. La configuration sauvegardée est perdue par la mise à jour du firmware. ▶ Connecter l'appareil avec le logiciel ifmVisionAssistant. ▶ Mettre à jour le firmware de l'appareil. ▶ Importer la configuration de l'appareil.
8 Éléments de service et d'indication

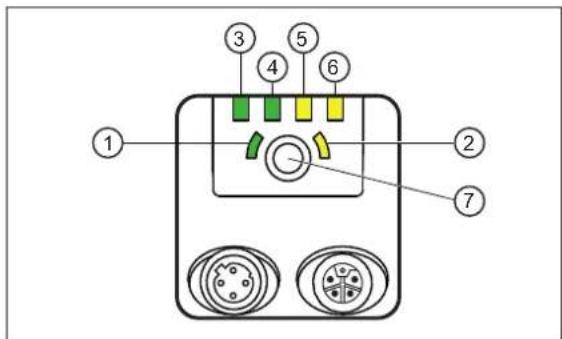

Fig. 8: LED et boutons
1 : LED multifonctions (verte) 2 : LED multifonctions (jaune) 3 : LED Ethernet (verte) 4 : LED Power (verte) 5 : LED OUT1 (jaune) 6 : LED TRG (jaune) 7 : Touche multifonctions
8.1 Signalisation
| LED multifonctions (verte) LED | multifonctions (jaune) Description | |
| allumée --- Mode d'orientation actif | ||
| allumée clignote à 1 Hz Mode de réglage actif | ||
| clignote à 2 Hz --- Configuration en cours de sauvegarde | ||
| Allumée pendant 2 s --- Configuration sauvegardée avec succès | ||
| clignote à 8 Hz clignote à 8 Hz Mode actif pour le transfert de la configuration de la clé mémoire ifm au moyen de la Touche multifonctions (→Remplacer l'appareil ☐ 26) | ||
| --- clignote à 8 Hz Erreur : verrouillage du bouton actif | ||
| --- clignote à 8 Hz Erreur : échec de la configuration | ||
Tab. 4 : LED multifonctions (verte, jaune)
| LED Ethernet LED Power OUT1-LED LED TRG Description | ||||
| éteinte allumée éteinte éteinte L'appareil est opérationnel. | ||||
| --- clignote à 0,5 Hz --- L'appareil n'est pas paramétré ou | le paramétrage n'a pas été chargé sur l'appareil. | |||
| --- clignote 2x à 0,5 Hz --- --- L'appareil est en mode de para- | métrage. | |||
| --- allumée allumée --- OUT1 est commutée. | ||||
| --- allumée clignote à 8 Hz --- OUT1 a un court-circuit. | ||||
| --- allumée --- allumée Le trigger est commuté. | ||||
| --- allumée --- clignote à 8 Hz Le trigger a un court-circuit. | ||||
| allumée allumée --- --- L'appareil est disponible, Ethernet | est connecté. | |||
| clignote | allumée --- --- Ethernet transmet des données. | |||
| --- | éteinte | clignote à 8 Hz | clignote à 8 Hz | L'appareil signale une erreur in-terne. |
| --- | éteinte | clignote à 2 Hz | clignote à 2 Hz | L'appareil signale une erreur re-médiable. Le message d'erreur peut être lu via Ethernet. |
| --- | chenillard ⇒ | L'appareil démarre. | ||
| LED Ethernet LED Power OUT1-LED LED TRG Description | ||||
| --- chenillard <= L'appareil exécute une mise à jour | du firmware. | |||
| éteinte éteinte éteinte | éteinte Pas de tension | ou tension trop | faible. | |
Tab. 5 : LED Ethernet, Power, OUT1, TRG
--- signifie un état indéfini
9 Mise en service
Erreur lors de la mise en service
▷ L'appareil peut provoquer des erreurs s'il est mis en service à des températures inférieures à 0 °C. ▶ Mettre l'appareil en service au-dessus de 0 °C. ▷ Suite à la mise en service, l'appareil peut être utilisé en dessous de 0 °C. Les températures ambiantes possibles sont indiquées dans la fiche technique.
À la mise sous tension, l'appareil est mis en service.
Après 30 secondes, l'appareil se trouve en mode d'évaluation dans lequel les applications sauvegardées sont exécutées.
Les éléments d'indication signalent l'état de fonctionnement actuel.
À la livraison, aucune application n'est configurée et l'appareil ne réalise aucune fonction.
Paramétrer l'appareil via ifm Vision Assistant.
10 Paramétrage
L'appareil peut être paramétré des manières suivantes :
- Logiciel ifm Vision Assistant (→ Manuel du logiciel sur www.ifm.com) :
- Paramétrage de jusqu'à 32 applications avec plusieurs captures d'image.
- Configuration de l'interface process et des sorties de commutation.
- Mise au point de la lentille de l'appareil avec la Touche multifonctions (n'est disponible qu'après l'installation d'une application via ifm Vision Assistant).
- Chargement de la configuration à partir de la clé mémoire ifm.
Le logiciel ifm Vision Assistant et le manuel du logiciel sont disponibles sur internet : www.ifm.com.
10.1 Mise au point de la lentille avec la Touche multifonctions
La Touche multifonctions ne fonctionne qu'après l'installation d'au moins une application via ifm Vision Assistant.
▶ Appuyer sur la Touche multifonctions pendant 3 secondes. La LED multifonctions verte est allumée en permanence. ▶ Centrer l'objet sur l'axe optique du capteur. Appuyer pendant 1 seconde sur la Touche multifonctions dans un délai de 2 minutes (Timeout).
La LED multifonctions jaune clignote pendant que l'appareil procède à la mise au point automatique.
La caméra a terminé la mise au point lorsque la LED multifonctions verte clignote brièvement puis est allumée pendant 2 secondes. La mise au point a échoué si la LED multifonctions jaune clignote brièvement.
La Touche multifonctions est conçue pour une durée de vie de 100 000 appuis sur le bouton.
10.2 Configurer ou verrouiller la Touche multifonctions
La Touche multifonctions peut être verrouillée ou autrement configurée avec le logiciel ifm Vision Assistant (→ Manuel du logiciel sur www.ifm.com). Dans les situations suivantes, la Touche multifonctions est automatiquement verrouillée :
- L'appareil est configuré par le logiciel ifm Vision Assistant. Exception : si le logiciel ifm Vision Assistant est en mode de surveillance, la Touche multifonctions est déverrouillée. • L'appareil est protégé par mot de passe.
11 Fonctionnement
Fig. 9 : Détection d'un objet
* Disponible uniquement pour les appareils O2D51x.
Recommandations pour augmenter le taux de détection :
▶ Positionner l'objet (3) dans le champ de vue (2). ▶ Enlever les autres objets du champ de vue. Pour des objets avec surface brillante : - incliner légèrement l'appareil (1) ou - utiliser le filtre de polarisation*. ▶ Nettoyer la vitre avant de l'appareil (1). ▶ Respecter les remarques sur le montage (→ Instructions de montage ☐ 12).
11.1 Protection contre la surchauffe
Pour protéger le matériel, l'appareil est équipé d'une protection contre la surchauffe.
Elle peut s'activer dans les cas suivants :
• température ambiante élevée - taux élevé de rafraîchissement des images - temps d'exposition long
Si la protection contre la surchauffe est active, aucune image n'est capturée. La protection contre la surchauffe sera désactivée dès que la température interne aura baissé.
12 Correction de défauts
Si l'appareil se comporte de manière inattendue ou incorrecte :
▶ Télécharger et installer les dernières versions du firmware et d'ifmVisionAssistant. Téléchargement sur documentation.ifm.com. Si les problèmes persistent : ▶ Contacter le support ifm. Contact : www.ifm.com.
13 Maintenance, réparation et élimination
En cas d'utilisation correcte, l'appareil est sans entretien.
L'encrassement réduit le contraste et le taux de détection.
▶ Dégager la fenêtre avant de tout encrassement. ▶ Utiliser un nettoyant à vitres pour nettoyer les optiques. Des produits lessiviels à base de solvants peuvent abîmer le verre de la fenêtre avant.
L'appareil ne doit être réparé que par le fabricant.
L'appareil ne doit être ouvert que par le fabricant. Pour remplacer l'appareil, l'utilisateur peut ouvrir le couvercle de maintenance.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
13.1 Remplacer l'appareil
Lors du remplacement de l'appareil la configuration sauvegardée peut être transmise au nouvel appareil. Pour ce faire, la clé mémoire ifm intégrée de l'ancien appareil est insérée dans le nouvel appareil.
La clé mémoire ifm intégrée assure une durée de conservation des données de 3 ans à une température de stockage maximale de 55 °C. En cas de dépassement, une perte de données est possible. Pendant le fonctionnement, les données sauvegardées sont périodiquement rafraîchies.
Le couvercle de maintenance ne doit être ouvert que pour la transmission de la configuration.
Le couvercle de maintenance ne doit être ouvert que dans un environnement propre et sec (degré de salissure 2).
La clé mémoire ifm ne doit être utilisée que pour les appareils O2x5xx.
▶ Ne pas utiliser la clé mémoire ifm avec un PC, un ordinateur portable, etc.
Remplacement de la clé mémoire ifm :
Fig. 10: Remplacer l'appareil 1 : Couvercle de maintenance
▶ Retirer les câbles raccordés à l'appareil. Débrancher l'appareil du courant. ▶ Desserrer les vis du couvercle de maintenance. ▶ Retirer le couvercle de maintenance de l'appareil.
Ne pas endommager le caoutchouc de scellement à l'intérieur du couvercle de maintenance.
Insérer la clé mémoire ifm de l'ancien appareil dans le nouvel appareil. ▶ Remettre en place le couvercle de maintenance. Serrer les vis à max. 0,2 Nm.
Activer la configuration dans le nouvel appareil :
▶ Mettre le nouvel appareil sous tension. Appuyer sur la Touche multifonctions pendant que les LED multifonctions (verte) et (jaune) clignotent. La configuration est transmise de la clé mémoire ifm au nouvel appareil.
- CONTENU
- 1 REMARQUES PRÉLIMINAIRES
- 1.1 SYMBOLES UTILISÉS
- 1.2 AVERTISSEMENTS UTILISÉS
- INFORMATION IMPORTANTE
- ATTENTION
- 1.3 SYMBOLES DE SÉCURITÉ SUR L'APPAREIL
- 1.4 NOTES LÉGALES
- 1.5 INFORMATION OPEN SOURCE
- 2 CONSIGNES DE SÉCURITÉ
- 2.1 SÉCURITÉ PHOTOBIOLOGIQUE
- 2.1.1 O2D510, O2D512
- 2.1.2 O2D514
- 2.1.3 O2D53X
- 2.2 CYBERSÉCURITÉ
- 3 USAGE PRÉVU
- 3.1 APPLICATIONS
- 4 FONCTIONS
- 4.1 APERÇU DES FONCTIONS DE L'APPAREIL
- 4.2 FRONT-END WEB
- 4.3 TRIGGERS DES CAPTURES D'IMAGE
- 4.3.1 TRIGGER EXTERNE
- 4.3.2 FONCTION ANTI-REBOND INTERNE
- 4.5 ECLAIRAGE INTERNE
- 4.5.1 O2D51X
- 4.5.2 O2D53X
- 5 MONTAGE
- 5.1 INSTRUCTIONS DE MONTAGE
- 5.2 MONTAGE AVEC CYLINDRE DE SERRAGE
- 5.3 MONTAGE AVEC ÉCLAIRAGE DÔME
- 6 RACCORDEMENT ÉLECTRIQUE
- DANS LE CHAMP D'APPLICATION CULUS
- 6.1 SCHÉMA DE BRANCHEMENT
- 6.1.1 COMMUTATION PNP/NPN
- 6.2 EXEMPLE DE CÂBLAGE
- 6.3 ÉCLAIRAGE EXTERNE
- 7 INSTALLATION
- 7.1 MISE À JOUR DU FIRMWARE
- 8 ÉLÉMENTS DE SERVICE ET D'INDICATION
- 8.1 SIGNALISATION
- 9 MISE EN SERVICE
- 10 PARAMÉTRAGE
- 10.1 MISE AU POINT DE LA LENTILLE AVEC LA TOUCHE MULTIFONCTIONS
- 10.2 CONFIGURER OU VERROUILLER LA TOUCHE MULTIFONCTIONS
- 11 FONCTIONNEMENT
- 11.1 PROTECTION CONTRE LA SURCHAUFFE
- 12 CORRECTION DE DÉFAUTS
- 13 MAINTENANCE, RÉPARATION ET ÉLIMINATION
- 13.1 REMPLACER L'APPAREIL
Marque : IFM
Modèle : O2D532
Catégorie : Capteur
