Type de produit	Interface AS-interface (AirBox)
Marque	IFM
Modèle	AC5271
Version AS-interface	3.0, rétrocompatible avec version 2.0
Nombre maximal d'esclaves par maître	62
Raccordement pneumatique	Tubes rilsan, calibre extérieur selon norme CETOP RP 54 P
Plage de pression de service	3...8 bar
Alimentation électrique	AS-i (câble plat jaune) et AUX (câble plat noir) pour AC5271
Nombre d'entrées	4 entrées pour capteurs (prises M12)
Nombre de sorties pneumatiques	1 sortie pneumatique inverseur
Affichage LED	PWR (verte), FAULT (rouge), AUX (verte), LED 1 (jaune), LED 2 (jaune)
Degré de protection	IP67 (avec joints et bouchons), IP65 (avec silencieux)
Pureté de l'air comprimé requise	Classe 6-3-1 (sans lubrifiant) ou 6-3-4 (lubrifié) selon ISO 8573-1:2001
Compatibilité électromagnétique (CEM)	EN 61000-4-2 : décharge contact ±4 kV, air ±8 kV
Adressage	Via unité d'adressage AC1144 et cordon E70213 ; adresse par défaut 0
Mode d'adressage étendu	Oui, compatible maître première génération (adresse 1A-31A)
Profil AS-i	S-7.A.E
Matériau du boîtier	Non spécifié dans la notice (estimation : plastique technique)
Dimensions (approximatives)	Non spécifiées (estimation : environ 120 x 80 x 50 mm)
Poids (approximatif)	Non spécifié (estimation : environ 300 g)
Entretien	Aucune réparation possible ; contacter le fabricant en cas de défaut
Température de fonctionnement	Non spécifiée (estimation : 0...+60 °C)

FOIRE AUX QUESTIONS - AC5271 IFM

Comment adresser le module AC5271 ?

Utilisez l'unité d'adressage AC1144 avec le cordon E70213. L'adresse par défaut est 0. Pour les maîtres de première génération (version 2.0), utilisez une adresse entre 1A et 31A si le mode étendu est activé.

Quelle est la pression de service recommandée ?

La plage de pression de service est de 3 à 8 bar. Une utilisation en dehors de cette plage peut endommager les composants pneumatiques.

Que signifient les LED sur l'appareil ?

La LED PWR (verte) indique une alimentation AS-i correcte. La LED FAULT (rouge) allumée signale une erreur de communication (ex: adresse 0) ; clignotante indique un défaut périphérique (court-circuit ou surcharge). La LED AUX (verte) indique la présence de l'alimentation AUX (uniquement si AS-i est présent). Les LED 1 et 2 (jaunes) indiquent l'état logique des entrées.

Quelle classe de pureté d'air comprimé est nécessaire ?

L'AirBox est appropriée pour l'air comprimé sans lubrifiant de classe 6-3-1 ou lubrifié de classe 6-3-4 selon ISO 8573-1:2001. Si vous utilisez d'abord de l'air lubrifié, vous devez continuer avec de l'air lubrifié.

Peut-on utiliser le module avec un maître AS-i version 2.0 ?

Oui, le module est rétrocompatible. En mode d'adressage étendu, réglez le paramètre P3 à 1 et le bit de sortie D3 à 0 (par défaut). Utilisez une adresse entre 1A et 31A.

Comment monter le câble plat AS-i ?

Posez le câble plat (jaune et noir pour AUX) dans le guide profilé de l'embase. L'embase permet trois orientations différentes (positions 1, 2 ou 3). Réglez ensuite la flèche sur la partie supérieure selon l'orientation choisie.

Que faire en cas de défaut ou de panne ?

L'appareil ne peut pas être réparé. En cas de défaut, contactez le fabricant IFM. Ne tentez pas d'ouvrir ou de modifier le produit.

Comment assurer le degré de protection IP67 ?

Utilisez des bouchons de protection (E73004) sur les prises non utilisées, y compris la prise d'adressage. Si le module est en extrémité de faisceau, utilisez le joint d'étanchéité E70413. Serrez les connecteurs avec un couple de 0,6...0,8 Nm.

Comment utiliser la commande manuelle de la sortie pneumatique ?

Vous pouvez actionner la sortie pneumatique en appuyant sur la commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller). La commande électrique est prioritaire sur la commande manuelle.

Quels sont les profils AS-i supportés ?

Le profil est S-7.A.E avec mode d'adressage étendu. Les bits de données D0 à D3 correspondent aux entrées 1 à 4 (brochage selon le tableau dans la notice).

MODE D'EMPLOI AC5271 IFM

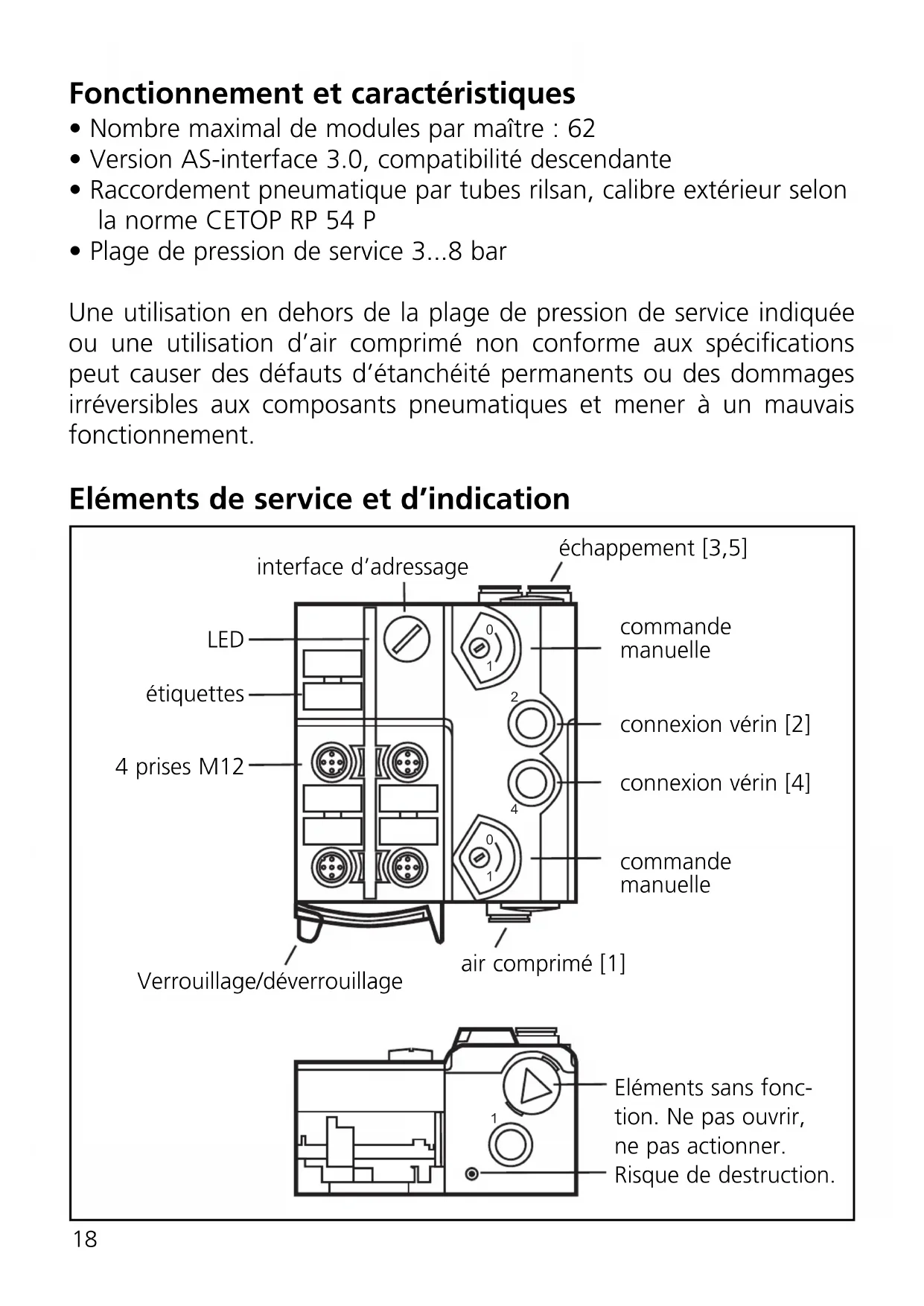

Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62
• Version AS-interface 3.0, compatibilité descendante
• Raccordement pneumatique par tubes rilsan, calibre extérieur selon la norme CETOP RP 54 P
• Plage de pression de service 3...8 bar

Une utilisation en dehors de la plage de pression de service indiquée ou une utilisation d'air comprimé non conforme aux spécifications peut causer des défauts d'étanchéité permanents ou des dommages irréversibles aux composants pneumatiques et mener à un mauvais fonctionnement.

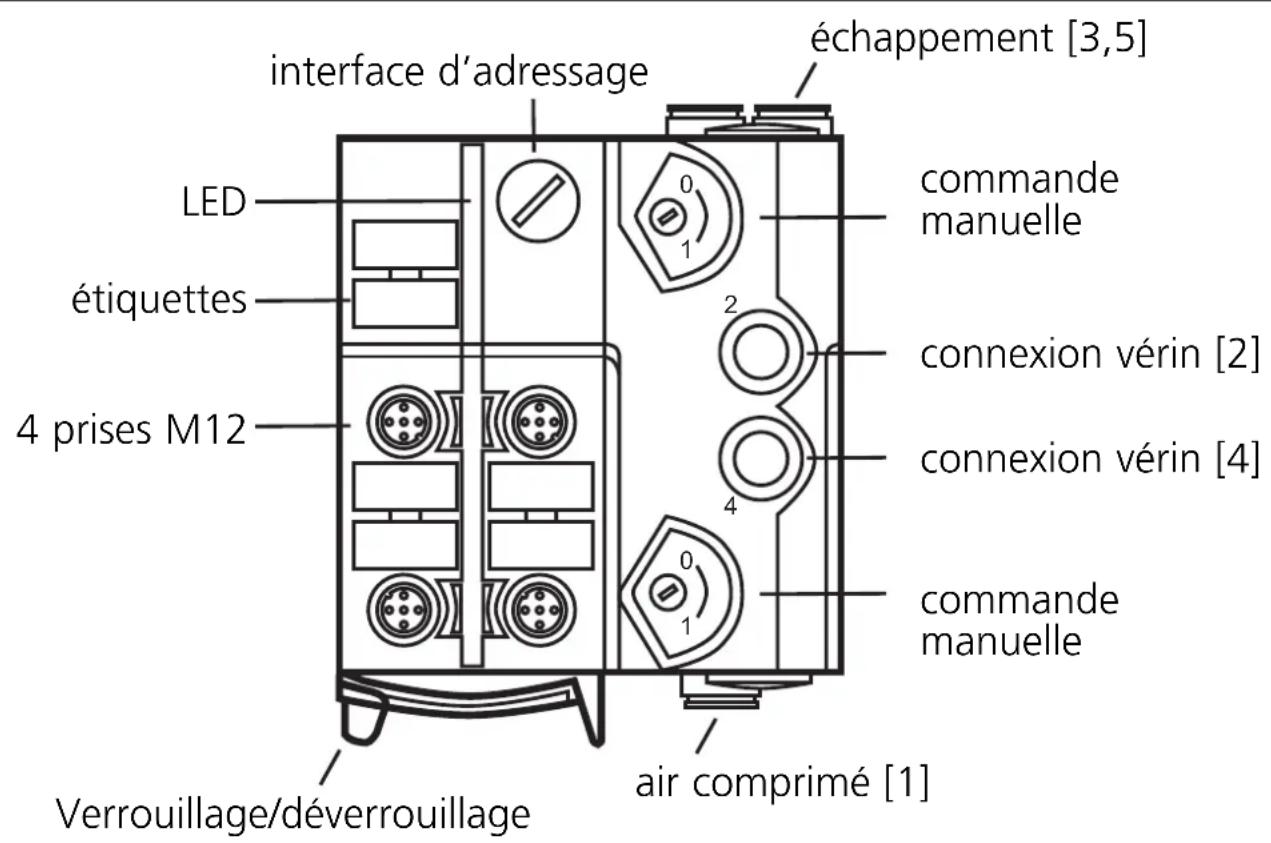

Eléments de service et d'indication

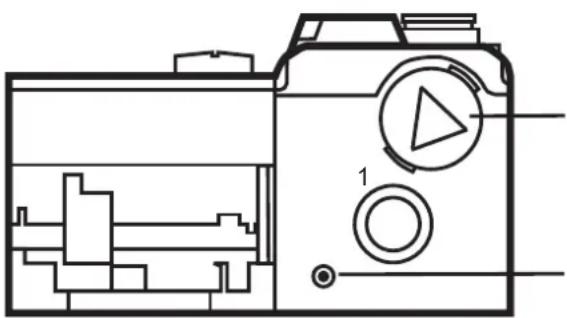

Eléments sans fonction. Ne pas ouvrir, ne pas actionner. Risque de destruction.

Montage

Consignes de montage à partir de la page 26.

Adressage

A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Le module monté et câblé peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être à 1 et le bit de sortie D3 doit être à 0*. Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés.

* réglage par défaut

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

Raccordement électrique

Raccorder les connecteurs des capteurs aux prises M12.

Couvrir les prises non utilisées avec des bouchons de protection (E73004)*, la prise d'adressage avec le bouchon de protection fourni. Couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67 vous devez également

• utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau.
• raccorder l'échappement via un tube pneumatique

* à commander séparément

Si l'AirBox est utilisé avec silencieux, il a seulement la protection IP65.

AC5246

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7.A.E / mode d'adressage étendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise I1/2 I1/2 I2 I3/4 I3/4		I4
Broche 4 2 4 4 2 4
Sortie pneumatique 2 4 -			-

AC5249

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7.A.E / mode d'adressage étendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise I1/2 I1/2 I2 I3/4 I3/4	I4
Broche 4 2 4 4 2 4
Sortie pneumatique 2 4 -		-

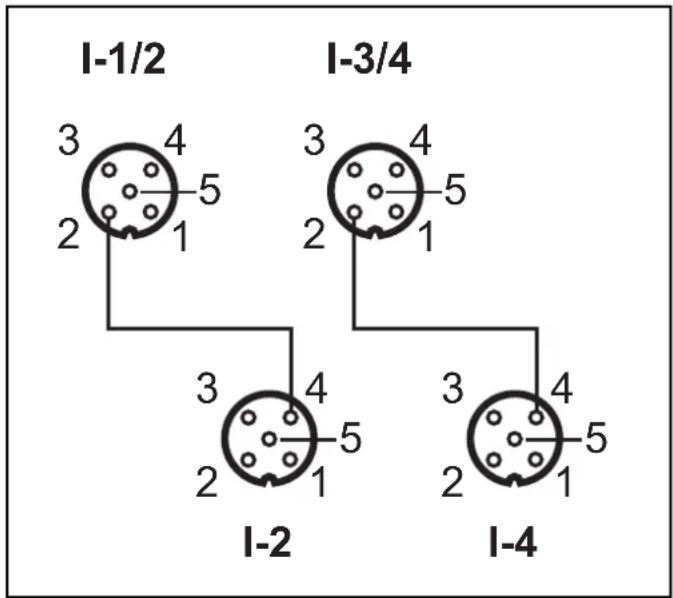

Entrées (circuit en Y)

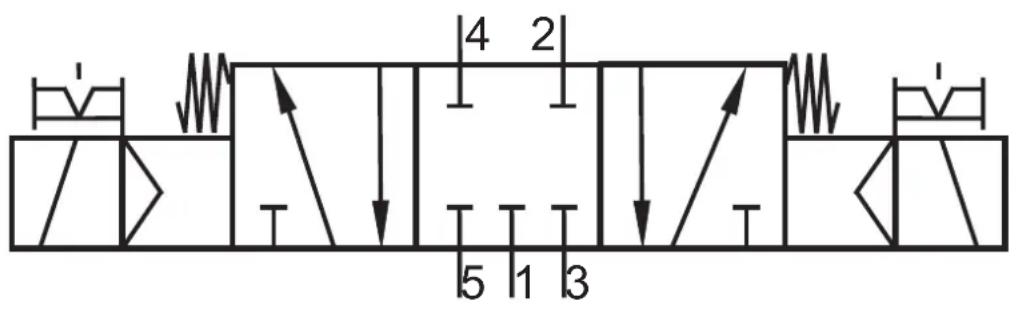

Diagramme circuit pneumatique 1 x électrovanne 5/3

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression. Raccorder l'alimentation en air comprimé 1, les connexions vérin 2 et 4 et, si nécessaire, les échappements 3 et 5 au système pneumatique. Couper droit les tuyaux et les pousser dans les raccords.

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau de pression gris et tirer le tuyau en même temps.

Commande manuelle

Vour pouvez actionner manuellement la sortie pneumatique à l'aide de la commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé.

La commande électrique est prioritaire sur la commande manuelle.

Spécification de la pureté de l'air comprimé

La pureté de l'air est divisée en trois classes selon ISO 8573-1:2001 :

1. La classe de pureté des impuretés solides
2. La classe de pureté pour la teneur en humidité
3. La classe de pureté pour la teneur totale en huile

Les modules AirBox sont appropriés pour l'air comprimé sans lubrifiant des classes de pureté 6-3-1 et pour l'air comprimé lubrifié des classes de pureté 6-3-4.

Signification :

1. Impuretés solides selon la classe 6 :
   Grandeur maximum des particules 5 μm, densité maximum des particules 5 mg / m³
2. Teneur en eau maximum selon la classe 3 :
   Point de rosée -20°C
3. Teneur totale en huile selon la classe 1 :
   pour l'air sans lubrifiant 0,01 mg / m³
   Teneur totale en huile selon la classe 4 :
   pour l'air lubrifié < 5 mg / m³, cela correspond à env. 1 goutte d'huile / 4000 litres d'air

Si l'AirBox est utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

Compatibilité électromagnétique (CEM) :

L'AirBox est conçu pour le fonctionnement dans des environnements industriels.

Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants :

- décharge par contact ±4 kV

- décharge par air ±8 kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation

• pose séparée de

• câbles de signaux et câbles bus

• conducteurs d'équipotentialité
• câbles d'alimentation

- séparation physique de l'AirBox et tous les câbles de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées il y a un risque de :

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
• détérioration de l'AirBox
• détérioration de l'équipement électrique

Fonctionnement

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

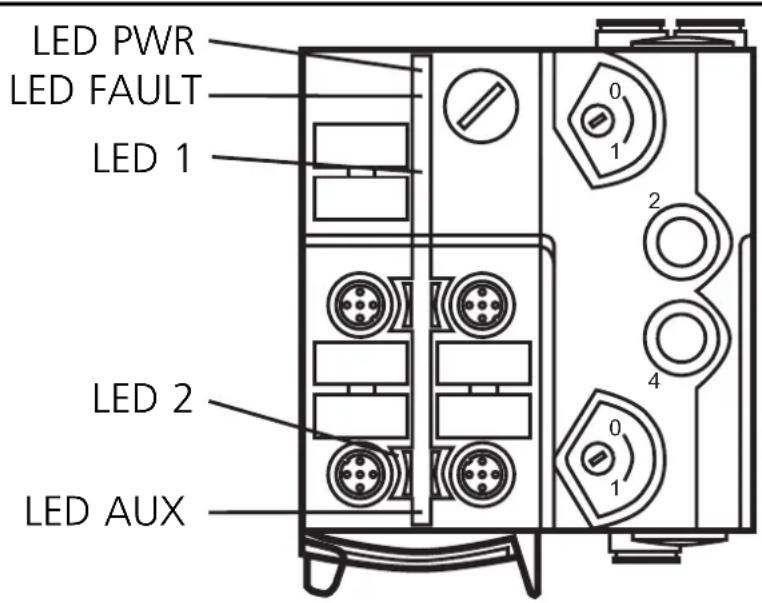

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 2 jaune : entrée commutée
- LED PWR verte : alimentation en tension AS-i ok LED FAULT rouge allumée :

erreur de communication AS-i, l'esclave ne participe pas à l'échange de données " normale ", par ex. adresse d'esclave 0

- LED FAULT rouge clignote : défaut périphérie, par ex. surcharge ou court-circuit de l'alimentation capteur

Informations importantes sur la LED AUX et la LED 1

• LED AUX verte: Alimentation AUX ok (AC5271)

La mise sous tension de l'alimentation AUX est uniquement indiquée si l'alimentation AS-i est disponible aussi.

- LED 1 jaune: Indique uniquement l'état logique des sorties API. L'état de commutation pneumatique ne correspond pas forcément à l'état de la LED 1 indiqué. L'état de commutation pneumatique n'est pas indiqué sur l'appareil.

Entretien / Réparation

Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut veuillez contacter le fabricant.

Données techniques

Données techniques et informations supplémentaires sur www.ifm-electronic.com --> Select your country --> Fiche technique

Montage / Assembly

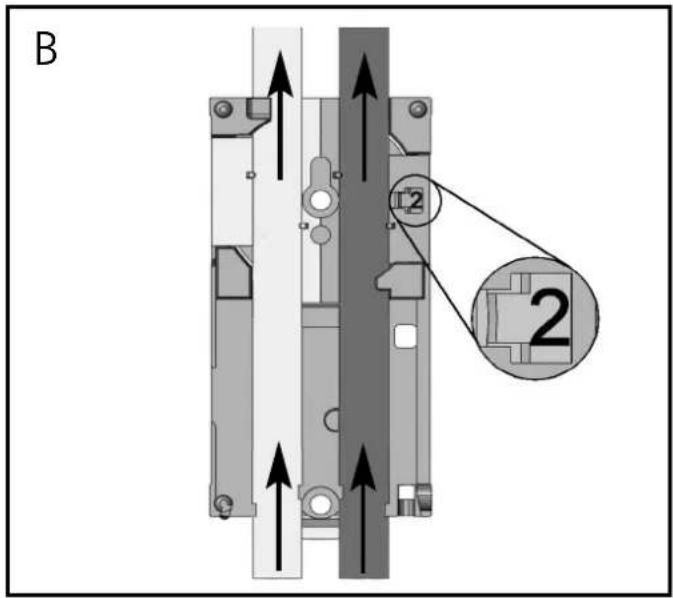

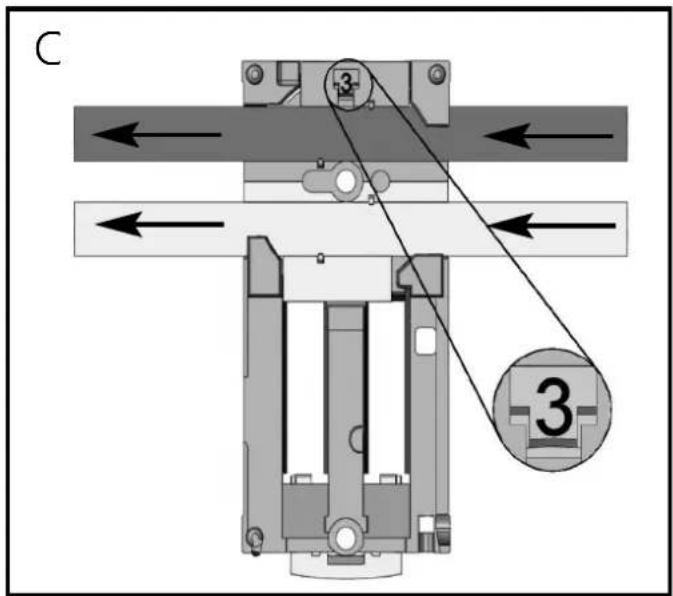

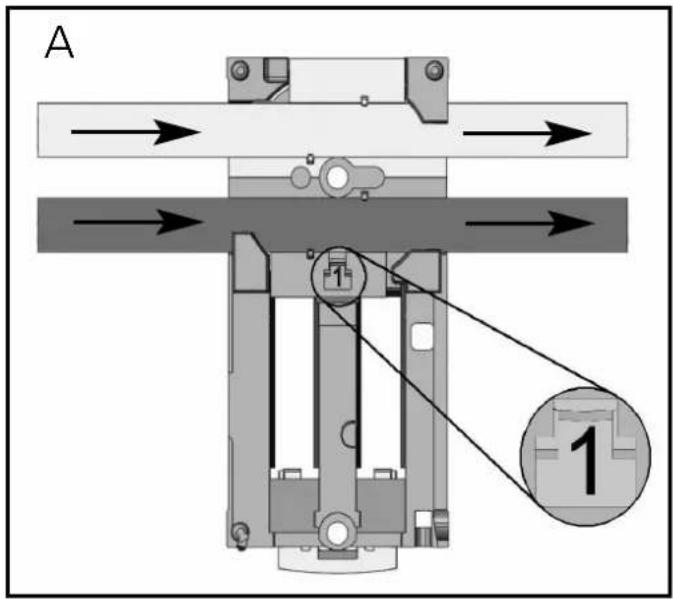

Orientation du câble plat à la livraison

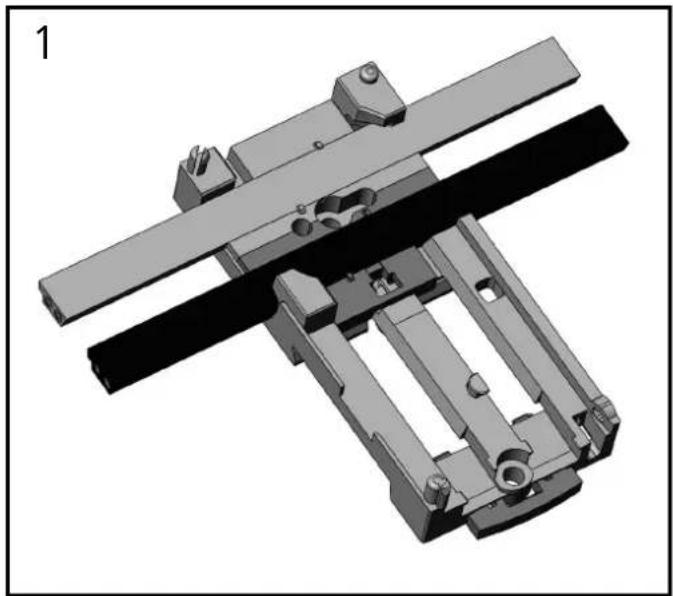

Posez le câble plat AS-i jaune et en option le câble plat AS-i noir (AC5271) soigneusement dans le guide profilé.

Montez la partie supérieure.

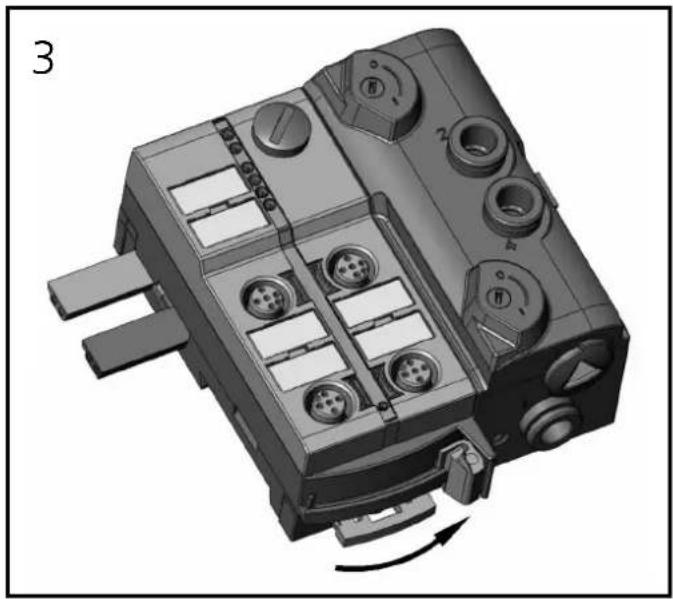

Verrouillez l'appareil.

L'embase fournie permet l'orientation du câble plat dans trois directions.

Posez le guide du câble plat en fonction (1) de la direction souhaitée.

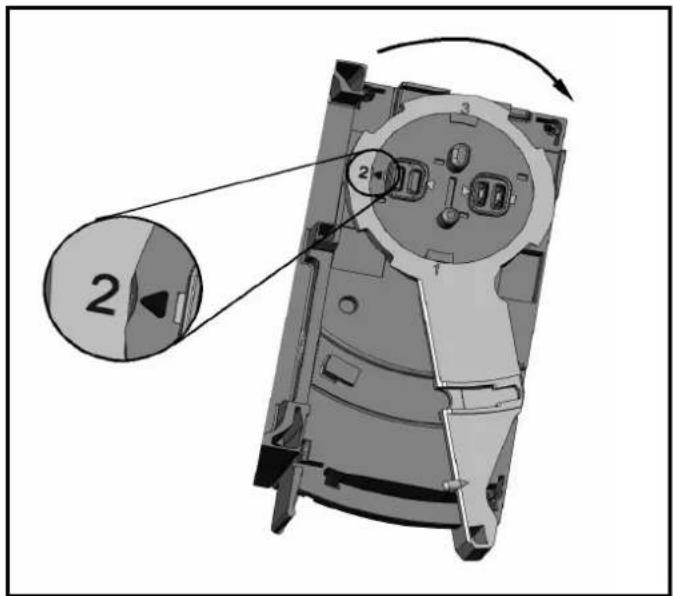

Réglages sur l'embase

Sélectionnez la position 1, 2 ou 3 selon l'orientation du câble plat (→).

A = Appareil livré

Réglages sur la partie supérieure

Réglez ensuite la position sélectionnée sur la partie supérieure. Pour ce faire, tournez la flèche sur le nombre correspondant (figure D1 et D2).

Utilisez un outil, par ex. un tour-nevis (figure D1) ou le guide du câble plat jaune / noir (figure D2).

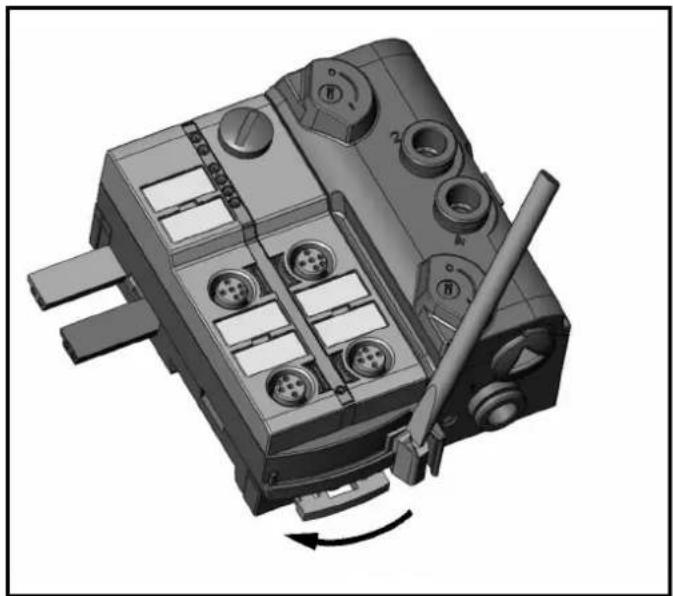

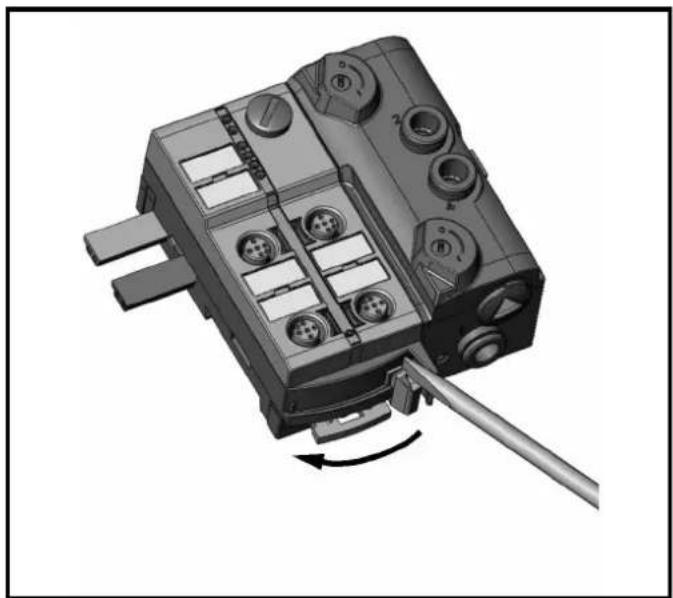

Gerät öffnen / Open the unit / Ouvrir l'appareil

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le câble plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.
