MODE D'EMPLOI AC1412 IFM

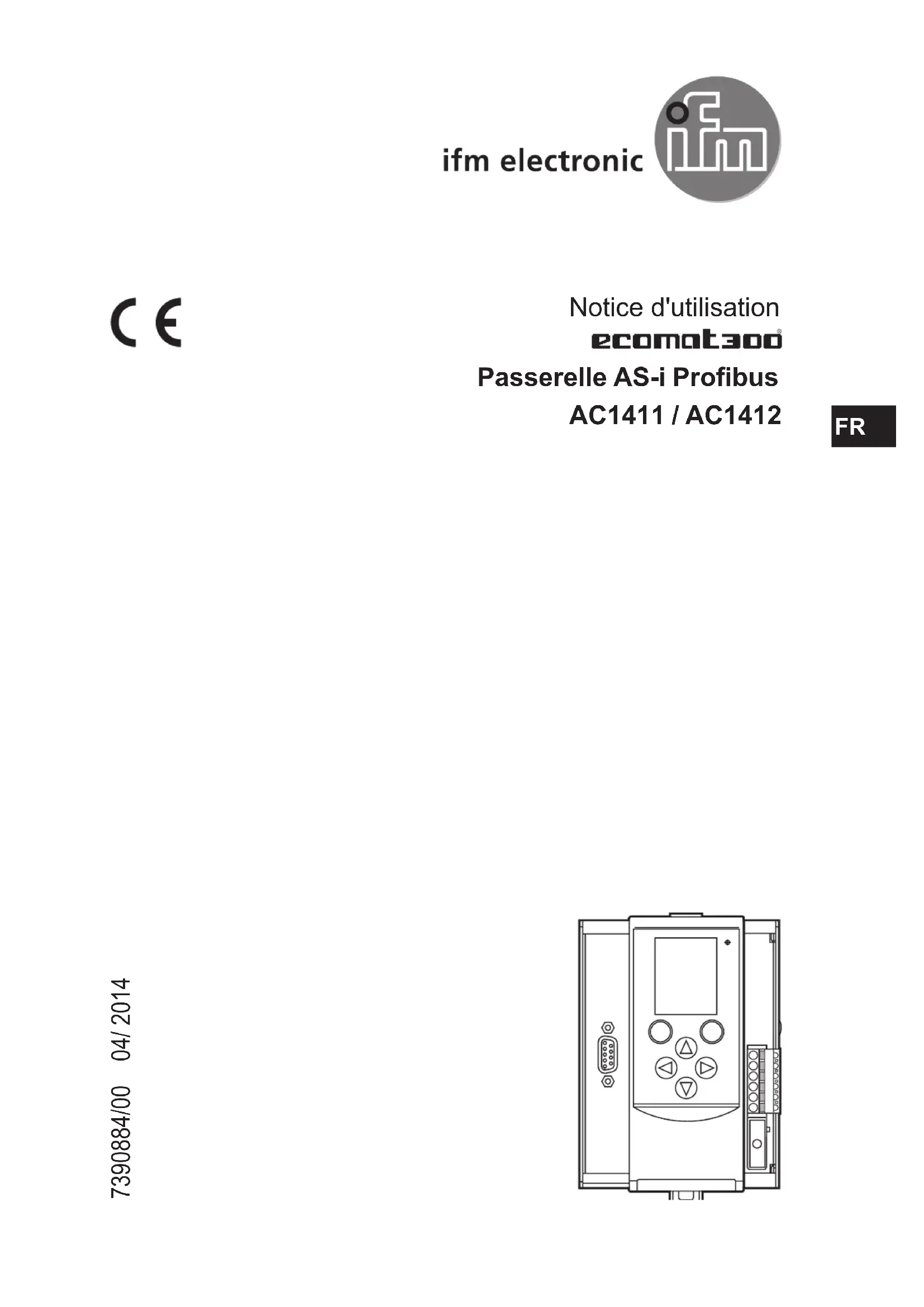

Notice d'utilisation Passerelle AS-i Profibus AC1411 / AC1412 7390884/00 04/ 2014 FR2 Contenu 1 Remarque préliminaire 4 11 Remarques sur ce document 4 12 Symboles utilisés 4 2 Consignes de sécurité 4 21 Général 4 22 Montage et raccordement électrique 4 23 Interventions sur l'appareil 5 3 Fonctionnement et caractéristiques 5 31 Interface de configuration X3 5 32 Interface bus de terrain X6 5 33 Alimentation électrique 6 4 Montage 6 5 Raccordement électrique 6 51 Alimentation de l'appareil 6 511 Alimentation de l'appareil via AUX, alimentation des faisceaux AS-i via alimentation AS-i 7 512 Alimentation de l'appareil et des faisceaux AS-i via alimentation AS-i 7 513 Alimentation de l'appareil et des faisceaux AS-i via une alimentation commune 7 52 Schéma de branchement 8 6 Eléments de service et d'indication 9 61 Touches de fonction 9 62 Indications LED 10 621 LED appareil H1 10 7 Fonctionnement 10 71 Réglages 10 711 Sélection de la langue 10 72 Navigation 11 721 Eléments de navigation 11 722 Pictogrammes et navigation principale 12 8 Diagnostic 13 9 Données techniques 133

91 Fiches techniques 13 92 Manuel d’utilisation 13 10 Maintenance, réparation et élimination 14 11 Homologations / normes 14 12 Schéma d'encombrement 144 1 Remarque préliminaire

1.1 Remarques sur ce document

Ce document ne s'applique qu'aux appareils du type " passerelle AS-i Profibus " (référence : AC1411 / AC1412) Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit Ce document s'adresse à des électriciens qualifiés Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d'apercevoir et d'éviter des dangers potentiels qui pourraient être causés par l'emploi de l'appareil ► Lire ce document avant l'emploi de l'appareil ► Garder ce document pendant le temps d'utilisation de l'appareil

1.2 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité

► Respecter les indications de cette notice ► Prendre en compte les avertissements sur le produit Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations

2.2 Montage et raccordement électrique

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation5

Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur La personne qui installe l'appareil en est responsable Il s'agit d'un produit de la classe A Dans un environnement résidentiel, ce produit peut causer des problèmes de radiodiffusion Dans ce cas, l'utilisateur doit éventuellement prendre les mesures correspondantes

2.3 Interventions sur l'appareil

Des interventions sur l'appareil ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie Des interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations ► Ne pas ouvrir l'appareil ► Ne pas introduire des objets dans l'appareil ► Eviter la pénétration de corps étrangers métalliques 3 Fonctionnement et caractéristiques La passerelle AS-i Profibus intègre un (AC1411) ou deux (AC1412) maîtres AS-i, un serveur WEB et une interface Profibus avec une prise SUB-D9 à 9 pôles

• Elle contrôle l'échange de données avec le niveau capteurs / actionneurs

• Elle communique avec le niveau API supérieur via Profibus

• Elle visualise les données des capteurs / actionneurs sur le serveur WEB intégré

• Elle permet la configuration de l’appareil via le serveur WEB

• Fonctionnalité IT : serveur HTTP

3.3 Alimentation électrique

• Alimentation de l'appareil via 24 V (AUX) ou AS-i

• Compatible avec AS-i Power 24 V 4 Montage ► Fixer la passerelle AS-i Profibus sur un rail profilé 35 mm La protection de l'appareil est IP 20, de ce fait il doit être monté dans un lieu protégé (par ex armoire électrique) S'assurer d'un environnement sans condensation Eviter les excès de poussières, les vibrations et les chocs La circulation d'air à travers les trous d'évent ne doit pas être gênée Eviter un montage à proximité directe des variateurs de fréquence ou d'autres sources parasites 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié ► Avant le raccordement de l'appareil mettre l'installation hors tension ► Respecter les règlements nationaux et internationaux relatifs à l'installation de matériel électrique ► Raccorder l'appareil selon les indications sur les bornes ► Assurer une connexion électrique entre la passerelle AS-i Profibus (borne FE) et la masse de l'installation ► Le shunt AUX doit seulement être mis en position ou retiré hors tension Sinon, une défaillance de l‘appareil est possible

5.1 Alimentation de l'appareil

Une alimentation AS-i (pex AC1236) ou le module de découplage des données AC1250 (non fourni) avec une alimentation DC est nécessaire pour le fonctionnement d'un système AS-i ► Utiliser une des versions suivantes pour alimenter l'appareil7

5.1.1 Alimentation de l'appareil via AUX, alimentation des faisceaux AS-i via

alimentation AS-i ► Alimenter l'appareil avec une tension de 24 V DC (1832 V TBTP) (pex via l'alimentation 24 V DN3011 d'ifm electronic) Le raccordement se fait aux bornes X2 ► Enlever le shunt AUX ► Pour alimenter les faisceaux AS-i raccorder les bornes X1 à une ou deux alimentations AS-i (AC1411 : un maître AS-i, AC1412 : deux maîtres AS-i) ► S'assurer que le raccordement du point de symétrie de l'appareil (borne X15 FE) à la masse de l'installation est de faible résistance

5.1.2 Alimentation de l'appareil et des faisceaux AS-i via alimentation AS-i

► Pour alimenter les faisceaux AS-i raccorder les bornes X1 à une ou deux alimentations AS-i (AC1411 : un maître AS-i, AC1412 : deux maîtres AS-i) ► S'assurer que le raccordement du point de symétrie de l'appareil (borne X15 FE) à la masse de l'installation est de faible résistance Si le shunt AUX est mis au connecteur X2 (état de livraison), l'appareil est alimenté via le faisceau AS-i 1 (X13 et X14)

5.1.3 Alimentation de l'appareil et des faisceaux AS-i via une alimentation

commune ► Raccorder le module de découplage des données AC1250 (non fourni) aux bornes X1 et X2 pour alimenter l'appareil et les faisceaux AS-i raccordés AC141

C12508 ► S'assurer que le raccordement du point de symétrie du découplage des données (borne " FE ") à la masse de l'installation est de faible résistance La passerelle et les deux faisceaux AS-i sont alimentés par une seule alimentation (TBTP 21,5 V31,6 V AS-i ou AUX) Les faisceaux AS-i ont une protection thermique contre les courts-circuits (4 A) Une alimentation puissante permet une alimentation de plusieurs passerelles

5.2 Schéma de branchement

Borne X1 Combicon Broche Désignation AS-i 2 + 1 AS-i + pour faisceau AS-i 2 AS-i 2 - 2 AS-i - pour faisceau AS-i 2 AS-i 1 + 3 AS-i + pour faisceau AS-i 1 AS-i 1 - 4 AS-i - pour faisceau AS-i 1 FE 5 Terre fonctionnelle Borne X2 Combicon ou shunt AUX Broche Désignation 24 V 1 +24 V alimentation de l'appareil 0 V 2 0 V alimentation de l'appareil Borne X3 RJ45 Interface de configuration Borne X6 D-Sub 9 Interface Profibus9

6 Eléments de service et d'indication

6.1 Touches de fonction

1: InterfaceProbus(D-Sub9)X6 2: LED appareil H1 verte / jaune / rouge 3: Touches de fonction 4: Boutons de navigation 5: Connecteur Combicon X1 6: Shunt AUX X2 7: Couvercle avant 8: Slot pour carte SD 9: InterfacedecongurationX3(RJ45)10

La LED de diagnostic sur la passerelle AS-i Profibus informe sur l'état de l'appareil et des systèmes raccordés Etat LED Description LED verte allumée : > L'appareil est lancé > Aucun message d'avertissement n'est présent > Aucun message d'erreur n'est présent La LED jaune clignote lentement (0,5 Hz) : > Un message d'avertissement est présent > Aucun message d'erreur n'est présent La LED rouge clignote rapidement (2 Hz) : > Un message d'erreur est présent 7 Fonctionnement

Pendant le fonctionnement, l'afficheur est désactivé après 10 minutes sans opération ► Activer l'afficheur en appuyant sur n'importe quel bouton

7.1.1 Sélection de la langue

xxx 1: Niveau d'utilisateur 2: Sélection 3: Plage de fonctionnement 4: Inscriptions des touches de fonction 5: Compas de navigation 6: Barre d'état navigation12 7: Barre de navigation principale 8: Barre d'informations

7.2.2 Pictogrammes et navigation principale

Quick setup (sommaire des points de menu nécessaires à une configuration de base)

• Projeter tout Comparaison de la projection pour le maître AS-i 1 et le maître AS-i 2 (seulement pour AC1412)

• Mode de fonctionnement Sélection des modes de fonctionnement pour - maître AS-i 1, - maître AS-i 2 (seulement AC1412), - système (passerelle, réglage manuel)

• Bus de terrain - afficher / modifier les paramètres de l'interface Profibus - adresse Profibus

• Interface de configuration - afficher / modifier les paramètres de l'interface de configuration Ethernet - DHCP - adresse IP - masque de sous-réseau - adresse passerelle

• Adressage 1 - aperçu des esclaves du faisceau AS-i 1 (avec l'option de modifier les adresses AS-i)

• Adressage 2 - aperçu des esclaves du faisceau AS-i 2 (avec l'option de modifier les adresses AS-i) AS-i 1

• Réglages du maître AS-i

• Réglages du maître AS-i

• Réglages et informations de l'interface de configuration

• Réglages et informations de l'interface Profibus Pourplusdedétailsvoirlemanueldeprogrammation→chapitre9.2 8 Diagnostic L'afficheur de l'appareil indique des messages d'avertissement ou d'erreur Pour ainsi faire, un symbole d'avertissement ou d'erreur se superpose au pictogamme de l'unité fonctionnelle concernée Si pour une unité fonctionnelle un message d'avertissement et un message d'erreur existent en même temps, seul le symbole d'erreur est affiché Message d'alarme Message d'erreur 9 Données techniques

9.1 Fiches techniques

Des fiches techniques sont disponibles à : www.ifm.com→Fichetechnique→AC1411/AC1412

9.2 Manuel d’utilisation

Le manuel de programmation est disponible sous : www.ifm.com→Fichetechnique→AC1411/AC1412

• Noticesd'utilisation14 10 Maintenance, réparation et élimination ► Echanger la batterie de sauvegarde de l'horloge temps réel, si nécessaire, type CR2032 ► Assurer une élimination écologique de l'appareil selon les règlements nationaux en vigueur 11 Homologations / normes La Déclaration de Conformité CE et les homologations sont disponibles à : www.ifm.com→Fichetechnique:→AC1411/AC1412→Homologations 12 Schéma d'encombrement 106,293 135,5 128,215
