MODE D'EMPLOI AL2201 IFM

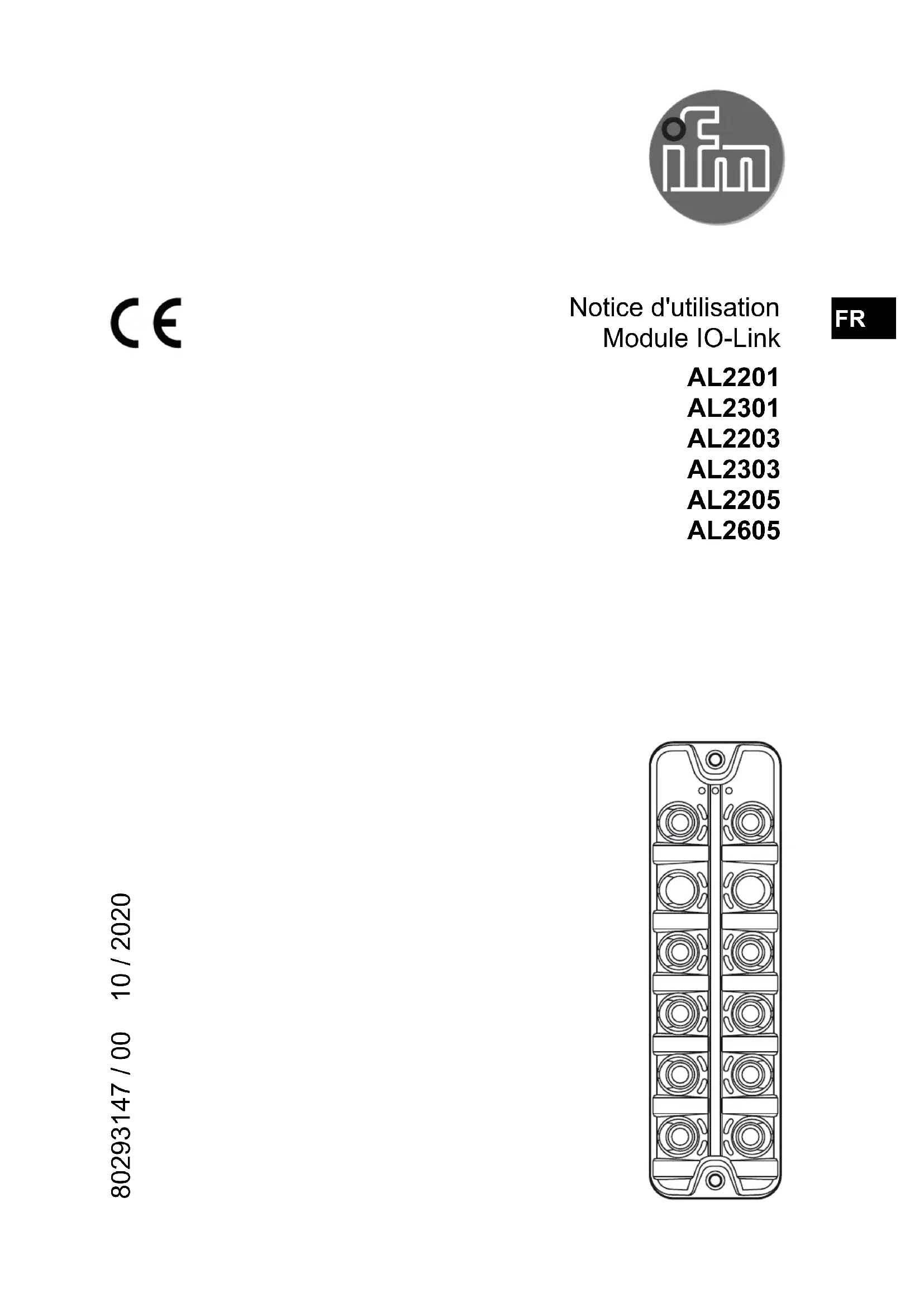

Notice d'utilisation Module IO-Link AL2201 AL2301 AL2203 AL2303 AL2205 AL2605 80293147 / 00 10 / 2020 FR2 Contenu 1 Remarques préliminaires 4 2 Consignes de sécurité 4 3 Fonctionnement et caractéristiques 4 31 IO-Link 5 311 Informations générales 5 312 Informations spécifiques à l'appareil5 313 Comportement en cas de coupure de la communication IO-Link 5 4 Fonction 6 41 Versions 6 42 Séparation galvanique de l'alimentation en tension 6 43 Visualisation 6 44 Paramétrage 7 45 Entrées/sorties 7 46 Tension d’alimentation 7 461 Tension d'alimentation US 7 462 Alimentation en tension UA 7 463 Alimentation des capteurs UAi 8 464 Comportement en cas de sous-tension 8 465 Seuils, protection contre la surcharge en courant 8 466 Déclassement (AL2605) 9 47 Filtre d'entrée TOR 10 471 Anti-rebond du signal TOR 11 472 Temporisation du signal TOR 12 473 Inversion du signal TOR 13 474 Combinaison de différents filtres d'entrées 13 48 Signaux d'entrée analogiques 13 5 Montage 14 6 Raccordement électrique 14 61 Raccordement IO-Link 14 62 Circuit d'entrée 15 63 Raccordement des broches 15 7 Eléments de service et d'indication 17 71 AL2x01, AL2x03 173

72 AL2x05 18 73 LED 19 8 Schéma d'encombrement 20 81 AL2x01, AL2x03 20 82 AL22x5 21 83 AL26x5 22 9 Données techniques 23 10 Maintenance, réparation et élimination 23 101 Nettoyage de la surface du boîtier 23 11 Homologations/normes 234 1 Remarques préliminaires ► Action à faire > Retour d'information, résultat Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la notice d'utilisation S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation

• L'appareil est conforme aux dispositions et directives de l'UE en vigueur

• Un emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation 3 Fonctionnement et caractéristiques L'appareil dispose de 8 multiports qui peuvent être utilisés comme suit :

• Sortie TOR L'appareil AL220x est un boîtier gris et est conçu pour l'emploi dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à des températures élevées) Les appareils AL230x et AL2605 (orange) ne permettent pas l'utilisation dans ces domaines5

3.1.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic De plus, le paramétrage de l'appareil est possible pendant le fonctionnement L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link

3.1.2 Informations spécifiques à l'appareil

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un câble adaptateur IO-Link Les IODD nécessaires pour la configuration de l'appareil, les informations détaillées concernant la structure des données process, les informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur wwwifmcom Deux IODD différentes sont disponibles pour cet appareil L'une pour le paramétrage des ports au moyen des données process (PDout), l'autre pour le paramétrage via communication acyclique Par défaut, le module est configuré pour le paramétrage cyclique

3.1.3 Comportement en cas de coupure de la communication IO-Link

Le paramètre « Output state COM lost / PD invalid » (index 15000) permet de déterminer le comportement des sorties en cas de coupure de la communication IO-Link Pour chaque sortie, il est possible de déterminer individuellement si elle doit :

• être mise sous tension (HIGH)

• être mise hors tension (LOW)

• garder l'état précédent (Keep last)6 4 Fonction Après la mise sous tension, l'appareil se trouve en mode RUN (mode de fonctionnement normal)

Les versions suivantes sont disponibles : Version Appareil ID de l'appareil Description Application 1 (par défaut) AL2201 AL2301 1407 d / 00 05 7F h Paramétrage au moyen des données process cycliques Paramétrage via le système de contrôle- commande AL2203 AL2303 1405 d / 00 05 7D h AL2205 AL2605 1315 d / 00 05 23 h 2 AL2201 AL2301 1408 d / 00 05 80 h Paramétrage via communication acyclique Paramétrage via logiciel IO-Link AL2203 AL2303 1406 d / 00 05 7E h AL2205 AL2605 1316 d / 00 05 24 h

4.2 Séparation galvanique de l'alimentation en tension

L'alimentation en tension des ports (UA et UAi) est séparée galvaniquement de l'alimentation en tension du maître IO-Link (US) Une connexion électrique entre US et UAi désactive la séparation galvanique Cela peut mener à des dysfonctionnements accrus de la communication IO-Link

• l'état physique actuel des entrées/sorties (LED jaunes I/O1 et I/O2)

• un fonctionnement correct (LED vertes US, UA et UAi allumées, LED rouges INT, 1 et 2 éteintes)

• un court-circuit sur au moins une alimentation capteur - le groupe de ports 1 (X10X13 --> les LED E/S 1 clignotent, la LED rouge 1 est allumée)7

- le groupe de ports 2 (X14X17 --> les LED E/S 2 clignotent, la LED rouge 2 est allumée)

• une erreur interne (LED INT rouge allumée)

Pour le paramétrage IO-Link, des listes de paramétrage spécifiques à l'appareil sont disponibles sur wwwifmcom

L'appareil dispose de 8 ports (X10X17) Chaque port a 2 entrées/sorties pouvant fonctionner dans les modes suivants : Mode Broche2 Broche4 00 Entrée TOR Entrée TOR 01 Entrée/sortie TOR Entrée/sortie TOR 02 Entrée analogique (420 mA) Entrée/sortie TOR 04 Entrée analogique (010 V) Entrée/sortie TOR

La tension d'alimentation US alimente l'appareil et IO-Link Pour l'AL2x01, US alimente également les sorties et les capteurs Le courant / des coupures en cas de surtension sont surveillés en commun La désactivation d'US coupe également l'alimentation en tension des sorties et des capteurs et interrompt la communication IO-Link L’appareil AL2x01 ne possède pas de port supplémentaire pour l'alimentation des sorties et des capteurs

4.6.2 Alimentation en tension UA

La tension UA alimente les sorties des ports X10X17 UA peut également servir d'alimentation des capteurs raccordés aux ports, puisque UAi est connecté à UA via une diode Dans ce cas, la désactivation d'UA mène également à une coupure de l'alimentation en tension des capteurs Si les capteurs doivent continuer à être alimentés en tension malgré la désactivation d'UA, l'UAi doit être connecté à une alimentation séparée8

4.6.3 Alimentation des capteurs UAi

L'appareil a 8 alimentations capteurs Toutes les alimentations des capteurs ont une surveillance commune de courts-circuits Si un court-circuit est détecté, tous les capteurs sont désactivés La tension de sortie de l'alimentation capteurs est proportionnelle à la tension d'alimentation, qui peut varier dans les limites de la spécification IO-Link (1830 V DC)

4.6.4 Comportement en cas de sous-tension

En cas d'une baisse de la tension d'alimentation des sorties (UA) d'un groupe de ports en-dessous de 16 V, toutes les sorties de ce groupe de ports sont désactivées

4.6.5 Seuils, protection contre la surcharge en courant

AL2x01 AL2x03 AL2205 AL2605 Courant total 1 A 3,6 A 4 A 16 A Alimentation capteur (broche1) max 1 A 400 mA 800 mA Courant total max par groupe de ports 1 A 1,8 A 8 A Courant max par port 1 A 1,8 A 2 A Pour ll'AL2x01, le courant total est limité à 1 A Le courant est limité à 1 A par port Si le courant total d'un groupe de ports est trop élevé, l'appareil désactive le groupe de ports surchargé jusqu'à ce que le courant soit de nouveau dans la plage permissible Pour l'AL2x03, le courant total est limité à 3,6 A Le courant est limité à 1,8 A par port Si le courant total d'un groupe de ports est trop élevé, l'appareil désactive le groupe de ports surchargé jusqu'à ce que le courant soit de nouveau dans la plage permissible Pour l'AL2205, le courant total est limité à 4 A Le courant est limité à 1,8 A par groupe de ports Il n'y a pas de limitation supplémentaire du courant aux ports individuels ; ceux-ci peuvent donc être chargés de façon variable Si le courant total d'un groupe de ports est trop élevé, l'appareil désactive le groupe de ports surchargé jusqu'à ce que le courant soit de nouveau dans la plage permissible Pour l'AL2605, le courant total est limité à 16 A Chaque port individuel a une limitation de courant de 2

Si le courant d'un port est trop élevé, l'appareil9

désactive le port surchargé jusqu'à ce que le courant soit de nouveau dans la plage permissible

4.6.6 Déclassement (AL2605)

Pour l'appareil AL2605, en cas de courant de sortie élevé, il faut tenir compte de la dépendance à la température 1,0 -25 0 20 1,4 1,2 1,6 1,8 2,0 A

70°C40 Courant max par port (AL2605)

4.7 Filtre d'entrée TOR

Les signaux d'entrée peuvent être modifiés par des filtres différents avant d'être transmis via IO-Link Les filtres suivants sont disponibles, ils sont appliqués sur le signal d'entrée dans l'ordre suivant : 1 Anti-rebond du signal TOR 2 Temporisation du signal TOR 3 Inversion du signal TOR Chaque filtre peut être configuré séparément via IO-Link Pour plus d'informations voir l'IODD sur wwwifmcom L'appareil détecte des signaux qui durent au moins 2 ms Des signaux plus courts ne sont pas détectés Des signaux périodiques ne sont détectés de manière fiable que si la période du signal est au moins deux fois plus longue que le temps de cycle11

Le filtre d'entrée anti-rebond supprime les signaux parasites causés par des détecteurs mécaniques Le filtre transmet les signaux d'entrées temporisés (temporisation anti-rebond) Le filtre ignore tous les signaux qui sont plus courts que la temporisation anti-rebond réglée Diagramme temporel filtre anti-rebond : Entrée TOR Sortie du filtre anti-rebond Données process IO-Link 1: Temps de maintien 2: Temps de cycle12

4.7.2 Temporisation du signal TOR

Ce filtre prolonge des impulsions d'entrée courtes Le filtre est configuré via les paramètres suivants :

• Temps de maintien : durée d'impulsion à laquelle les impulsions courtes doivent être prolongées Les impulsions qui sont plus longues que le temps de maintien ne sont pas prolongées

• Etat de maintien : niveau d'entrée qui doit être prolongé (HIGH ou LOW) Diagramme temporel filtre de maintien avec état de maintien HIGH : Entrée du filtre de maintien Sortie du filtre de maintien Données process IO-Link 1: Temps de maintien 2: Temps de cycle Diagramme temporel filtre de maintien avec état de maintien LOW : Entrée du filtre de maintien Sortie du filtre de maintien Données process IO-Link 1: Temps de maintien 2: Temps de cycle Les signaux d'entrées qui sont plus courts que le temps de cycle ne sont pas transmis de manière fiable Afin d'assurer une transmission de signal correcte via IO-Link, le filtre de maintien doit être utilisé13

Ce filtre inverse les signaux d'entrées présents

4.7.4 Combinaison de différents filtres d'entrées

Les différents filtres d'entrées peuvent être combinés Dans l'exemple suivant, tous les filtres sont utilisés : Entrée TOR Sortie du filtre anti- rebond Sortie du filtre de maintien Sortie du filtre d'inversion du signal TOR Données process IO-Link 1: Temps de cycle

4.8 Signaux d'entrée analogiques

Si l'entrée analogique est activée, une valeur moyenne est calculée sur la durée saisie dans le paramètre Entrée analogique Données process IO-Link 1: Durée pour la fonction de valeur moyenne14 5 Montage ► Mettre l'installation hors tension avant le montage ► Pour le montage, choisir une surface de montage plane ► Fixer le module sur la surface de montage avec des vis de montage et des rondelles M5 Couple de serrage 1,8 Nm ► Raccorder les connecteurs des capteurs aux prises M12 Couple de serrage max 1 Nm ► Couvrir les prises non utilisées avec des bouchons (E12542) Couple de serrage 0,60,8 Nm Prendre en compte le couple de serrage max des câbles de raccordement 6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés Alimentation selon TBTS, TBTP ► Mettre l'installation hors tension ► Raccorder l'appareil Ne pas raccorder plus de 30 m de câble aux sorties Longueur maximale du câble pour la communication IO-Link : 20 m Ne pas raccorder de tension externe aux sorties

6.1 Raccordement IO-Link

Le port IO-Link doit être raccordé selon la spécification IO-Link Le courant consommé par les appareils dépend de la charge de courant des alimentations capteurs15

6.2 Circuit d'entrée

L'appareil dispose des entrées TOR de type 3 Les appareils raccordés doivent être conçus pour ces entrées Longueur maximale du câble : 20 m

Connecteur M12, codage A IO-Link (X1) 1 : + 24 V DC (US) 2 : non utilisée 3 : GND (US) 4 : IO-Link AL2x03

Connecteur M12, codage A IO-Link (X1) 1 : + 24 V DC (US) 2 : + 24 V DC (UA) 3 : GND (US) 4 : IO-Link 5: GND (UA) AL2205 : Connecteur M12, codage A Tension d'alimentation U AUX (X31) 1 : + 24 V DC (UAi) 2 : GND (UA et UAi) 3 : non utilisée 4 : + 24 V DC (UA)16 AL2605 : Connecteur M12, codage L Tension d'alimentation U AUX (X31) 1 : + 24 V DC (UAi) 2 : GND (UA et UAi) 3 : non utilisée 4 : + 24 V DC (UA) 5 : FE

AL2x01, AL2x03, AL2x05 : Connecteur M12, codage A Ports (X1.0...X1.7) 1 : + 24 V DC (UA et UAi) 2 : Entrée/sortie I/O2 3 : GND (UA et UAi) 4 : Entrée/sortie I/O1 5 : non utilisée17

7 Eléments de service et d'indication

6: LED 7: LED US Erreur interne Erreur groupe de ports 1 Erreur groupe de ports 2 Etat entrée/sortie I/O2 Etat entrée/sortie I/O1 Communication IO-Link Tension d'alimentation18

8: LED 9: LED US Erreur interne Erreur groupe de ports 1 Erreur groupe de ports 2 Tension d'alimentation ports Tension d'alimentation capteurs Etat entrée/sortie I/O2 Etat entrée/sortie I/O1 Communication IO-Link Tension d'alimentation19

LED Couleur Mode Etat Désignation INT rouge allumée erreur interne éteinte aucune erreur interne l'appareil est en mode de fonctionnement 1 rouge allumée court-circuit dans le groupe de ports 1 éteinte aucune erreur dans le groupe de ports 1 l'appareil est en mode de fonctionnement 2 rouge allumée court-circuit dans le groupe de ports 2 éteinte aucune erreur dans le groupe de ports 2 l'appareil est en mode de fonctionnement US verte allumée tension d'alimentation ≥ 18 V éteinte tension d'alimentation < 16 V UA verte allumée tension d'alimentation ≥ 18 V éteinte tension d'alimentation < 16 V UAi verte allumée tension d'alimentation ≥ 18 V éteinte tension d'alimentation < 16 V verte allumée communication IO-Link active éteinte communication IO-Link non active I/O1, I/O2 jaune DI allumée signal d'entrée High éteinte signal d'entrée Low clignotante court-circuit DO allumée signal d'entrée High éteinte signal d'entrée Low clignotante court-circuit AI allumée signal dans l'étendue de mesure éteinte signal hors de l'étendue de mesure clignotante court-circuit20 8 Schéma d'encombrement

9 Données techniques Données techniques et informations supplémentaires sur wwwifmcom 10 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur

10.1 Nettoyage de la surface du boîtier

► Mettre l'appareil hors tension ► Enlever les salissures avec un chiffon doux, sec et non traité chimiquement ► En cas de salissures tenaces, utiliser un chiffon humide Nous recommandons des chiffons en microfibres sans additifs chimiques 11 Homologations/normes Les déclarations de conformité UE, homologations etc peuvent être téléchargées sur : wwwifmcom
