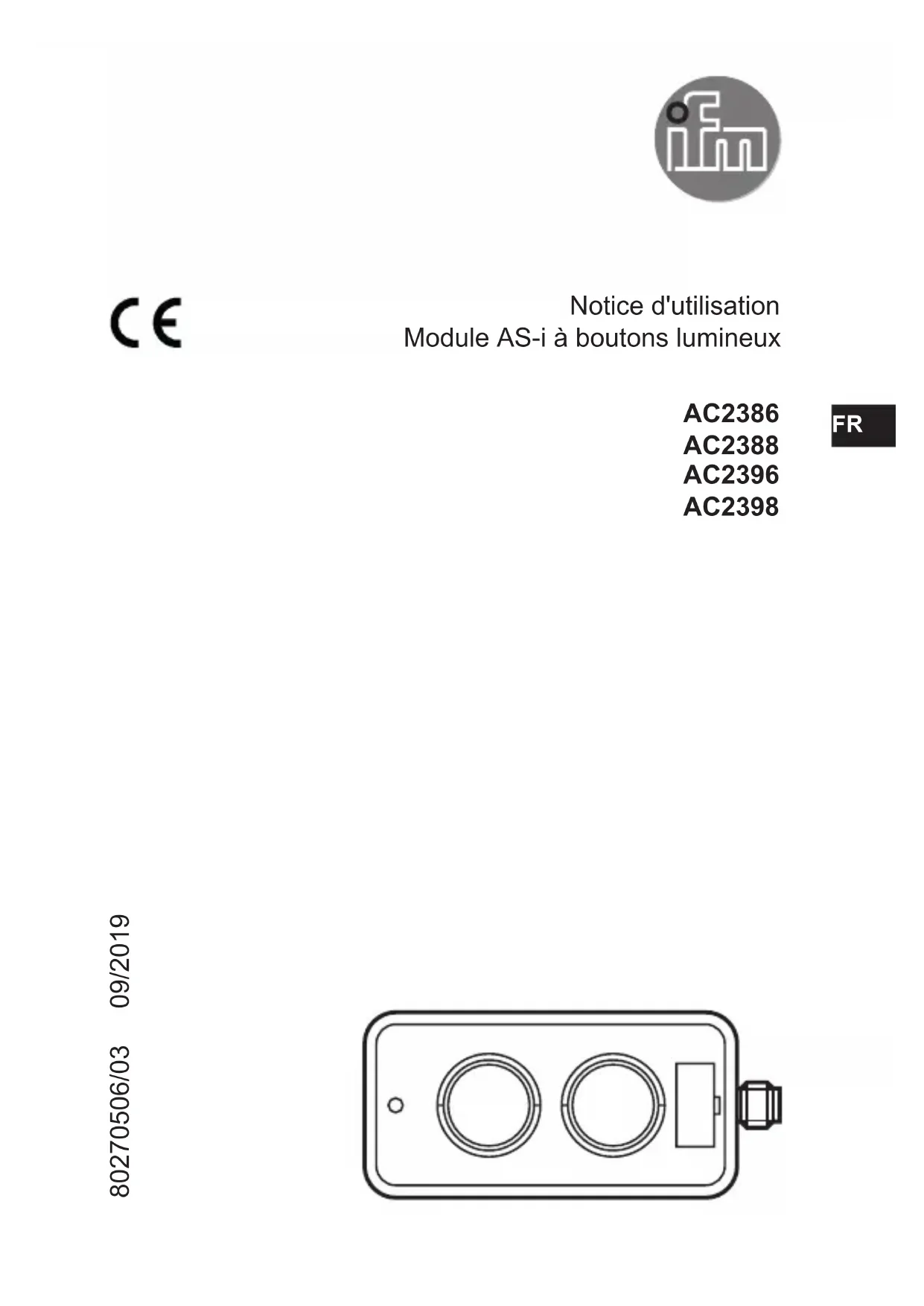

Notice d'utilisation Module AS-i à boutons lumineux AC2386 AC2388 AC2396 AC2398 80270506/03 09/2019 FR2 Contenu 1 Remarque préliminaire 3 11 Explication des symboles 3 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques 3 4 Montage 4 41 Conditionnement des boutons lumineux (AC2386 / AC2396) 4 5 Raccordement électrique 4 51 Raccordement des broches / bits de données 5 52 Bits de données (AC2386 / AC2388) 5 53 Bits de données (AC2396 / AC2398) 5 6 Adressage 6 7 Eléments de service et d'indication 6 71 AC2386 / AC2396 6 72 AC2388 / AC2398 7 8 Fonctionnement 7 9 Maintenance, réparation et élimination 73

1 Remarque préliminaire Données techniques, homologations, accessoires et informations supplémentaires sur wwwifmcom

• Référence croisée Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation

• Assurer une protection efficace des appareils et des câbles contre l'endommagement 3 Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62

• Version AS-interface 30, compatibilité descendante4 4 Montage ► Mettre l'installation hors tension avant le montage Fixer le module sur un rail profilé de 35 mm La position de montage peut être verticale ou couchée à plat ► En alternative, fixer le module AS-i sur un adaptateur de montage (fourni) 4,2

4.1 Conditionnement des boutons lumineux (AC2386 / AC2396)

► Visser les parties supérieures souhaitées des capuchons (plaques colorées) sur les supports capuchon ► Insérer les capuchons complets dans la position souhaitée Les tourner de manière à ce que les 4 encoches disposées en forme de croix soient positionnées au-dessus du support croisé ► Appuyer légèrement sur le capuchon jusqu'à ce qu'il s'encliquette Vous pouvez enlever le capuchon à l'aide d'un petit tournevis 5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de matériel élec- trique doivent être respectés ► Mettre l'installation hors tension ► Raccorder l'appareil Afin de garantir l'indice de protection ► Raccorder la connexion AS-i à la prise M12 ► Serrer fermement, couple de serrage recommandé 0,30,5 Nm5

5.1 Raccordement des broches / bits de données

Connecteur M12 1: AS-i + 3: AS-i - AC2386 2 entrées / 2 sorties 2 normalement ouvert / 2 LED blanches / 10 capuchons de couleurs (rouge/vert/ jaune/blanc/bleu) Profil AS-i S-7AE / mode d'adressage étendu : oui AC2388 2 entrées / 2 sorties 1 normalement fermé - LED rouge / 1 normalement ouvert - LED verte Profil AS-i S-7AE / mode d'adressage étendu : oui AC2396 2 entrées / 2 sorties 2 normalement ouvert / 2 LED blanches / 10 capuchons de couleurs (rouge/vert/ jaune/blanc/bleu) Profil AS-i S-BAE / mode d'adressage étendu : oui AC2398 2 entrées / 2 sorties 1 normalement fermé - LED rouge / 1 normalement ouvert - LED verte Profil AS-i S-BAE / mode d'adressage étendu : oui

5.2 Bits de données (AC2386 / AC2388)

5.3 Bits de données (AC2396 / AC2398)

- - DI-2: Bouton 1 DI-3: Bouton 26 6 Adressage ► Adressage de l'unité via le connecteur M12 A la livraison, l'adresse est 0 ► Affecter une adresse libre entre 1A et 31B Unité d'adressage AC1154 Raccordement de la prise d'adressage

1: LED PWR/Fault 2: Bouton 2 / LED 2 3: Bouton 1 / LED 1 4: Etiquette 8 Fonctionnement LED PWR verte allumée : alimentation en tension AS-i ok LED FAULT rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange " normal " de données, par ex adresse d'esclave 0 9 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur
