MODE D'EMPLOI PE2596 IFM

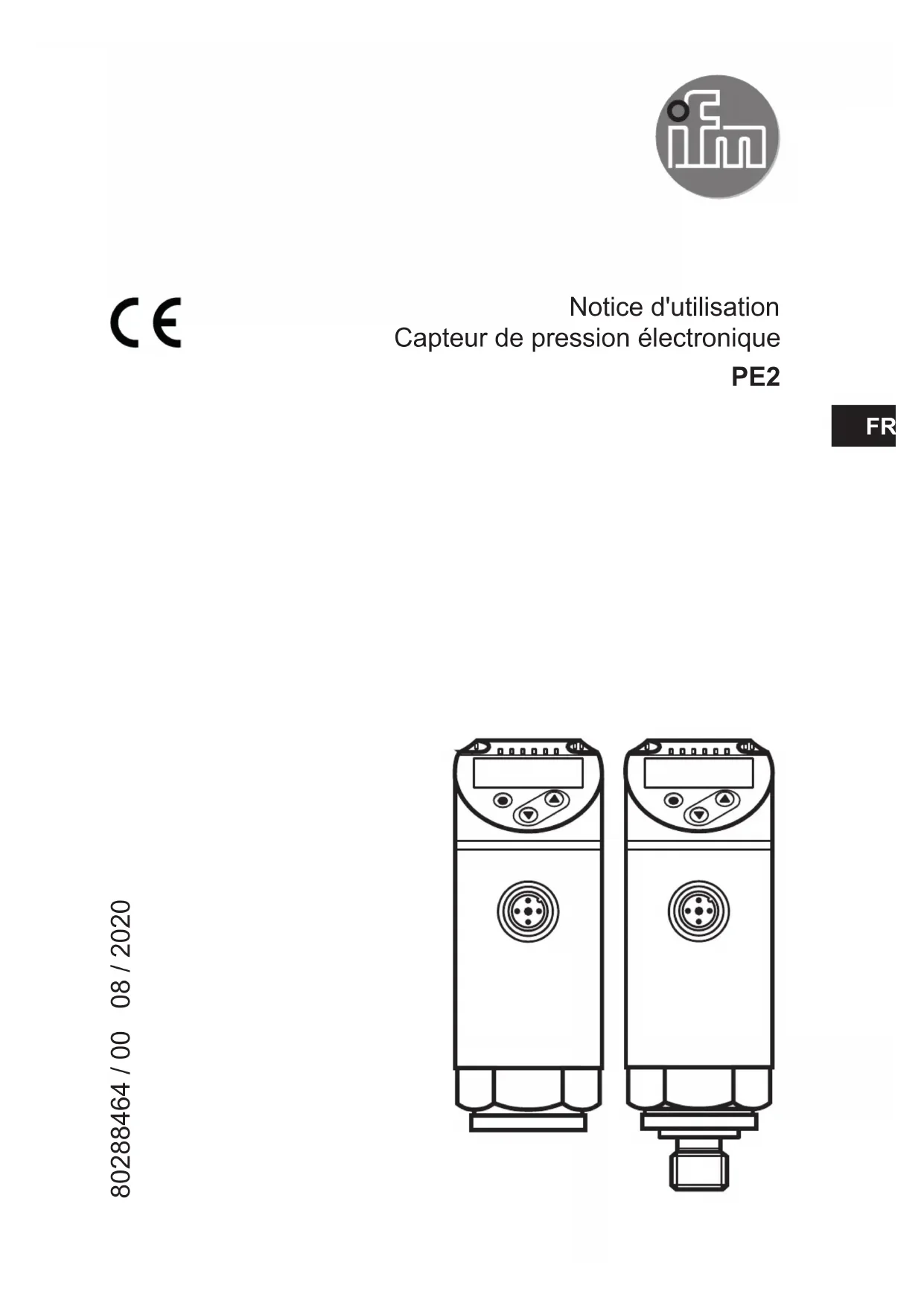

Notice d'utilisation Capteur de pression électronique PE2 FRFR 80288464 / 00 08 / 20202 Contenu 1 Remarques préliminaires 3 11 Symboles utilisés 3 2 Consignes de sécurité 4 3 Fonctionnement et caractéristiques 5 31 Applications 5 4 Fonction 5 41 Modes de fonctionnement 6 42 Communication, paramétrage et évaluation 7 43 Fonction de commutation 7 44 Fonction analogique 8 45 IO-Link 9 451 Informations générales 9 452 Fonctions disponibles uniquement via la communication IO-Link 10 5 Montage 10 6 Raccordement électrique 11 7 Eléments de service et d'indication 12 8 Menu 13 81 Structure du menu : menu principal 13 82 Explications du menu 14 821 Explication du niveau de menu 1 14 822 Explication du niveau de menu 2 14 9 Paramétrage 15 91 Paramétrage général 15 92 Réglage du mode de fonctionnement (option) 18 93 Configuration de l'affichage (option) 18 94 Réglage des signaux de sortie 19 941 Réglage des fonctions de sortie 19 942 Réglage des seuils de commutation avec fonction hystérésis 19 943 Réglage des seuils de commutation avec fonction fenêtre 19 944 Mise à l'échelle de la valeur analogique 20 95 Réglages utilisateur (option) 20 951 Réglage de la temporisation des sorties de commutation 203

952 Réglage de la logique de commutation des sorties 21 953 Réglage de l'amortissement pour le signal de commutation 21 954 Réglage de l'amortissement pour la sortie analogique 21 955 Calibrage du point zéro 21 956 Remise de tous les paramètres au réglage usine 21 957 Réglage du changement de couleur de l'affichage 22 958 Représentation graphique du changement de couleur de l'affichage 23 96 Fonctions de diagnostic 25 961 Lecture des valeurs min et max pour la pression du système 25 962 Lecture des cycles de surcharge 26 10 Fonctionnement 26 101 Lecture des valeurs de paramètres réglées 26 102 Autodiagnostic / messages d'erreur 26 11 Données techniques 28 111 Plages de réglage 28 1111 Plages de réglage en mode de fonctionnement 2 28 1112 Plages de réglage en mode de fonctionnement 3 30 12 Réglage usine 32 1 Remarques préliminaires

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire4 2 Consignes de sécurité

• L'appareil décrit est un composant destiné à être intégré dans un système - La sécurité du système est sous la responsabilité de l'installateur - L'installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques)

• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur

• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé

• Assurer une protection efficace des appareils et des câbles afin qu’ils ne soient pas endommagés5

3 Fonctionnement et caractéristiques L'appareil mesure et surveille la pression du système de machines et d'installations

Type de pression : pression relative Informations concernant la tenue en pression et la pression d‘éclatement

• fiche technique Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la tenue en pression indiquée La pression d'éclatement indiquée ne doit pas être dépassée Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit INFORMATION IMPORTANTE : risque de blessures ! Les appareils sont résistants au vide Directive relative aux équipements sous pression (DESP) : Les appareils correspondent à la directive relative aux équipements sous pression, ont été conçus pour des fluides du groupe 2 et sont fabriqués selon les règles de l'art Utilisation de fluides du groupe 1 sur demande ! 4 Fonction

• L'appareil affiche la pression actuelle du système

• Il génère des signaux de sortie selon le mode de fonctionnement et le paramétrage

• De plus, il fournit les données process via IO-Link

• L'appareil est conçu pour une communication entièrement bidirectionnelle Ainsi, les possibilités suivantes sont disponibles : - Indication à distance : lecture et affichage de la pression actuelle du système - Réglage à distance : lecture et modification du paramétrage actuel - Paramétrage IO-Link (→ 4.5)6

4.1 Modes de fonctionnement

Mode de fonctionnement 2 Description Mode de fonctionnement à la livraison Application Applications standards Désignation de l'IODD Par ex PE2094 Factory setting / (CMPT = 2) : Dans la zone de téléchargement de l'article correspondant sur wwwifmcom Mode de fonctionnement 3 Description Haute résolution des valeurs process et paramètres IO-Link (spécifique à l'appareil : voir le fichier IODD approprié pour le mode de fonctionnement) Les éléments du menu [ou1] et [ou2] sont étendus par la possibilité de réglage [OFF] (→ 9.4.1) La commande standard IO-Link "Clignotement" est disponible (→ 4.5.2) Ce mode de fonctionnement est disponible à partir de la version BA Pour la version, voir l'inscription sur l'appareil BA xxxx PNxxxx Application Configuration plus simple par IO-Link Réglage précis des seuils d'enclenchement et de déclenchement Désignation de l'IODD Par ex PE2094 Status_B High Resolution / (CMPT = 3) : Dans la zone de téléchargement de l'article correspondant sur wwwifmcom Sélection manuelle du mode voir (→ 9.1), sélection du mode de fonctionnement via interface IO-Link voir → Document complémentaire : Sélection du mode de fonctionnement, sur wwwifmcom7

4.2 Communication, paramétrage et évaluation

• Signal de commutation pour la valeur limite de la pression du système

• Communication via IO-Link OUT2 (broche 2)

• Signal de commutation pour la valeur limite de la pression du système

• Signal analogique 420 mA / 010 V

4.3 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hystérésis / normalement ouvert : [ou1/ou2] = [Hno] (→ Fig. 1).

• Fonction hystérésis / normalement fermé : [ou1/ou2] = [Hnc] (→ Fig. 1). D'abord le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclenchement (rPx) L'hystérésis ainsi définie est maintenue même si SPx est changé de nouveau

• Fonction fenêtre / normalement ouvert : [ou1/ou2] = [Fno] (→ Fig. 2).

• Fonction fenêtre / normalement fermé : [ou1/ou2] = [Fnc] (→ Fig. 2). La largeur de la fenêtre peut être réglée par la différence entre FHx et FLx FHx = valeur supérieure, FLx = valeur inférieure

P = pression du système ; HY = hystérésis ; FE = fenêtre En cas de réglage de la fonction fenêtre, les consignes hautes et basses ont une hystérésis fixe de 0,25 % de l'échelle de mesure8

4.4 Fonction analogique

OUT2 est une sortie analogique :

• [ou2] détermine si l'étendue de mesure réglée est affichée pour 420 mA ([ou2] = [I]) ou 010 V ([ou2] = [U])

• Valeur minimum de la sortie analogique [ASP2] : détermine à quelle valeur mesurée le signal de sortie est 4 mA ou 0 V

• Valeur maximum de la sortie analogique [AEP] : détermine à quelle valeur mesurée le signal de sortie est 20 mA ou 10 V Distance minimale entre [ASP2] et [AEP2] = 20 % de l'échelle de mesure Sortie de tension 0...10 V : Réglage usine Etendue de mesure mise à l'échelle

P = MEW = ASP = AEP = pression du système valeur finale de l'étendue de mesure valeur minimum de la sortie analogique [ASP2] valeur maximum de la sortie analogique [AEP2] Dans l'étendue de mesure de l'appareil correspondant le signal de sortie est entre 0 et 10 V Autres signalisations :

• Pression du système supérieure à [AEP2] : 1010,3 V

• Signalisation d'erreur selon Namur : 11 V9

Sortie courant 4...20 mA Réglage usine Etendue de mesure mise à l'échelle

P = MEW = ASP = AEP = pression du système valeur finale de l'étendue de mesure valeur minimum de la sortie analogique [ASP2] valeur maximum de la sortie analogique [AEP2] Dans l'étendue de mesure de l'appareil correspondant le signal de sortie est entre 4 et 20 mA Autres signalisations :

• Pression du système supérieure à [AEP2] : 2020,5 mA

• Pression du système inférieure à [ASP2] : 43,8 mA

• Signalisation d'erreur selon Namur : 21,5 mA

4.5.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link Son fonctionnement nécessite l’utilisation d’un maître IO-Link L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrer l'appareil pendant le fonctionnement De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur wwwifmcom10

4.5.2 Fonctions disponibles uniquement via la communication IO-Link

• HIPC : nombre de surcharges (→ 9.6.2)

• HIPS : seuil de déclenchement du compteur de surcharge (→ 9.6.2)

• Clignotement: Le capteur peut être localisé dans l'installation à l'aide de cette commande standard Lorsque la commande est utilisée, les LED d'état de commutation clignotent et l'afficheur de l'appareil indique "IO-L" (Cette fonction n'est disponible qu'en mode de fonctionnement [3])

• Etiquette électronique spécifique application : texte à définir librement, affecté à l'appareil

• Function Tag : texte à définir librement, décrit la fonction de l'appareil dans l'installation (Cette fonction n'est disponible qu'en mode de fonctionnement [3])

• Location Tag : texte à définir librement, décrit le lieu de montage dans l'installation (Cette fonction n'est disponible qu'en mode de fonctionnement [3]) Vous trouverez des informations détaillées dans le fichier PDF "IO Device Description" spécifique à l'appareil sur wwwifmcom 5 Montage Avant le montage et le démontage de l'appareil : S'assurer que l'installation est hors pression ► Visser l'appareil dans un raccord process G¼ ► Serrer fermement Couple de serrage recommandé : Gamme de pression en bar Couple de serrage en Nm -1250 2535 Dépend de la lubrification, de l‘étanchéité et de la charge de pression ! Le boîtier du capteur peut être orienté sur environ 345° par rapport au raccord process Ne pas tourner au-delà de la butée !11

6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés Alimentation en tension selon EN 50178, TBTS, TBTP ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit : Couleurs des fils conducteurs

OUT1 BK noir BN brun BU bleu WH blanc OUT1 : sortie de commutation ou IO-Link OUT2 : sortie de commutation ou sortie analogique Couleurs selon DIN EN 60947-5-2 Exemple de raccordement 2 x commutation positive 2 x commutation négative

2: OUT2 4: OUT112 7 Eléments de service et d'indication

1 à 8 : LED indicatrices LED 1 Etat de commutation OUT1 (allumée si la sortie 1 est commutée) LED 8 Etat de commutation OUT2 (allumée si la sortie 2 est commutée) LED 2 - 7 Pression du système dans l'unité de mesure indiquée (indication est spécifique à l'appareil) 9 : Bouton "Enter" [●] - Sélection des paramètres et confirmation des valeurs de paramètres 10 à 11 : Touches flèches haut [▲] et bas [▼] - Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois) 12 : Affichage alphanumérique, 4 digits - Affichage de la pression actuelle du système - Affichage des paramètres et valeurs de paramètres13

Les points de menu grisés par ex

FH1 ] ne sont actifs qu'après la sélection des paramètres assignés14

8.2 Explications du menu

8.2.1 Explication du niveau de menu 1

SPx / rPx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage hystérésis Condition préalable : réglage OUTx est [Hno] ou [Hnc] FHx/FLx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage fenêtre Condition préalable : réglage OUTx est [Fno] ou [Fnc] ASP2 Valeur minimum de la sortie analogique pour la pression du système : valeur mesurée à laquelle 4 mA / 0 V sont fournis Condition préalable : réglage OUT2 est [I] ou [U] AEP2 Valeur maximum de la sortie analogique pour la pression du système : valeur mesurée à laquelle 20 mA / 10 V sont fournis Condition préalable : réglage OUT2 est [I] ou [U] EF Fonctions étendues / accès au niveau de menu 2

8.2.2 Explication du niveau de menu 2

rES Restauration des réglages de base effectués en usine ou1 Fonction de sortie pour OUT1 :

• Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ] ou fonction fenêtre [F ], soit en normalement ouvert [ no] soit en normalement fermé [ nc]

• Sortie désactivée [OFF] (cette fonction n'est disponible qu'en mode de fonctionnement [3]) ou2 Fonction de sortie pour OUT2 :

• Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ] ou fonction fenêtre [F ], soit en normalement ouvert [ no] soit en normalement fermé [ nc]

• Signal analogique pour la pression actuelle du système : 420 mA [I] ou 010 V [U]

• Sortie désactivée [OFF] (cette fonction n'est disponible qu'en mode de fonctionnement [3]) dS1 / dS2 Temporisation à l'enclenchement pour OUT1 / OUT2 dr1 / dr2 Temporisation au déclenchement pour OUT1 / OUT2 uni Unité de mesure standard pour la pression du système (affichage) : [bAr] / [mbar] / [MPA] / [kPA] / [PSI] / [inHG] / [iH2O] / [mmWS] Les unités à sélectionner dépendent de l‘appareil correspondant Voir le tableau Plages de réglage (→ 11.1.1) P-n Logique de commutation des sorties : pnp / npn Lo Mémoire valeur minimum pour la pression du système Hi Mémoire valeur maximum pour la pression du système15

dAP Amortissement du seuil de commutation / flux de données process (communication IO-Link) et de l'affichage dAA Amortissement de la sortie analogique Condition préalable : réglage OUT2 est [I] ou [U] coF Calibrage du point zéro coLr Allocation des couleurs de l'affichage "rouge" et "vert" dans l'étendue de mesure cFH / cFL Valeur supérieure / inférieure pour changement de couleur Le paramètre n'est actif qu'après la sélection d'une fenêtre couleur qui peut être librement définie dans le paramètre coLr : [r-cF] ou [G-cF] diS Fréquence de rafraîchissement et orientation de l'affichage CMPT Sélection du mode de fonctionnement 9 Paramétrage Pendant le paramétrage l'appareil reste fonctionnel Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le nouveau paramétrage soit validé

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

Sélectionner le paramètre ► Appuyer sur [●] pour arriver au menu. ► Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché

Régler la valeur du paramètre ► Appuyer sur [●] pour éditer le paramètre sélectionné ► Appuyer sur [▲] ou [▼] pendant au moins 1 s > Après 1 s : la valeur réglée est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton- poussoir, soit en le maintenant appuyé Les valeurs numériques sont incrémentées avec [▲] ou décrémentées avec [▼]16

Valider la valeur de paramètre ► Appuyer brièvement sur [●]. > Le paramètre est indiqué de nouveau La nouvelle valeur réglée est sauvegardée Régler d'autres paramètres ► Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché. Terminer le paramétrage ► Appuyer plusieurs fois sur [▲] ou [▼] jusqu'à ce que la valeur mesurée actuelle soit indiquée, ou attendre 30 s > L'appareil affiche la valeur process Si [CLoc] est affiché lors de la tentative de modifier une valeur de paramètre, une opération de paramétrage est active via la communication IO-Link (blocage temporaire) Si [SLoc] est affiché, le capteur est verrouillé en permanence par le logiciel Ce verrouillage ne peut être enlevé que via un logiciel de paramétrage

• Passage du niveau de menu 1 au niveau de menu 2 : ► Appuyer sur [●] pour arriver au menu. ► Appuyer sur [▼] jusqu'à ce que [EF] soit affiché ► Appuyer sur [●]. > Le premier paramètre du sous-menu est affiché (ici : [rES])17

• Verrouillage / déverrouillage : L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] + [▼] simultanément pendant 10 s > [Loc] est affiché 10 s Durant le fonctionnement : [Loc] est indiqué brièvement si l'on essaie de changer les valeurs des paramètres Pour déverrouiller : ► S'assurer que l'appareil est en mode de fonctionnement normal ► Appuyer sur [▲] + [▼] simultanément pendant 10 s > [uLoc] est affiché 10 s A la livraison : non verrouillé

• Timeout : Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée

• Quitter le paramètre sans sauvegarder les réglages Quitter le paramètre sans sauvegarder : ► Appuyer sur [▲] + [▼] simultanément > Retour au niveau de menu

• Quitter le niveau de menu Quitter le niveau de menu: ► Appuyer sur [▲] + [▼] simultanément > Passage du niveau de menu 2 au niveau 1 ou passage du niveau 1 à l'affichage18

9.2 Réglage du mode de fonctionnement (option)

► Sélectionner [CMPT] et régler le mode de fonctionnement souhaité - [2] = mode de fonctionnement 2 - [Mode de fonctionnement 3 Description des modes de fonctionnement voir (→ 4.1) Si IO-Link est utilisé, un fichier IODD correspondant au mode de fonctionnement doit être utilisé Lorsque le mode de fonctionnement est modifié, tous les paramètres sont remis au réglage usine

9.3 Configuration de l'affichage (option)

► Sélectionner [uni] et régler l'unité de mesure : - [bAr], [mbAr], - [MPA], [kPA], - [PSI], - [inHG] - [iH2O], - [mmWS] ► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage : - [d1] : rafraîchissement de la valeur mesurée toutes les 50 ms - [d2] : rafraîchissement de la valeur mesurée toutes les 200 ms - [d3] : rafraîchissement de la valeur mesurée toutes les 600 ms - [rd1], [rd2], [rd3] : affichage comme d1, d2, d3 ; tourné de 180° - [OFF] = L'affichage est désactivé en mode de fonctionnement En appuyant sur l'un des boutons, la valeur mesurée actuelle est indiquée pendant 30 s Même si l'affichage est désactivé, les LED restent actives Les messages d'erreur sont affichés même si l'afficheur est désactivé [d1] offre une lisibilité optimisée même avec des pressions irrégulières ; les algorithmes correspondants sont sauvegardés19

9.4 Réglage des signaux de sortie

9.4.1 Réglage des fonctions de sortie

► Sélectionner [ou1] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé - [OFF] = sortie désactivée Le paramètre [OFF] n'est disponible qu'en mode de fonctionnement 3 ([CMPT] = [3]) ► Sélectionner [ou2] et régler la fonction de commutation : - [Hno] = fonction hystérésis / normalement ouvert - [Hnc] = fonction hystérésis / normalement fermé - [Fno] = fonction fenêtre / normalement ouvert - [Fnc] = fonction fenêtre / normalement fermé - [I] = signal de courant 420 mA - [U] = signal de tension 010 V - [OFF] = sortie désactivée Le paramètre [OFF] n'est disponible qu'en mode de fonctionnement 3 ([CMPT] = [3])

9.4.2 Réglage des seuils de commutation avec fonction hystérésis

► [ou1] / [ou2] doit être réglé comme [Hno] ou [Hnc] ► Sélectionner [SPx] et régler la valeur à laquelle la sortie est activée ► Sélectionner [rPx] et régler la valeur à laquelle la sortie est désactivée rPx est toujours inférieur à SPx Seules les valeurs inférieures à SPx sont acceptées

9.4.3 Réglage des seuils de commutation avec fonction fenêtre

► [ou1] /[ou2] doit être réglé comme [Fno] ou [Fnc] ► Sélectionner [FHx] et régler la valeur limite supérieure ► Sélectionner [FLx] et régler la valeur limite inférieure FLx est toujours inférieur à FHx Seules les valeurs inférieures à FHx sont acceptées20

9.4.4 Mise à l'échelle de la valeur analogique

► Sélectionner [ASP2] et régler la valeur à laquelle 4 mA / 0 V sont fournis ► Sélectionner [AEP2] et régler la valeur à laquelle 20 mA / 10 V sont fournis Distance minimale entre ASP2 et AEP2 = 20 % de l'échelle de mesure (facteur de mise à l'échelle 5)

9.5 Réglages utilisateur (option)

9.5.1 Réglage de la temporisation des sorties de commutation

[dS1] / [dS2] = temporisation à l'enclenchement pour OUT1 / OUT2 [dr1] / [dr2] = temporisation au déclenchement pour OUT1 / OUT2 ► Sélectionner [dS1], [dS2], [dr1] ou [dr2] et saisir une valeur entre 0 et 50 s (à 0 la temporisation n'est pas active)

Fonction de sortie: A : B : [Hno] / [Hnc] dS dr

C D Fonction de sortie: A : B : C : D : [Fno] / [Fnc] dS dr dS dr P = pression du système ; SP = seuil d'enclenchement; rP = seuil de déclenchement; HY = hystérésis; FE = fenêtre ; FH = valeur supérieure ; FL = valeur inférieure21

Pour cet appareil l'allocation des paramètres [dSx] et [drx] pour les seuils d'enclenchement et de déclenchement est strictement réalisée selon la directive VDMA !

9.5.2 Réglage de la logique de commutation des sorties

► Sélectionner [P-n] et régler [PnP] ou [nPn]

9.5.3 Réglage de l'amortissement pour le signal de commutation

► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur T : 63 %) ; plage de réglage 0,0004,000 s L'amortissement [dAP] influence le seuil de commutation / le flux de données process (communication IO-Link) et l'affichage

9.5.4 Réglage de l'amortissement pour la sortie analogique

► Sélectionner [dAA] et régler la constante d'amortissement en secondes (temps réglable 1090 %) plage de réglage 0,0004,000 s L'amortissement [dAA] influence seulement la sortie analogique / signal analogique

9.5.5 Calibrage du point zéro

► Sélectionner [coF] et régler une valeur entre -5 % et 5 % de la valeur finale de l'étendue de mesure (pour PE2x99 ±5 % de l'échelle de mesure) La valeur mesurée interne "0" est décalée de cette valeur

9.5.6 Remise de tous les paramètres au réglage usine.

► Sélectionner [rES] ► Appuyer sur [●]. ► Appuyer sur [▲] ou [▼] et le maintenir appuyé jusqu'à ce que [----] soit affiché ► Appuyer brièvement sur [●]. Il est utile que vous notiez vos réglages avant d'exécuter la fonction (→ 12 Réglage usine) Le mode de fonctionnement [CMPT] sera aussi remis en réglage usine ([CMPT] = [2])22

9.5.7 Réglage du changement de couleur de l'affichage

► Sélectionner [coLr] et régler la fonction : - [rEd] = couleur de l'affichage rouge (indépendante de la valeur mesurée) - [GrEn] = couleur de l'affichage vert (indépendante de la valeur mesurée) - [r1ou] = couleur de l'affichage rouge quand OUT1 commute - [G1ou] = couleur de l'affichage vert quand OUT1 commute - [r2ou] = couleur de l'affichage rouge quand OUT2 commute ([ou2] = [Hxx] / [Fxx]) - [G2ou] = couleur de l'affichage vert quand OUT2 commute ([ou2] = [Hxx] / [Fxx]) - [r-12] = couleur de l'affichage rouge quand la valeur mesurée est entre les valeurs limites de OUT1 et OUT2 ([ou2] = [Hxx] / [Fxx]) - [G-12] = couleur de l'affichage vert quand la valeur mesurée est entre les valeurs limites de OUT1 et OUT2 ([ou2] = [Hxx] / [Fxx]) - [r-cF] = couleur de l'affichage rouge quand la valeur mesurée est entre les valeurs limites [cFH]*

qui peuvent librement être définies - [G-cF] = couleur de l'affichage vert quand la valeur mesurée est entre les valeurs limites [cFH]*

qui peuvent librement être définies *) Les paramètres [cFH] et [cFL] sont uniquement sélectionnables dans l'arbre de menu quand [r-cF] ou [G-cF] a été activé ► Sélectionner [cFH] et régler la valeur limite supérieure (seulement possible si [r-cF] ou [G-cF] activé) > La plage de réglage correspond à l'étendue de mesure et est limitée en bas par [cFL] ► Sélectionner [cFL] et régler la valeur limite inférieure (seulement possible si [r-cF] ou [G-cF] activé) > La plage de réglage correspond à l'étendue de mesure et est limitée en haut par [cFH]23

9.5.8 Représentation graphique du changement de couleur de l'affichage

Changement de couleur de l'affichage avec les paramètres [r1ou] / [r2ou], mode fonction hystérésis Changement de couleur de l'affichage avec les paramètres [G1ou] / [G2ou], mode fonction hystérésis

OUT1/ OUT2 Valeur mesurée > seuil de commutation OUT1/OUT2 ; affichage = rouge Valeur mesurée > seuil de commutation OUT1/OUT2 ; affichage = vert Changement de couleur de l'affichage avec les paramètres [r1ou] / [r2ou], mode fonction fenêtre Changement de couleur de l'affichage avec les paramètres [G1ou] / [G2ou], mode fonction fenêtre

FH2 Valeur mesurée entre FL1/FL2 et FH1/FH2 ; affichage = rouge Valeur mesurée entre FL1/FL2 et FH1/FH2 ; affichage = vert Changement de couleur de l'affichage vert Changement de couleur de l'affichage rouge 1 Valeur initiale de l'étendue de mesure 2 Valeur finale de l'étendue de mesure24 Représentation [r-12] / [G-12] seulement possible si [ou2] = sortie de commutation Changement de couleur de l'affichage avec le paramètre [r-12], mode fonction hystérésis Changement de couleur de l'affichage avec le paramètre [G-12], mode fonction hystérésis

Valeur mesurée entre OUT1 et OUT2 ; affichage = rouge Valeur mesurée entre OUT1 et OUT2 ; affichage = vert Changement de couleur de l'affichage avec le paramètre [r-12], mode fonction fenêtre Changement de couleur de l'affichage avec le paramètre [G-12], mode fonction fenêtre

FH1 FL2 FH2 Valeur mesurée en dehors de FL1FH1 et FL2FH2 ; affichage = rouge Valeur mesurée en dehors de FL1FH1 et FL2FH2 ; affichage = vert Changement de couleur de l'affichage vert Changement de couleur de l'affichage rouge 1 Valeur initiale de l'étendue de mesure 2 Valeur finale de l'étendue de mesure FL1 / FL2 Valeur limite inférieure fonction fenêtre sortie OUT1 / OUT2 FH1 / FH2 Valeur limite supérieure fonction fenêtre sortie OUT1 / OUT225

Changement de couleur de l'affichage avec le paramètre [r-cF] indépendant de OUT1 Changement de couleur de l'affichage avec le paramètre [G-cF] indépendant de OUT1

cFH Valeur mesurée entre cFL et cFH ; affichage = rouge Valeur mesurée entre cFL et cFH ; affichage = vert Changement de couleur de l'affichage vert Changement de couleur de l'affichage rouge 1 Valeur initiale de l'étendue de mesure 2 Valeur finale de l'étendue de mesure cFL Valeur limite inférieure (indépendante de la fonction sortie) cFH Valeur limite supérieure (indépendante de la fonction sortie)

9.6 Fonctions de diagnostic

9.6.1 Lecture des valeurs min. et max. pour la pression du système

► Sélectionner [Hi] ou [Lo] et appuyer brièvement sur [●]. [Hi] = valeur max, [Lo] = valeur min Effacer la mémoire : ► Sélectionner [Hi] ou [Lo] ► Appuyer sur [▲] ou [▼] et le maintenir appuyé jusqu'à ce que [----] soit affiché ► Appuyer brièvement sur [●].26

9.6.2 Lecture des cycles de surcharge

• HIPC : nombre de surcharges HIPC compte le nombre de fois où le seuil HIPS a été dépassé Il doit être dépassé pendant au moins 0,5 ms

• HIPS : réglage du seuil pour le compteur de surcharges Les paramètres HIPC et HIPS ne sont disponibles que via la communication IO-Link 10 Fonctionnement Après la mise sous tension, l'appareil se trouve en mode Run (= mode de fonctionnement normal) Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés Affichages de fonctionnement (→ 7 Eléments de service et d‘indication)

10.1 Lecture des valeurs de paramètres réglées

► Appuyer sur [●]. ► Appuyer sur [▲] ou (▼] jusqu'à ce que le paramètre souhaité soit affiché. ► Appuyer brièvement sur [●]. > L'appareil affiche la valeur de paramètre correspondante pendant env 30 s, ensuite il passe à l'affichage process

10.2 Autodiagnostic / messages d'erreur

L'appareil dispose de possibilités étendues pour l'autodiagnostic

• Il se surveille automatiquement pendant le fonctionnement

• Des avertissements et des états d'erreur sont affichés (même si l'afficheur est désactivé), en plus ils sont disponibles via IO-Link Affichage LED d'état OUT1 LED d'état OUT2 Type de défaut *

Défaut / avertissement Solution PARA F Paramétrage en dehors des valeurs valables ► Répéter le paramétrage Aucune F Tension d'alimentation trop basse ► Vérifier / corriger la tension d'alimentation27

Affichage LED d'état OUT1 LED d'état OUT2 Type de défaut *

Défaut / avertissement Solution

clignote Clignote Clignote F Courant de surcharge sur les sorties de commutation OUT1 et OUT2 **

► Contrôler si un court- circuit ou un courant de surcharge se produit sur les sorties de commutation ; éliminer le défaut SC1 clignote Clignote F Courant de surcharge sortie de commutation OUT1 **

► Contrôler si un court- circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1 ; éliminer le défaut SC2 clignote Clignote F Courant de surcharge sortie de commutation OUT2 **

► Contrôler si un court- circuit ou un courant de surcharge se produit sur la sortie de commutation OUT2; éliminer le défaut Loc W Le paramétrage via les boutons est bloqué ► Annuler le verrouillage des boutons (→ 9.1 Paramétrage général) → "Verrouillage / déverrouillage" CLoc W Le paramétrage est bloqué via des boutons, le paramétrage via la communication IO-Link est actif) (→ 9.1) ► Attendre la finalisation du paramétrage via IO-Link SLoc W Boutons de réglage verrouillés via le logiciel de paramétrage La modification des paramètres est refusée) (→ 9.1) ► Le déverrouillage est uniquement possible via l'interface IO-Link / le logiciel de paramétrage28 Affichage LED d'état OUT1 LED d'état OUT2 Type de défaut *

Défaut / avertissement Solution OL W Valeur process trop grande (étendue de mesure dépassée) ► Vérifier / réduire la pression du système / sélectionner un appareil avec une étendue de mesure correspondante UL W Valeur process trop basse (en dessous de l'étendue de mesure) ► Vérifier / augmenter la pression du système / sélectionner un appareil avec une étendue de mesure correspondante Err Clignote F Défaut interne / mauvais fonctionnement ► Contacter le fabricant

F = défaut W = avertissement

La sortie reste désactivée tant que le courant de surcharge / le court-circuit existe 11 Données techniques

11.1 Plages de réglage

Les plages de réglage varient en fonction du mode de fonctionnement (→ 4.1)

11.1.1 Plages de réglage en mode de fonctionnement 2

11.1.2 Plages de réglage en mode de fonctionnement 3

valeur finale de l‘étendue de mesure, MAW = valeur initiale de l‘étendue de mesure La valeur de réglage représente le pourcentage indiqué de la valeur finale de l‘étendue de mesure du capteur correspondant, en bar / mbar (pour PE2x99 la valeur en pourcentage de l‘échelle de mesure) HIPS n‘est disponible que via la communication IO-Link33

Plus d'informations sur wwwifmcom
