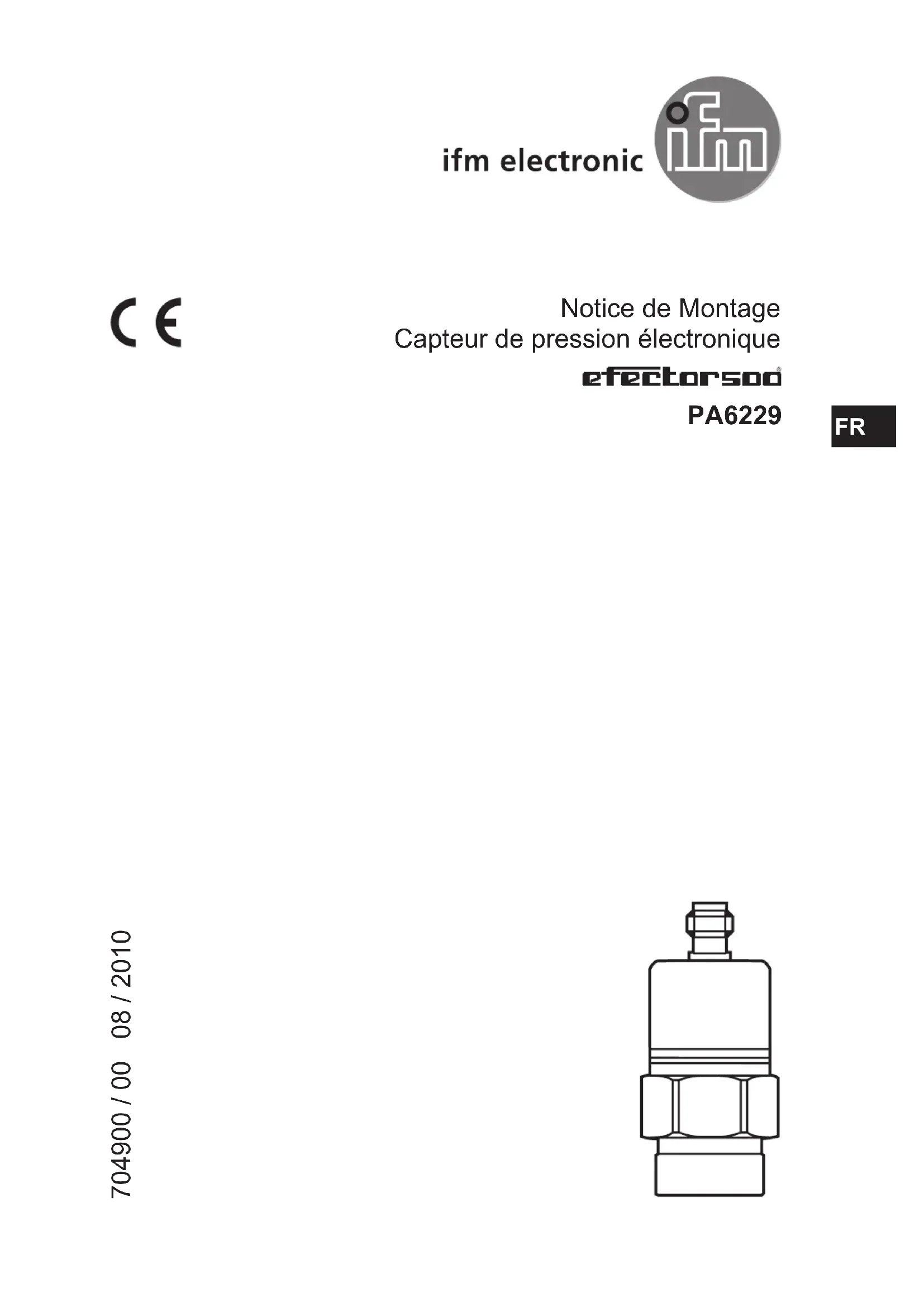

Notice de Montage Capteur de pression électronique PA6229 704900 / 00 08 / 2010 FR2 1 Consignes de sécurité
- Avant la mise en service de l’appareil, lire la description du produit. S’assurer que le produit est approprié pour l’application concernée sans aucune restric- tion d’utilisation.
- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Pour toutes les applications veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer. 2 Fonctionnement et caractéristiques Le capteur de pression détecte la pression du circuit et la convertit en un signal de sortie analogique inversée
- 20 mA (à la valeur initiale de l‘étendue de mesure) ... 4 mA (à la valeur finale de l’étendue de mesure).
Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée. La pression d’éclatement indiquée ne doit pas être dépassée. Même si la pression d’éclatement n’est dépassée que brièvement, l’appareil peut être détruit. ATTENTION : Danger de blessures ! 3 Montage Avant de monter / démonter le capteur, s‘assurer que la pression n‘est pas appliquée au circuit. ► Insérer l‘appareil dans un raccord process ¼“ NPT ► Serrer fermement. 4 Raccordement électrique L‘appareil doit être monté par un électricien. Les règlements nationaux et internationaux relatifs à l‘installation de matériel électrique doivent être respectés. Alimentation selon EN50178, TBTS, TBTP. ► Mettre l’installation hors tension. ► Raccorder l’appareil comme suit :
Couleurs des fils conducteurs des connecteurs femelles ifm : 1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir), n.c. = non raccordée.4 5 Dimensions
Sortie analogique................................................................................................. 20 ... 4 mA Charge [Ω] ................................................................max. (UB - 9,6) x 50; 720 à UB = 24 V Temps de réponse de la sortie analogique pour un pic [ms] ...............................................3 Exactitude type [%] ................................................................ < ± 0,25 (BFSL) / < ± 0,5 (LS) Répétabilité [%] .............................................................................................................< 0,1 Stabilité à long terme [% de la valeur de l‘étendue de mesure / 6 moins] ...............< ± 0,05 Coefficients de température (CT) dans la plage de température compensée 0 ... 80°C (en % du gain par 10°C)
-40...90°C sur demande BFSL = Best Fit Straight Line / LS = Réglage des valeurs limites Plus d‘informations à www.ifm.com
