PS3208 - Capteur de niveau IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de niveau submersible
Marque	IFM
Modèle	PS3208
Dimensions (L x Ø)	100 mm x 27 mm (selon version)
Matériau du boîtier	Acier inoxydable et plastique
Indice de protection	IP68
Alimentation	24 V DC (TBTS/TBTP)
Signal de sortie	4-20 mA analogique
Principe de mesure	Pression hydrostatique avec compensation de pression par tube capillaire
Pression d'éclatement	Voir fiche technique (ne pas dépasser)
Température de fluide	0 à 50 °C (estimation)
Longueur de câble	Variable selon version
Applications	Liquides, cuves, eaux courantes, puits, installations de traitement des eaux usées
Sécurité	Respecter la pression d'éclatement et les consignes pour zones explosibles (PS3xxA)
Entretien	Réparation uniquement par le fabricant
Nettoyage	Nettoyer avec un chiffon doux et non abrasif
Accessoires fournis	Aucun
Accessoires optionnels	Dispositif de serrage (E30399), élément de filtrage (E30400), répartiteur (E30401), poids supplémentaire (E30402)
Remarque ATEX	Sondes PS3xxA homologuées pour zones explosibles
Directive DESP	Conforme pour fluides du groupe 2

FOIRE AUX QUESTIONS - PS3208 IFM

Comment installer le capteur de niveau IFM PS3208 ?

Placez le capteur au fond de la cuve, à l’aide du dispositif de serrage pour câble (référence E30399) si nécessaire. Assurez-vous que le tube capillaire n’est pas bouché et montez un élément de filtrage en environnement humide.

Quel est le principe de fonctionnement du PS3208 ?

Le capteur détecte la pression hydrostatique et la convertit en un signal analogique proportionnel au niveau de liquide. La compensation de pression se fait par un tube capillaire intégré dans le câble.

Comment raccorder électriquement le capteur PS3208 ?

Le raccordement doit être effectué par un électricien qualifié. Utilisez une alimentation TBTS/TBTP (24 V DC). Pour les versions PS3xxA en zone explosible, utilisez des barrières d’alimentation en sécurité intrinsèque Ex ia. Le schéma de câblage utilise les couleurs : BN (brun), GN (vert), WH (blanc) et GY (gris) pour le blindage.

Quelle est la pression d'éclatement du capteur ?

La pression d'éclatement dépend de la version. Consultez la fiche technique correspondante. Ne dépassez jamais cette valeur, même brièvement, sous peine de destruction de l'appareil.

Peut-on utiliser le capteur PS3208 dans une zone explosible ?

Les sondes de niveau PS3xxA sont homologuées pour les zones explosibles. Pour une utilisation en sécurité intrinsèque, raccordez-les à des barrières d’alimentation Ex ia. Les accessoires comme le dispositif de serrage doivent être utilisés hors zone explosible.

Que faire si le tube capillaire est bouché ?

Le tube capillaire assure la compensation de pression. S’il est bouché, montez un élément de filtrage (référence E30400) sur l'évent, ou utilisez le répartiteur avec évent (E30401) pour le raccordement électrique.

Comment nettoyer le capteur de niveau PS3208 ?

Nettoyez le capteur avec un chiffon doux et non abrasif. Évitez les produits chimiques agressifs. En cas de fluides visqueux, dévissez le capuchon protecteur pour le nettoyer séparément.

Quels accessoires sont disponibles pour le PS3208 ?

Les accessoires optionnels sont : dispositif de serrage pour câble (E30399), élément de filtrage (E30400), répartiteur (E30401) et poids supplémentaire (E30402). Ils sont à commander séparément.

Comment vérifier le bon fonctionnement du capteur ?

Le capteur doit être inclus dans l’essai récurrent de pression de la cuve. En cas de dysfonctionnement, la réparation ne peut être effectuée que par le fabricant.

Quelles sont les applications typiques du capteur PS3208 ?

Ce capteur est conçu pour la mesure de niveau de liquides dans les cuves, eaux courantes, puits et installations de traitement des eaux usées. Il convient aux fluides du groupe 2 de la directive DESP.

MODE D'EMPLOI PS3208 IFM

1 Remarque préliminaire ....2
1.1 Symboles utilisés....2
2 Consignes de sécurité .... 2
3 Fourniture .... 3
4 Fonctionnement et caractéristiques....4
5 Montage....4
5.1 Exigences pour le lieu de montage (valable pour PS3xxA)....5
6 Raccordement électrique....5
7 Entretien, réparation et élimination....6
8 Schéma d'encombrement....6
9 Données techniques....6

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée (→ Données techniques).
• La pression d'éclatement indiquée (→ Données techniques) ne doit pas être dépassée. Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. REMARQUE : risque de blessures !
• Pour les sondes de niveau PS3xxA : Observer les remarques pour une utilisation sûre dans des zones explosibles (→ Notice d'utilisation ATEX).

3 Fourniture

Pour l'étendue de mesure et la longueur du câble, voir la fiche technique de la sonde de niveau correspondante.

Les sondes de niveau PS3xxA sont homologuées pour l'emploi dans les zones explosibles.

Les composants suivants sont disponibles comme accessoires (à commander séparément) :

	Référence
Dispositif de serrage pour câble pour placer la sonde de niveau dans la cuve*	E30399
Elément de filtrage pour installation sur l'évent du tube capillaire* E30400
Répartiteur pour le raccordement électrique* E30401
Poids supplémentaire pour augmenter le poids propre de l'appareil. E30402

*REMARQUE : seulement utiliser en dehors de la zone explosible.

4 Fonctionnement et caractéristiques

L'appareil détecte la pression hydrostatique et la convertit en un signal analogique. Le signal de sortie change proportionnellement au niveau de la cuve.

Applications

• Liquides.
• Cuves, eaux courantes, puits, installations de traitement des eaux usées.

Directive relative aux équipements sous pression (DESP) :

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2 selon les règles de l'art. Utilisation de fluides du groupe des fluides 1 sur demande !

5 Montage

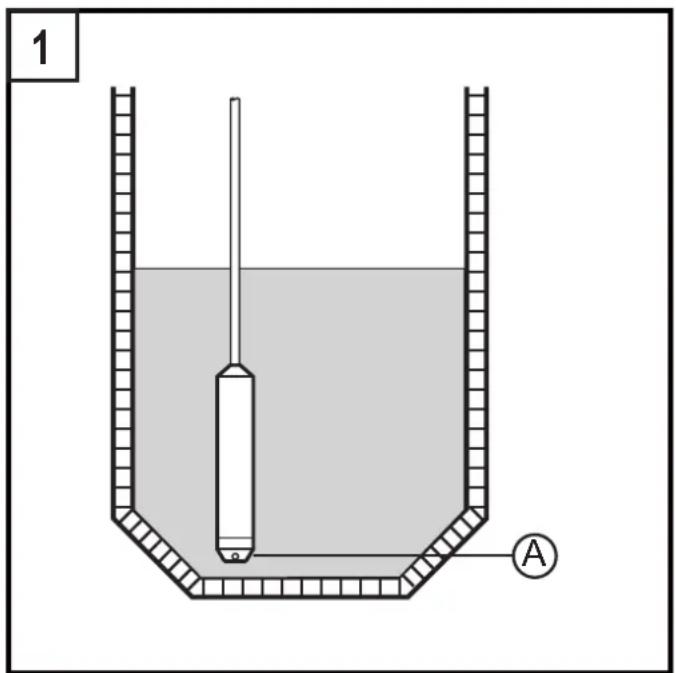

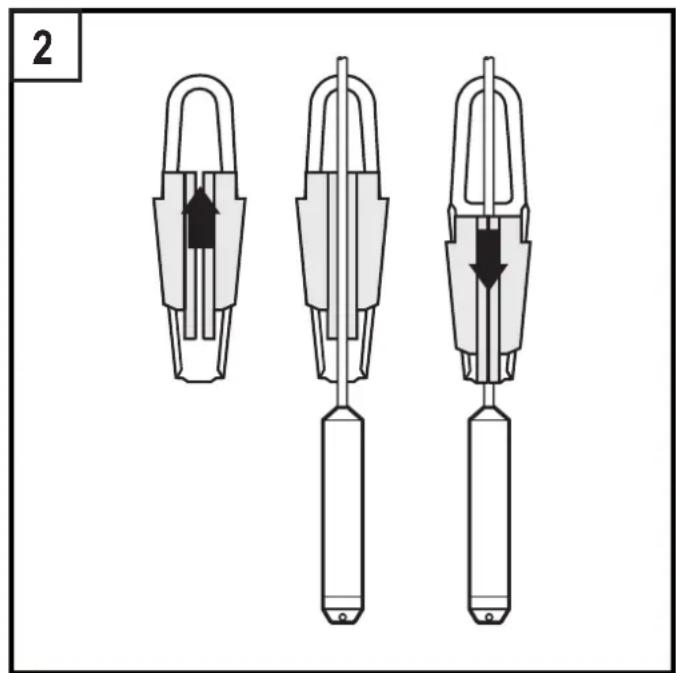

▶ Insérer l'appareil de telle façon qu'il se trouve le plus près du fond de la cuve (→ fig. 1). Pour la fixation avec dispositif de serrage pour câble (→ fig. 2).

1 A

▶ En cas des fluides visqueux : dévisser et enlever le capuchon protecteur (A).
▶ Afin d'éviter ou réduire les mouvements pendulaires de l'appareil : dévisser le capuchon protecteur (A), visser le poids supplémentaire (référence E30402).

L'appareil fonctionne selon le principe de la pression relative. Un tube capillaire assure la compensation de pression. Il est intégré dans le câble de raccordement.

S'assurer que le tube capillaire n'est pas bouché. Monter un élément de filtrage (référence E30400) si nécessaire. Ou utiliser le répartiteur avec évent (référence E30401) pour le raccordement électrique.

En environnement humide, l'eau risque de pénétrer dans l'appareil par le tube capillaire ce qui provoque des dommages. Dans ce cas, utiliser l'élément de filtrage ou le répartiteur avec évent.

L'élément de filtrage et le répartiteur doivent être installés à l'extérieur de la zone explosible.

5.1 Exigences pour le lieu de montage (valable pour PS3xxA)

En cas de présence de forts champs électromagnétiques dans la gamme de fréquence < 2.7 GHz des erreurs de mesure jusqu'à 1 % du gain peuvent se produire. Ne pas installer les appareils à proximité de fortes sources parasites électromagnétiques (par ex. émetteurs, équipements radio) ou, si nécessaire, utiliser un filtre de courant sur gaine.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

Pour les sondes de niveau PS3xxA : Pour les applications à risques d'explosions : raccordement aux barrières d'alimentation en sécurité intrinsèque (Ex ia).

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

PS3xxA / PS4xxx PS3xxx
Couleurs des fils conducteurs Couleurs des fils conducteurs
BN brun BN brun
GN vert WH blanc
1: Blindage (raccordé au boîtier) GY gris (blindage)

7 Entretien, réparation et élimination

L'appareil doit être inclus dans l'essai récurrent de pression de la cuve.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

8 Schéma d'encombrement

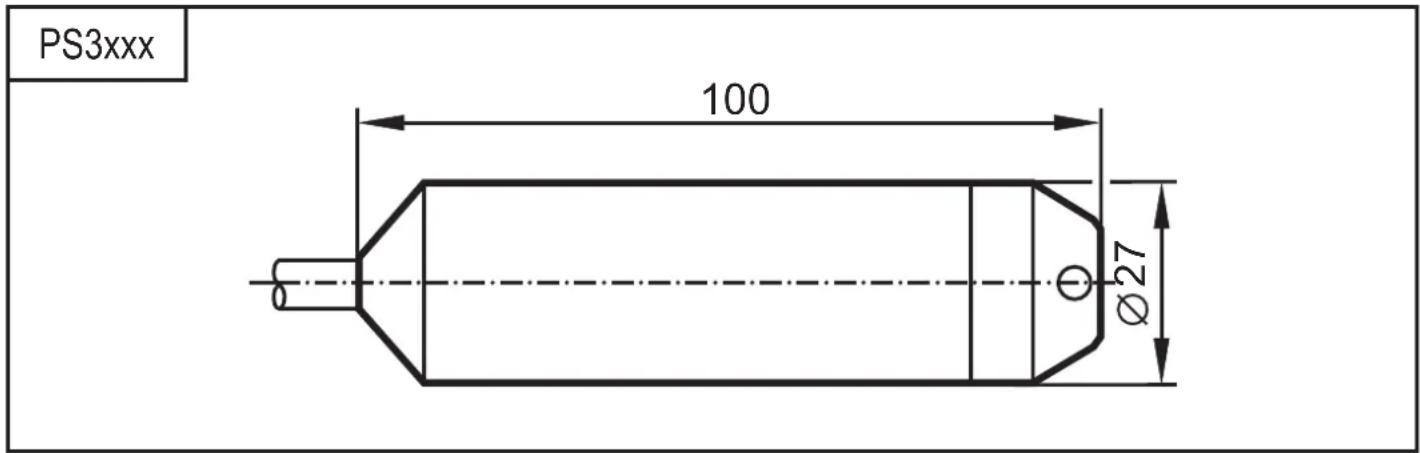

PS3xxx 100 Ø27

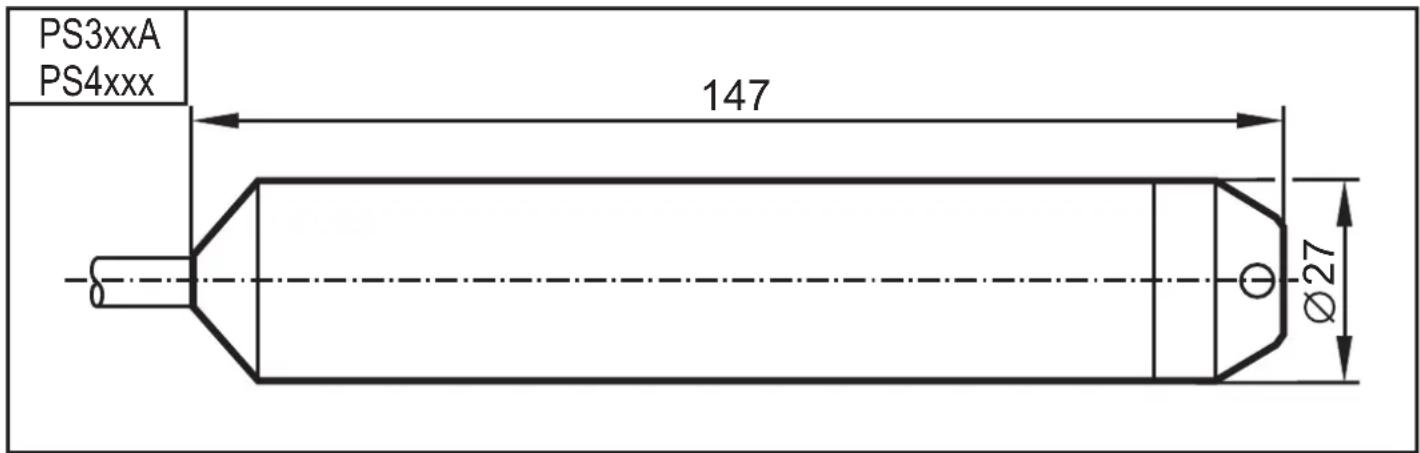

PS3xxA PS4xxx 147 Ø27

9 Données techniques

Pour l'étendue de mesure, la surpression admissible et la pression d'éclatement, voir la fiche technique de la sonde de niveau correspondante.

Plus d'informations sur www.ifm.com
