MODE D'EMPLOI UGT515 IFM

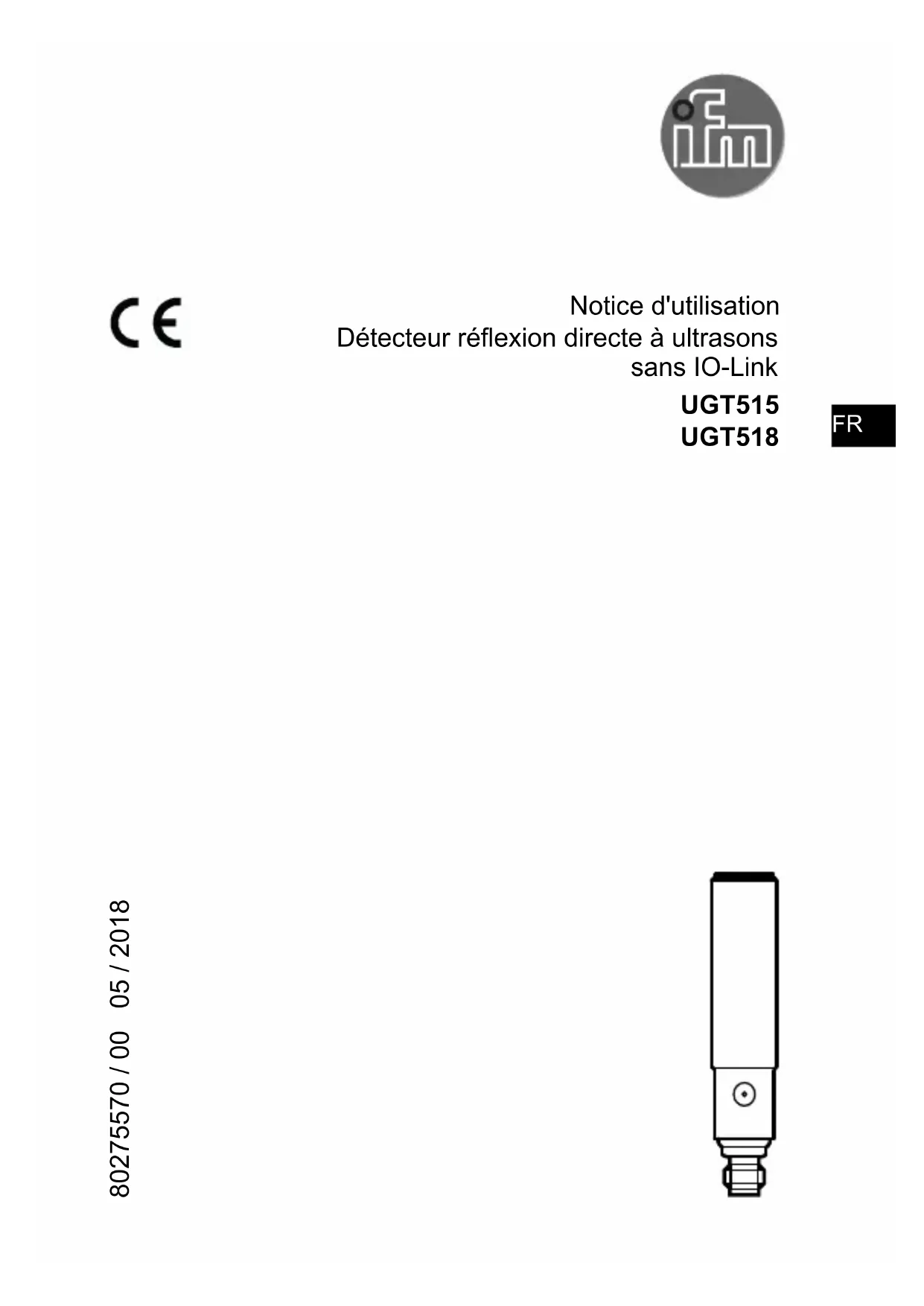

Notice d'utilisation Détecteur réflexion directe à ultrasons sans IO-Link UGT515 UGT518 80275570 / 00 05 / 2018 FR2 1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

Référence croisée Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. Information Remarque supplémentaire. 2 Consignes de sécurité

Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).

Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

Assurer une protection efficace des appareils et des câbles contre l'endommagement. 3 Fonctionnement et caractéristiques Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.3

► Fixer l'appareil à l'aide d'un dispositif de fixation 1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie 3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté 4 : bouton Teach Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement. ► Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets. Pour appareils avec boîtier métallique (selon UL 508) : ► Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension. Plus d'informations sont disponibles sur www.ifm.com

Informations générales sur le montage et le fonctionnement 5 Raccordement électrique ► Mettre l'installation hors tension. ► Raccorder l'appareil (selon le type choisi) : BK : noir BN : brun BU : bleu WH : blanc

OUT1 : sortie de commutation

OUT2 : sortie de commutation Couleurs selon DIN EN 60947-5-24 6 Réglages Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach (→ 6.1).

6.1.1 Démarrer le mode de programmation

► Appuyer sur le bouton Teach pendant 2 s...6 s. > Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation. En cas de programmation non réussie, l'appareil retourne au réglage précédent.

6.1.2 Régler le comportement des sorties

► Démarrer le mode de programmation (→ 6.1.1). ► Positionner l'objet sur P1 (fig. 1 ou 2). ► Appuyer sur le bouton Teach pendant 1 s. > Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé. ► Positionner l'objet sur P2 (fig. 1 ou 2). ► Appuyer sur le bouton Teach pendant 1 s. > Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

► Appuyer sur le bouton Teach > 6 s. > Les LED d'état 1/2 jaunes clignotent (> 10 Hz). > Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz). > La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

► Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu. > LED écho verte éteinte. ► Démarrer le mode de programmation (→ 6.1.1). ► Appuyer sur le bouton Teach pendant 1 s. > Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.5

En cas de détection d'objets, les signaux de sortie suivants sont fournis : Fig. 1 : fonction fenêtre P1 > P2 Fig. 2 : fonction hystérésis P1 = P2 B P2 P1

Sorties de commutation inversées Sorties de commutation inversées

1: comportement des sorties 2: distance à l'objet 3: OUT1 (sortie de commutation) 4: OUT2 (sortie de commutation) B : zone morte P : position programmée par Teach T : bouton Teach Données techniques et informations supplémentaires sur www.ifm.com.
