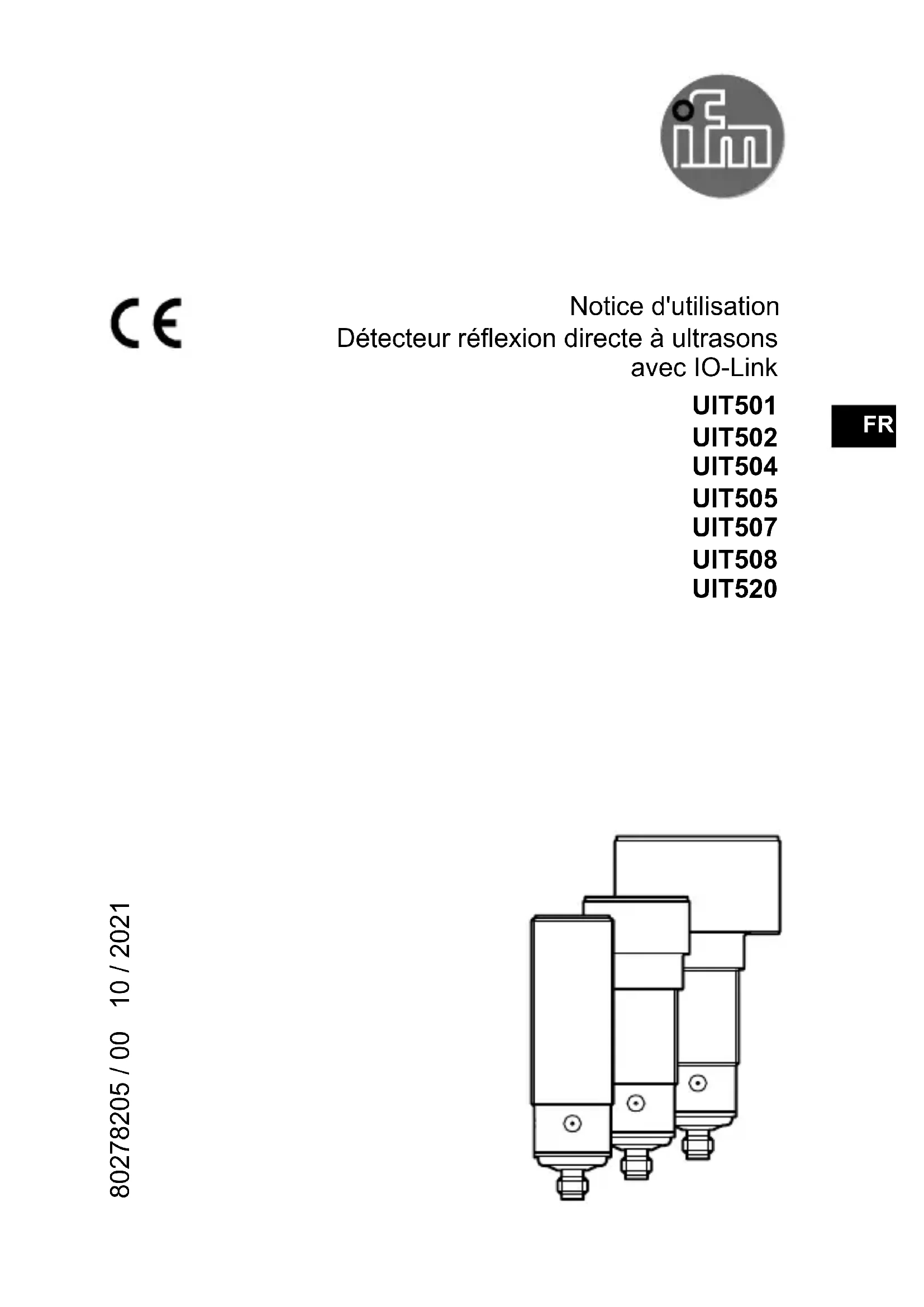

Notice d'utilisation Détecteur réflexion directe à ultrasons avec IO-Link UIT501 UIT502 UIT504 UIT505 UIT507 UIT508 UIT520 80278205 / 00 10 / 2021 FRFR2 1 Consignes de sécurité

Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).

Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

Assurer une protection efficace des appareils et des câbles contre l'endommagement. 2 Fonctionnement et caractéristiques Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets. 3 Montage

► Fixer l'appareil à l'aide d'un dispositif de fixation 1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie 3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté 4 : bouton Teach Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement. ► Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.3

Pour appareils avec boîtier métallique (selon UL 508) : ► Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension. Plus d'informations sont disponibles sur www.ifm.com

Informations générales sur le montage et le fonctionnement 4 Raccordement électrique ► Mettre l'installation hors tension. ► Raccorder l'appareil (selon le type choisi) : BK : noir BN : brun BU : bleu WH : blanc

OUT1 : sortie de commutation / IO-Link

OUT2 : sortie analogique Couleurs selon DIN EN 60947-5-2 5 Réglages Le réglage et le paramétrage de l'appareil sont effectués via IO-Link (→ 5.1) ou via le bouton Teach (→ 5.2).

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link. Pour une communication hors fonctionnement, il vous suffit d’un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link. Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.4

5.2.1 Démarrer le mode de programmation

► Appuyer sur le bouton Teach pendant 2 s...6 s. > Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation. En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

► Démarrer le mode de programmation (→ 5.2.1). ► Positionner l'objet sur P1 (fig. 1 ou 2). ► Appuyer sur le bouton Teach pendant 1 s. > Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé. ► Positionner l'objet sur P2 (fig. 1 ou 2). ► Appuyer sur le bouton Teach pendant 1 s. > Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

► Appuyer sur le bouton Teach > 6 s. > Les LED d'état 1/2 jaunes clignotent (> 10 Hz). > Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz). > La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

► Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu. > LED écho verte éteinte. ► Démarrer le mode de programmation (→ 5.2.1). ► Appuyer sur le bouton Teach pendant 1 s. > Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.5

En cas de détection d'objets, les signaux de sortie suivants sont fournis : Fig. 1 : fonction fenêtre P1 > P2 Fig. 2 : fonction hystérésis P1 = P2 B P2 P1

Signal analogique pour la fonction fenêtre Signal analogique pour la fonction hystérésis 10 V/20 mA10 V/20 mA 0 V/4 mA0 V/4 mA

Signal de commutation pour la fonction fenêtre Signal de commutation pour la fonction hystérésis

1: comportement des sorties 2: signal de sortie inversé 3: distance à l'objet 4: réglages usine B : zone morte P : position programmée par Teach T : bouton Teach Données techniques et informations supplémentaires sur www.ifm.com.
