E43101 - Capteur de niveau IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tube isolant thermique pour détecteur de niveau
Marque	IFM
Modèle	E43101
Catégorie	Capteur de niveau (accessoire)
Utilisation prévue	Protection thermique du détecteur de niveau dans l'eau et solutions aqueuses à >35°C
Longueur maximale au-dessus de l'écrou	150 mm
Réduction de température à longueur max	-10°C par rapport à la température max du fluide
Couple de serrage de l'écrou	6-8 Nm
Accessoires de fixation (à commander séparément)	Adaptateur de montage G34 (E43008) et G1 (E43009)
Matériaux compatibles	Eau et solutions aqueuses ; non adapté aux acides, bases et huiles
Température maximale du fluide (montage encastré)	Selon fiche technique du détecteur
Environnement requis	Capot de ventilation au sec, éviter vapeur directe
Montage	Visser adaptateur, insérer tube, ajuster longueur, serrer écrou
Insertion du détecteur	Tenir droit, insérer en tournant jusqu'à butée, vérifier joint torique
Démontage / nettoyage	Desserrer dispositif de serrage, retirer tube avec adaptateur
Entretien	Nettoyage après démontage ; préserver réglage de longueur
Réparabilité	Pièces détachées disponibles : adaptateurs de montage

FOIRE AUX QUESTIONS - E43101 IFM

Quel est le rôle du tube isolant thermique E43101 ?

Le tube isolant thermique protège le détecteur de niveau IFM contre la perméation de l'eau lorsqu'il est utilisé dans des eaux ou solutions aqueuses à des températures supérieures à 35°C.

Quels adaptateurs de montage sont nécessaires ?

Les adaptateurs de montage à commander séparément sont : G34 (réf. E43008) et G1 (réf. E43009).

Comment installer le tube isolant sur le raccord process ?

Vissez l'adaptateur sur le raccord process et serrez-le. Insérez ensuite le tube dans l'adaptateur, ajustez la longueur souhaitée (max 150 mm au-dessus de l'écrou), puis serrez l'écrou avec un couple de 6-8 Nm.

Quelle est la longueur maximale du tube au-dessus de l'écrou ?

La longueur maximale au-dessus de l'écrou est de 150 mm. Au-delà, la température maximale admissible du fluide est réduite de 10°C.

Le tube isolant est-il adapté aux acides, bases ou huiles ?

Non, le tube isolant n'est pas approprié pour une utilisation avec des acides, des bases ou des huiles. Il est conçu pour l'eau et les solutions aqueuses.

Comment insérer le détecteur de niveau dans le tube isolant ?

Tenez le détecteur droit et insérez-le dans le tube en le tournant légèrement jusqu'à la butée. Assurez-vous que le joint torique interne reste bien en place dans sa rainure.

Quelles précautions prendre pour le capot de ventilation ?

Le capot de ventilation doit rester au sec et ne pas être exposé directement à de la vapeur d'eau émergente. Un environnement sec est essentiel pour le bon fonctionnement.

Comment démonter le tube isolant pour le nettoyage ?

Desserrez le dispositif de serrage (C3) et retirez le tube avec l'adaptateur du raccord process. Le serrage de l'adaptateur et du tube est préservé, de même que le réglage de longueur (L).

Quels sont les numéros de commande des adaptateurs de montage ?

Les références sont : E43008 pour l'adaptateur G34 et E43009 pour l'adaptateur G1.

Quel est le couple de serrage recommandé pour l'écrou ?

Le couple de serrage de l'écrou doit être compris entre 6 et 8 Nm.

MODE D'EMPLOI E43101 IFM

Tube isolant thermique pour détecteur de niveau LK/LI

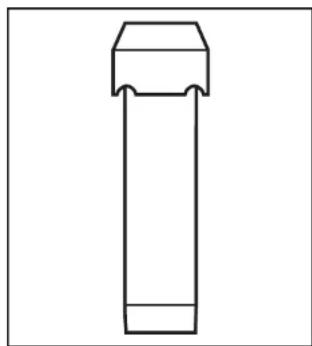

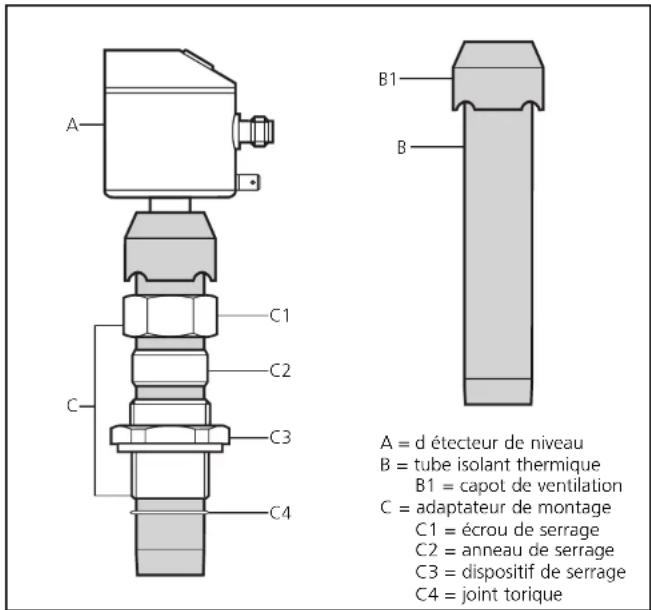

Fonctionnement et caractéristiques

Le tube isolant thermique protège le détecteur de niveau en cas d'emploi dans l'eau et dans des solutions aqueuses avec des températures >35^ contre la perméation de l'eau.

Pas approprié pour des acides et bases. Pas approprié pour des huiles.

Accessoires de fixation (à commander séparément):

	\( {\mathrm{N}}^{ \circ } \) de commande
Adaptateur de montage G34	E43008
Adaptateur de montage G1	E43009

Montage

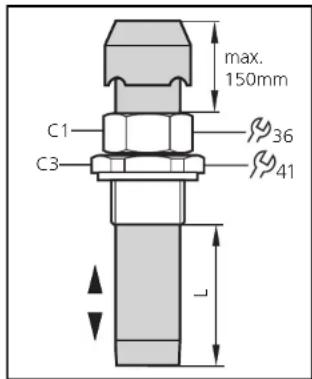

1. Visser l'adaptateur au raccord process et le serrer.
2. Insérer le tube isolant thermique dans l'adaptateur et ajuster la longueur souhaitée (L). Longueur maxi au-dessus de l'écrou: 150mm.

La température maximale admissible du fluide selon la fiche technique s'applique seulement au montage encastré (sans longueur). À la longueur maximale, la température maximale du fluide est réduite de 10°C.

1. Serrer l'écrou (C). Couple de serrage: 6-8 Nm.

Insertion du détecteur de niveau

Tenir le détector droit et l'insérer dans le tube isolant thermique en le tournant légèrement jusqu'à la butée. S'assurer que le joint torique interne ne sorte pas de la rainure.

Fonctionnement

S'assurer d'un environnement sec autour du capot de ventilation. Notamment, il ne doit pas être soumis directement à de la vapeur d'eau émergente..

Démontage / nettoyage

Desserrer le dispositif de serrage (C3) et retirer le tube isolant thermique avec l'adaptateur du raccord process. De ce fait, le serrage de l'adaptateur et du tube isolant thermique est préservé et la longueur (L) est maintenue.
