Notice IFM DN4013 - page 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Alimentation électrique
Marque IFM
Modèle DN4013
Tension de sortie nominale 24 Vcc (réglable 24-28 Vcc)
Courant de sortie max. 12 A à +45°C ambiants, 10 A à +60°C, 7.5 A à +70°C
Puissance de sortie 240 W
Tension d'entrée AC 100-120 V / 200-240 V (±10 %, sélection auto)
Fréquence d'entrée 50-60 Hz ±6 %
Rendement typique 91.6 % à 230 Vac
Dimensions (L x H x P) 62 x 124 x 122.5 mm (sans rail DIN)
Poids 780 g
Plage de température -25 à +70 °C
Protections intégrées Surcharge, court-circuit, surchauffe, surtension en sortie (max 39 V)
Montage Rail DIN selon EN 60715
Classe de protection I (avec conducteur PE)
Indice de protection IP20
Section de raccordement max. 4 mm² (fils rigides ou souples avec embouts)
Affichage LED Verte DC OK (tension > 21 V)
Relais DC OK Contact sec (60 Vdc / 0.3 A, 30 Vdc / 1 A)
Utilisation prévue Armoire électrique, usage commercial/industriel

FOIRE AUX QUESTIONS - DN4013 IFM

Quelle est la tension de sortie de l'alimentation DN4013 ?
La tension de sortie nominale est de 24 Vcc, réglable entre 24 et 28 Vcc à l'aide d'un petit tournevis plat sur la face avant.
Quel est le courant de sortie maximal ?
Le courant maximum dépend de la température : 12 A à +45°C ambiants, 10 A à +60°C, et 7,5 A à +70°C. Dégressif linéairement entre +45 et +70°C.
Comment brancher plusieurs alimentations DN4013 en série ou en parallèle ?
Le branchement en parallèle pour augmenter le courant est interdit. En série, on peut brancher autant d'appareils identiques que nécessaire, à condition que la somme des tensions de sortie ne dépasse pas 150 Vcc.
Quels types de réseaux électriques peuvent alimenter le DN4013 ?
L'appareil accepte les réseaux TN, TT et IT. La tension continue entre les bornes d'entrée et le PE ne doit pas dépasser 300 Vca.
Comment installer correctement l'alimentation sur un rail DIN ?
Installer sur un rail DIN selon EN 60715, les bornes d'entrée vers le bas. Respecter les distances minimales : 40 mm au-dessus, 20 mm en dessous, 5 mm (ou 15 mm si source de chaleur) sur les côtés.
Que faire en cas de dysfonctionnement ou de dommage visible ?
Couper immédiatement la tension d'alimentation et retourner l'appareil à l'usine pour vérification. L'alimentation ne contient aucune pièce réparable par l'utilisateur.
Quels sont les risques à ne pas respecter les consignes de sécurité ?
Risques de décharge électrique, incendie, blessures graves ou mort. Ne pas ouvrir, modifier ou réparer l'appareil. Ne pas utiliser en environnement humide ou avec condensation. Ne pas toucher le carter chaud.
Comment nettoyer l'alimentation DN4013 ?
Débrancher l'alimentation avant tout nettoyage. Utiliser un chiffon sec et non pelucheux. Ne pas utiliser de liquides ou de solvants. Ne pas obstruer les grilles de ventilation.
Quelle est la hauteur maximale d'utilisation ?
L'appareil est conçu pour des altitudes jusqu'à 5000 m. Au-dessus de 2000 m, une réduction du courant de sortie est nécessaire.
Comment interpréter la LED et le relais DC OK ?
La LED verte DC OK s'allume lorsque la tension de sortie dépasse 21 V. Le relais DC OK ferme son contact quand la LED est allumée. Pouvoirs de coupure : 60 Vcc 0,3 A, 30 Vcc 1 A, 30 Vca 0,5 A en charge ohmique.

Questions des utilisateurs sur DN4013 IFM

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice DN4013 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DN4013 de la marque IFM.

MODE D'EMPLOI DN4013 IFM

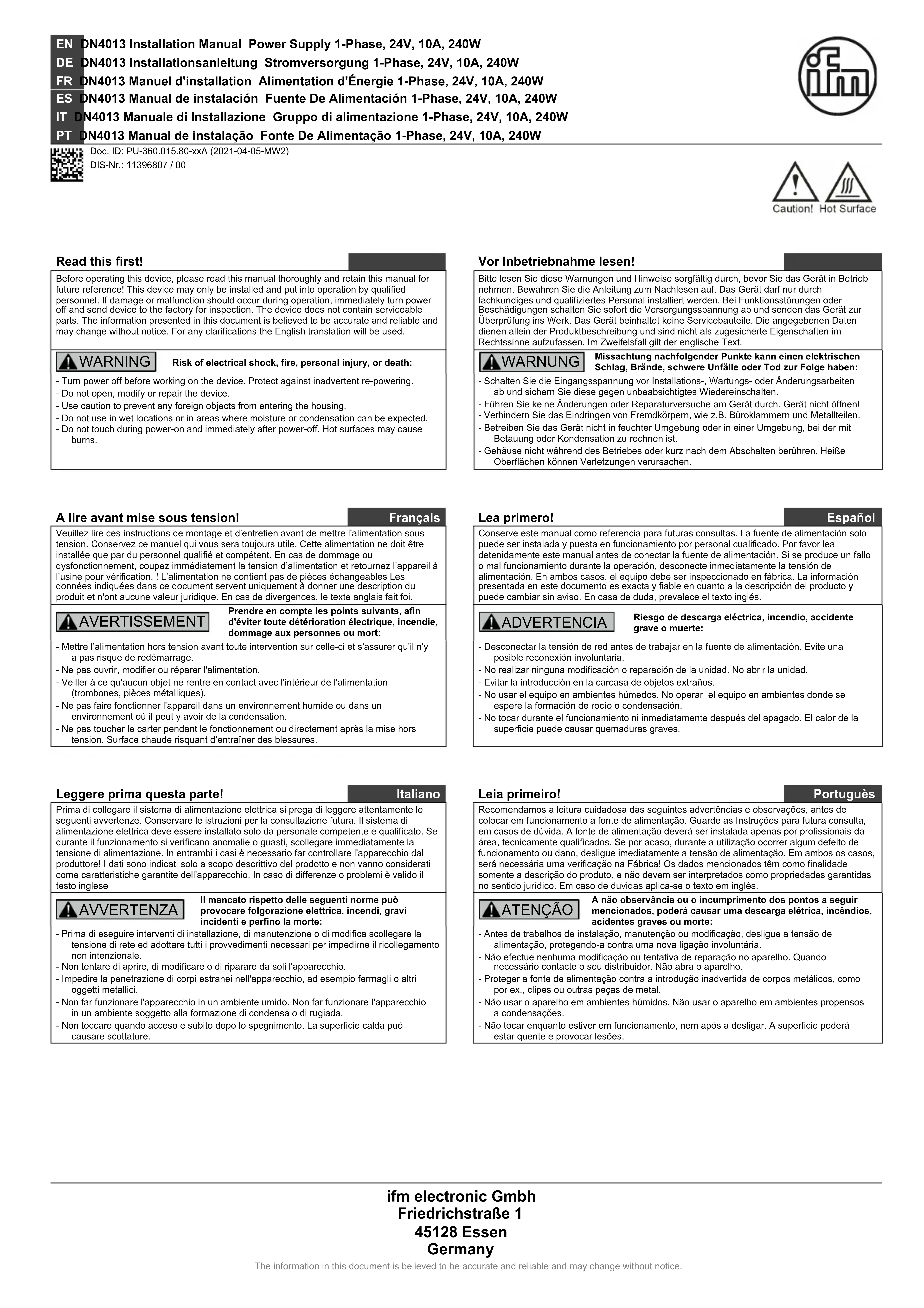

FR DN4013 Manuel d'installation Alimentation d'Énergie 1-Phase, 24V, 10A, 240W

A lire avant mise sous tension!

Français

Veuillez lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation ne doit être installée que par du personnel qualifié et compétent. En cas de dommage ou dysfonctionnement, coupez immédiatement la tension d'alimentation et retournez l'appareil à l'usine pour vérification. ! L'alimentation ne contient pas de pièces échangeables Les données indiquées dans ce document servent uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.

! AVERTISSEMENT

Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage aux personnes ou mort:

  • Mettre l'alimentation hors tension avant toute intervention sur celle-ci et s'assurer qu'il n'y a pas risque de redémarrage.
  • Ne pas ouvrir, modifier ou réparer l'alimentation.
  • Veiller à ce qu'aucun objet ne rentre en contact avec l'intérieur de l'alimentation (trombones, pièces métalliques).
  • Ne pas faire fonctionner l'appareil dans un environnement humide ou dans un environnement où il peut y avoir de la condensation.
  • Ne pas toucher le carter pendant le fonctionnement ou directement après la mise hors tension. Surface chaude risquant d'entraîner des blessures.

Description du produit

L'appareil DN4013 est une alimentation d'entrée monophasée montable sur rail DIN, fournissant une tension de sortie TBTS/TBTP flottante, stabilisée et galvaniquement séparée.

Usage prévu

Cet appareil est conçu pour une installation dans une armoire et est destiné à une utilisation commerciale, par exemple dans des équipements de commande industrielle, de commande de process, de surveillance et de mesure ou similaires.

Sans dispositifs additionnels de sécurité adaptés à l'application finale, ne pas utiliser cet appareil dans un équipement où un dysfonctionnement pourrait causer des blessures corporelles graves ou mettre en péril la vie humaine.

Si cet appareil est utilisé d'une façon ne correspondant pas à sa spécification, la protection qu'il fournit peut en être affectée.

Sans mesures supplémentaires pour réduire le courant d'entrée harmonique (PFC), l'alimentation ne convient pas à une connexion au système de réseau public dans des environnements résidentiels, commerciaux et d'industrie légère. Aucune mesure supplémentaire n'est nécessaire pour une utilisation dans des environnements industriels. Des exceptions existent pour divers pays hors de l'Union européenne et peuvent être déterminées localement.

Instructions d'installation

Installer l'appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d'incendie.

Installer l'appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d'entrée du côté inférieur de l'appareil. Les autres orientations de montage requièrent une réduction du courant de sortie.

Assurer un câblage correct en respectant toutes les prescriptions locales et nationales. Utiliser des câbles en cuivre appropriés, conçus pour une température de fonctionnement minimale de 60 °C à des températures ambiantes allant jusqu'à +45 °C, de 75 °C à des températures ambiantes allant jusqu'à +60 °C et de 90 °C à des températures ambiantes allant jusqu'à +70 °C. S'assurer que tous les fils des câbles entrent bien dans les bornes. Utiliser des embouts pour les fils sur les bornes d'entrée. Les vis des bornes inutilisés doivent être bien serrées.

L'appareil est conçu pour les zones à degré de souillure 2 dans des environnements contrôlés. La condensation et le gel ne sont pas autorisés.

L'armoire de l'appareil fournit un niveau de protection de IP20. Le boîtier ne fournit pas de protection contre les liquides renversés.

L'appareil est conçu pour des zones de la catégorie de surtension II. Sous une altitude de 2 000 m, l'appareil est testé pour résister à des tensions de choc jusqu'à 4 kV, ce qui correspond à OVC III selon la norme CEI 60664-1.

L'appareil est conçu comme un équipement de « Classe de protection I » selon la norme CEI 61140. Ne pas utiliser sans connexion PE (terre de protection) correcte.

L'appareil peut être alimenté à partir des réseaux TN, TT et IT. La tension continue entre les bornes d'entrée et le potentiel de la PE ne doit pas dépasser 300 Vac.

Un dispositif de déconnexion doit être fourni pour l'entrée de l'appareil.

L'appareil est conçu pour un refroidissement par convection et ne nécessite pas de ventilateur externe. Ne pas bloquer le flux d'air ni couvrir la grille de ventilation !

L'appareil est conçu pour des altitudes jusqu'à 5 000 m (16400ft). Au-dessus de 2 000 m (6560ft), une réduction du courant de sortie est nécessaire.

Respecter les distances d'installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 5 mm à droite et à gauche. Augmenter les 5 mm à 15 mm si l'appareil adjacent est une source de chaleur. Lorsque l'appareil est en permanence chargé à moins de 50 %, les 5 mm peuvent être réduits à zéro.

L'appareil est conçu, testé et approuvé pour des circuits de dérivation jusqu'à 20 A sans appareil de protection supplémentaire. Si un fusible externe est utilisé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 10A B ou 6A C pour éviter un déclenchement intempestif du disjoncteur.

La température maximale de l'air environnant est de +70 °C (+158°F). La température de fonctionnement est la même que celle de l'air ambiant ou environnant et elle est définie 2 cm sous l'appareil.

L'appareil est conçu pour fonctionner dans des zones où l'humidité relative se situe entre 5 % et 95 %.

Description du fonctionnement

La sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit et elle peut fournir toute sorte de charges, y compris des charges inductives et capacitives.

Ne pas appliquer aux bornes de sortie des tensions de retour de la charge supérieures à 35 V.

La tension de sortie peut être réglée sur l'avant de l'unité avec un petit tournevis plat.

La LED verte DC OK indique une tension supérieure à 21 V sur les bornes de sortie.

Le relais DC OK surveille la tension de sortie et le contact est fermé quand la LED DC OK est allumée. Pouvoirs de coupure : 60 Vdc 0,3 A, 30 Vdc 1 A, 30 Vac 0,5 A pour charges ohmiques.

L'appareil est équipé d'une protection contre la surchauffe. En cas de température élevée, la sortie se désactive et redémarre automatiquement après s'être refroidie.

Pour des courants de sortie plus élevés, les appareils ne doivent pas être branchés en parallèle.

Des appareils identiques peuvent être branchés en série pour des tensions de sortie plus élevées. Il est permis de brancher en série autant d'appareils que nécessaire, à condition que la somme des tensions de sortie ne dépasse pas 150 Vdc.

En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 39 V. La sortie se désactive et tente automatiquement de redémarrer.

Caractéristiques techniques

Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d'entrée de 230 Vac 50 Hz, une charge de sortie de 24 V 10 A, une température ambiante de 25 °C et après un temps de démarrage de 5 minutes.

Tension de sortie DC 24V Nominale

Plage de réglage 24 – 28 Vdc Réglage usine 24,1 V

Courant de sortie 12,0 – 10,3 A Sous +45 °C ambiants

10,0 – 8,6A Pour +60 °C ambiants

7,5 - 6,4A Pour +70 °C ambiants

Déduire linéairement entre +45 °C et +70 °C

Tension d'entrée ACAC 100-120 V / 200-240 V±10 %, sélection auto

Fréquence du secteur 50 – 60 Hz ±6 %

Courant d'entrée AC 3,73 / 2,23 A Pour 120 / 230 Vac

Facteur de puissance 0,59 / 0,51 Pour 120 / 230 Vac

Courant de démarrage 3 / 3 A pk Pour 120 / 230 Vac,

d'entrée indépendant de la temp.

Rendement 91,0 / 91,6 % Pour 120 / 230 Vac

Pertes de puissance 23,7 / 22,0 W Pour 120 / 230 Vac

Immunité aux coupures secteur46 / 47 msPour 120 / 230 Va
Plage de température-25...+70 °C

Taille max. de fil (fil litz) 4 mm²

Taille de fil AWG AWG 20-10

Diamètre max. de fil 2,8 mm

Longueur de fil à dénuder 7 mm / 0.28inch

Couple de serrage 1 Nm / 9 lb.inch

Dimensions(lxhxp) 62x124x Sans rail DIN

122,5mm

Poids 780 g / 1.72lb

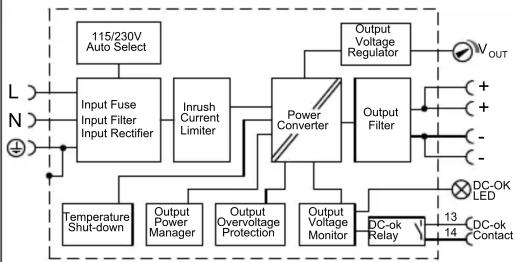

Diagramme de fonctionnement
IFM DN4013 - Caractéristiques techniques - 1


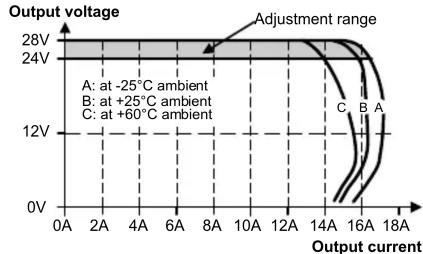

Caractéristique de sortie
IFM DN4013 - Caractéristiques techniques - 2
