| Caractéristiques Techniques | Détecteur de mouvements infrarouge passif (PIR), portée jusqu'à 12 mètres, angle de détection de 180°. |
|---|---|
| Alimentation | Alimentation 24 V AC/DC. |
| Utilisation | Idéal pour la détection de mouvements dans les systèmes d'éclairage automatique et la sécurité des bâtiments. |
| Installation | Montage en surface ou encastré, instructions d'installation fournies. |
| Maintenance | Vérification régulière du fonctionnement, nettoyage des lentilles pour éviter les fausses détections. |
| Sécurité | Conforme aux normes de sécurité électrique, ne pas exposer à des conditions extrêmes. |
| Informations Générales | Produit conçu pour une utilisation intérieure, garantie du fabricant incluse. |
FOIRE AUX QUESTIONS - OT5017 IFM
Téléchargez la notice de votre Détecteur de mouvements au format PDF gratuitement ! Retrouvez votre notice OT5017 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OT5017 de la marque IFM.

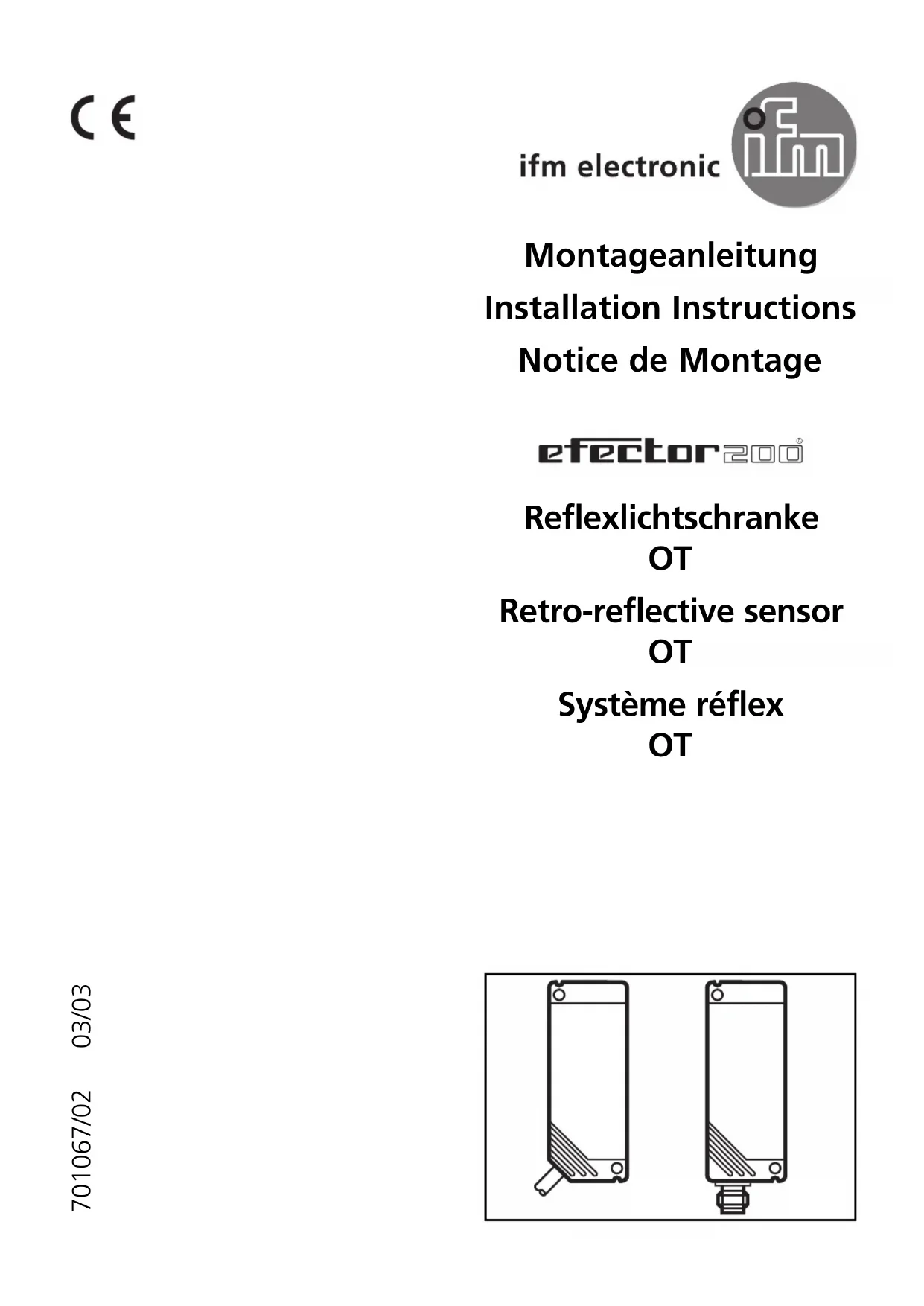

MODE D'EMPLOI OT5017 IFM
setting potentiometer sensitivity LEDFonctionnement et caractéristiques En liaison avec un réflecteur «nid d’abeille» ou une bande adhésive réflex ce système réflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée standard OTR...: 0,15 - 5 m; portée standard OTP... (système réflex avec filtre de polarisation): 0,2 - 2 m; (valeurs sur un réflecteur «nid d’abeille» Ø 80 mm). Montage Fixer le réflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec une équerre de fixation. Portée optimale seulement avec une orientation précise. Raccordement électrique Mettre l’installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de l’étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir. 6Fonctionnement Vérifier le bon fonctionnement de la cellule.
- La LED verte est allumée lorsque la tension d’alimentation est appliquée.
- La LED jaune est allumée lorsque la sortie est commutée. Entretien: Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de pro- duits qui pourraient abîmer les lentilles en plastique.
potentiomètre de réglage sensibilitié LED
