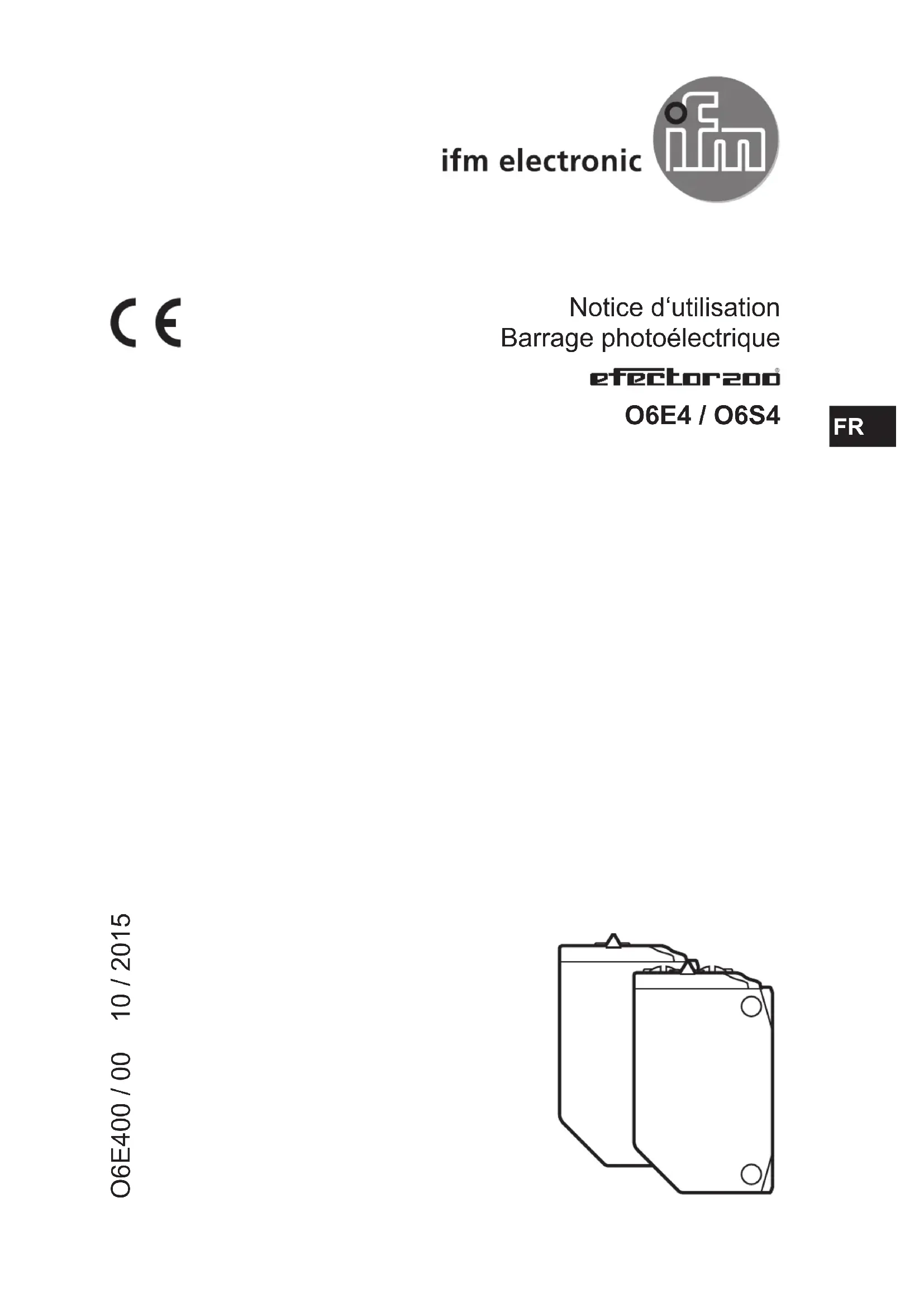

Notice d‘utilisation Barrage photoélectrique O6E4 / O6S4 O6E400 / 00 10 / 2015 FR2 1 Remarque préliminaire
1.1 Symboles utilisés
► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage
- Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. 2 Fonctionnement et caractéristiques Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation. 3 Montage Emetteur Récepteur ► Monter le récepteur (O6E...) à l‘aide d‘un dispositif de fixation. ► Orienter l‘émetteur (O6S ...) vers le récepteur et le fixer de la même manière. Portée maximale seulement en cas d‘orientation exacte.3
4 Eléments de service et d‘indication 1: LED verte Emetteur 1: LED jaune - sortie de commutation active 2: potentiomètre de réglage sensibilité 3: LED verte - fonctionnement 4: commutateur fonction de sortie Récepteur
4.1 Affichage de stabilité
La LED verte s’allume en cas de tension d’alimentation fournie et signal stable du détecteur. signal stable seuil de commutation signal stable éclairement LED verte allumée éteinte éteinte allumée LED jaune allumée allu- mée éteinte éteinte obscurcissement LED verte allumée éteinte éteinte allumée LED jaune éteinte éteinte allu- mée allumée4 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié. ► Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. ► Assurer une alimentation en tension selon EN 50178. ► Mettre l‘installation hors tension. ► Raccorder l‘appareil comme suit :
Connecteur déporté M12 Câble *
Connecteur M8, 3 broches Connecteur M8, 4 broches
- Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir
Connecteur déporté M12 Câble *
Connecteur M8, 3 broches Connecteur M8, 4 broches
- Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir5
Connecteur déporté M12 Câble *
Connecteur M8, 3 broches Connecteur M8, 4 broches
- Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir 6 Réglages
6.1 Régler la fonction sortie
► Réglage D : obscurcissement ► Réglage L : éclairement Récepteur
6.2 Régler la sensibilité
► Augmenter la sensibilité : Tourner le potentiomètre de réglage en sens horaire. ► Réduire la sensibilité : Tourner le potentiomètre de réglage en sens anti-horaire. Récepteur6 7 Fonctionnement ► Vérifier le bon fonctionnement de l‘appareil. > La LED verte est allumée si l‘appareil est opérationnel. > Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsqu‘un objet est détecté. > Commutation éclairement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n‘est détecté. 8 Maintenance, réparation, élimination ► Dégager la lentille de l’appareil de tout encrassement. ► Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique. ► S’assurer d’une élimination écologique de l’appareil après son usage selon les règlements nationaux en vigueur. Des détecteurs défectueux ne doivent être réparés que par le fabricant. Données techniques et informations supplémentaires sur notre site web à www.ifm.com
