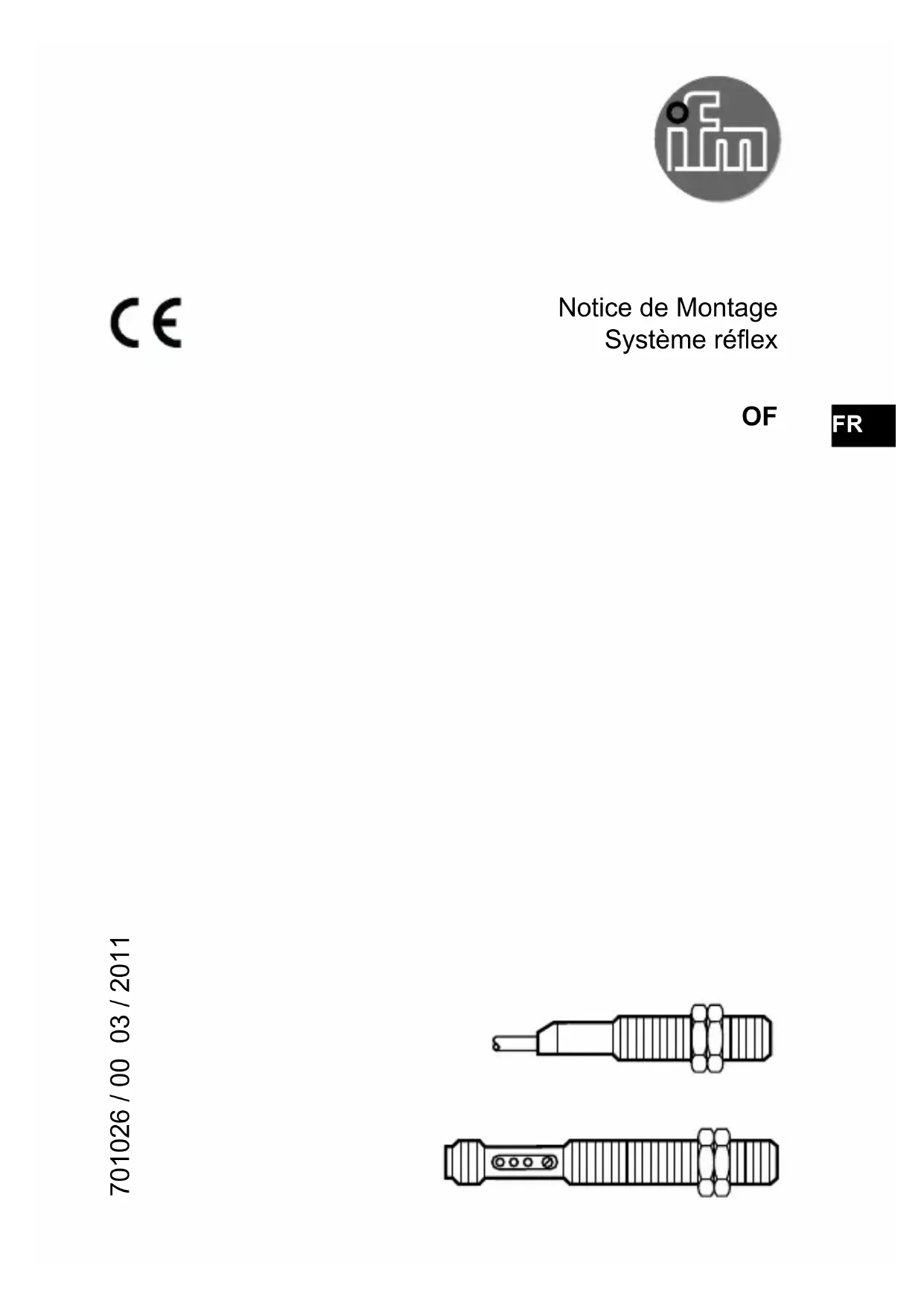

701026 / 00 03 / 2011 Notice de Montage Système réflex
FR2 1 Fonctionnement et caractéristiques En liaison avec un réflecteur «nid d’abeille» ou une bande adhésive réflex ce système réflex détecte des objets et de matières sans contact et indique leur présence par un signal de commutation. Portée OFR ...: 2 m; portée OFP ... (système réflex avec filtre de polarisation): 800 mm; (valeurs sur un réflecteur «nid d’abeille» Ø 80 mm). 2 Montage Fixer le réflecteur / la bande adhésive réflex. Orienter la cellule réflex et la monter avec une équerre de fixation; utiliser les écrous fournis pour une fixation optimale. Portée optimale seulement avec une orientation précise. 3 Raccordement électrique Mettre l’installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement strictement selon les indications de l’étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir Programmation de la fonction de sortie par branchement selon l’étiquette. Charge de la sortie diagnostique (fc output): 10 mA maxi.3
4 Fonctionnement Vérifier le bon fonctionnement de la cellule. Indication par LED et (dans le cas des cellules avec raccordement par connecteur) par sortie diagnostique. cellule avec raccordement par câble cellule avec raccordement par connecteur 1: LEDs 2: potentiomètre de réglage sensibilité cellule avec raccordement par câble LED verte tension d’alimentation o.k. LED jaune sortie commutée clignotent, 3 Hz: sortie en état de courts-circuits clignotent, 1 Hz: erreur interne (sortie pas commutée) cellule avec raccordement par connecteur LED verte tension d’alimentation o.k. LED jaune sortie commutée LED rouge erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles LED jaune + rouge clignotent en alternance, 3 Hz: sortie en état de courts-circuits clignotent en alternance, 1 Hz: erreur interne (sortie pas commutée) 5 Entretien Les lentilles de la cellule doivent être dégagées de tout encrassement. Données techniques et informations supplémentaires sur notre site web à www.ifm.com
