MODE D'EMPLOI O7E203 IFM

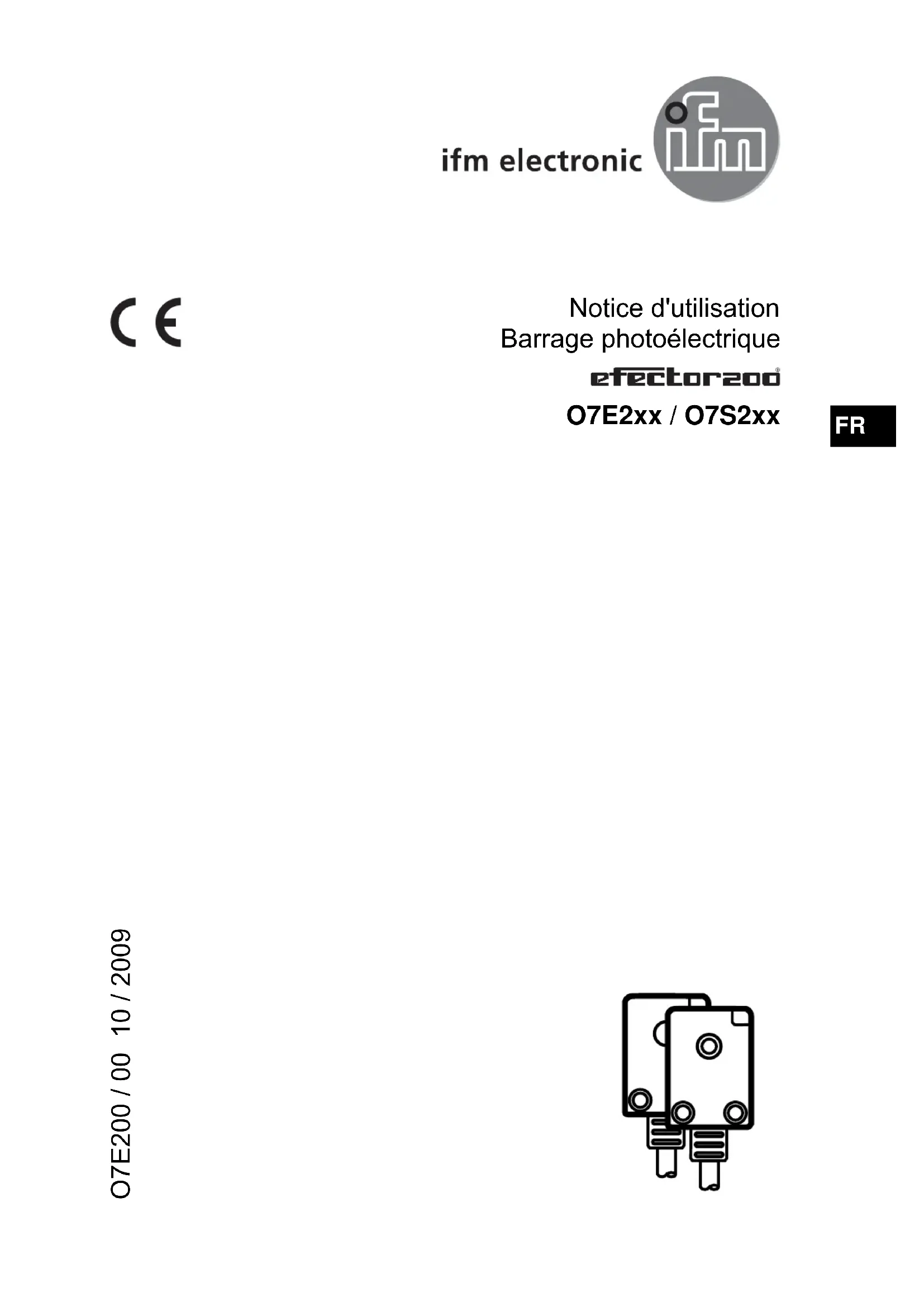

Notice d'utilisation Barrage photoélectrique O7E2xx / O7S2xx

O7E200 / 00 10 / 20092 1 Remarque préliminaire

1.1 Symboles utilisés

► Action à réaliser > Retour d'information, résultat

Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. 2 Fonctionnement et caractéristiques Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (" range ") : → emballage ou fiche technique. 3 Montage Emetteur Récepteur LED1: Fixer le récepteur (O7E2xx) à l'aide d'un dispositif de fixation. ► Orienter l'émetteur (O7S2xx) vers le récepteur et le fixer de la même manière. ► Portée maximale seulement en cas d'orientation exacte. 4 Raccordement électrique L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de ► matériel électrique doivent être respectés. Assurer une alimentation en tension selon EN 50178, TBTS, TBTP. ►3

Mettre l'installation hors tension. ► Raccorder l'appareil comme suit : ► Emetteur (O7S2xx) DC

Récepteur (O7E2xx) DC PNP DC NPN

5 Fonctionnement Vérifier le bon fonctionnement de l'appareil. ► Emetteur (O7S2xx): La LED verte est allumée si l'appareil est opérationnel.• Récepteur: • Appareils avec fonction de commutation obscurcissement (O7E-DPKG) : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté. Appareils avec fonction de commutation éclairement (O7E-HPKG) : La sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté. 6 Maintenance, réparation et élimination Dégager les panneaux transparents situés devant la lentille de tout encrasse- ► ment. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient ► abîmer la matière plastique. Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Sélectionner votre pays → Fiche technique :
