MODE D'EMPLOI OPL200 IFM

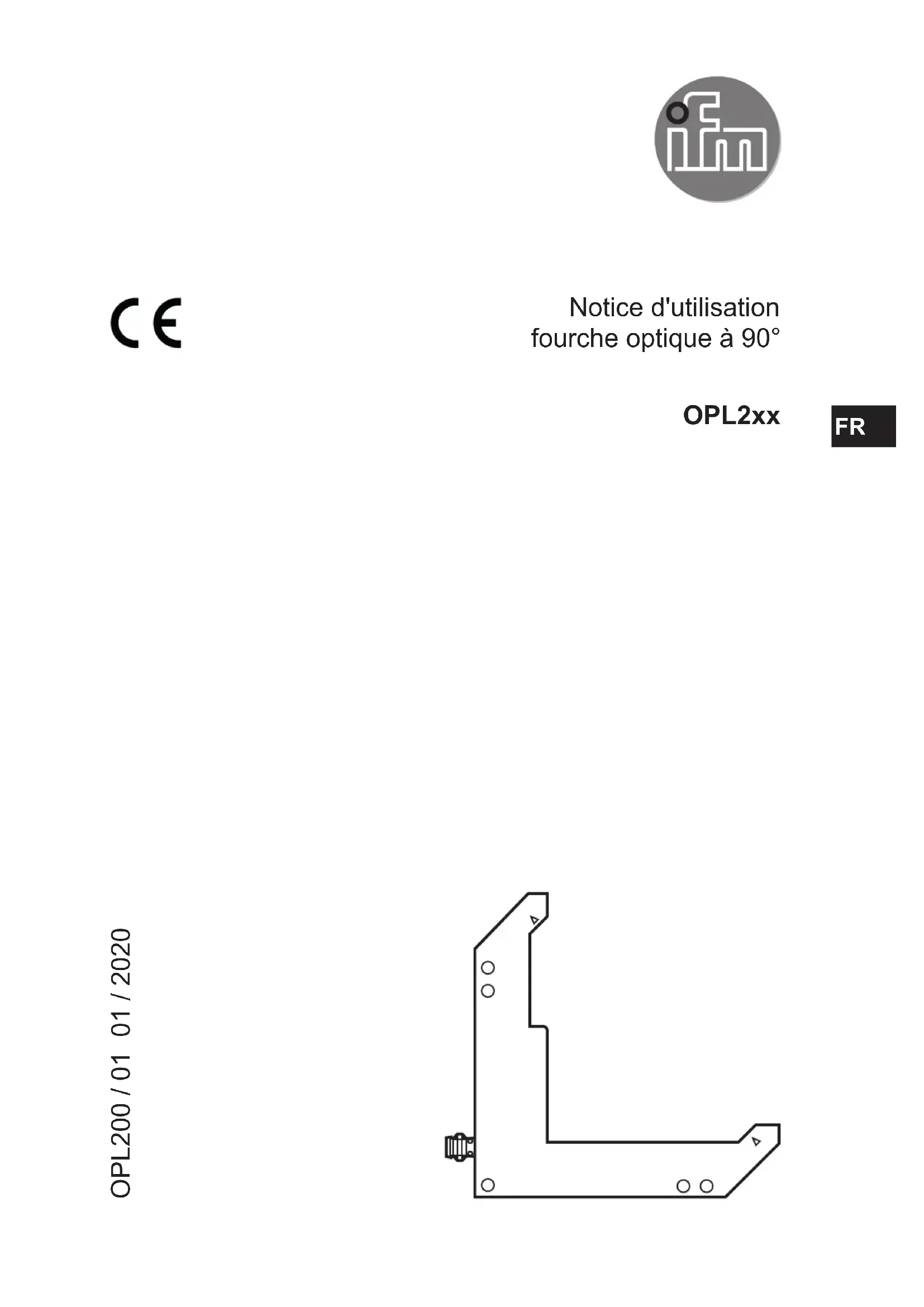

Notice d'utilisation fourche optique à 90° OPL2xx OPL200 / 01 01 / 2020 FR2 Contenu 1 Remarque préliminaire 3 11 Symboles utilisés 3 2 Fonctionnement et caractéristiques 3 3 Montage 3 4 Eléments de service et d'indication 3 5 Raccordement électrique 4 6 Réglages5 61 IO-Link 5 62 Eléments de service 5 621 Programmation de la fonction de sortie 5 622 Réglage de la sensibilité 6 7 Fonctionnement 7 8 Maintenance, réparation, élimination 73
1 Remarque préliminaire
1.1 Symboles utilisés
► Action à faire > Retour d'information, résultat
- Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations 2 Fonctionnement et caractéristiques La fourche optique à 90° détecte sans contact des objets et matières et indique leur présence par un signal de commutation 3 Montage
T: émetteur ; R: récepteur ► Fixer la fourche optique à 90° (OPL) à l'aide d'un dispositif de fixation 4 Eléments de service et d'indication 1: LED jaune 2: commutateur fonction de sortie 3: potentiomètre de sensibilité4 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié ► Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés ► Assurer une alimentation en tension selon EN 50178, TBTS, TBTP Les indications suivantes s'appliquent si un marquage " UL Listing " est présent sur le produit : ► Seulement pour l'emploi dans des applications NFPA 79 Les câbles de raccordement peuvent être obtenus du fabricant Voir les informations produits ou contacter le service clients ► L'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement disposant au secondaire d'un fusible avec homologati- on UL et un courant nominal max de a) 5 ampères pour des tensions de 020 Veff (0283 Vpic) ou b) 100/Vpic pour des tensions de 2030 Veff (283424 Vpic) ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit : DC PNP
6 Réglages Le réglage et le paramétrage de l‘appareil sont effectués via les éléments de service (→ 6.2) Certains appareils peuvent aussi être réglés via IO-Link (→ 6.1)
Cet appareil dispose d‘une interface de communication IO-Link permettant l‘accès direct aux données de process et de diagnostic De plus, le paramétrage de l‘appareil est possible pendant le fonctionnement L‘utilisation de l‘appareil via l‘interface IO-Link nécessite un maître IO-Link Pour une communication hors fonctionnement, il vous suffit d’un PC, d‘un logiciel IO-Link approprié et d‘un câble adaptateur IO-Link Les IODD nécessaires pour la configuration de l‘appareil, des informations détail- lées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur wwwifmcom Pour régler le détecteur via IO-Link, le paramètre [L-r] doit être changé de [local] à [remote] via IO-Link
6.2 Eléments de service
6.2.1 Programmation de la fonction de sortie
NO NF A: capuchon ; B: commutateur fonction de sortie 1 Enlever le capuchon (A) 2 Régler la fonction de sortie (NO/NF) avec le commutateur (B) à l'aide d'une tournevis 3 Fixer le capuchon (A) de nouveau6
6.2.2 Réglage de la sensibilité
L'appareil doit commuter lorsque l'objet est détecté
► Régler la sensibilité minimale avec le potentiomètre de réglage ► Positionner l'objet à détecter dans la zone de détection
► Augmenter la sensibilité jusqu'à ce que la LED jaune s'allume
► Enlever l'objet de la zone de détection > La LED jaune s'éteint L'opération de réglage est terminée L'appareil ne doit pas commuter lorsque l'objet est détecté
► Régler la sensibilité maximale avec le potentiomètre de réglage La LED jaune est allumée ► Positionner l'objet à détecter dans la zone de détection7
► Réduire la sensibilité jusqu'à ce que la LED jaune s'éteint
► Enlever l'objet de la zone de détection > La LED jaune est allumée de nouveau L'opération de réglage est terminée 7 Fonctionnement ► Vérifier le bon fonctionnement de l'appareil > La LED jaune est allumée lorsque la sortie est commutée 8 Maintenance, réparation, élimination ► Dégager la lentille de l'appareil de tout encrassement ► Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles ► S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur Des détecteurs défectueux ne doivent être réparés que par le fabricant Données techniques et informations supplémentaires sur notre site web à wwwifmcom
