MODE D'EMPLOI OL0014 IFM

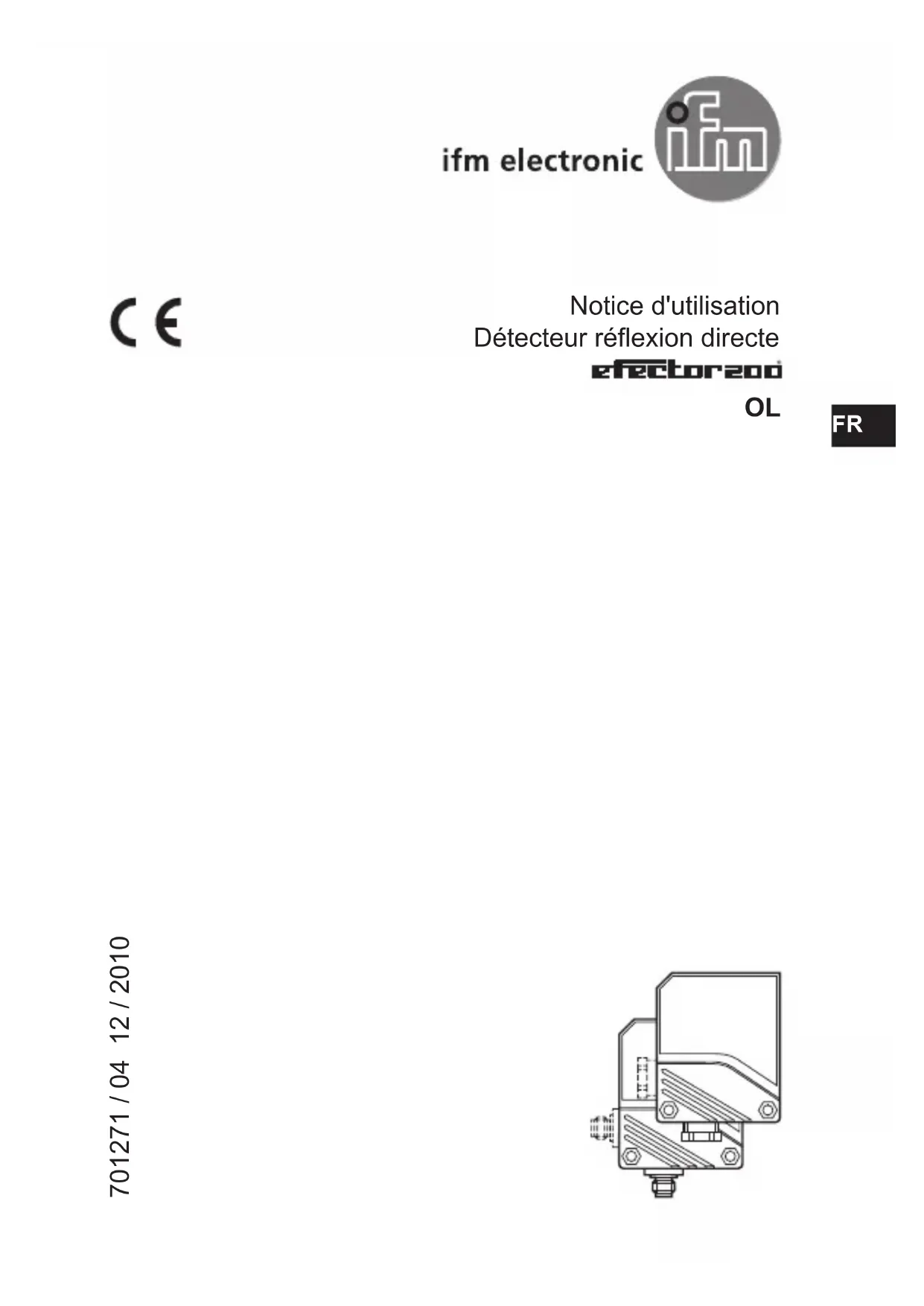

Notice d'utilisation Détecteur réflexion directe

701271 / 04 12 / 2010 FR2 Contenu Fonctionnement et caractéristiques3 Raccordement électrique3 Montage4 Mise en service4 Réglage de l'appareil pour des objets stationnaires 5 Réglage de l'appareil pour des objets en mouvement 6 Réglage de la sensibilité maximale 7 Programmation de la fonction de sortie 7 Fonctionnement 8 Entretien 83

Fonctionnement et caractéristiques Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation Portée (r) : voir l'étiquette (sur papier blanc 200 mm x 200 mm) Raccordement électrique ► Mettre l’installation hors tension ► Raccorder l'appareil comme suit : Relais AC/DC Détecteur avec bornes Détecteur avec connecteur

Insérer un fusible miniature selon la fiche technique, si spécifié Couleurs des fils conducteurs des appareils à câble : BN = brun, BU = bleu, BK = noir, WH = blanc Programmation de la fonction de sortie par bouton de réglage (voir page 7) Pour les appareils à sortie sur presse-étoupe, le raccordement se fait via bornier débrochable avec des bornes à vis (vis sur le dessous du bornier) Après raccordement des conducteurs, le bornier doit être encliqueté de nouveau Vérifier le bon fonctionnement de l'appareil après un court-circuit4 Montage

1: LED rouge, verte, jaune 2: Bouton de réglage 3: LED jaunes Orienter le détecteur réflexion directe vers l'objet à détecter et l’installer grâce à un dispositif de fixation Portée maximale seulement en cas d'orientation exacte Mise en service Le détecteur réflexion directe est opérationnel sans réglages supplémentaires (plug and play) et, est réglé à la portée maximale Cela signifie que le détecteur réflexion directe opère avec la capacité de réserve maximale Les réglages décrits ci-dessous ne sont nécessaires que si par ex un arrière-plan perturbant doit être " supprimé "5

Réglage de l'appareil pour des objets stationnaires

► Passer l'appareil dans le mode de programmation sans l’objet ► Appuyer pendant env 2 s jusqu'à ce que la LED rouge clignote > La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance > L'appareil est en mode de programmation

Réglage avec objet ► Appuyer 1 x > Les LED jaune et verte s'éteignent pendant env 1 s, ensuite elles clignotent en alternance

Réglage sans objet ► Appuyer 1 x > Les LED jaune et verte s'éteignent pendant env 1 s > Après 3 s, la LED verte est allumée > L'appareil est en mode de fonctionnement Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse6 Si le réglage de la sensibilité n'est pas possible (par ex si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env 2 s Ensuite, l'appareil passe au mode de fonctionnement sans modifications du réglage Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmati- on, l'appareil repasse en mode de fonctionnement sans changer la sensibilité Réglage de l'appareil pour des objets en mouvement

► Faire passer au moins deux objets aux travers la zone de détection de la lentille pendant la mesure (env 1 s) ► Appuyer 1 x > Les LED jaune et verte s'éteignent pendant env 1 s et clignotent en alternance ensuite7

► Faire passer au moins deux objets aux travers la zone de détection de la lentille pendant la mesure (env 1 s) ► Appuyer 1 x > Les LED jaune et verte s'éteignent pendant env 1 s > Après 3 s, la LED verte est allumée > L'appareil est en mode de fonctionnement Si le réglage de la sensibilité n'est pas possible (par ex si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env 2 s Ensuite, l'appareil passe au mode de fonctionnement sans modifications du réglage Réglage de la sensibilité maximale

Passer dans le mode de programmation (voir étape 1)

Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie

Appuyer 2 fois sur le bouton de réglage (voir étapes 2 et 3) Programmation de la fonction de sortie ► Appuyer pendant 10 s La LED rouge clignote rapidement après 2 s Ensuite les LED jaune et verte clignotent en alternance ; après 8 s les LED s'éteignent, l'appareil est verrouillé La fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa)8 Fonctionnement Vérifier le bon fonctionnement de l'appareil Indication par LED LED verte allumée L'appareil est opérationnel LED jaune allumée Sortie commutée LED rouge allumée Perturbation lors de la détection de l'objet, par ex déréglage, encrassement des lentilles LED jaune + rouge Clignotent en alternance, 2 Hz : sortie court-circuitée Clignotent en alternance, 1 Hz : perturbation interne (sortie non commutée) Entretien Dégager les lentilles de l'appareil de tout encrassement Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la lentille en plastique9
