MODE D'EMPLOI O7H213 IFM

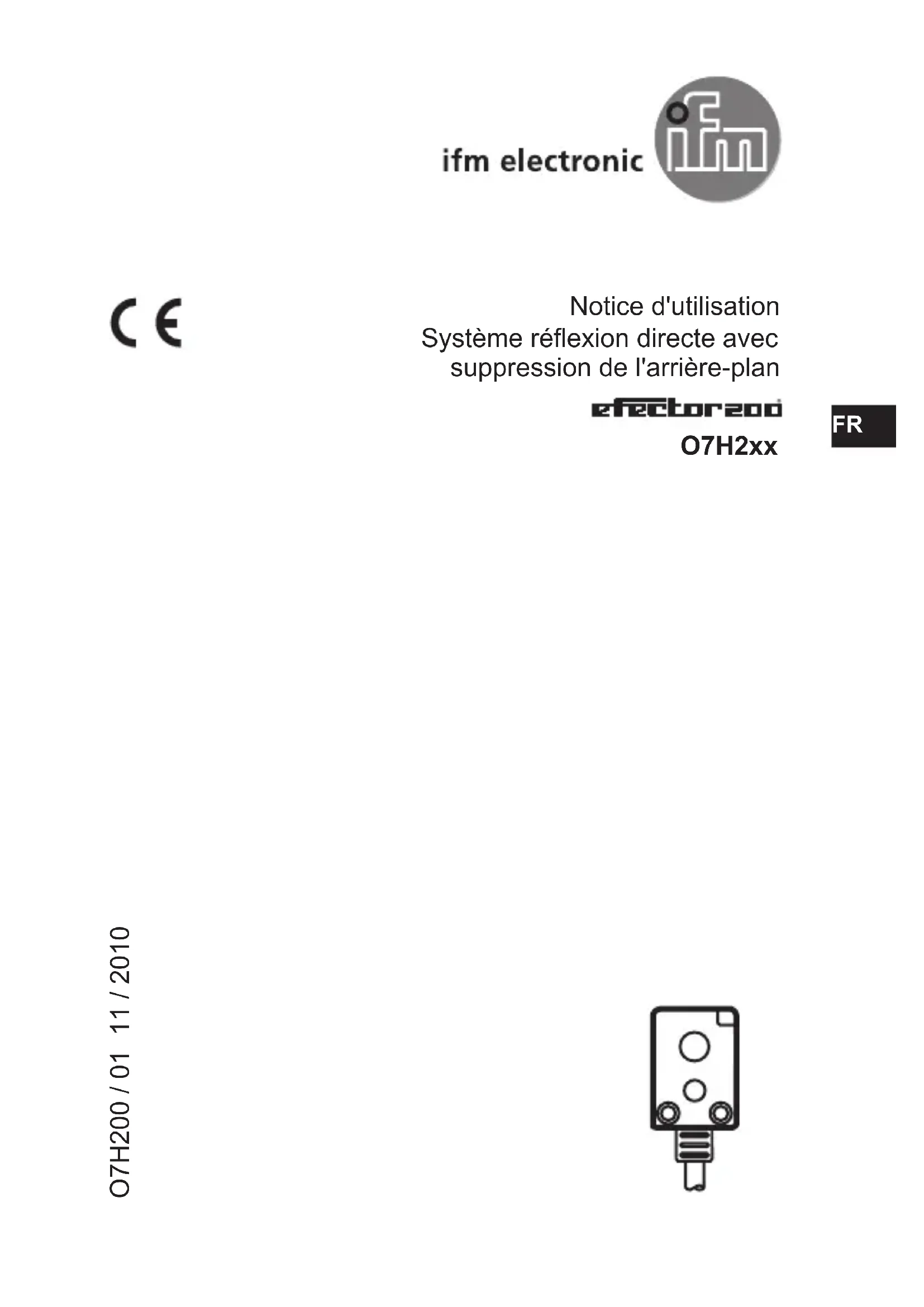

Notice d'utilisation Système réflexion directe avec suppression de l'arrière-plan O7H2xx
O7H200 / 01 11 / 20102 1 Remarque préliminaire
1.1 Symboles utilisés
► Action à réaliser > Retour d'information, résultat
- Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. 2 Fonctionnement et caractéristiques Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (" range ") : → emballage ou fiche technique. 3 Montage 1: LED ► Orienter le détecteur réflexion directe vers l'objet à détecter. ► Le fixer à l'aide d'un dispositif de fixation. Portée maximale seulement en cas d'orientation exacte. Remarque : Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil. ► En cas d'autres directions de mouvement, un test de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application.3
4 Raccordement électrique L'appareil doit être monté par un électricien qualifié. ► Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. ► Assurer une alimentation en tension selon EN 50178, TBTS, TBTP. ► Mettre l'installation hors tension. ► Raccorder l'appareil comme suit :
Couleurs des fils conducteurs : BN (brun), BU (bleu), BK (noir). 5 Fonctionnement ► Vérifier le bon fonctionnement de l'appareil.
- Appareils avec fonction de commutation éclairement (O7H-HPKG) : La sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.
- Appareils avec fonction de commutation obscurcissement (O7H-DPKG) : La sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté. 6 Maintenance, réparation et élimination ► Dégager le panneau transparent situé devant la lentille de tout encrassement. ► Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique. Données techniques et informations supplémentaires sur notre site web à www.ifm.com
