MODE D'EMPLOI OJ5056 IFM

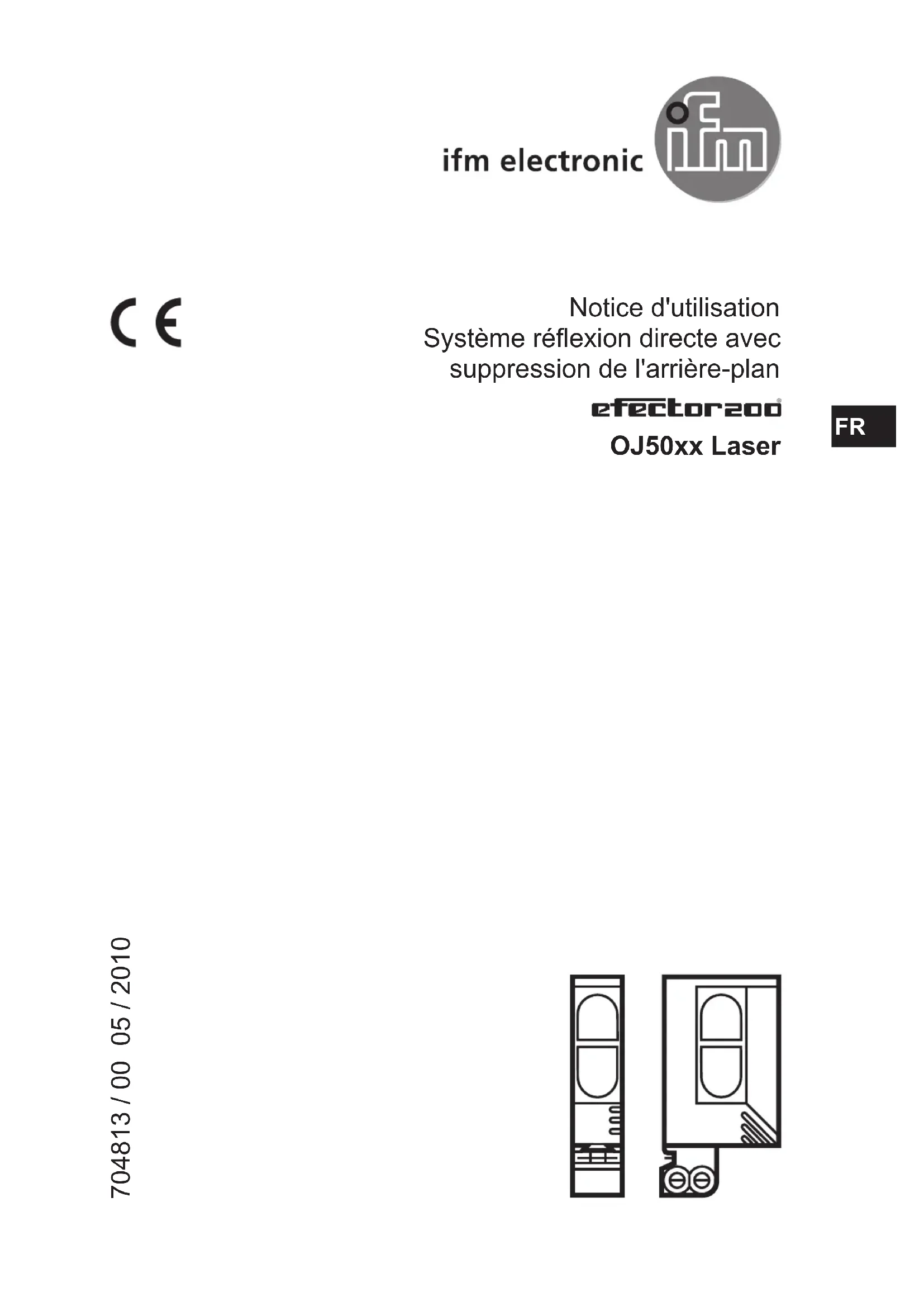

Notice d'utilisation Système réflexion directe avec suppression de l'arrière-plan OJ50xx Laser 704813 / 00 05 / 2010 FR2 Contenu 1 Remarque préliminaire 3 11 Symboles utilisés 3 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques4 4 Montage4 41 Positions de montage 5 42 Montage du clip de fixation fourni 6 5 Raccordement électrique6 6 Réglages 7 61 Réglage de la sensibilité pour des objets stationnaires* 7 62 Réglage de la portée maximale* 8 63 Verrou électronique 8 64 Programmation de la fonction de sortie* 8 7 Fonctionnement 9 8 Maintenance, réparation et élimination93

1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité Selon cULus Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux Lumière laser visible ; APPAREIL À LASER DE CLASSE 1 CEI 60825-1 : 2007 Conforme à 21 CFR Part 104010 à l'exception des déviations suivant Laser Notice No 50, juin 2007 Position de l'étiquette du produit Panneau indicateur Exemple OJ50584 3 Fonctionnement et caractéristiques Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation Portée (" range ") : → étiquette (sur papier blanc 200 mm x 200 mm). 4 Montage Version side* Version front*

LED1: bouton de réglage2:

• Dans les paragraphes suivants le montage et le réglage sont décrits à l'aide de la version front Les fonctions des appareils avec version side sont identiques Orienter le détecteur réflexion directe vers l'objet à détecter et le fixer à l'aide ► d'un dispositif de fixation Portée maximale seulement en cas d'orientation exacte Fixer l'appareil de manière à ce que la position de montage ne puisse ► pas changer (éviter les fortes vibrations !) Les appareils laser avec un très petit diamètre du spot lumineux sont fortement focalisés ; de très faibles changements de la position peuvent ainsi mener à un déréglage La position optique du faisceau laser peut s‘infléchir légèrement de l‘axe mécanique Pour cette raison, l‘emploi des équerres de fixation réglage fin E20975 (détection frontale) ou E20976 (détection latérale) est recommandé5

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil En cas d'autres directions de mouvement, un test ► de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application

4.1 Positions de montage

En cas d'applications difficiles (faible distance entre l'objet et l'arrière-plan) les positions de montage suivantes sont recommandées : Arrière-plan réfléchissant Monter l'appareil verticalement par rapport à la ► surface de l'arrière-plan en cas de surfaces de l'arrière-plan à forte réflexion et une surface de l'objet à réflexion moins forte Objet réfléchissant

Monter l'appareil avec un angle de 5 - 10 ° en cas ► de surfaces de l'arrière-plan à forte réflexion et, une surface de l'objet à réflexion moins forte6

4.2 Montage du clip de fixation fourni

Serrer le clip de fixation avec les vis fournies et glisser l'appareil dans le guide du clip ► jusqu'au clic du ressort Pour desserrer l'appareil, appuyer le ressort vers le bas à l'aide d'un tournevis et ► enlever l'appareil du clip de fixation 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié Les règlements nationaux et internationaux relatifs à l'installation de ► matériel électrique doivent être respectés Assurer une alimentation en tension selon EN 50178 ► Mettre l'installation hors tension ► Raccorder l'appareil comme suit : ►

teach Programmation de la fonction de sortie par bouton de réglage ou fil teach (→ 6.4 Programmation de la fonction de sortie)7

6.1 Réglage de la sensibilité pour des objets stationnaires*

Passer l'appareil dans le mode programmation Appuyer pendant env 2 s ► jusqu'à ce que la LED rouge clignote La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance > L'appareil est en mode de programmation >

Régler la sensibilité avec l'objet Appuyer 1 x ► Les LED jaune et verte s'éteignent pendant env 1 s, ensuite elles clignotent en > alternance

Réglage de la sensibilité sans objet Appuyer 1 x ► Les LED jaune et verte s'éteignent pendant env 1 s > Après environ 3 s, la LED verte est allumée > L'appareil est en mode de fonctionnement > Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse

• La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH) Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité8 Si le réglage de la sensibilité n'est pas possible (par ex si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env 2 s Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité

6.2 Réglage de la portée maximale*

Passer l'appareil dans le mode programmation. (→ étape 1). ► Orienter l'appareil de façon à ce qu'aucune lumière ne soit réfléchie (distance ► min > portée max) Appuyer 2 x sur le bouton de réglage (→ étapes 2 et 3). ►

• La sensibilité maximale peut également être réglée de la même manière via le fil teach (broche 2 / WH) Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante

6.3 Verrou électronique

Pour verrouiller, le fil teach est activé pendant env 15 s à 20 s* Pour déverrouiller, le fil teach est activé de nouveau pendant env 15 s à 20 s*

• Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante

6.4 Programmation de la fonction de sortie*

Appuyer pendant 10 s ► Après 2 s la LED rouge commence à > clignoter rapidement Ensuite, les LED jaune et verte clignotent > en alternance Après 10 s toutes les LED s'éteignent, la > fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa)

• La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH) Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante9

7 Fonctionnement Vérifier le bon fonctionnement de l'appareil ► Affichage par LED > LED verte allumée L'appareil est opérationnel LED jaune allumée Sortie commutée LED jaune + rouge Clignotent en alternance, 2 Hz : sortie court-circuitée Clignotent en alternance, 1 Hz : perturbation interne (sortie non commutée) 8 Maintenance, réparation et élimination Dégager les lentilles de l'appareil de tout encrassement ► Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient ► abîmer la matière plastique Ne pas essayer d'ouvrir le boîtier du module Il ne s'y trouve aucun composant ► réparable par l'utilisateur Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
