Type de produit	Détecteur photoélectrique réflexion directe
Marque	IFM
Modèle	O5H503
Fonction principale	Détection sans contact d'objets et de matériaux
Alimentation électrique	10-30 V CC
Type de sortie	PNP ou NPN (selon modèle)
Portée typique	Jusqu'à 2 m (selon les conditions)
Indicateur LED	Oui, pour l'état de commutation et les erreurs
Réglage de sensibilité	Par boutons OUT on et OUT off
Verrouillage électronique	Oui, pour éviter les fausses programmations
Temps de programmation max.	15 minutes
Clignotement LED en cas d'erreur	8 Hz
Raccordement	Connecteur M12 ou câble (selon version)
Matériau du boîtier	Plastique
Température de fonctionnement	-25 °C à +60 °C
Indice de protection	IP67
Dimensions (approx.)	60 x 30 x 20 mm
Poids (approx.)	50 g
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Installation par un électricien qualifié ; respecter les normes électriques
Réparation	Uniquement par le fabricant
Informations générales	Notice complète disponible sur www.ifm.com

FOIRE AUX QUESTIONS - O5H503 IFM

Comment régler la sensibilité du détecteur ?

Placez d'abord l'objet à détecter devant l'appareil. Appuyez sur le bouton OUT on pendant 2 secondes. La LED se met à clignoter. Retirez ensuite l'objet et appuyez sur le bouton OUT off pendant 2 secondes. La LED s'éteint et le réglage est terminé. Pour une sensibilité maximale, alignez l'appareil sans réflexion lumineuse, puis suivez la même procédure dans l'ordre inverse si nécessaire.

Que faire si la LED clignote rapidement (8 Hz) ?

Un clignotement rapide de la LED indique une erreur de réglage. Cela peut être dû à une différence de valeur mesurée trop faible ou à un dépassement du temps de programmation maximum de 15 minutes. Dans ce cas, l'appareil revient en mode normal sans modification. Recommencez le réglage en vous assurant d'avoir une bonne différence entre l'objet et l'arrière-plan.

Comment verrouiller électroniquement l'appareil ?

Pour verrouiller l'appareil et éviter toute programmation involontaire, appuyez simultanément sur les boutons OUT on et OUT off pendant 10 secondes. La LED change d'état pour confirmer le verrouillage. Répétez l'opération pour déverrouiller.

Comment raccorder électriquement le détecteur ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension. Suivez le schéma de câblage : le fil brun (BN) à l'alimentation positive (L+), le fil bleu (BU) au négatif (L-), et le fil noir (BK) à la charge. Pour les versions avec connecteur, référez-vous à la notice pour l'affectation des broches.

Quelle est l'alimentation requise ?

L'appareil nécessite une alimentation en tension continue de 10 à 30 V CC conforme à la norme EN 50178. Assurez-vous que l'alimentation est stable et adaptée à l'utilisation industrielle.

Comment nettoyer la lentille du détecteur ?

Pour nettoyer la lentille, utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits agressifs qui pourraient endommager les parties en plastique. Un nettoyage régulier garantit un fonctionnement fiable.

Que faire en cas de dysfonctionnement ?

Si l'appareil ne fonctionne pas correctement, vérifiez d'abord le câblage et l'alimentation. Si le problème persiste, contactez le fabricant. Les réparations ne doivent être effectuées que par IFM. Ne tentez pas d'ouvrir ou de réparer l'appareil vous-même.

Quelle est la portée typique du détecteur ?

La portée dépend de l'objet et des conditions ambiantes. Pour des objets standard, elle peut atteindre jusqu'à 2 mètres. Consultez l'étiquette sur l'appareil pour la portée exacte de votre modèle. Effectuez un test dans vos conditions d'application.

Comment installer correctement le détecteur ?

Orientez le détecteur vers l'objet à détecter de manière à ce que le mouvement de l'objet soit transversal par rapport à la lentille. Fixez-le à l'aide d'un dispositif de fixation adapté. Pour d'autres directions de mouvement, effectuez un test préalable dans les conditions réelles.

Que signifie l'état de la LED ?

La LED indique l'état de commutation : elle s'allume lorsque l'objet est détecté (sortie active). En mode réglage, elle clignote. Un clignotement rapide (8 Hz) signale une erreur de programmation. Une fois le réglage réussi, la LED s'éteint après l'appui sur OUT off.

MODE D'EMPLOI O5H503 IFM

Notice d'utilisation

Système réflexion directe avec suppression de l'arrière-plan

O5H5xx

701932 / 02 06 / 2011

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

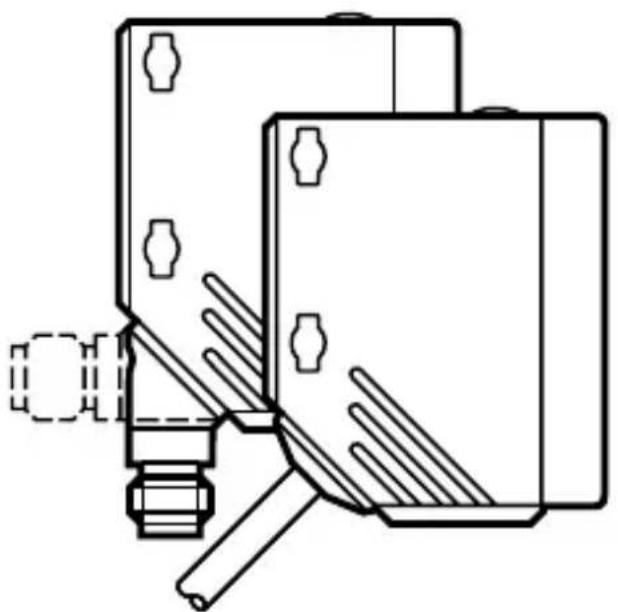

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range"): → étiquette.

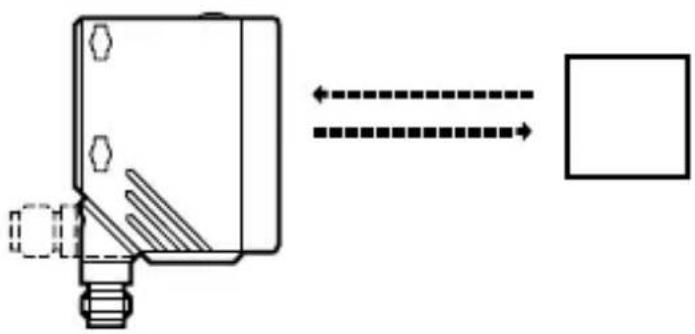

3 Montage

▶ Orienter le détecteur réflexion directe vers l'objet à détecter.

▶ Le fixer à l'aide d'un dispositif de fixation.

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil.

▶ En cas d'autres directions de mouvement, un test de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application.

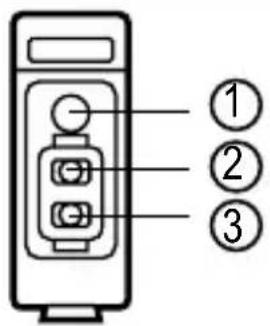

4 Eléments de service et d'indication

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

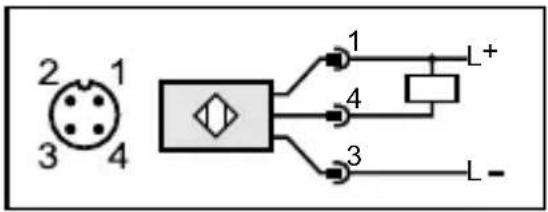

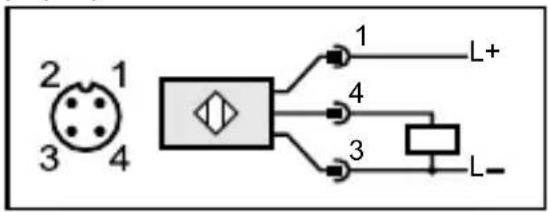

Connecteur

pnp npn

Câble

pnp npn

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

6.1 Réglage de la sensibilité

L'appareil doit commuter lorsque l'objet est détecté

1	► Positionner l'objet. ► Appuyer sur [OUT on] pendant 2 s.>Le réglage de la sensibilité est effectué sur l'objet. La LED clignote.
2	► Enlever l'objet. ► Appuyer sur [OUT off] pendant 2 s.>Le réglage sur l'objet est effectué.>La LED s'éteint. L'opération de réglage est terminée.

L'appareil ne doit pas commuter lorsque l'objet est détecté

▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off].
▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet et puis avec objet.

6.2 Réglage de la sensibilité maximale

▶ Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie.

L'appareil doit commuter lorsque l'objet est détecté.

D'abord appuyer sur [OUT on] et ensuite sur [OUT off].

L'appareil doit commuter lorsque l'objet n'est pas détecté.

D'abord appuyer sur [OUT off], ensuite sur [OUT on].

6.3 Réglage non réussi

La LED clignote rapidement, 8 Hz.
L'appareil passe au mode de fonctionnement normal sans aucune modification des valeurs.

Causes possibles

• Différence de la valeur mesurée trop faible
• Temps de programmation max. de 15 min. dépassé

6.4 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé.

FR

▶ Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s.

La validation est indiquée par un changement de l'état de la LED.

Pour déverrouiller répéter l'opération.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

Affichage par LED.

8 Maintenance, réparation, élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
