TA3317 - Transmetteur de température IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur de température
Marque	IFM
Modèle	TA3317
Dimensions (environ)	Longueur : 50 mm, diamètre : 20 mm
Poids (environ)	50 g
Alimentation	24 V DC (TBTS/TBTP selon EN 50178)
Signal de sortie	4-20 mA (pour TA3xxx)
Principe de mesure	Détection de température du fluide avec conversion en signal analogique
Plage de température	Dépend de l'étendue de mesure (MAW/MEW)
Raccord process	G 1/4, 1/4 NPT ou M10x1
Couple de serrage	G 1/4 : 35 Nm ; NPT : 1,5 tours après serrage manuel ; M10x1 : 20-25 Nm
Raccordement électrique	Connecteur M12 (4 broches) selon DIN EN 60947-5-2
Indice de protection	Non spécifié (estimation IP67)
Matériau du boîtier	Acier inoxydable (estimation)
Fonction principale	Conversion température → signal analogique linéaire
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon sec. Vérifier l'étanchéité périodiquement.
Sécurité	Utiliser uniquement pour fluides admissibles. Montage et raccordement par personnel qualifié. Ne pas modifier l'appareil.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de défaut, remplacer l'appareil ou contacter le fabricant.
Informations générales	Notice complète disponible en téléchargement sur notice-facile.com. Conserver la notice pendant toute la durée d'utilisation.
Normes	EN 50178 (alimentation TBTS/TBTP), DIN EN 60947-5-2 (couleurs de câbles)

FOIRE AUX QUESTIONS - TA3317 IFM

Quel type de signal de sortie délivre le TA3317 ?

Le TA3317 est un transmetteur de température avec sortie analogique 4-20 mA. Il convertit la température du fluide en un courant proportionnel.

Comment raccorder électriquement le TA3317 ?

Utilisez un connecteur M12 à 4 broches. Le brochage suit la norme DIN EN 60947-5-2 : BN (brun) = + alimentation, BK (noir) = sortie signal, BU (bleu) = - alimentation, WH (blanc) = non connecté. L'alimentation doit être 24 V DC TBTS/TBTP.

Quel est le couple de serrage recommandé pour le montage ?

Le couple dépend du raccord process : pour G 1/4 : 35 Nm, pour 1/4 NPT : serrer manuellement puis 1,5 tours supplémentaires, pour M10x1 : 20-25 Nm.

Que se passe-t-il si la température dépasse l'étendue de mesure ?

La sortie analogique passe alors de 20 à 20,6 mA max. Si la température est inférieure, elle passe de 4 à 3,7 mA min. Cela permet de détecter un dépassement de plage.

Puis-je utiliser le TA3317 pour des fluides corrosifs ?

Utilisez le produit uniquement pour les fluides admissibles définis dans les données techniques. En cas de doute, consultez la documentation complète sur ifm.com.

Comment nettoyer le transmetteur de température ?

Nettoyez l'extérieur avec un chiffon sec. N'utilisez pas de produits agressifs. Vérifiez régulièrement l'étanchéité du raccord process.

Le TA3317 est-il réparable ?

L'appareil ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contactez le fabricant ou remplacez l'appareil.

Quelle est la plage de température de mesure ?

La plage exacte dépend du modèle (MAW/MEW). Consultez l'étiquette de l'appareil ou les données techniques sur ifm.com pour connaître les bornes spécifiques.

Le transmetteur supporte-t-il une pression élevée ?

La notice ne précise pas la pression maximale. Assurez-vous que l'installation est hors pression avant le montage/démontage. Pour des valeurs spécifiques, référez-vous aux données techniques complètes.

Où puis-je télécharger la notice complète du TA3317 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI TA3317 IFM

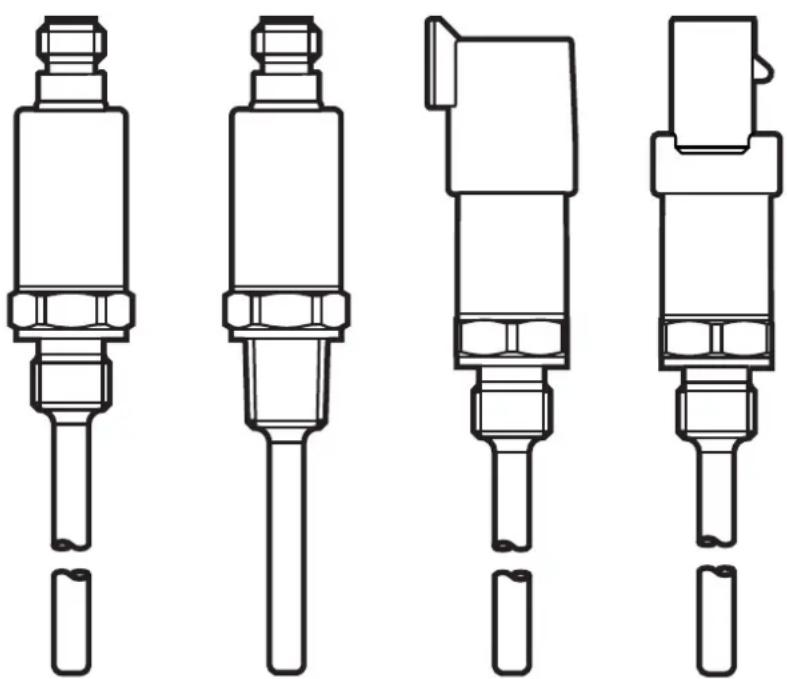

Transmetteurs de température

TA3xxx

TA4xxx

TA5xxx

TU3xxx

TU4xxx

TU5xxx

1 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'installateur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

- Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

- Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Utilisation conforme

L'appareil détecte la température du fluide et la convertit en un signal de sortie analogique.

3 Fonction

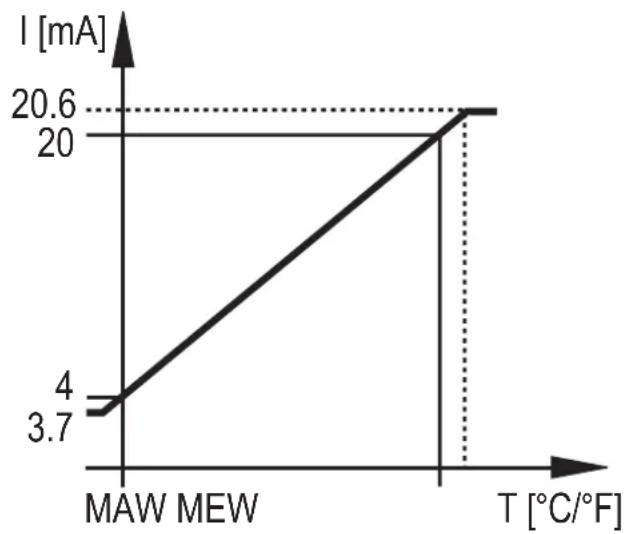

Fig. 1: Sortie courant

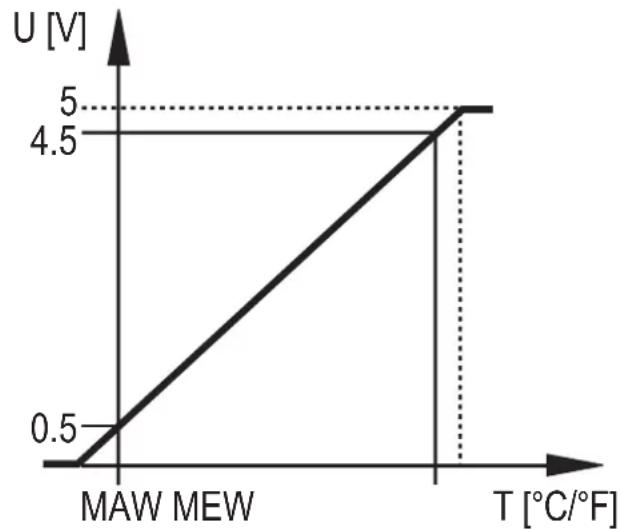

Fig. 2: Sortie tension

T = Temperature
MAW = Valeur initiale de l'étendue de mesure
MEW = Valeur finale de l'étendue de mesure

TAXxxx:

Dans l'étendue de mesure le signal de sortie est entre 4 et 20 mA.

Si la température est au-dessus ou en dessous de l'étendue de mesure, la sortie analogique se comporte comme suit :

Température au-dessus de l'étendue de mesure : 20...20,6 mA.

Température en dessous de l'étendue de mesure : 4...3,7 mA.

TUxxxx:

Dans l'étendue de mesure le signal de sortie est entre 0,5 und 4,5 V.

Si la température est au-dessus ou en dessous de l'étendue de mesure, la sortie analogique se comporte comme suit :

Température au-dessus de l'étendue de mesure : 4,5...5 V.

Température en dessous de l'étendue de mesure : 0,5...0 V.

4 Montage

Avant le montage et le démontage de l'appareil : s'assurer que l'installation est hors pression.

▶ Visser l'appareil dans le raccord process et serrer fermement.

• Couple de serrage pour appareils avec G ^1/4 : 35 Nm.
• Couple de serrage pour appareils avec 14 " NPT : serrer manuellement plus 1,5 tours.
• Couple de serrage pour appareils avec M10x1 : 20...25 Nm.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

TA3xxx

M12 OUT: sortie analogique 4...20 mA

TA4xxx	DEUTSCH DT04-3P	ou Fiche technique á www.ifm.comOUT: sortie analogique 4...20 mA
TA5xxx
	AMP Superseal OUT: sorte analogique 4...20 mA

TU3xxx

M12 OUT: sortie analogique 0,5...4,5 V

TU41xx
	DEUTSCH DT04-3P OUT: sortie analogique 0,5...4,5 V

TU47xx
	DEUTSCH DT04-3P OUT: sortie analogique 0,5...4,5 V

TU5xxx
	AMP Superseal OUT: sorte analogique 0,5...4,5 V

Couleurs selon DIN EN 60947-5-2. BK : noir, BN : brun, BU : bleu, WH : blanc

6 Fonctionnement

Après la mise sous tension l'appareil se trouve en mode Run (= mode de fonctionnement normal).

7 Données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.
