SR0151 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de contrôle pour sondes de débit
Marque	IFM
Modèle	SR0151 (série VS3000)
Dimensions (L x H x P)	Environ 22,5 x 100 x 115 mm (profilé DIN)
Poids	Environ 150 g
Alimentation	24 V DC ou 85 à 265 V AC (selon version)
Fonctions principales	Surveillance de débit (liquide/gaz), surveillance de température, surveillance de câble (rupture/court-circuit), sortie relais, réglage de seuil
Entretien et nettoyage	Aucune maintenance nécessaire en fonctionnement normal; vérification périodique des contacts relais recommandée
Sécurité	IP20, classe de protection II, montage par électricien qualifié, installation dans armoire électrique
Pièces détachées et réparabilité	Borniers débrochables disponibles (réf. E40171/E40173); réparation uniquement par le fabricant
Informations générales	Pour sondes de débit SFxxxx; montage sur profilé DIN; homologation non sécurité personnes; documentation détaillée sur ifm.com

FOIRE AUX QUESTIONS - SR0151 IFM

Quelle est la tension d'alimentation du SR0151 ?

Le SR0151 est disponible en deux versions : 24 V DC ou 85 à 265 V AC. Vérifiez l'étiquette sur le boîtier pour connaître la version.

Comment installer le boîtier de contrôle ?

Montez le boîtier sur un profilé DIN dans une armoire électrique pouvant être ouverte uniquement avec un outil. Respectez une distance minimale de 5 mm entre appareils identiques et une température ambiante maximale de +60 °C.

Comment raccorder les sondes de débit ?

Utilisez des câbles de sonde d'une longueur maximale de 100 m, installés séparément des câbles de charge. Respectez les critères SELV pour le raccordement. Les couleurs des fils sont indiquées dans la notice.

Comment régler le seuil de débit ?

Maintenez un débit constant et tournez le potentiomètre (2) jusqu'à ce qu'une LED verte s'allume. Plus la LED verte est éloignée de la LED jaune, plus la marge de sécurité est grande.

Comment sélectionner le mode liquide ou gaz ?

Par défaut, l'appareil est configuré pour les liquides. Pour la surveillance de gaz, shuntez les bornes 23 et 24.

Que signifie la LED rouge WIRE BREAK ?

La LED rouge WIRE BREAK indique une rupture de câble ou un court-circuit sur la sonde. Le relais de surveillance se déclenche. Une fois le défaut corrigé, l'appareil redevient opérationnel.

Comment régler le retard à la disponibilité ?

Le retard par défaut est de 10 s. Pour le modifier, connectez une résistance entre les bornes 22 et 23. Consultez le tableau dans la notice pour choisir la valeur de résistance correspondant au temps souhaité (ex : 10 kΩ donne 1 s).

L'appareil est-il adapté à des applications de sécurité ?

Non, le SR0151 n'est pas homologué pour des applications de sécurité selon la protection des personnes.

Comment nettoyer ou entretenir l'appareil ?

En fonctionnement normal, aucune maintenance n'est nécessaire. Vérifiez périodiquement les contacts des relais en fonction de la fréquence de commutation et de la charge.

Où trouver les fiches techniques et schémas d'encombrement ?

Consultez le site www.ifm.com, effectuez une recherche avec la référence du produit (SR0151) pour accéder à la fiche technique complète.

MODE D'EMPLOI SR0151 IFM

Boîtier de contrôle pour sondes de débit

VS3000

SN0150

SN0500

SR0150

SR0151

704947/01 04/2021

DE

UK

FR

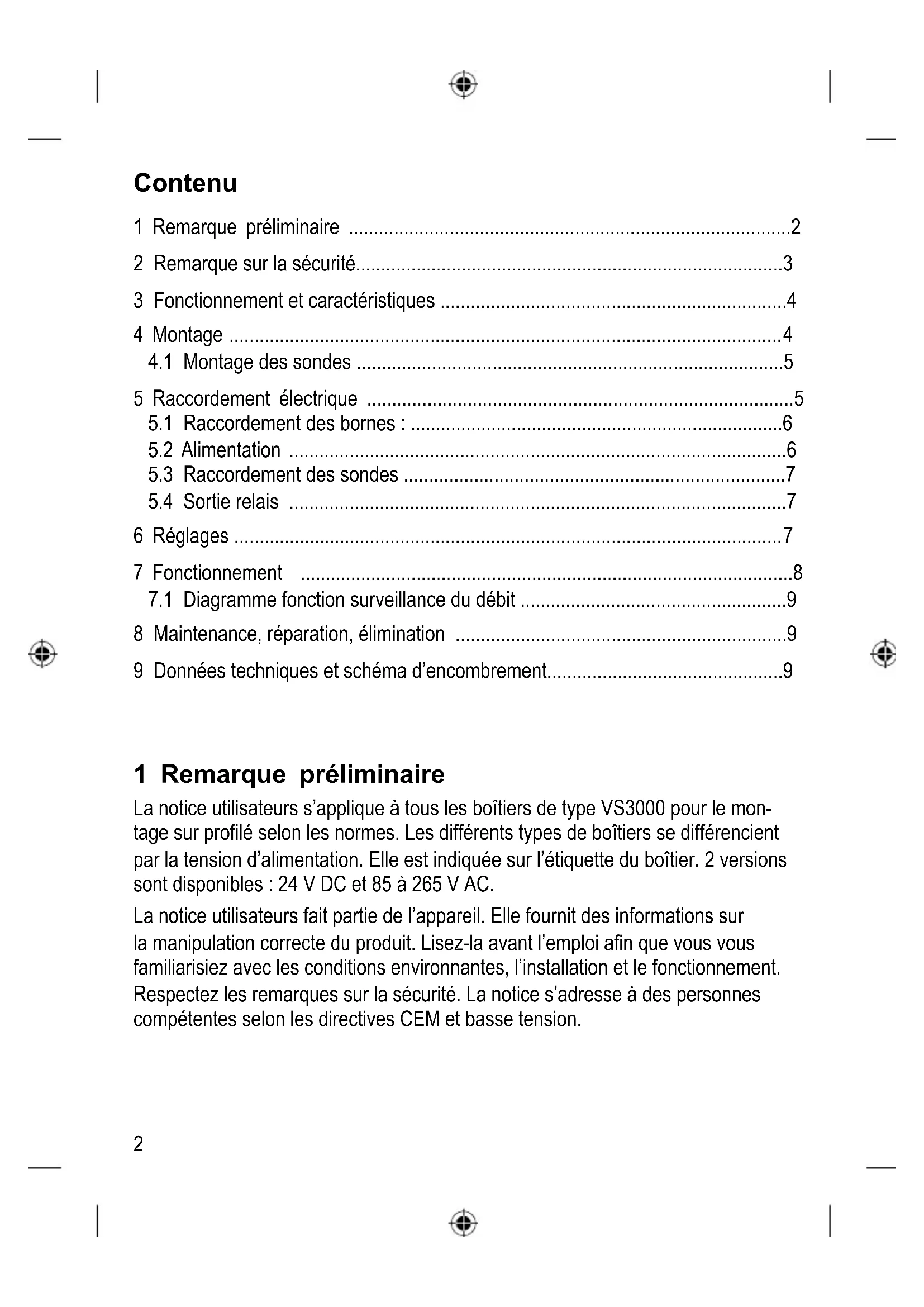

Inhalt

1 Remarque préliminaire 2
2 Remarque sur la sécurité. 3
3 Fonctionnement et caractéristiques 4
4 Montage 4

4.1 Montage des sondes 5

5 Raccordement electrique 5

5.1 Raccordement des bornes : 6
5.2 Alimentation 6
5.3 Raccordement des sondes 7
5.4 Sortie relais 7

6 Reglages 7
7 Fonctionnement 8

7.1 Diagramme fonction surveillance du début 9

8 Maintenance, réparation, élimination 9
9 Données techniques et schéma d'encombrement 9

1 Remarque préliminaire

La notice utilisateurs s'applique à tous les boîtiers de type VS3000 pour le montage sur profilé selon les normes. Les différents types de boîtiers se différencient par la tension d'alimentation. Elle est indiquée sur l'étiquette du boîtier. 2 versions sont disponibles : 24 V DC et 85 à 265 V AC.

La notice utilisateurs fait partie de l'appareil. Elle fournit des informations sur la manipulation correcte du produit. Lisez-la avant l'emploi afin que vous vous familiarisiez avec les conditions environnantes, l'installation et le fonctionnement. Respectez les remarques sur la sécurité. La notice s'aresse à des personnes compétentes selon les directives CEM et basse tension.

2 Remarque sur la sécurité

• Respectez les indications de la notice utilisateurs. La sécurité des personnes et des installations peut être atteinte en cas de non-respect des remarques, d'emploi non conforme aux prescriptions, de montage ou manipulation incorruct.
• L'appareil ne doit être monté, raccordé et mis en service que par un électricien car des tensions dangereuses au contact peuvent se produit lors du montage. Le fonctionnement sur de l'appareil et de l'skeleton n'est garantit qu'en cas de montage correct.
• Mettez l'appareil hors tension en externe avant de le manipuler. Le cas échéant, mettez également hors tension les circuits des charges relat alimentés séparément.
• Faites attention lors de la manipulation de l'appareil sous tension. En raison de la protection IP 20 ceci n'est permitted que par le personnel compétent.
• La construction de l'appareil est conforme à la classe de protection II (EN 61010) sauf l'espace autour des bornes. La protection contre le contact accidentel (protection contre le contact du doigt selon IP 20) pour le personnel lors de la manipulation de l'appareil n'est assurée qu'en cas de bornes complètement fixées. Pour cette raison, l'appareil doit toujours être installé dans une armoire électrique qui peut seulement être ouverte à l'aide d'un outil; consçue pour le degré de souillure 2 et la catégorie de surtension II.
• Pour des apparèils DC l'alimentation 24 V DC externe doit être généraee et fournie selon les critères de la base tension de sécurité (SELV) parce que cette tension est disponible sans plus de mesures de protection pres des éléments de service et sur les bornes pour l'alimentation des sondes raccordées.
• En cas de mauvais fonctionnement de l'appareil ou en cas de doute prenez contact avec le fabricant. Des interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas permises et aboutissent à une exclusion de responsabilité et de garantie.

3 Fonctionnement et caractéristiques

Le VS3000 est prévu pour le raccordement des sondes de début SFxxxx. Il évalue les signaux des sondes et indique si une valeur de début préseLECTIONnée est atteinte ou non.

• Débit au-dessus de la valeur préselectionnée / relais de sortie enclenché.
• Débit au-dessous de la valeur préselectionnée / relais de sortie déclenché.
• Surveillance au besoin d'un fluide liquide ou gazeux.
• Fonction surveillance du cable de la sonde : dans le cas d'une rupture de cable ou de court circuit le reliais de surveillance est déclenché, la LED rouge (WIRE BREAK/RELAY) indique la présence d'un défaut.
• Fonction surveillance de la température : le relais est enclenché si la température est trop élevé, la LED rouge (TEMP/RELAY) indique la présence d'un défaut.

L'appareil n'est pas homologué pour des applications de sécurité selon la protection des personnes.

4 Montage

• Installer l'appareil dans une armoire qui peut seulement être ouverte à l'aide d'un outil; conçue pour le degré de souillure 2 et la catégorie de surtension II, afin d'éviter le contact non intentionnel avec des tensions dangereuses et les influences atmosphériques. L'armoire électrique doit être installée selon les règlements locaux et nationaux.
• Montez le boitier électronique sur un profilé selon les normes. Montez l'appareil perpendiculairement et assurez-vous qu'il y a suffisamment d'espace vers le bas ou le haut de l'armoire électrique (permettant ainsi les espaces libres pour le refroidissement par convection).

Lorsque plusieurs apparèils sont montés côte à côte, tener compte de l'échauffement interne de tous les apparèils. La température ambiente pour chaque apparéil ne doit pas dépasser la valeur admissible de +60^ .

Respecter des distances entre les appareils. Pour des boîtiers VS3000 de type identique on peut dire : distance = 5 mm min.

Si des apparèils d'autres fabricants sont utilisés, la distance admissible doit être déterminée par des mesures.

• Evitez une pénetration de souillure conductrice ou d'autres salissures lors du montage ou du câblage.

4.1 Montage des sondes

Respectez les indications de la notice de montage qui est jointe à la sonde.

5 Raccordement électrique

L'appareil ne doit être monté que par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Evitez le contact avec des tensions dangereuses au contact.
- Mettez l'installation hors tension avant le câblage!
Faites attention à d'autres circuits sur les relat.

• Afin d'éviter un dysfonctionnement cause par des tensions parasites nous recommendons d'installer le cable de la sonde séparément du cable de la charge. Longueur maximale du cable de la sonde: 100 m.

• Raccordement par borniers débrochables Combicon (posé). Borniers débrochables Combicon sont aussi disponibles comme accessoires :

• bornier avec bornes à dessort (réference E40171),

• Bornier avec bornes à vis (réference E40173).

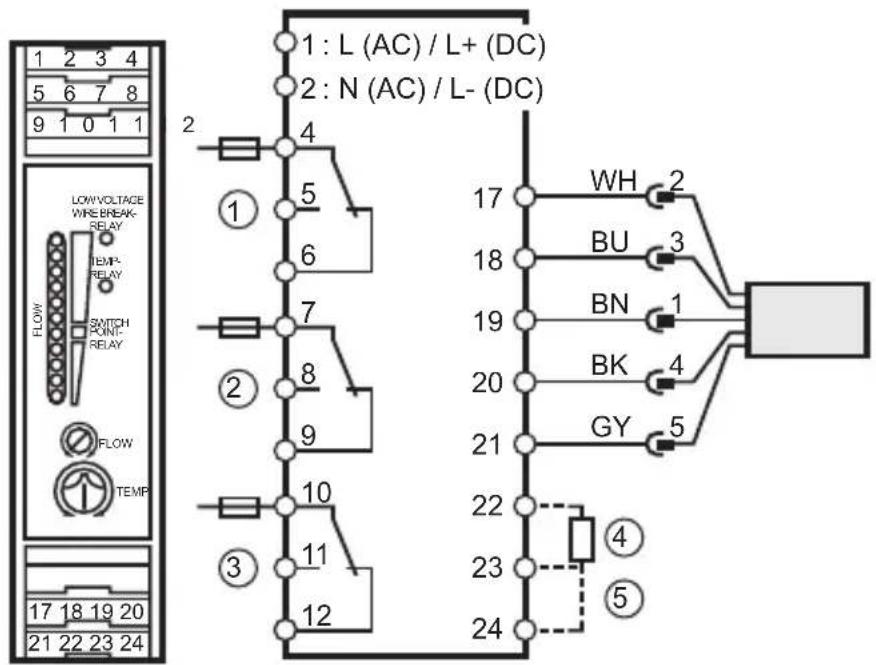

5.1 Raccordement des bornes :

1: contrôle du débit
2: contrôle du cable
3: contrôle de la température
4: retard à la disponibilité
5 : sélection liquide / gaz

Couleurs des fils conducteurs des sondes de début SFxxxx :

• Pour les apparèils DC l'alimentation doit être protégée par un fusible (max. 2 A).
• Les bornes de l'alimentation DC sont directement reliées aux bornes de l'alimentation de la sonde. De ce fait, les critères SELV doivent être respectés pour l'alimentation DC (basse tension de sécurité, circuit isolé électriquement des autres circuits, pas mis à la terre).

• Si le circuit DC doit être mis à la terre (par ex. en raison des règlements nationaux), les critères PELV doivent être respectés (basse tension de sécurité, circuit isolé électriquement des autres circuits).

• Si l'appareil est alimenté en AC, laasse tension généree en interne pour l'alimentation de la sonde satisfait aux critères SELV.

5.3 Raccordement des sondes

Respectez également les critères SELV pour le raccordement des sondes afin d'éviter qu'une tension dangereuse au contact se produit sur la sonde ou que cette-ci s'infiltré dans l'appareil !

5.4 Sortie relais

La tension entre les différents circuits de sortie (bornes 4, 5, 6 - bornes 7, 8, 9 - bornes 10, 11, 12) ne doit pas dépasser la valeur maximale admissible de 300 V AC.

Insérer un fusible miniature selon IEC60127-2 Sheet 1 (≤ 5 A rapide).

6 Réglages

4 5 LOW VOLTAGE FLOW RMT RELAY FLOW TEMP 1 2 3	1	Ramp de LED - LED rouge allumée : débit au-dessus du seuil de commutation - LED jaune allumée : relais enclenché, débit a atteint le seuil de commutation - LED verte allumée : débit au-dessus du seuil de commutation
	2 Potentiomètre (seuil de commutation débit)
	3	Potentiomètre (seuil de commutation tempé-rature)
	4	LED rouge (WIRE BREAK/RELAY) : allumée en cas de rupture ou courtcircuit des câbles de la sonde
	5	LED rouge (TEMP/RELAY) : allumée en cas de température dépassee

1. Sélection du milieu surveillé :

A la livraison : Surveillance de liquides. Pour la surveillance de gaz : Shunter les bornes 23 / 24.

1. Réglage du retard à la disponibilité t1 :

A la livraison : t1 = 10 s. Pour définir d'autres temps : Raccorder une résistance (R) entre les bornes 22 et 23.

t1 [s] 1	5 20	25 30	35 40	45 50	55 60	65 70	75 80
R [kΩ]	10 18	27 39	47 56	68 82	100 120	150 180	220 270

1. Mettez l'appareil sous tension. ÀpRES écoulement du retard à la disponibilité l'appareil est opérationnel, (pendant ce temps le relais de sortie (contrôle du débit) est enclenché).
2. Réglez le débit et maintenez-le constant. Tournez le potentiamètre (2) jusqu'à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sur est le réglage (capacité de réserve pour les fluctuations du débit ou de la température).
3. Réglez le potentiamètre pour la surveillance de la temperature (3) sur la temperature limiteouhaitee.

7 Fonctionnement

Après le montage, le câblage et le réglage vérifie le bon fonctionnement de l'appareil.

En cas de rupture du cable ou court-circuit le relais «surveillance du cable» est déclenché et la LED rouge (WIRE BREAK/RELAY) est allumée. Àpres rectification du défaut le boîtier électronique est de nouveau opérationnel.

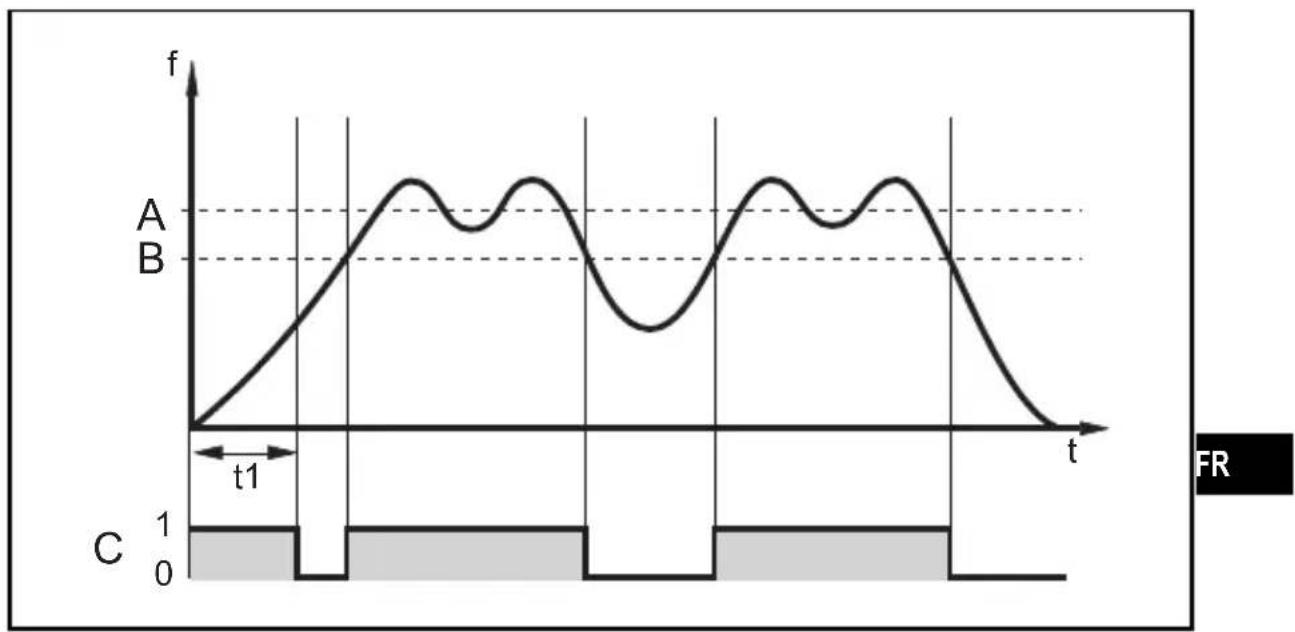

7.1 Diagramme fonction surveillance du débit

A = début préselectionné; B = seuil de commutation; C = relatifs de sortie t1 = retard à la disponibilité

8 Maintenance, réparation, élimination

En cas de fonctionnement correct il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

En fonction de la fréquence de commutation et de la charge à commuter, il est conseilé de vérifier les contacts relat à intervalle régulier.

L'appareil ne doit être réparé que par le fabricant.

Assurez une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

9 Données techniques et schéma d'encombrement

Données techniques et schéma d'encombrement sur www.ifm.com → Recherche d'une fiche technique → Saisir la référence
