Type de produit	Capteur capacitif IFM KQ5100
Marque	IFM
Modèle	KQ5100
Catégorie	Capteur
Usage prévu	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux à travers une paroi non métallique
Principe de mesure	Capacitif
Interface de communication	IO-Link selon CEI 61131-9
Alimentation	10-30 V DC (typique)
Sortie	1 sortie de commutation (PNP ou NPN selon version, configurable en NO/NF)
Affichage LED	LED jaune : sortie commutée (allumée = passante, éteinte = bloquée)
Paramétrage	Teach via IO-Link ou boutons locaux : réglage vide, réglage plein, réglage vide modifié
Fonctions réglables	Seuil de commutation, hystérésis, logique (NO/NF), temporisation à l'enclenchement, temporisation de sortie, amortissement
Montage	Sur cuve avec adaptateur (E12153), sur tuyau de dérivation avec adaptateur (E12163) et colliers, ou direct sur paroi
Distance de détection nominale	8 mm (avec plaque plastique) – voir fiche technique complète
Distances minimales entre capteurs	50 mm
Raccordement électrique	3 fils : BN (L+), BK (OUT/IO-Link), BU (L-) – schémas pour version PNP et NPN
Matériau de la cuve compatible	Non métallique
Entretien	Aucun entretien nécessaire ; nettoyer la face active des dépôts métalliques
Réparabilité	Non réparable
Cybersécurité	Conçu pour environnement sûr derrière un pare-feu (selon CEI 62443-1-1)
Accessoires optionnels	Adaptateur de montage E12153 (cuve), E12163 (tuyau), colliers E10880
Dimensions (approx.)	Largeur : 36 mm (adaptateur) ; longueur : ~80 mm (estimation)
Poids (approx.)	~100 g (estimation)

FOIRE AUX QUESTIONS - KQ5100 IFM

Comment installer le capteur IFM KQ5100 pour la surveillance de niveau ?

Pour la surveillance de niveau, montez le capteur sur une cuve à l'aide de l'adaptateur de montage E12153 (vendu séparément). Placez l'appareil dans l'adaptateur, enclenchez-le, puis fixez-le avec les vis fournies. Montez l'ensemble sur la cuve à la hauteur souhaitée. Assurez-vous que la paroi de la cuve est non métallique et évitez les objets métalliques à proximité.

Comment effectuer un réglage vide (teach) sur le KQ5100 ?

Videz la cuve jusqu'à ce que le niveau soit au moins 20 mm sous le capteur. Ouvrez le menu Parameter > Teach via IO-Link et exécutez la commande 'Réglage vide'. Cela supprime l'environnement de montage et réinitialise l'appareil.

Que faire si je ne peux pas vider la cuve pour le réglage vide ?

Vous pouvez effectuer un réglage vide modifié en simulant l'état vide, par exemple en réglant le capteur dans une position plus haute ou en le démontant. Utilisez la commande 'Réglage vide modifié' dans le menu Parameter > Teach. Un réglage plein préalable est conservé.

Comment configurer la sortie en normalement ouvert (NO) ou normalement fermé (NF) ?

Via IO-Link, allez dans Parameter > Seuil de commutation configuration et sélectionnez 'Logique seuil de commutation'. Choisissez 'Normalement ouvert' pour NO (sortie active quand détection) ou 'Normalement fermé' pour NF (sortie inactive quand détection).

Le capteur KQ5100 est-il compatible avec IO-Link ?

Oui, le KQ5100 dispose d'une interface IO-Link conforme à la norme CEI 61131-9. Cela permet une transmission de données, un paramétrage à distance, et des fonctions de diagnostic. Les fichiers IODD sont disponibles sur documentation.ifm.com.

Quelle est la signification de la LED jaune sur le capteur ?

La LED jaune indique l'état de la sortie de commutation : allumée = sortie passante (objet détecté), éteinte = sortie bloquée (aucune détection). Elle sert à vérifier visuellement le fonctionnement.

Quel type d'alimentation électrique nécessite le KQ5100 ?

Le capteur fonctionne généralement sous une tension continue de 10 à 30 V DC. Le raccordement se fait via un câble à 3 fils : brun (L+), noir (OUT/IO-Link), bleu (L-). Respectez les schémas de branchement PNP ou NPN selon la version.

Comment nettoyer et entretenir le capteur IFM KQ5100 ?

Le capteur ne nécessite aucun entretien particulier. Nettoyez régulièrement la face active pour retirer les dépôts métalliques ou les corps étrangers qui pourraient perturber la détection. Utilisez un chiffon doux et sec. Ne tentez pas de réparer l'appareil.

Puis-je utiliser le KQ5100 pour détecter des objets à travers une paroi plastique ?

Oui, le capteur capacitif détecte les objets à travers une paroi non métallique (plastique, verre, etc.). La détection est possible si l'objet est en contact ou à proximité de la paroi. Un réglage (teach) permet de supprimer l'influence de la paroi.

Comment réinitialiser le capteur aux réglages d'usine ?

Via IO-Link, ouvrez Parameter > Mise en service et sélectionnez la commande système 'Réglage usine'. L'appareil redémarre avec les paramètres d'origine. Vous pouvez aussi verrouiller l'accès local ou les boutons via ce menu.

MODE D'EMPLOI KQ5100 IFM

Notice d'utilisation

Détecteur capacitif

KQ51xx

Contenu

1 Remarques préliminaires 3 1.1 Symboles utilisés 3 2 Consignes de sécurité 4 2.1 Cybersecurité 4 3 Transport, manutention et stockage 5 4 Usage prévu 6 5 Fonctions 7 5.1 IO-Link 7 6 Montage 8 6.1 Utilisation pour la surveillance de niveau 8 6.1.1 Montage sur des cuves avec adaptateur de montage 8 6.1.1.1 Cotation trous adaptateur de montage 9 6.1.2 Montage sur des tuyaux de dérivation avec adaptateur de montage 9 6.2 Utilisation pour la détection de position 9 6.2.1 Montage et remarques sur le montage 10 6.2.1.1 Distances minimales 10 6.3 Utilisation sans adaptateur de montage 11 6.3.1 Cotation trous appareil 11 6.4 Remarques concernant la pose du câble de raccordement 11 7 Raccordement électrique 12 8 Éléments de service et de visualisation 13 9 Paramétrage 14 9.1 Teach 14 9.1.1 Réglage vide 14 9.1.2 Réglage plein 14 9.1.3 Réglage vide modifié 14 9.2 Configurer les paramètres 15 10 Fonctionnement 17 11 Maintenance, réparation et élimination 18

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

En gras Désignation d'une touche, d'un bouton ou d'un affichage

Référence croisée sans lien Référence croisée avec lien

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.
• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( → Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1. Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées. Avant de mettre l'appareil hors service, réinitialiser les réglages du système sur les réglages d'usine.

3 Transport, manutention et stockage

Stocker l'appareil dans son emballage d'origine. Si l'appareil doit être restocké, utiliser l'emballage d'origine. Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée. Lors du stockage, respecter les conditions environnementales permises pour l'appareil (Données techniques).

4 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

L'appareil détecte le fluide à travers la paroi de la cuve. Une fonction de réglage permet de supprimer la paroi de sorte que seul le fluide est détecté.

La paroi de la cuve doit être d'une matière non-métallique.

5 Fonctions

L'appareil détecte la position et le niveau selon le principe de mesure capacitif.

L'appareil dispose d'une interface IO-Link.

Possibilités de réglage via l'interface IO-Link :

• Logique seuil de commutation (NF / NO) Seuil de commutation (SP1) Hystérésis
• Temporisation à l'enclenchement
• Temporisation sortie
• Amortissement

Visualisation des seuils de commutation via l'affichage LED : Éléments de service et de visualisation © 13.

5.1 Io-link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation. ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD - Input Output Device Description) pour une configuration facile Raccordement électrique standardisé
• maintenance à distance

6.1 Utilisation pour la surveillance de niveau

L'appareil peut être monté sur des cuves ou des tuyaux de dérivation pour surveiller les niveaux.

6.1.1 Montage sur des cuves avec adaptateur de montage

L'adaptateur de montage E12153 doit être commandé séparément.

• Placer l'appareil par sa partie inférieure (1) dans l'adaptateur de montage. Les écrous de l'adaptateur de montage doivent être engagés dans les encoches inférieures de l'appareil (A). Presser la partie inférieure de l'appareil contre l'adaptateur. Enfoncez complètement l'appareil dans l'adaptateur de montage (2). On entend l'appareil s'encliqueter. Fixez l'appareil sur l'adaptateur de montage à l'aide des vis de fixation fournies (3) (B). Fixez l'adaptateur de montage, avec l'appareil installé, sur la cuve à la hauteur souhaitée avec les vis de fixation appropriées (4) (C).

Fig. 1: Montage sur des cuves avec adaptateur de montage

L'appareil peut être inséré dans les deux sens dans l'adaptateur de montage E12153.

Ne pas positionner l'adaptateur de montage, y compris l'appareil installé, à proximité immédiate des objets métalliques.

6.1.1.1 Cotation through adaptateur de montage

Fig. 2: Trou adaptateur de montage

6.1.2 Montage sur des tuyaux de dérivation avec adaptateur de montage

L'adaptateur de montage E12163 doit être commandé séparément.

Fixer l'appareil sur le tuyau de dérivation à la hauteur souhaitée à l'aide de colliers (E10880) (A). Faire passer les colliers par les trous de fixation de l'adaptateur de montage et les serrer fermement (B).

Fig. 3: Montage sur des tuyaux de dérivation avec adaptateur de montage

6.2 Utilisation pour la détection de position

L'appareil peut être utilisé pour détecter des objets, par exemple en cas d'approche latérale.

6.2.1 Montage et remarques sur le montage

Fig. 4: Montage et remarques sur le montage

1: Face active A: Distance = 8mm 2: Plaque en plastique B : Largeur de l'adaptateur de montage = 36 mm S : Distance de détection nominale fiche technique

Orienter la face active (1) vers l'objet. Respecter les distances minimales indiquées par rapport aux objets métalliques en face et à côté du détecteur (zone de dégagement).

Des objets non métalliques (par ex. fixations en plastique) sont permis dans la zone de dégagement.

Fixer l'appareil à l'endroit prévu pour le montage à l'aide de vis de fixation appropriées. Si l'appareil est monté derrière une plaque en plastique (2), l'objet est détecté à travers la paroi.

En fonction du matériel utilisé et de l'épaisseur de la paroi, les caractéristiques de l'appareil peuvent changer légèrement.

Ne pas utiliser de matières plastiques conductrices. Utiliser si possible des parois fines.

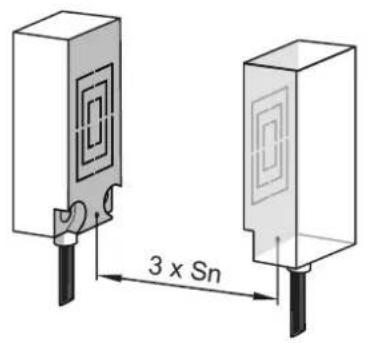

6.2.1.1 Distances minimales

Montage de plusieurs appareils du même type.

Fig. 5: Distances minimales S : Distance de détection nominale fiche technique A: Distance entre les appareils 50 mm

6.3 Utilisation sans adaptateur de montage

Fig. 6: Montage sans adaptateur de montage

Fixer l'appareil à l'endroit prévu pour le montage à l'aide de vis de fixation appropriées ou d'une colle appropriée. Orienter les encoches comme illustré.

Fig. 7: Trouses apparel

6.4 Remarques concernant la pose du câble de raccordement

Poser le câble d'une manière rectiligne, si possible, et ne pas l'enrouler. Raccourcir le câble à la longueur souhaitée, si nécessaire.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

Fig. 8: Schéma de branchement PNP (type... FPKG... ou... FPOG...)

Fig. 9: Schéma de branchement NPN (type... FNKG... ou... FNOG...)

BN: Brun1: L+

BK: Noir 3: L-

BU: Bleu 4: OUT1/IO-Link

8 Éléments de service et de visualisation

Fig. 10: Éléments de service et d'indication

1: Face active 2: LED

9 Paramétrage

L'appareil met à disposition un signal de commutation numérique via un canal de commutation (SSC = Switching Signal Channel).

Le canal de commutation ne peut être évalué que via l'interface IO-Link.

Logique

En réglant la logique High active ou Low active, on peut spécifier quelle valeur le canal de commutation a à l'état actif :

• High active: Le canal de commutation est « high » à l'état actif (= ON = normalement ouvert = 1) Low active: Le canal de commutation est « low » à l'état actif (= OFF = normalement fermé = 0)

9.1.1 Réglage vide

Par le réglage vide, l'appareil supprime l'environnement de montage. Le réglage vide réinitialise l'appareil, un réglage déjà effectué est effacé.

Procédé de paramétrage:

Vider la cuve jusqu'à ce que le niveau soit au moins 20 mm en dessous de l'appareil. Ouvrir Parameter > Teach. Exécuter la commande: Réglage vide

Maintenant l'appareil est opérationnel. Pour la détection des fluides représentant une constante dielectrique (par ex. les granulés plastiques ou les huiles), aucun autre réglage n'est nécessaire.

9.1.2 Réglage plein

Le réglage plein est nécessaire pour les fluides aqueux. La sensibilité de l'appareil est optimisée. Le réglage plein peut être repété à tout moment, un réglage vide déjà effectué est maintenu.

Avant le réglage plein, il est nécessaire d'effectuer le réglage vide.

S'il n'est pas possible de vider la cuve, on peut effectuer un réglage vide en simulant l'état vide (par ex. ajustement en état démonté, ajustement à une position plus haute). Pour un fonctionnement optimal, il est nécessaire d'effectuer le réglage vide modifié lors de la prochaine vidange de la cuve.

Procédé de paramétrage:

Remplir la cuve jusqu'à ce que la face active de l'appareil soit couverte. Ouvrir Parameter > Teach. Exécuter la commande: Réglage plein.

9.1.3 Réglage vide modifié

Le réglage vide modifié est recommandé dans les cas suivants :

• En cas de présence de dépôts dans la cuve (ils peuvent être supprimés en grande partie lors du réglage vide modifié).
• Rarement réglage vide correct ne peut être effectué.

Le réglage vide modifié peut être repété à tout moment, un réglage plein déjà effectué est maintenu.

Procédé de paramétrage:

Vider la cuve jusqu'à ce que le niveau soit descendu en dessous de la face active de l'appareil. Ouvrir Parameter > Teach Exécuter la commande: Réglage vide modifié.

9.2.1 Seuil de commutation 1

Ouvrir Parameter > Seuil de commutation configuration. Sélectionner SP. Seuil de commutation 1 et régler : - Plage de valeurs 6 à 1645

9.2.2 Logique seuil de commutation

Ouvrir Parameter Seuil de commutation configuration. Sélectionner SP. Seuil de commutation logique et régler :

• Normalement ouvert
• Normalement fermé

Ouvrir Parameter Seuil de commutation configuration. Sélectionner SP. Hystérésis seuil de commutation et régler:

• Plage de valeurs 6 à 1645

9.2.6 Amortissement

Ouvrir Parameter > Amortissement. Sélectionner DAP et régler: - Plage de valeurs 0 à 2000 ms

9.2.7 Récupérer les réglages usine

Ouvrir Paramètres > Mise en service. ▶ Clique sur la commande système Sélectionner le réglage usine. L'appareil redémarre.

9.2.8 Blocage d'accès à l'appareil. stockage de données

Ce blocage évite l'accès en écriture aux paramètres de l'appareil.

S'assurer que l'appareil est en mode de fonctionnement normal. Ouvrir Paramètres > Mise en service. Sélectionner Blocage d'accès à l'appareil. Stockage de données et régler :

• Verrouille
• Déverrouille (réglage d'usine)

9.2.9 Blocage d'accès à l'appareil. paramétrage local

Ce blocage évite que les réglages de l'appareil puissent être modifiés via les touches de fonction locales sur l'appareil. L'appareil ne peut être paramétré que via IO-Link.

Ouvrir Parameter > Mise en service. Sélectionner Blocage d'accès à l'appareil. Paramétrage local et régler:

• Verrouillé
• Déverrouille (réglage d'usine)

9.2.10 Verrouillage des boutons

Ce blocage évite que les réglages de l'appareil puissent être modifiés via les éléments de service locaux sur l'appareil.

Ouvrir Paramètres > Mise en service. Sélectionner Verrouillage par bouton :

• Actif
• Inactif (réglement d'usine)

Le verrouillage des boutons peut également être réglé à l'aide des boutons de l'appareil.

10 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

11 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
