Type de produit	Détecteur reflex (capteur photoélectrique)
Marque	IFM
Modèle	OGP500
Portée	0,03 à 5 m (avec réflecteur nid d'abeille ∅ 80 mm)
Alimentation	10-30 V CC (estimation)
Sortie	Commutation (PNP/NO, selon câblage)
Raccordement électrique	4 fils : BN (L+), BU (L-), BK (charge), fil 2 non utilisé
Indication	LED allumée lorsque la sortie est commutée
Réglage	2 boutons poussoirs : OUT on et OUT off
Fonctions principales	Détection sans contact d'objets opaques ou réfléchissants, programmation par apprentissage
Verrouillage des boutons	Oui, appuyer simultanément sur OUT on et OUT off pendant 10 s
Entretien et nettoyage	Nettoyer la lentille sans solvants ni produits agressifs
Protection	IP65 (estimation)
Température de fonctionnement	-25 à 70 °C (estimation)
Matériau du boîtier	Plastique (estimation)

FOIRE AUX QUESTIONS - OGP500 IFM

Comment installer le détecteur reflex OGP500 ?

Fixez le réflecteur "nid d'abeille" ou la bande adhésive derrière l'objet à détecter. Orientez le détecteur reflex et fixez-le à l'aide d'un dispositif de fixation. Une orientation exacte est nécessaire pour une portée maximale.

Comment raccorder électriquement l'OGP500 ?

Mettez l'installation hors tension. Raccordez les fils : BN (brun) sur L+, BU (bleu) sur L-, BK (noir) sur la charge. Le fil 2 n'est pas utilisé.

Comment programmer l'appareil pour qu'il commute quand un objet est détecté ?

Positionnez l'objet. Appuyez sur [OUT on] pendant 2 s. Ensuite, enlevez l'objet et appuyez sur [OUT off]. La LED clignote puis s'éteint. La programmation est terminée.

Comment programmer l'appareil pour qu'il ne commute pas quand un objet est détecté ?

Positionnez l'objet et appuyez sur [OUT off] pendant 2 s. Enlevez l'objet et appuyez sur [OUT on]. Le réglage peut aussi être effectué d'abord sans objet puis avec objet.

Que faire si la programmation échoue (LED clignote rapidement) ?

La LED clignote à 8 Hz. Causes possibles : différence de valeur mesurée trop faible ou temps de programmation max. de 15 min. dépassé. Recommencez en vous assurant que l'objet est bien placé et que la différence est suffisante.

Comment régler la sensibilité maximale ?

Alignez l'appareil de façon à ce qu'aucune lumière ne soit réfléchie. Si l'appareil doit commuter avec objet, appuyez d'abord sur [OUT on] puis sur [OUT off]. Si l'appareil doit commuter sans objet, appuyez d'abord sur [OUT off] puis sur [OUT on].

Comment verrouiller ou déverrouiller les boutons-poussoirs ?

Appuyez simultanément sur [OUT on] et [OUT off] pendant 10 s. La validation est indiquée par un changement d'état de la LED.

Comment vérifier le bon fonctionnement de l'appareil ?

Vérifiez que la LED s'allume lorsque la sortie de commutation est commutée. Cela indique que l'appareil fonctionne correctement.

Comment entretenir et nettoyer l'OGP500 ?

Dégagez la lentille de tout encrassement. N'utilisez pas de solvants ou de produits qui pourraient abîmer la lentille en plastique.

Quelle est la portée typique avec le réflecteur nid d'abeille ?

La portée est de 0,03 à 5 m avec un réflecteur "nid d'abeille" de diamètre 80 mm (réf. E20005).

MODE D'EMPLOI OGP500 IFM

Notice d'utilisation

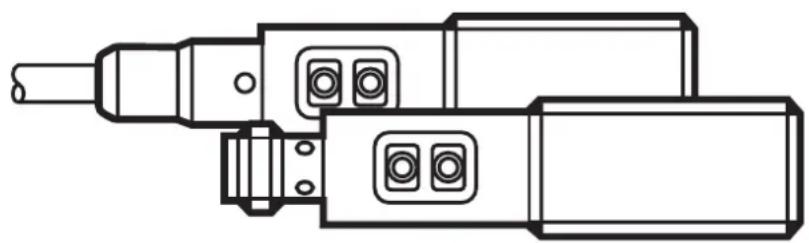

Détecteur reflex

efector200®

OGP50x

FR

704072 / 01 06 / 2011

1 Fonctionnement et caractéristiques

En combinaison avec un réflecteur "nid d'abeille" ou une bande adhésive, le détecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (" range ") 0,03...5 m (sur réflecteur " nid d'abeille " ∅ 80 mm ; E20005).

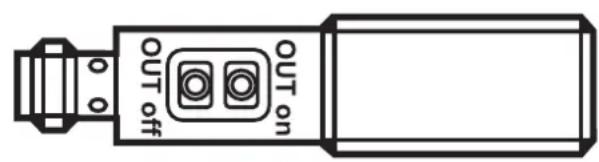

2 Montage

• Fixer le réflecteur "nid d'abeille" ou la bande adhésive derrière l'objet à détecter.
  ▶ Orienter le détecteur reflex et le fixer à l'aide d'un dispositif de fixation.

Portée maximale seulement en cas d'orientation exacte.

3 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit.

	Câble Connecteur Raccordement
L+ BN broche 1
L- BU broche 3
charge BK broche 4
— — broche 2

Couleurs des fils conducteurs BN = brun, BU = bleu, BK = noir

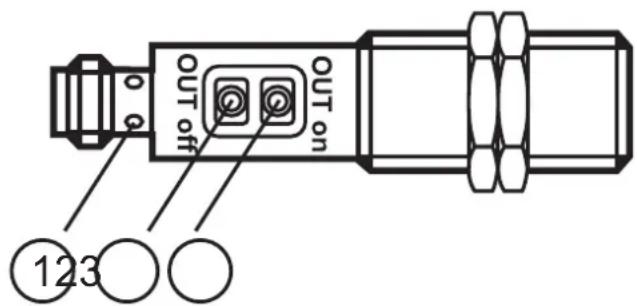

4 Eléments de service et d'indication

4.1 L'appareil doit commuter lorsque l'objet est détecté

1	► Positionner l'objet.
	► Appuyer sur [OUT on] pendant 2 s.>Le réglage de la sensibilité est effectué sur l'objet.>La LED clignote.
2	► Enlever l'objet.
	► Appuyer sur [OUT off].>Le réglage de la sensibilité est effectué sans l'objet.>La LED s'éteint. La programmation est terminée.

4.2 L'appareil ne doit pas commuter lorsque l'objet est détecté

▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off] pendant 2 s.
▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet et puis avec objet.

4.3 Programmation échouée

LED clignote rapidement, 8 Hz.

Causes possibles

• Différence de la valeur mesurée trop faible.
- Temps de programmation max. de 15 min. dépassé.

4.4 Réglage de la sensibilité maximale

▶ Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie.

L'appareil doit commuter lorsque l'objet est détecté

D'abord appuyer sur [OUT on] et ensuite sur [OUT off].

L'appareil doit commuter lorsque l'objet n'est pas détecté

D'abord appuyer sur [OUT off] et ensuite sur [OUT on].

4.5 Verrouillage ou déverrouillage des boutons-poussoirs

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

▶ Appuyer sur [OUT on] et [OUT off] simultanément pendant 10 s.

La validation est indiquée par un changement de l'état de la LED.

5 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED est allumée lorsque la sortie de commutation est commutée.

6 Entretien

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la lentille en plastique.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
