Type de produit	Alimentation électrique
Marque	IFM
Modèle	DN1031
Tension de sortie	24...28 V DC réglable
Tension d'entrée	100-240 V AC (estimation)
Courant de sortie	2,5 A (estimation)
Indice de protection	IP20
Montage	Sur rail DIN (profilé)
Sortie DC ok	Oui, à semiconducteur
Fusible externe	Requis (disjoncteur)
Raccordement parallèle	Jusqu'à 2 appareils identiques
Affichage d'état	LED verte (DC ok)
Réglage de tension	Potentiomètre
Refroidissement	Par convection
Maintenance	Aucune, ne pas ouvrir
Homologations	CE, voir fiche technique

FOIRE AUX QUESTIONS - DN1031 IFM

Quelle est la tension d'entrée du DN1031 ?

La tension d'entrée est typiquement du 100-240 V AC. Vérifiez les indications sur l'appareil pour les valeurs exactes.

Comment régler la tension de sortie ?

La tension de sortie se règle via le potentiomètre situé sur la face avant (repère 2). Elle peut être ajustée de 24 à 28 V DC.

Que signifie la LED verte sur l'appareil ?

La LED verte DC ok indique le fonctionnement normal. Si elle est éteinte, cela peut signaler une surcharge, un court-circuit ou une absence de tension d'entrée.

Puis-je raccorder plusieurs DN1031 en parallèle ?

Oui, vous pouvez raccorder jusqu'à 2 appareils identiques en parallèle. Assurez-vous que leurs tensions de sortie soient identiques.

Quel type de câble utiliser pour le raccordement ?

Utilisez des câbles de section maximale 1,5 mm² (massif ou flexible avec embout). Pour les bornes à ressort, insérez le fil après avoir ouvert la borne avec un tournevis.

L'appareil nécessite-t-il un entretien ?

Non, l'appareil ne nécessite aucun entretien. Ne l'ouvrez pas et ne tentez aucune réparation, contactez le fabricant en cas de dysfonctionnement.

Quelle est la protection contre les surcharges ?

En cas de surcharge, la tension de sortie chute en dessous de 20 V et la LED s'éteint. L'appareil se protège automatiquement.

Comment monter l'appareil sur un rail DIN ?

Inclinez l'appareil sur l'arête supérieure du rail, puis pivotez-le vers le bas jusqu'à ce qu'il s'encliquette. Pour le démonter, tirez l'étrier de verrouillage vers le bas avec un tournevis.

Quelle est la température de fonctionnement ?

La température ambiante admissible est généralement de 0 à 60 °C (consultez la fiche technique). Respectez les espaces libres pour le refroidissement par convection.

Où trouver la fiche technique complète ?

La fiche technique est disponible sur le site www.ifm.com en recherchant la référence DN103x. Elle contient les données détaillées et les homologations.

MODE D'EMPLOI DN1031 IFM

1 Remarque préliminaire ....3

1.1 Remarques sur ce document ....3
1.2 Symboles utilisés....3
1.3 Avertissements utilisés .... 3

2 Consignes de sécurité ....4

2.1 Général....4
2.2 Montage et raccordement électrique ....4
2.3 Interventions sur l'appareil....4

3 Fonctionnement et caractéristiques....4
4 Montage....5

4.1 Position de montage de l'appareil....5
4.2 Fixer l'appareil sur le rail profilé DIN....6
4.3 Démonter l'appareil....6

5 Raccordement électrique....7

5.1 Utilisation des bornes à ressort ....7
5.2 Sections transversales du fil....8
5.3 Sortie DC ok 8

5.3.1 Comportement de commutation 8

5.4 Fusible externe 9
5.5 Raccordement en parallèle....9

6 Eléments de service et d'indication ....10
6.1 Etats LED....10
7 Fonctionnement....10
8 Données techniques....11

8.1 Fiches techniques.... 11

9 Maintenance, réparation et élimination.... 11
10 Homologations/normes.... 11

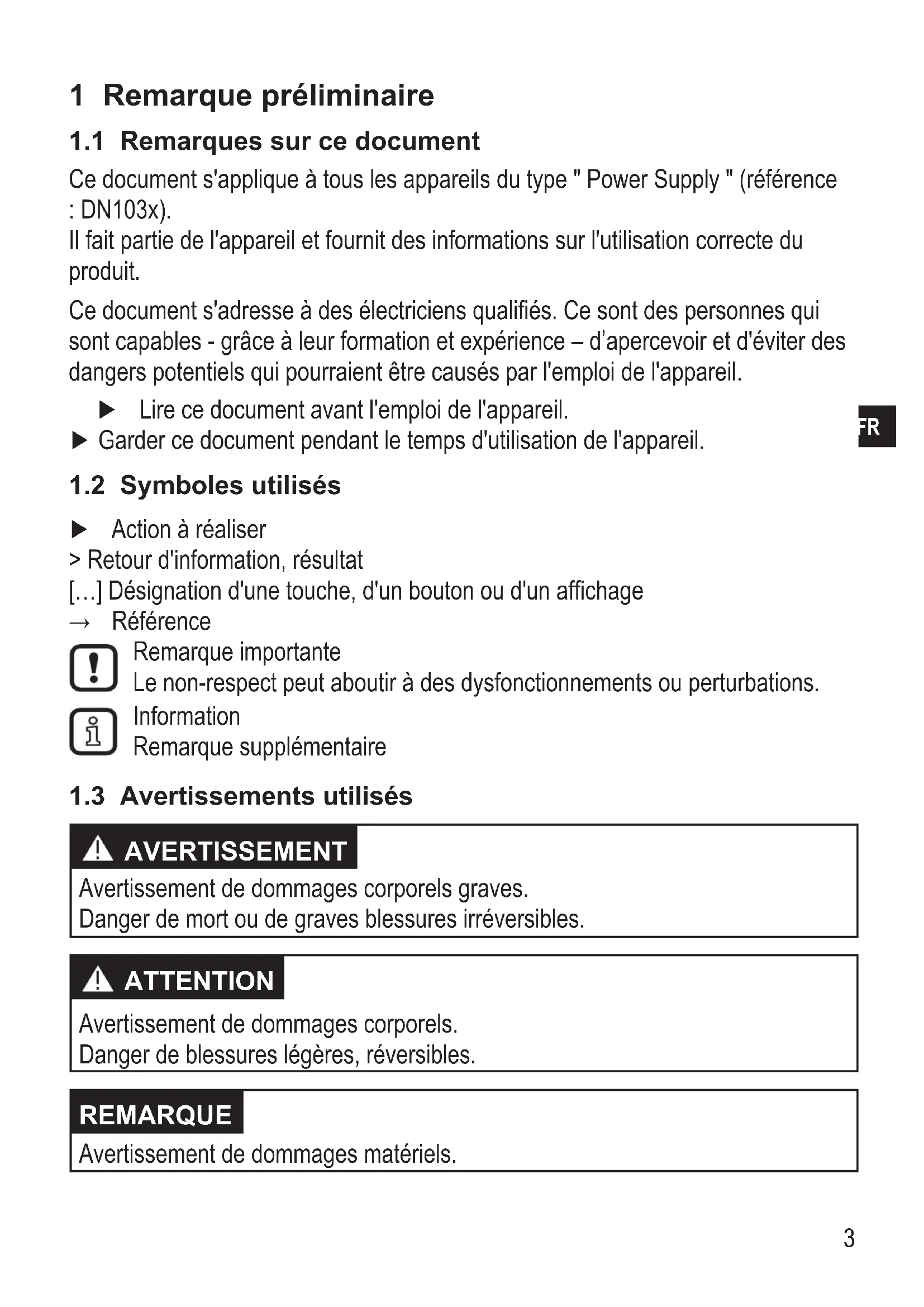

1 Remarque préliminaire

1.1 Remarques sur ce document

Ce document s'applique à tous les appareils du type " Power Supply " (référence : DN103x).

Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit.

Ce document s'adresse à des électriciens qualifiés. Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d'apercevoir et d'éviter des dangers potentiels qui pourraient être causés par l'emploi de l'appareil.

▶ Lire ce document avant l'emploi de l'appareil.

▶ Garder ce document pendant le temps d'utilisation de l'appareil.

1.2 Symboles utilisés

▶ Action à réaliser

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

1.3 Avertissements utilisés

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

ATTENTION

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

REMARQUE

Avertissement de dommages matériels.

2 Consignes de sécurité

2.1 Général

▶ Respecter les indications de cette notice.
▶ Prendre en compte les avertissements sur le produit.

Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.

2.2 Montage et raccordement électrique

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation.

Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.

2.3 Interventions sur l'appareil

Des interventions sur l'appareil ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie. Les interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations.

▶ Ne pas ouvrir l'appareil.
▶ Ne pas introduire des objets dans l'appareil.
Eviter la pénétration de corps étrangers métalliques.

3 Fonctionnement et caractéristiques

• L'appareil sert à l'alimentation en tension 24 V DC régulée de systèmes de commande industriels, de capteurs, d'actionneurs ou de systèmes de mesure.
• Il doit être monté dans un environnement sec et fermé (p.ex. armoire électrique).
  ▶ Prendre en compte les valeurs de connexion et les conditions environnantes permissibles. → données imprimées sur l'appareil ou fiche technique.

AVERTISSEMENT

Ne pas utiliser l'appareil dans des applications où un mauvais fonctionnement de l'appareil peut porter atteinte à la sécurité des personnes.

4 Montage

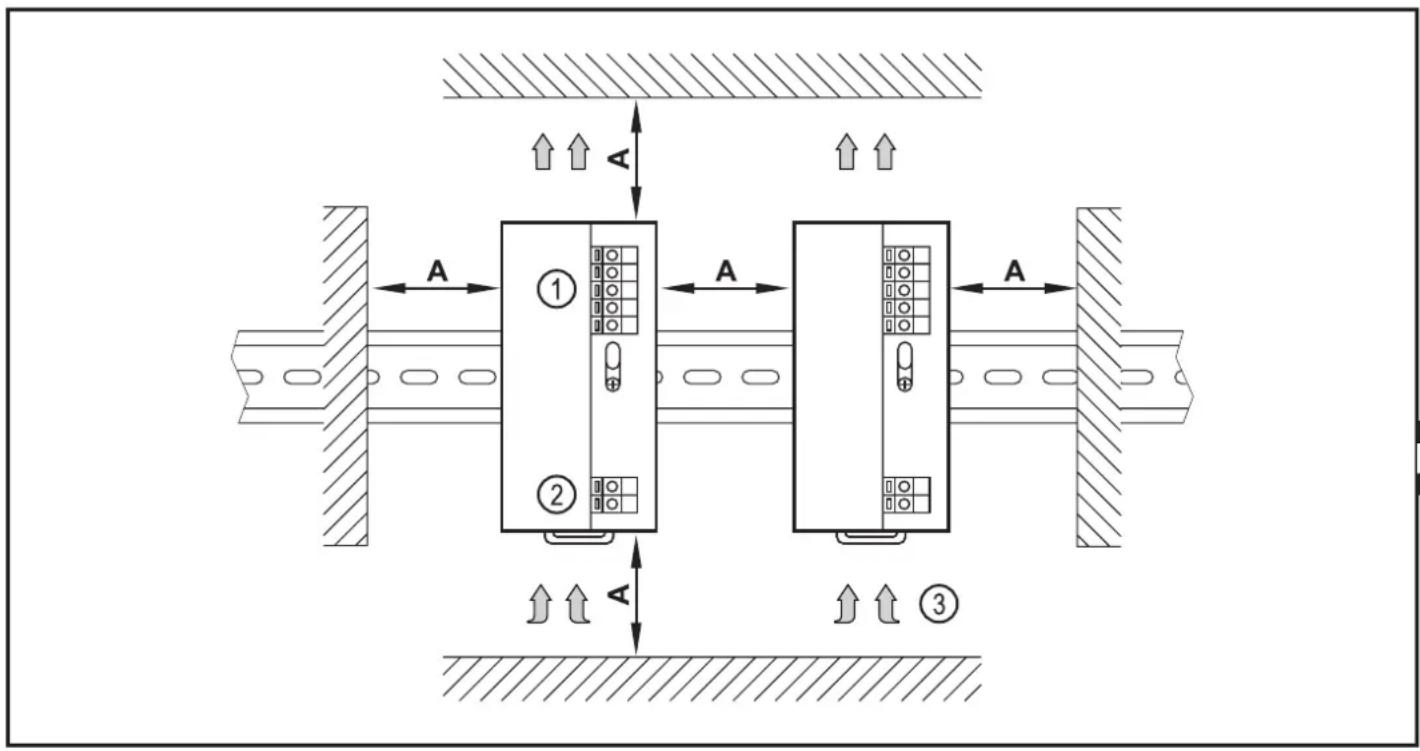

4.1 Position de montage de l'appareil

1: Tension de sortie DC en haut
2: Tension d'entrée AC en bas
3: Refroidissement par convection

A: Espaces libres pour le refroidissement par convection

Monter le rail DIN horizontalement pour le logement de l'appareil.

▶ Respecter les espaces libres pour le refroidissement par convection (→ fiche technique).

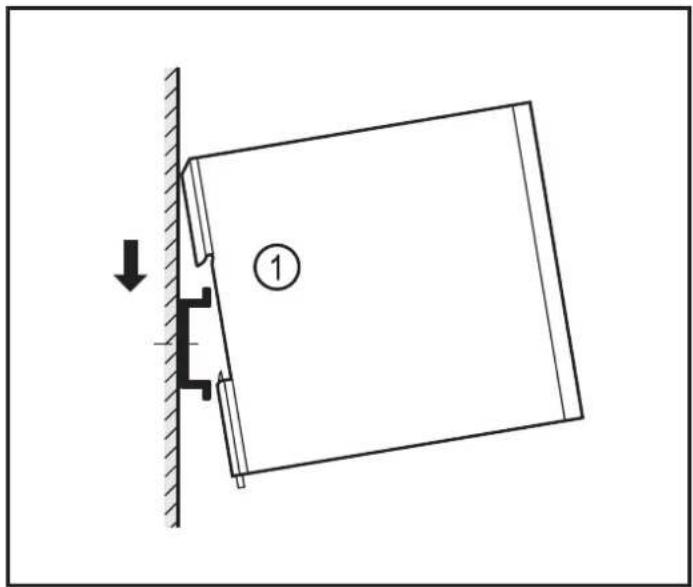

4.2 Fixer l'appareil sur le rail profilé DIN

1. Incliner l'appareil et le positionner sur l'arête supérieure du rail DIN.
2. Pivoter l'appareil vers le bas et le verrouiller par pression.

On entend l'appareil s'encliqueter.

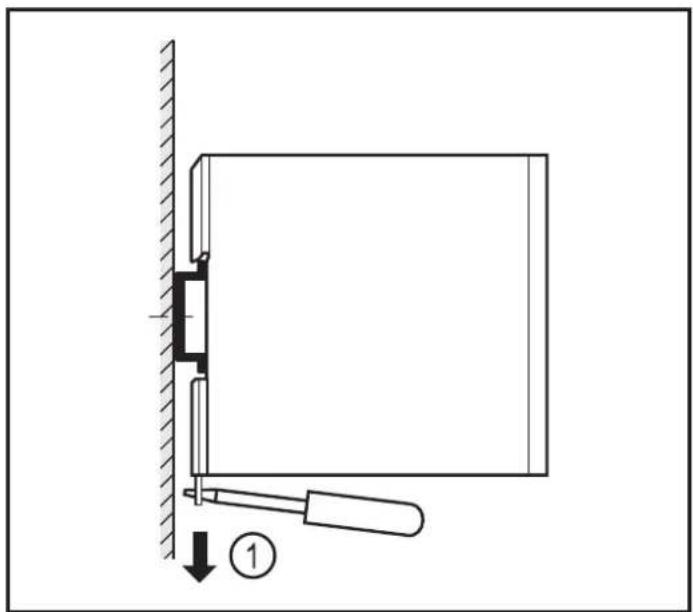

4.3 Démonter l'appareil

1. Tirer l'étrier de verrouillage vers le bas à l'aide d'un tournevis.
2. Pivoter l'appareil vers le haut et l'éliminer du rail DIN.

5 Raccordement électrique

AVERTISSEMENT

Tensions dangéreuses au contact. Un choc électrique est possible en cas de contact.

▶ Mettre l'installation hors tension avant de manipuler l'appareil.
▶ Protéger le système contre une remise sous tension non intentionnelle.
▶ Sélectionner les câbles de raccordement selon la puissance connectée et les conditions environnantes.
▶ Utiliser des embouts d'extrémité des fils pour des câbles de raccordement flexibles.

▶ Raccorder l'appareil selon le schéma de branchement.

Schéma de branchement → données imprimées sur l'appareil ou fiche technique

5.1 Utilisation des bornes à ressort

1: Encoche rectangulaire pour loger le tournevis Largeur de la lame : max. 3 mm
2: Ouverture de la borne

▶ Presser le tournevis légèrement dans l'encoche rectangulaire (1).

La borne à ressort s'ouvre sous la pression.

▶ Insérer le fil dans l'ouverture ronde (2) de la borne.

▶ Enlever le tournevis.

La borne à ressort se referme. Le fil est fermement raccordé.

5.2 Sections transversales du fil

Type de câble Section transversale maximum du fil AWG
massif 1,5 mm2 16
flexible 1,5 mm2 (avec embout d'extrémité des fils)	-

5.3 Sortie DC ok

La sortie DC ok est une sortie à semiconducteur. Elle permet le raccordement de systèmes de signalisation ou d'appareils de commande.

Valeurs de raccordement sortie DC ok → fiche technique

5.3.1 Comportement de commutation

Sortie DC ok Mode de fonctionnement Tension de sortie DC
commutée(à l'état passant)	mode de fonctionnementnormal	>20 V
ouverte(à l'état bloqué)	surcharge	<20 V
	court-circuit
	surtension (externe)
	aucune tension d'entrée AC
	erreur d'appareil interne

5.4 Fusible externe

Protéger les fils de la tension d'entrée AC avec un disjoncteur de protection (valeur du fusible → données imprimées sur l'appareil ou fiche technique).

▶ Prendre en compte les règlements nationaux.

5.5 Raccordement en parallèle

schéma de principe

Raccorder un maximum de 2 appareils de la même référence en parallèle (p.ex. 2 x DN1030 ou 2 x DN1031).

Les tensions de sortie DC des appareils doivent être identiques.

▶ Vérifier les tensions de sortie DC des appareils par un voltmètre et les adapter en tournant le potentiomètre, si nécessaire → 6 Eléments de service et d'indication).

AVERTISSEMENT

Faire attention lors de la manipulation de l'appareil sous tension. L'indice de protection IP 20 permet le contact avec des tensions dangéreuses au contact.

L'appareil ne peut être manipulé que par un électricien qualifié.

6 Eléments de service et d'indication

1: LED DC ok (verte)
2: potentiomètre tension de sortie 24...28 V DC
3: étrier de verrouillage

6.1 Etats LED

DC ok (verte) Mode de fonctionnement Tension de sortie DC
allumée mode de fonctionnement normal > 20 V
éteinte	surcharge	< 20 V
	court-circuit
	surtension (externe)
	aucune tension d'entrée AC
	erreur d'appareil interne

7 Fonctionnement

ATTENTION

En raison de l'échauffement interne, de hautes températures sensibles peuvent se produire sur la surface de l'appareil. Des brûlures peuvent se produire.

▶ Ne pas toucher l'appareil en fonctionnement et immédiatement après la mise hors tension.

8 Données techniques

8.1 Fiches techniques

Des fiches techniques sont disponibles à : www.ifm.com → Fiche technique : → DN103x

9 Maintenance, réparation et élimination

L'appareil ne nécessite aucun entretien et ne contient pas de composants à maintenir par l'utilisateur.

AVERTISSEMENT

Les interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations. L'appareil ne doit être réparé que par le fabricant.

▶ Ne pas ouvrir le boîtier.

En cas de mauvais fonctionnement de l'appareil ou en cas de doute contacter le fabricant.

▶ Assurer une élimination écologique de l'appareil selon les règlements nationaux en vigueur.

10 Homologations/normes

Normes d'essai et réglementations → fiche technique.

La Déclaration de Conformité CE et les homologations sont disponibles à : www.ifm.com → Fiche technique : → DN103x → Homologations
