| Type de produit | Alimentation électrique monophasée à découpage, montage sur rail DIN |
| Marque | IFM |
| Modèle | DN1022 |
| Tension d'entrée AC | 100-120 V / 220-240 V (sélection manuelle) |
| Tension d'entrée DC | 290 V (-25% / +20%) |
| Tension de sortie nominale | 24 V DC (réglable 24-28 V) |
| Courant de sortie | 4,2 A à 24 V (déclassement au-delà de 60°C) |
| Puissance | 100 W |
| Rendement | 88,5% (120 Vac) / 90% (230 Vac) |
| Protection | Contre surcharge, court-circuit, surtension (38 V max), marche à vide |
| Indication LED | Verte DC OK (tension >19 V) |
| Fonctionnement parallèle/série | Oui, avec précautions (max 3 en parallèle sans diode ; série jusqu'à 150 Vdc) |
| Température de fonctionnement | -10°C à +70°C |
| Humidité relative | 5% à 95% |
| Classe de protection | I (nécessite raccordement PE) |
| Indice de protection | IP20 |
| Dimensions (L x H x P) | 72,5 x 75 x 103 mm (sans rail DIN) |
| Poids | 360 g |
| Section de fil max. | 2,5 mm² (fil litz) / 1,5 mm² avec embouts |
| Longueur de dénudage | 6 mm |
| Entretien | Aucune pièce réparable. Nettoyer avec un chiffon sec, hors tension. |
| Installation | Par personnel qualifié, respecter distances minimales (40/20/0/0 mm) |
FOIRE AUX QUESTIONS - DN1022 IFM
Questions des utilisateurs sur DN1022 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation électrique au format PDF gratuitement ! Retrouvez votre notice DN1022 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DN1022 de la marque IFM.
MODE D'EMPLOI DN1022 IFM
N1022 Manuel d'installation Ali
ation d'Énergie 1-Phase, 24V, 4.2A, 100W
A lire avant mise sous tension!
Français
Veuillez lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation ne doit être installée que par du personnel qualifié et compétent. En cas de dommage ou dysfonctionnement, coupez immédiatement la tension d'alimentation et retournez l'appareil à l'usine pour vérification. ! L'alimentation ne contient pas de pièces échangeables Les données indiquées dans ce document servent uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.
AVERTISSEMENT
Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage aux personnes ou mort:
Mettre l'alimentation hors tension avant toute intervention sur celle-ci et s'assurer qu'il n'y a pas risque de redémarrage.
Ne pas ouvrir, modifier ou réparer l'alimentation.
Veiller à ce qu'aucun objet ne rentre en contact avec l'intérieur de l'alimentation (trombones, pièces métalliques).
Ne pas faire fonctionner l'appareil dans un environnement humide ou dans un environnement où il peut y avoir de la condensation.
Ne pas toucher le carter pendant le fonctionnement ou directement après la mise hors tension. Surface chaude risquant d'entraîner des blessures.
Description du produit
L'appareil DN1022 est une alimentation d'entrée monophasée montable sur rail DIN, fournissant une tension de sortie TBTS/TBTP flottante, stabilisée et galvaniquement séparée.
Usage prévu
Cet appareil est conçu pour une installation dans une armoire et est destiné à une utilisation commerciale, par exemple dans des équipements de commande industrielle, de commande de process, de surveillance et de mesure ou similaires. Sans dispositifs additionnels de sécurité adaptés à l'application finale, ne pas utiliser cet appareil dans un équipement où un dysfonctionnement pourrait causer des blessures corporelles graves ou mettre en péril la vie humaine. Si cet appareil est utilisé d'une façon ne correspondant pas à sa spécification, la protection qu'il fournit peut en être affectée.
Instructions d'installation
Installer l'appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d'incendie. Installer l'appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d'entrée du côté inférieur de l'appareil. Les autres orientations de montage requièrent une réduction du courant de sortie. Assurer un câblage correct en respectant toutes les prescriptions locales et nationales. Utiliser des câbles en cuivre appropriés, conçus pour une température de fonctionnement minimale de 60 °C à des températures ambiantes allant jusqu'à +45 °C, de 75 °C à des températures ambiantes allant jusqu'à +60 °C et de 90 °C à des températures ambiantes allant jusqu'à +70 °C. S'assurer que tous les fils des câbles entrent bien dans les bornes.
L'appareil est conçu pour les zones à degré de souillure 2 dans des environnements contrôlés. La condensation et le gel ne sont pas autorisés.
Le boîtier de l'appareil fournit un niveau de protection de IP20. Le boîtier ne fournit pas de protection contre les liquides renversés.
L'isolation de l'appareil est conçue pour résister à des tensions de choc de la catégorie de surtension II selon la norme CEI 60664-1.
L'appareil est conçu comme un équipement de « Classe de protection I » selon la norme CEI 61140. Ne pas utiliser sans connexion PE (terre de protection) correcte.
L'appareil peut être alimenté à partir des réseaux TN, TT ou IT. La tension continue entre la borne d'entrée et le potentiel de la PE ne doit pas dépasser 300 Vac.
L'entrée peut aussi être alimentée par des batteries ou des sources DC similaires. La tension continue entre la tension d'alimentation et le potentiel PE/terre ne doit pas dépasser 375 Vdc. Connecter le pôle + à la borne L et le pôle - à la borne N.
Un dispositif de déconnexion doit être fourni pour l'entrée de l'appareil.
L'appareil est conçu pour un refroidissement par convection et ne nécessite pas de ventilateur externe. Ne pas bloquer le flux d'air ni couvrir la grille de ventilation !
L'appareil est conçu pour des altitudes jusqu'à 2 000 m (6560ft).
Respecter les distances d'installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 0 mm à droite et à gauche. Augmenter le 0 mm à 15 mm si l'appareil adjacent est une source de chaleur.
L'appareil est conçu, testé et approuvé pour des circuits de dérivation jusqu'à 20 A sans appareil de protection supplémentaire. Si un fusible externe est utilisé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 10A B ou 6A C pour éviter un déclenchement intempestif du disjoncteur. La température maximale de l'air environnant est de +70 °C (+158°F). La température de fonctionnement est la même que celle de l'air ambiant ou environnant et elle est définie 2 cm sous l'appareil. L'appareil est conçu pour fonctionner dans des zones où l'humidité relative se situe entre 5 % et 95 %.
Description du fonctionnement
La sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit et elle peut fournir toute sorte de charges, y compris des charges inductives et capacitives. Ne pas appliquer aux bornes de sortie des tensions de retour de la charge supérieures à 35 V. La tension de sortie peut être réglée sur l'avant de l'unité avec un petit tournevis plat. La LED verte DC OK indique une tension supérieure à 19 V sur les bornes de sortie. Les appareils peuvent être branchés en parallèle pour augmenter la puissance de sortie. La température ambiante ne doit pas dépasser 60 °C. La tension de sortie de tous les appareils doit être réglée à la même valeur (±100 mV) en mode « Single Use » avec les mêmes conditions de charge sur toutes les unités, ou les unités peuvent être laissées aux réglages usine. Après les réglages, mettre l'unité en mode « Parallel Use » pour activer le partage de charge. Le mode « Parallel Use » régule la tension de sortie de sorte que la tension en absence de charge est d'environ 4 % supérieure à celle en cas de charge nominale. Si plus de trois appareils sont branchés en parallèle, une diode, un fusible ou un disjoncteur avec une valeur nominale de 6A est nécessaire sur chaque sortie.
Des appareils identiques peuvent être branchés en série pour des tensions de sortie plus élevées. Il est permis de brancher en série autant de sorties que nécessaire, à condition que la somme des tensions de sortie ne dépasse pas 150 Vdc.
En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 38 V. La sortie se désactive et tente automatiquement de redémarrer.
Caractéristiques techniques
Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d'entrée de 230 Vac, 50 Hz, une charge de sortie de 24 V 4,2A, une température ambiante de 25°C et après un temps de démarrage de 5 minutes.
Tension de sortie DC 24V Nominale
Plage de réglage 24 – 28 Vdc Réglage usine 24,5 V

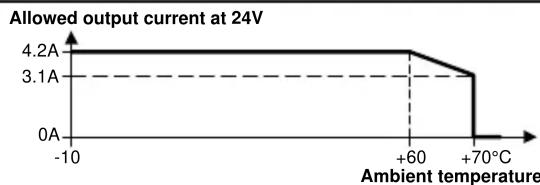

Courant de sortie 4,2 – 3,6 A Sous +60 °C ambiants
3,1 - 2,7 A Pour +70 °C ambiants
Déduire linéairement entre +60 °C et +70 °C
Tension d'entrée AC AC 100-120 V / 220- -15 % / +10 %
240 V sélection manuelle
Fréquence du secteur 50 – 60H z ±6 %
Courant d'entrée AC 1,72 / 1,0 A Pour 120 / 230 Vac
Facteur de puissance 0,56 / 0,50 Pour 120 / 230 Vac
Tension d'entrée DC DC 290V -25 % / +20 %
Courant d'entrée DC 0,38 A Pour 290 Vdc
| Courant de démarraged'entrée | 20 / 49 A pk | Pour 120 / 230 Vac,40 °C, démarrage àfroid |
Rendement 88,5 / 90,0 % Pour 120 / 230 Vac
Pertes de puissance 13,0 / 11,1 W Pour 120 / 230 Vac
Immunité aux coupures 38 / 44 ms Pour 120 / 230 Vac secteur
Plage de température -10...+70 °C
Taille max. de fil (fil litz) 2,5 mm²
Taille max. de fil avec 1,5 mm² embouts
Taille de fil AWG AWG 26-12
Diamètre max. de fil 2,3 mm
Longueur de fil à 6 mm / 0.25inch dénuder
Dimensions(lxhxp) 72,5x75x103 mm Sans rail DIN
Poids 360 g / 0.79lb

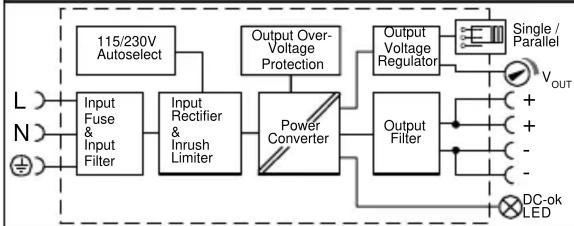

Diagramme de fonctionnement
Caractéristique de sortie
line
| Output current | Output voltage in "Single Use" mode | | -------------- | ----------------------------------- | | 1A | 28V | | 6A | 0V |Plage de température
