Type de produit	Capteur de niveau
Marque	IFM
Modèle	PS3427
Principe de mesure	Détection de pression hydrostatique
Signal de sortie	Analogique proportionnel au niveau
Alimentation	TBTS/TBTP selon EN50178
Raccordement électrique	Fils BN (brun), GN (vert) ou WH (blanc), GY (gris) selon variante
Applications	Liquides, cuves, eaux courantes, puits, traitement des eaux usées
Fluides admissibles	Groupe 2 selon DESP (Groupe 1 sur demande)
Montage	Près du fond de la cuve, fixation par dispositif de serrage pour câble
Compensation de pression	Tube capillaire intégré dans le câble de raccordement
Accessoires	Dispositif de serrage (E30399), élément de filtrage (E30400), répartiteur (E30401), poids supplémentaire (E30402)
Sécurité	Ne pas dépasser la pression d'éclatement ; éviter les pics de pression
Compatibilité ATEX	Pour modèles PS3xxA : utilisation en zones explosives avec barrières Ex ia
Entretien	Inclure dans l'essai récurrent de pression de la cuve
Réparation	Uniquement par le fabricant
Élimination	Écologique selon les règlements nationaux

FOIRE AUX QUESTIONS - PS3427 IFM

Comment installer le capteur de niveau PS3427 ?

Placez l'appareil près du fond de la cuve. Utilisez le dispositif de serrage pour câble (réf. E30399) pour la fixation. Assurez-vous que le tube capillaire n'est pas bouché pour une compensation de pression correcte.

Quels fluides peuvent être mesurés avec ce capteur ?

L'appareil est conçu pour les liquides du groupe 2 selon la directive DESP. Pour les fluides du groupe 1, contactez le fabricant.

Comment raccorder électriquement le PS3427 ?

Le raccordement doit être effectué par un électricien qualifié. Suivez les couleurs des fils : pour PS3xxA/PS4xxx : BN (brun)=L+, GN (vert)=L- ; pour PS3xxx : BN= L+, WH (blanc)=L-, GY (gris)=blindage. Respectez la TBTS/TBTP selon EN50178.

Que faire en cas de fluides visqueux ?

Dévisser et enlever le capuchon protecteur (A) pour éviter l'accumulation de fluide. Vous pouvez également ajouter un poids supplémentaire (réf. E30402) pour réduire les mouvements pendulaires.

Comment éviter les mouvements pendulaires du capteur ?

Dévisser le capuchon protecteur (A) et visser le poids supplémentaire (réf. E30402) pour augmenter le poids propre et stabiliser l'appareil.

Quelles sont les précautions de sécurité à respecter ?

Ne dépassez jamais la pression d'éclatement indiquée dans la fiche technique. Évitez les pics de pression. Utilisez l'appareil uniquement pour les fluides admissibles. En zone explosive, respectez la notice ATEX.

Comment entretenir le capteur de niveau ?

L'appareil doit être inclus dans l'essai récurrent de pression de la cuve. Aucun entretien spécifique n'est requis, mais assurez-vous que le tube capillaire reste libre.

Que faire en cas de panne ou de dysfonctionnement ?

Les réparations doivent être effectuées uniquement par le fabricant. Ne tentez pas de réparer vous-même l'appareil.

Comment éliminer le capteur en fin de vie ?

Assurez une élimination écologique conforme aux règlements nationaux en vigueur.

Le capteur PS3427 est-il compatible avec les zones explosives ?

Oui, pour les modèles PS3xxA, l'appareil est homologué pour les zones explosives. Le raccordement doit se faire via des barrières d'alimentation en sécurité intrinsèque (Ex ia).

MODE D'EMPLOI PS3427 IFM

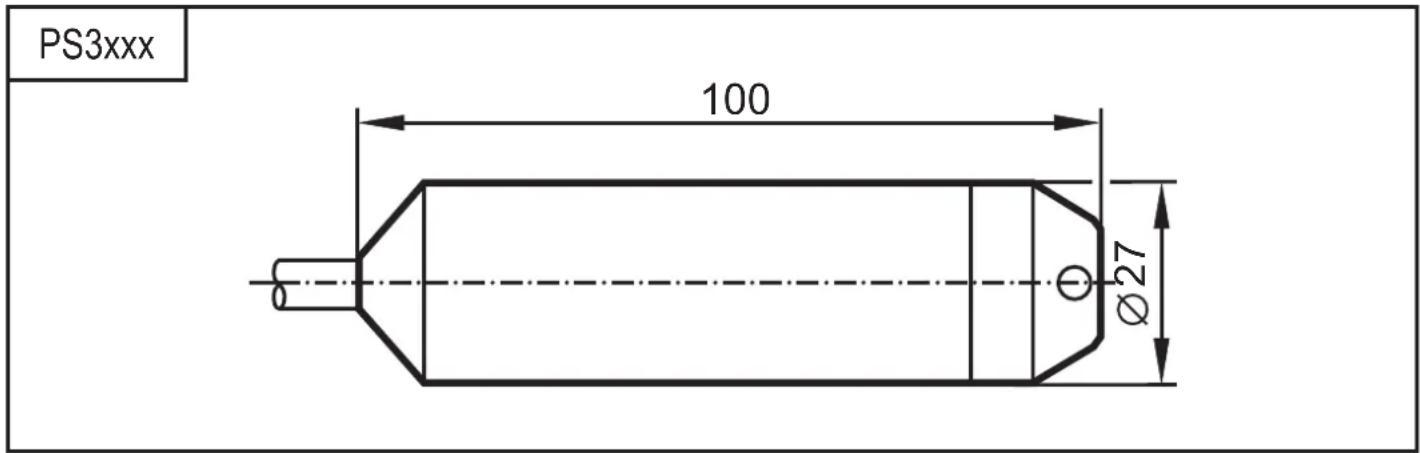

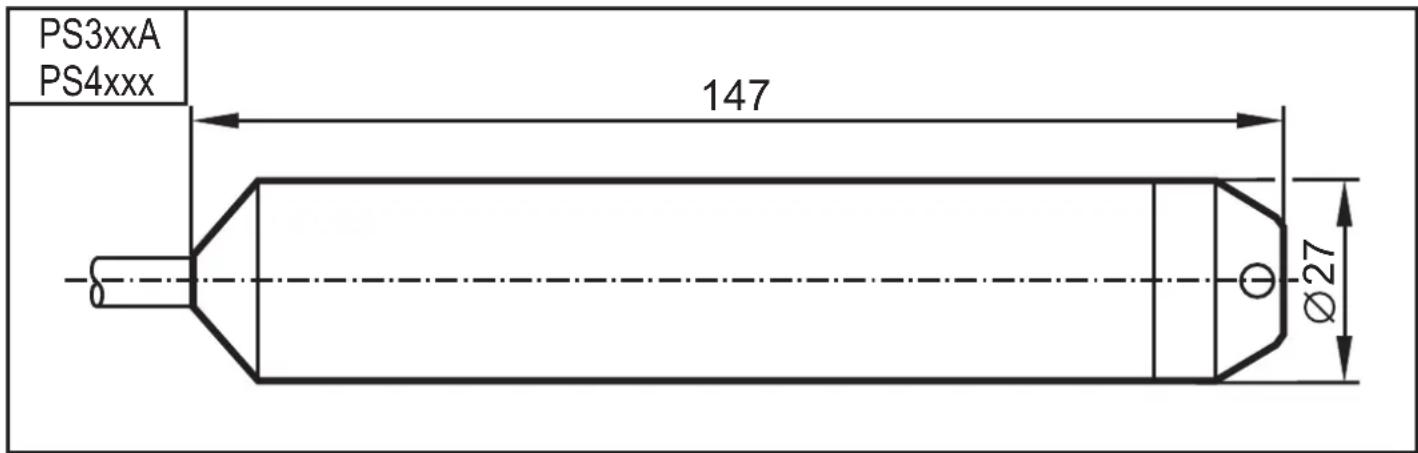

1 Remarque préliminaire 2 1.1 Symboles utilisés 2 2 Consignes de sécurité 2 3 Furniture 3 4 Fonctionnement et caractéristiques 4 5 Montage 4 5.1 Exigences pour le lieu de montage (valable pour PS3xxA). 5 6 Raccordement électrique. 5 7 Entretien, réparation et élimination 6 8 Schéma d'encombrement 6 9 Données techniques. 6

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles ( Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Prendre des mesures appropriées afin d’éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée ( Données techniques).
• La pression d’éclatement indiquée ( Données techniques) ne doit pas être dépassée. Même si la pression d’éclatement n’est dépassée que brièvement, l’appareil peut être détruit. REMARQUE: risque de blessures!
• Pour les sondes de niveau PS3xxA : Observer les remarques pour une utilisation sûre dans des zones explosives ( Notice d'utilisation ATEX).

Pour l'étendue de mesure et la longueur du câble, voir la fiche technique de la sonde de niveau correspondante.

Les sondes de niveau PS3xxA sont homologuées pour l'emploi dans les zones explosibles.

Les composants suivants sont disponibles comme accessoires (à commander séparément):

	Référence
Dispositif de serrage pour cable pour placer la sonde de niveau dans la cuve*	E30399
Élement de filtrage pour installation sur l'event du tube capillaire* E30400
Répartiteur pour le raccordement électrique* E30401
Poids supplémentaire pour augmenter le poids propre de l'appareil. E30402

*REMARQUE: Seulement utiliser en dehors de la zone explosible.

4 Fonctionnement et caractéristiques

L'appareil détecte la pression hydrostatique et la convertit en un signal analogique. Le signal de sortie change proportionnellement au niveau de la cuve.

Applications

• Liquides.
• Cuves, eaux courantes, puits, installations de traitement des eaux usées.

Directive relative aux équipements sous pression (DESP) : Les appareils correspondant à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2 selon les règles de l'art. Utilisation de fluides du groupe 1 sur demande!

5 Montage

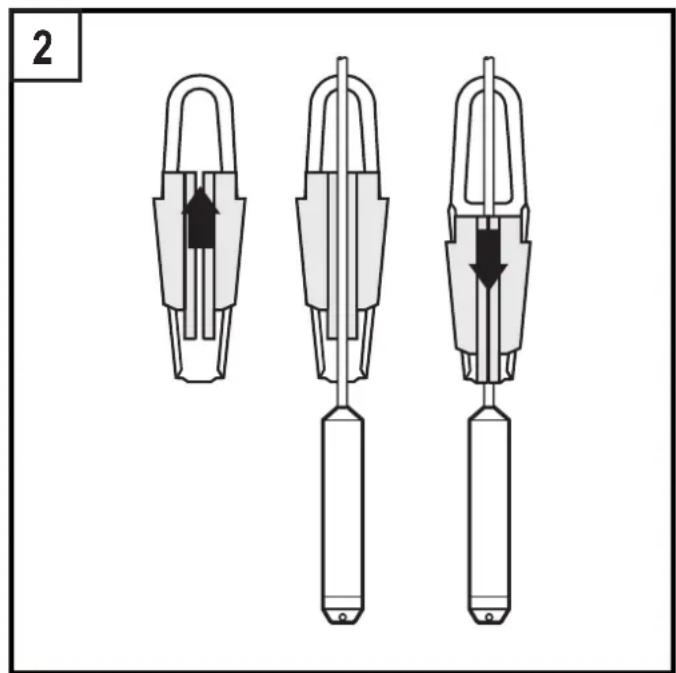

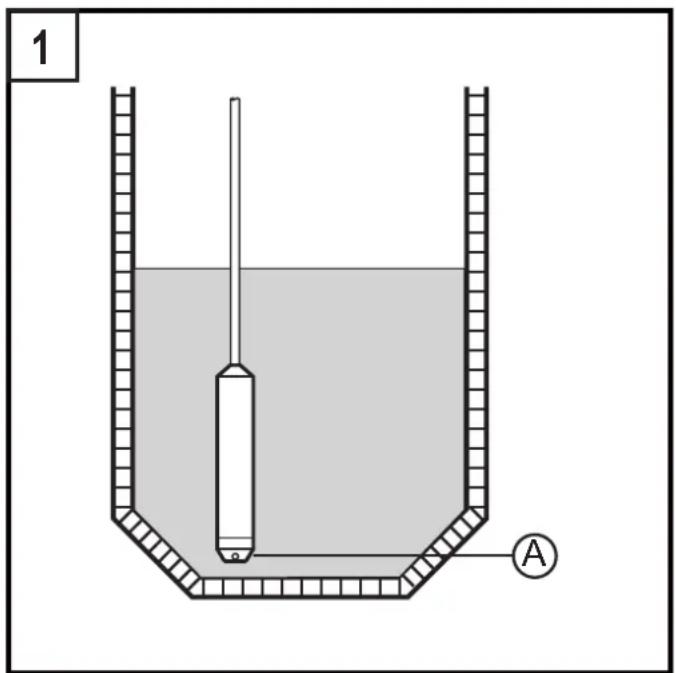

Insérer l'appareil de telle façon qu'il se trouve le plus près du fond de la cuve (→ fig. 1). Pour la fixation avec dispositif de serrage pour câble (→ fig. 2).

En cas de fluides visqueux : dévisser et enlever le capuchon protecteur (A). Afin d'éviter ou réduire les mouvements pendulaires de l'appareil : dévisser le capuchon protecteur (A), visser le poids supplémentaire (référence E30402).

L'appareil fonctionne selon le principe de la pression relative. Un tube capillaire assure la compensation de pression. Il est intégré dans le câble de raccordement.

S'assurer que le tube capillaire n'est pas bouché. Monter un élément de filtrage (référence E30400) si nécessaire. Ou utiliser le répartiteur avec évent (référence E30401) pour le raccordement électrique.

En environnement humide, l'eau risque de pénétrer dans l'appareil par le tube capillaire, ce qui provoque des dommages. Dans ce cas, utiliser l'élément de filtrage ou le répartiteur avec évent.

L'élément de filtrage et le répartiteur doivent être installés à l'extérieur de la zone explosible.

5.1 Exigences pour le lieu de montage (valable pour PS3XXA)

En cas de présence de forts champs électromagnétiques dans la gamme de fréquence < 2.7 GHz, des erreurs de mesure jusqu'à 1% du gain peuvent se produire. Ne pas installer les appareils à proximité de fortes sources parasites électromagnétiques (par ex. émetteurs, équipements radio) ou, si nécessaire, utiliser un contrôle de courant sur gaine.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

Pour les sondes de niveau PS3xxA : Pour les applications à risques d'explosions : raccordement aux barrières d'alimentation en sécurité intrinsique (Ex ia).

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

PS3xxA / PS4xxx PS3xxx
BN GN L+ L- ± ①		BN WH L- GY ±
Couleurs des fils conducteurs Couleurs des fils conducteurs
BN brun BN brun
GN vert WH blanc
1: Blindage (raccordé au boîtier) GY gris (blindage)

7 Entretien, réparation et élimination

L'appareil doit être inclus dans l'essai récurrent de pression de la cuve.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

9 Données techniques

Pour l'étendue de mesure, la suppression admissible et la pression d'éclatement, voir la fiche technique de la sonde de niveau correspondante.
