PS4506 - Capteur de niveau IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de niveau hydrostatique
Marque	IFM
Modèle	PS4506
Utilisation	Mesure de niveau de liquides dans cuves, puits, eaux usées
Principe de mesure	Pression hydrostatique avec compensation de pression par tube capillaire
Signal de sortie	Analogique 4-20 mA (proportionnel au niveau)
Alimentation	8-32 V DC selon EN50178, TBTS/TBTP
Dimensions (approx.)	Diamètre 27 mm, longueur 150 mm (sans câble)
Poids	Environ 200 g (sans câble)
Longueur de câble	Variable selon fiche technique (jusqu'à 30 m typique)
Indice de protection	IP68 (immergeable)
Fluides admissibles	Liquides, groupe 2 (DESP) ; groupe 1 sur demande
Pression d'éclatement	Voir fiche technique (ne pas dépasser)
Température de fluide	Non précisée (estimation 0-60 °C)
Montage	Au fond de la cuve, fixation par serrage de câble (E30399)
Accessoires	Dispositif de serrage, élément de filtrage, répartiteur, poids supplémentaire
Raccordement électrique	Par électricien qualifié ; câble 3 fils (BN, GN, blindage) ou 3 fils (BN, WH, GY)
Sécurité	Protection contre surpression ; pour PS3xxA : ATEX, zone explosive avec barrière Ex ia
Entretien	Nettoyage avec détergent doux ; ne pas réparer soi-même
Réparabilité	Réparation uniquement par le fabricant
Élimination	Selon réglementation nationale en vigueur
Informations supplémentaires	Documentation complète sur www.ifm.com

FOIRE AUX QUESTIONS - PS4506 IFM

Comment installer le capteur de niveau PS4506 ?

Installez le capteur au fond de la cuve, si possible près du point le plus bas. Utilisez le dispositif de serrage pour câble (réf. E30399) pour le fixer. Pour les fluides visqueux, retirez le capuchon protecteur. Évitez les mouvements pendulaires en ajoutant le poids supplémentaire (réf. E30402).

Quel est le raccordement électrique du PS4506 ?

Le raccordement doit être effectué par un électricien qualifié. Pour les modèles PS3xxA/PS4xxx, utilisez les fils suivants : brun (BN) = alimentation, vert (GN) = signal, blindage. Pour PS3xxx : brun, blanc (WH), gris (GY). Alimentez en 8-32 V DC selon EN50178, TBTS/TBTP.

Le capteur peut-il être utilisé en zone explosive ?

Oui, pour les modèles PS3xxA homologués ATEX. Dans ce cas, le raccordement doit se faire via une barrière d'alimentation en sécurité intrinsèque (Ex ia). L'élément de filtrage et le répartiteur doivent être placés hors zone explosive.

Comment nettoyer le capteur de niveau IFM ?

Nettoyez l'appareil avec un chiffon doux et un détergent non agressif. Évitez les solvants ou produits abrasifs. Ne pas immerger le connecteur. Pour les dépôts tenaces, consultez le fabricant.

Que faire si le signal de sortie est instable ?

Vérifiez que le tube capillaire n'est pas bouché. Assurez-vous que l'élément de filtrage (E30400) ou le répartiteur avec évent (E30401) est propre. Évitez les forts champs électromagnétiques (émetteurs, équipements radio) qui peuvent causer des erreurs de mesure.

Quelle est la pression maximale admissible ?

La pression maximale admissible dépend du modèle exact (voir fiche technique). Ne dépassez jamais la pression d'éclatement indiquée, même brièvement, sous peine de destruction de l'appareil et risque de blessures.

Peut-on raccourcir le câble du capteur ?

Il n'est pas recommandé de modifier la longueur du câble fourni. Si une longueur différente est nécessaire, commandez le modèle adapté via la fiche technique ou contactez IFM. Toute modification peut affecter l'étalonnage.

Le capteur fonctionne-t-il dans les liquides visqueux ?

Oui, mais retirez le capuchon protecteur avant utilisation dans des fluides visqueux. Pour éviter l'encrassement, vérifiez régulièrement le tube capillaire et utilisez l'élément de filtrage si nécessaire.

Comment assurer une mesure précise ?

Placez le capteur verticalement près du fond de la cuve. Assurez-vous que le tube capillaire n'est pas obstrué et que la pression atmosphérique est correctement compensée. Évitez les variations brusques de niveau ou de température.

Où trouver les données techniques complètes ?

Les données techniques détaillées (étendue de mesure, pression, surpression, etc.) se trouvent dans la fiche technique correspondante sur le site www.ifm.com. Contactez le support IFM pour toute information spécifique.

MODE D'EMPLOI PS4506 IFM

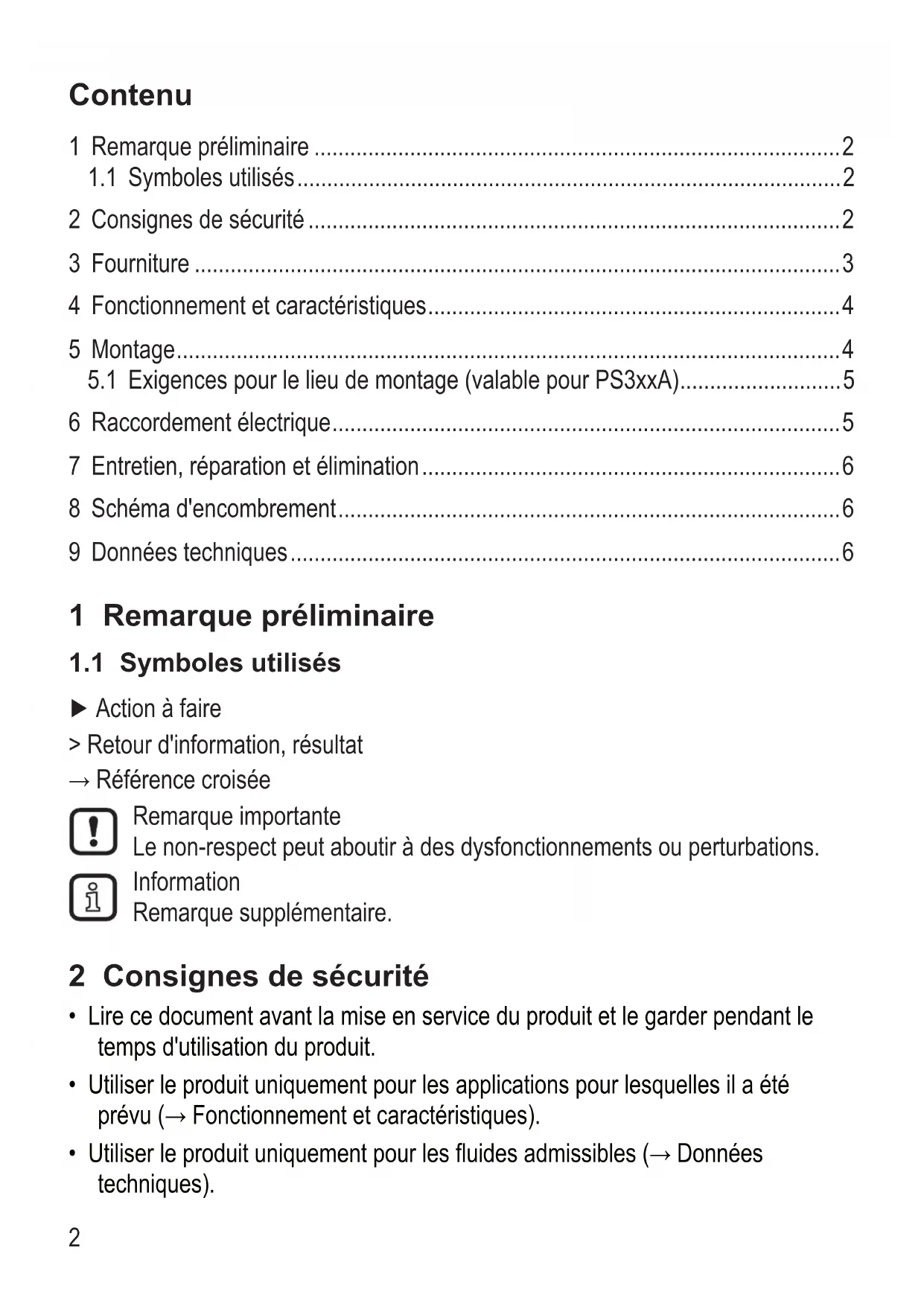

1 Remarque préliminaire ....2
1.1 Symboles utilisés....2
2 Consignes de sécurité .... 2
3 Fourniture .... 3
4 Fonctionnement et caractéristiques....4
5 Montage....4
5.1 Exigences pour le lieu de montage (valable pour PS3xxA)....5
6 Raccordement électrique....5
7 Entretien, réparation et élimination....6
8 Schéma d'encombrement....6
9 Données techniques....6

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques dépassent la valeur de surpression indiquée (→ Données techniques).
• La pression d'éclatement indiquée (→ Données techniques) ne doit pas être dépassée. Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. REMARQUE : risque de blessures !
• Pour les sondes de niveau PS3xxA : Observer les remarques pour une utilisation sûre dans des zones explosibles (→ Notice d'utilisation ATEX).

3 Fourniture

Pour l'étendue de mesure et la longueur du câble, voir la fiche technique de la sonde de niveau correspondante.

Les sondes de niveau PS3xxA sont homologuées pour l'emploi dans les zones explosibles.

Les composants suivants sont disponibles comme accessoires (à commander séparément) :

	Référence
Dispositif de serrage pour câble pour placer la sonde de niveau dans la cuve*	E30399
Elément de filtrage pour installation sur l'évent du tube capillaire* E30400
Répartiteur pour le raccordement électrique* E30401
Poids supplémentaire pour augmenter le poids propre de l'appareil. E30402

*REMARQUE : seulement utiliser en dehors de la zone explosible.

4 Fonctionnement et caractéristiques

L'appareil détecte la pression hydrostatique et la convertit en un signal analogique. Le signal de sortie change proportionnellement au niveau de la cuve.

Applications

• Liquides.
• Cuves, eaux courantes, puits, installations de traitement des eaux usées.

Directive relative aux équipements sous pression (DESP) :

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2 selon les règles de l'art. Utilisation de fluides du groupe des fluides 1 sur demande !

5 Montage

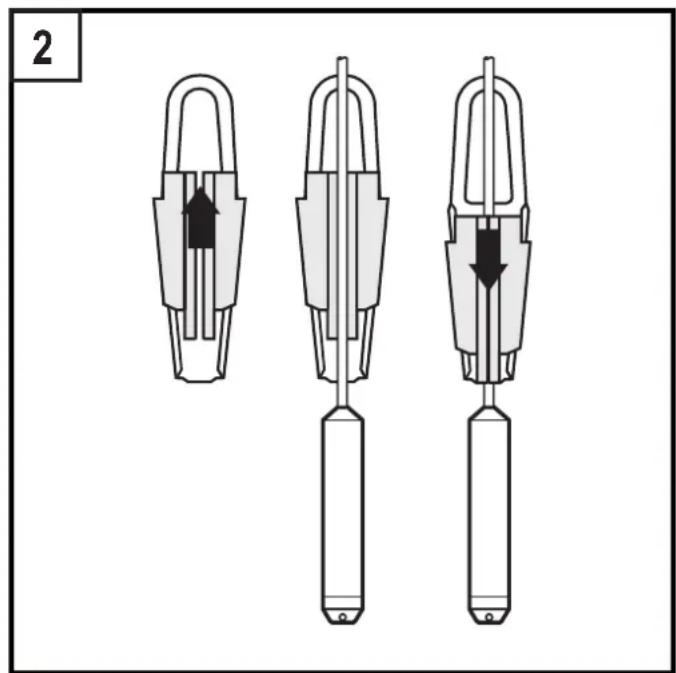

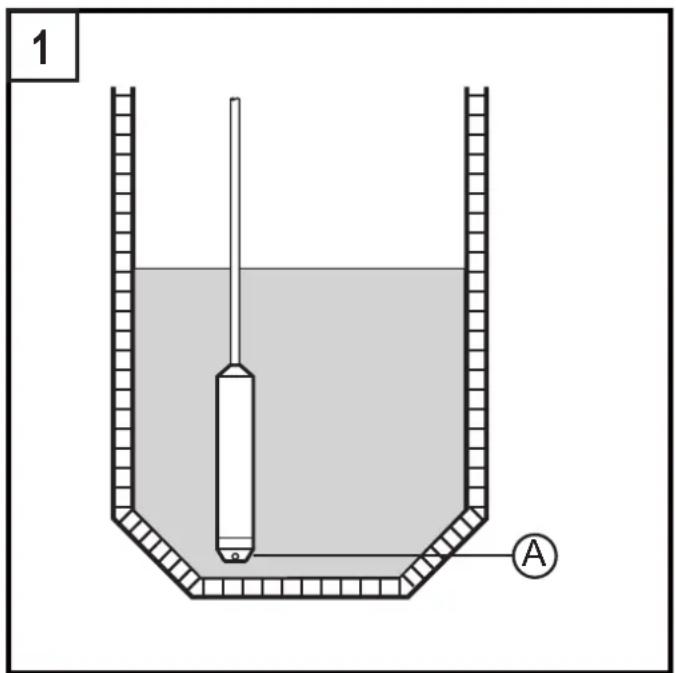

▶ Insérer l'appareil de telle façon qu'il se trouve le plus près du fond de la cuve (→ fig. 1). Pour la fixation avec dispositif de serrage pour câble (→ fig. 2).

▶ En cas des fluides visqueux : dévisser et enlever le capuchon protecteur (A).
▶ Afin d'éviter ou réduire les mouvements pendulaires de l'appareil : dévisser le capuchon protecteur (A), visser le poids supplémentaire (référence E30402).

L'appareil fonctionne selon le principe de la pression relative. Un tube capillaire assure la compensation de pression. Il est intégré dans le câble de raccordement.

S'assurer que le tube capillaire n'est pas bouché. Monter un élément de filtrage (référence E30400) si nécessaire. Ou utiliser le répartiteur avec évent (référence E30401) pour le raccordement électrique.

En environnement humide, l'eau risque de pénétrer dans l'appareil par le tube capillaire ce qui provoque des dommages. Dans ce cas, utiliser l'élément de filtrage ou le répartiteur avec évent.

L'élément de filtrage et le répartiteur doivent être installés à l'extérieur de la zone explosible.

5.1 Exigences pour le lieu de montage (valable pour PS3xxA)

En cas de présence de forts champs électromagnétiques dans la gamme de fréquence < 2.7 GHz des erreurs de mesure jusqu'à 1 % du gain peuvent se produire. Ne pas installer les appareils à proximité de fortes sources parasites électromagnétiques (par ex. émetteurs, équipements radio) ou, si nécessaire, utiliser un filtre de courant sur gaine.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN50178, TBTS, TBTP.

Pour les sondes de niveau PS3xxA : Pour les applications à risques d'explosions : raccordement aux barrières d'alimentation en sécurité intrinsèque (Ex ia).

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

PS3xxA / PS4xxx PS3xxx
Couleurs des fils conducteurs Couleurs des fils conducteurs
BN brun BN brun
GN vert WH blanc
1: Blindage (raccordé au boîtier) GY gris (blindage)

7 Entretien, réparation et élimination

L'appareil doit être inclus dans l'essai récurrent de pression de la cuve.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

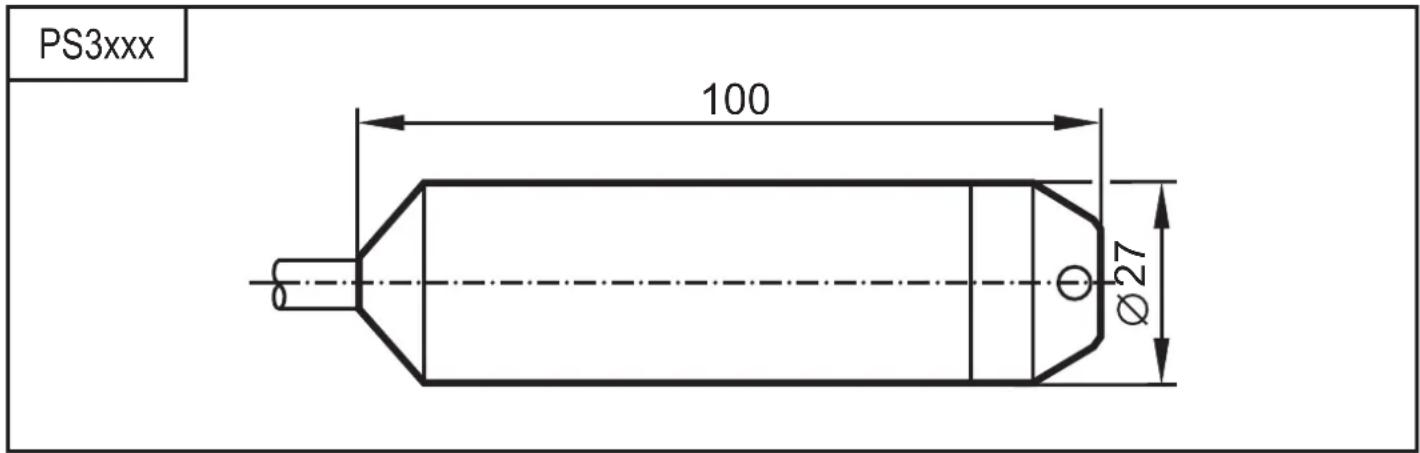

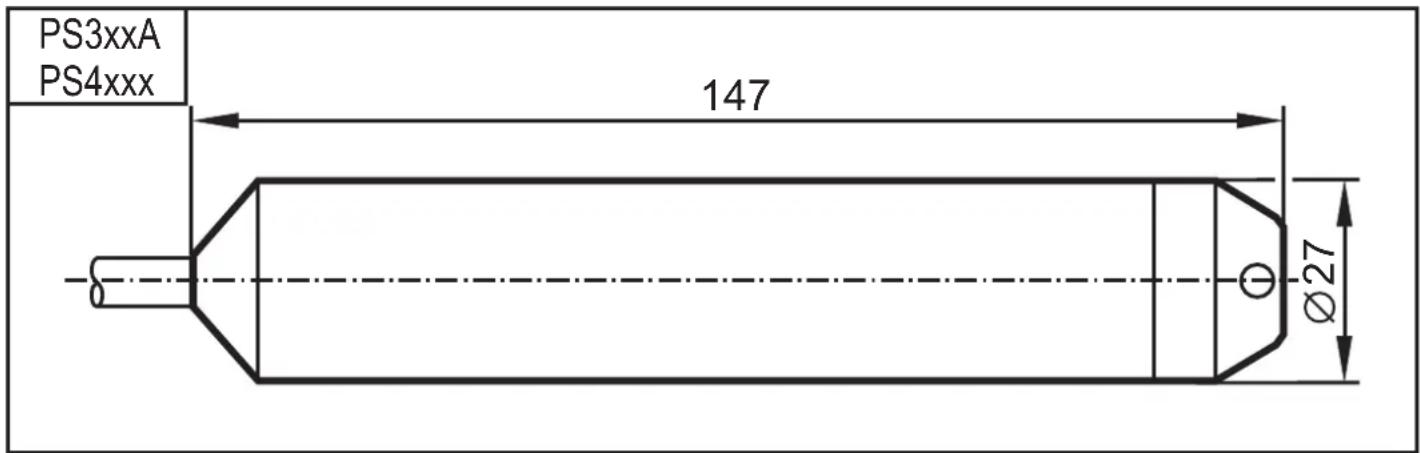

8 Schéma d'encombrement

9 Données techniques

Pour l'étendue de mesure, la surpression admissible et la pression d'éclatement, voir la fiche technique de la sonde de niveau correspondante.

Plus d'informations sur www.ifm.com
